Предохранители и реле Fiat Punto (2013-2018)
Схемы относятся к указанным годам и вариантам Fiat Punto (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Punto 2013-2018…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

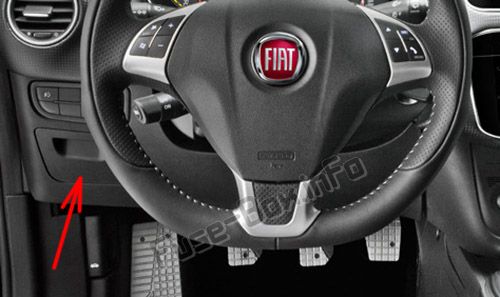

Приборная доска
Чтобы получить доступ к блоку предохранителей приборной панели, ослабьте винты (А) и снимите крышку.

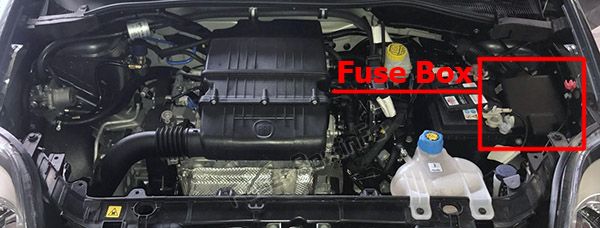

Моторного отсека

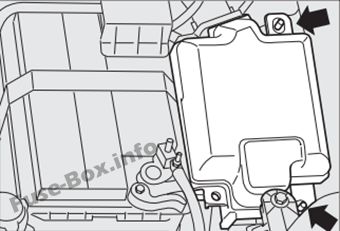

Чтобы получить доступ к блоку предохранителей, расположенному рядом с аккумулятором, снимите защитную крышку.

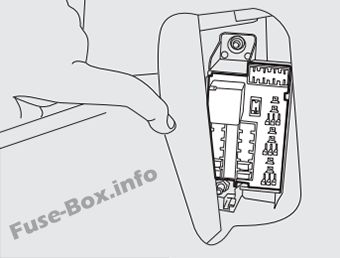

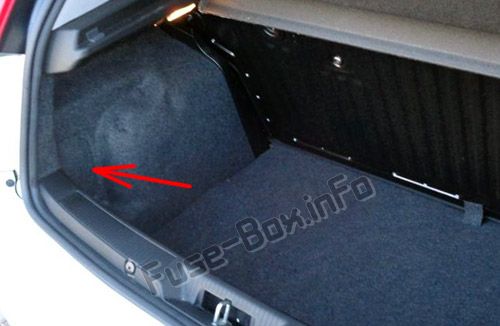

Блок предохранителей в багажном отделении
Находится в левой части грузового отсека.
Для доступа откройте соответствующую крышку.
Схемы блока предохранителей
Схемы блока предохранителей
2014, 2015, 2016, 2017

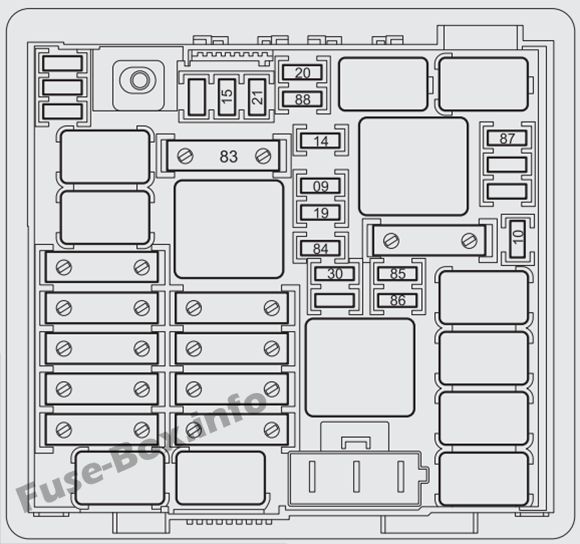

Моторного отсека
| № | AMPS | УСТРОЙСТВА |
|---|---|---|
| 10 | 10 | Однотональный рожок |
| 14 | 15 | Левая фара дальнего света, правая фара дальнего света |
| 15 | 30 | Дополнительный обогреватель |
| 19 | 7.5 | Компрессор кондиционера |
| 20 | 30 | Обогрев заднего стекла |
| 21 | 15 | Топливный насос на баке |
| 30 | 15 | Левая противотуманка, правая противотуманка |
| 84 | 7,5 | Электромагнитные клапаны управления системой метана |
| 85 | - | Розетка (готовая к использованию) |
| 86 | 15 | Розетка в салоне, прикуриватель |
| 87 | 5 | Датчик состояния заряда аккумулятора |
| 88 | 7,5 | Устранение запотевания бокового зеркала со стороны водителя, удаление запотевания на боковом зеркале со стороны пассажира |

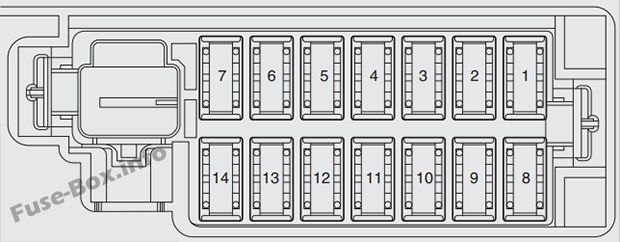

Приборная доска
| № | AMPS | УСТРОЙСТВА |
|---|---|---|
| 1 | 7,5 | Правая фара ближнего света |
| 8 | 7,5 | Левая фара ближнего света, корректор, корректор фар |
| 13 | 5 | Питание INT/A для катушек переключателей в блоке предохранителей двигателя и катушек переключателей на блоке управления бортовым компьютером |
| 2 | 5 | Передний плафон, задний плафон (версия VAN) |
| 5 | 10 | Питание и аккумулятор для диагностического разъема EOBD, сигнализации, аудиосистемы, блока управления Blue&Me |
| 11 | 5 | ВНУТРЕННИЙ источник питания панели приборов, педаль тормоза (нормально разомкнутый контакт), третий стоп-сигнал |
| 4 | 20 | Электродвигатели запирания/отпирания дверей, электродвигатели активации замков, электродвигатели открывания багажника |
| 6 | 20 | Насос омывателя ветрового/заднего стекла |
| 14 | 20 | Электродвигатель стеклоподъемника на передней двери со стороны водителя |
| 7 | 20 | Электродвигатель стеклоподъемника на передней двери со стороны пассажира |
| 12 | 5 | Питание INT для подсветки панели приборов, наружной электрики движения зеркал, блока управления люком, разъема инфотелематической системы My Port |
| 3 | 5 | Приборная доска |
| 10 | 7,5 | Питание INT для выключателя педали тормоза (размыкающий контакт), выключателя педали сцепления, блока обогрева салона, блока управления Blue&Me, возможностей аудиосистемы, блока управления стабилизатором напряжения, фонаря заднего хода на заднем бампере, датчика воды на дизельном фильтре, блока управления подогревом свечей накаливания, расходомер воздуха, датчик усилителя тормозов, катушки переключателей в блоке предохранителей в моторном отсеке |
грузовой отсек
| № | AMPS | УСТРОЙСТВА |
|---|---|---|
| 17 | 20 | Система открывания люка |
| 14 | 7,5 | Блок управления системой охранной сигнализации |
| 01 | - | Запасной |
| 03 | - | Запасной |
| 04 | - | Запасной |
| 15 | - | Запасной |
| 10 | 20 | Электростеклоподъемники (мотор, блок управления) на правой двери |
| 16 | - | Запасной |
| 08 | 10 | Блок управления подогревом сиденья водителя |
| 07 | - | Система буксировочного крюка (возможность установки предохранителей после продажи) |
| 05 | 15 | Загрузочный сокет |
| 11 | 20 | Электростеклоподъемники (мотор, блок управления) на левой двери |
| 13 | - | Запасной |
| 09 | 10 | Блок управления подогревом сиденья переднего пассажира |
| 06 | - | Запасной |
| 02 | - | Запасной |
2018
Моторного отсека
| № | АМПЕР | УСТРОЙСТВА |
|---|---|---|
| F09 | 20 | Аудиосистема Hi-Fi с радио, блоком управления и сабвуфером |
| F10 | 10 | Однотональный рожок |
| F14 | 15 | Левая фара ближнего света, правая фара дальнего света |
| F15 | 30 | Дополнительный обогреватель |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 30 | Обогрев заднего стекла |
| F21 | 15 | Электрический топливный насос в баке |
| F30 | 15 | Левая противотуманка, правая противотуманка |
| F84 | 7.5 | Электромагнитные клапаны управления подачей метана в систему |
| F85 | - | Розетка (установка) |
| F86 | 15 | Розетка в салоне, прикуриватель |
| F87 | 5 | Датчик состояния заряда аккумулятора |
| F88 | 7.5 | Обогреватель зеркала со стороны водителя, обогреватель на зеркале со стороны пассажира |
Приборная доска
| № | АМПЕР | УСТРОЙСТВА |
|---|---|---|
| 01 | 7.5 | Правая фара ближнего света (опция) |
| 08 | 7.5 | Левая фара ближнего света (опция) |
| 08 | 5 | Корректор положения фар |
| 13 | 5 | Питание катушек реле в блоке предохранителей двигателя и катушек реле на блоке управления бортового компьютера |
| 02 | 5 | Передний плафон, задний плафон, освещение козырьков, габаритные огни дверей, освещение багажного отделения, освещение перчаточного ящика (опция) |
| 05 | 10 | Блок питания и аккумулятор для диагностики EOBD, блока управления автоматической системой климат-контроля, сигнализации, магнитолы, блока управления Blue&Me |
| 11 | 5 | ВНУТРЕННИЙ источник питания панели приборов, включение педали тормоза (замыкающий контакт), третий стоп-сигнал |
| 04 | 20 | Электродвигатели запирания/отпирания дверей, электродвигатели активации блокировки, электродвигатели отпирания двери багажника |
| 06 | 20 | Насос омывателя ветрового/заднего стекла |
| 14 | 20 | Электродвигатель стеклоподъемника на передней двери со стороны водителя |
| 07 | 20 | Электродвигатель стеклоподъемника на передней двери со стороны пассажира |
| 12 | 5 | Питание ИНТ для подсветки панели приборов, блока управления парковкой, блока управления измерением давления в шинах, электропривода зеркал заднего вида, датчика дождя, блока управления люком, разъема информационно-телематической системы My Port, электрохромного зеркала заднего вида |
| 03 | 5 | Приборная доска |
| 10 | 7.5 | Питание выключателя педали тормоза (размыкающий контакт), выключателя педали сцепления, блока внутреннего отопителя, блока управления Blue&Me, системы настройки радио, блока управления стабилизатором напряжения, фонаря заднего хода на бампере, датчика наличия воды в дизельном фильтре, блока управления подогревом свечи, усилителя тормозов датчик, катушки реле в блоке предохранителей двигателя, расходомер |
грузовой отсек
| № | АМПЕР | УСТРОЙСТВА |
|---|---|---|
| 17 | 20 | Электрическая система открывания люка |
| 14 | 7.5 | Блок управления системой охранной сигнализации |
| 04 | 10 | Электрическое движение поясницы на сиденье водителя |
| 10 | 20 | Электростеклоподъемники (мотор, блок управления) на правой двери |
| 16 | - | Доступный |
| 08 | 10 | Блок управления подогревом сиденья водителя |
| 07 | - | Система буксирного крюка (возможность установки предохранителей на вторичном рынке) |
| 05 | 15 | Розетка в багажном отделении |
| 11 | 20 | Электростеклоподъемники (мотор, блок управления) на левой двери |
| 13 | 5 | Блок управления iTPMS (система контроля давления в шинах) |
| 09 | 10 | Блок управления подогревом сиденья переднего пассажира |
| 01 | - | Доступный |
| 02 | - | Доступный |
| 03 | - | Доступный |
| 06 | - | Доступный |
| 15 | - | Доступный |
