Предохранители и реле Fiat Panda (2012-2019)
Схемы относятся к указанным годам и вариантам Fiat Panda (2012-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Схема предохранителей Fiat Panda 2012-2019
Предохранитель прикуривателя (розетки) в Fiat Panda предохранитель F20 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

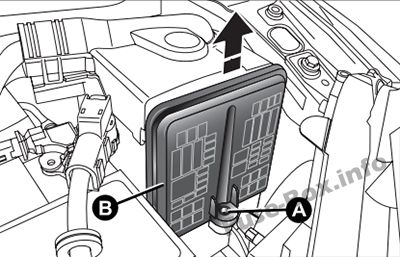

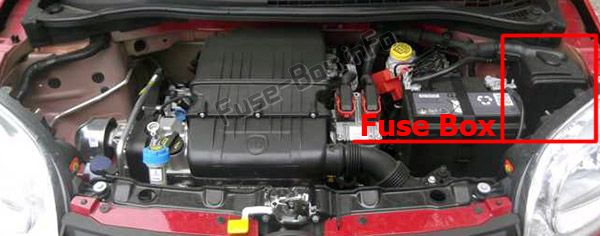

Расположение блока предохранителей
Он расположен в моторном отсеке рядом с аккумулятором.

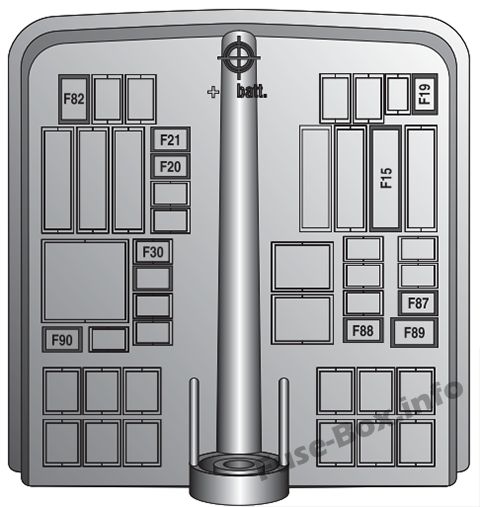

Схема блока предохранителей
| № | АМПЕР | ФУНКЦИЯ |
|---|---|---|
| F01 | 60 | Узел Body Computer |
| F08 | 40 | Вентилятор салона |
| F09 | 15 | Противотуманные огни |
| F10 | 15 | Акустические предупреждения |
| F14 | 15 | Фары дальнего света |
| F15 | 70 | Обогрев лобового стекла |
| F19 | 7.5 | Компрессор кондиционера |
| F20 | 15 | Передняя розетка (с прикуривателем или без него) |
| F21 | 15 | Топливный насос |
| F30 | 5 | прорыв |
| F82 | 20 | Электрический мотор крыши |
| F87 | 5 | +15 фонарей заднего хода (+15 = положительный полюс, управляемый зажиганием) |
| F88 | 7.5 | Запотевание зеркал |
| F89 | 30 | Обогрев заднего стекла |
| F90 | 5 | Датчик состояния заряда аккумулятора |
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

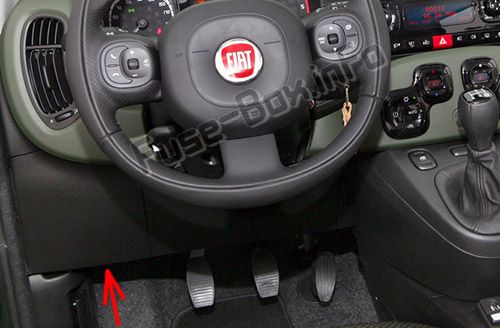

Расположение блока предохранителей
Блок управления расположен с левой стороны рулевой колонки, а доступ к предохранителям можно легко получить из нижней части приборной панели.

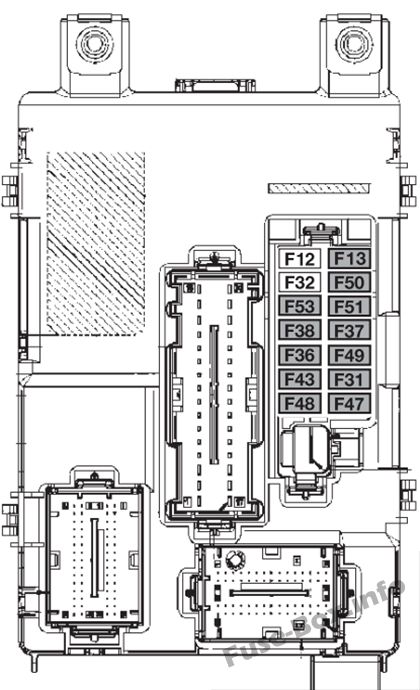

Схема блока предохранителей
| № | АМПЕР | ФУНКЦИЯ |
|---|---|---|
| F13 | 5 | +15 (*) корректор фар |
| F31 | 5 | +15 (*) Управление от зажигания с запретом при запуске двигателя |
| F36 | 10 | +30 (**) |
| F37 | 7.5 | +15 (*) выключатель педали тормоза (НО) |
| F38 | 20 | Центральный замок двери |
| F43 | 20 | Двухходовой насос омывателя ветрового стекла |
| F47 | 20 | Передний электростеклоподъемник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъемник (со стороны пассажира) |
| F49 | 7.5 | +15 (*) |
| F50 | 7.5 | +15 (*) |
| F51 | 5 | +15 (*) |
| F53 | 7.5 | +30 (**) |
