Предохранители и реле Fiat Multipla (2005-2010)
Схемы относятся к указанным годам и вариантам Fiat Multipla (2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Multipla 2005-2010 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

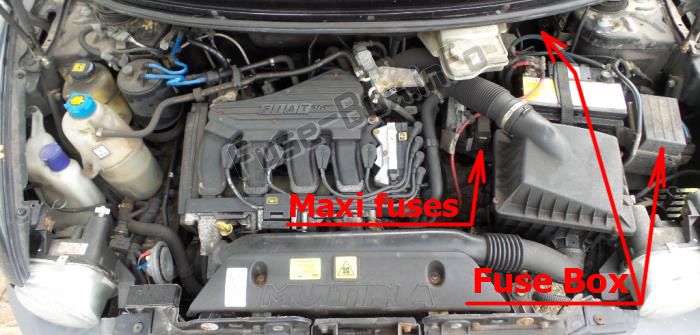

Моторного отсека
Блок предохранителей находится рядом с аккумулятором
На перегородке салона
Макси предохранители

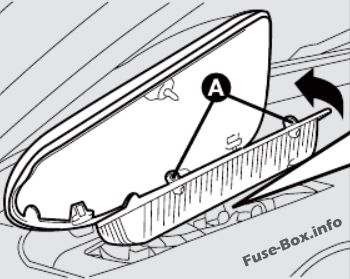

Пассажирский салон
Блок предохранителей находится под лотком для мелких вещей со стороны водителя.
Схемы блока предохранителей
Схемы блока предохранителей
Моторного отсека
Только бензиновые версии
Только версии JTD
На перегородке салона
Макси предохранители
| № | Номинальный ток [А] | Описание |
|---|---|---|
| Только дизельные версии | ||
| 29 | 7,5 | Фиатный код |
| 30 | 20 | Котел Webasto (доп.отопитель) |
| 31 | 7,5 | Главное реле |
| 32 | 10 | ABS |
| 33 | 25 | Обогрев дизельного топливного фильтра |
| 34 | 7,5 | + 15 CCM и блок управления кодом Fiat |
| 35 | 30 | Насос омывателя фар |
| Только бензиновые версии | ||
| 36 | 15 | Лямбда-зонд |
| 37 | 7,5 | + 15 CCM и блок управления кодом Fiat |
| 38 | 7,5 | + 30 Блок управления кодом Fiat |
| 39 | 7,5 | + 15 АБС |
| 40 | 20 | Насос омывателя фар |
| На перегородке салона | ||
| 41 | 40 | Вентилятор охлаждения двигателя (с отопителем) |
| 41 | 50 | Вентилятор охлаждения двигателя (с кондиционером) |
| 42 | 60 | Свечи накаливания |
| 43 | 60 | ABS |
| Макси предохранители | ||
| 44 | 30 | Замок зажигания (ЭФИ) |
| 45 | 30 | Электронный впрыск (IGN) |
| 46 | 60 | Защита вторичного блока управления |
| 47 | 80 | Защита блока управления салона |
| 48 | 7,5 | Радиотакси |

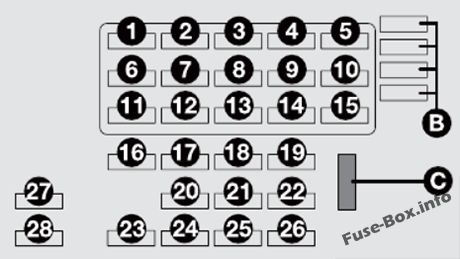

Пассажирский салон
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 10 | Правый дальний свет |
| 2 | 10 | Левый дальний свет |
| 2 | 10 | Сигнальная лампа дальнего света |
| 3 | 20 | Задние противотуманные фары |
| 3 | 20 | Сигнальная лампа задних противотуманных фар |
| 3 | 20 | Мощность боковых/задних фонарей |
| 4 | 10 | Левый ближний свет |
| 5 | 30 | Вентилятор салона автомобиля |
| 6 | 10 | Подсветка правого номерного знака |
| 6 | 10 | Правый передний подфарник |
| 6 | 10 | Свет прикуривателя |
| 6 | 10 | Свет пепельницы |
| 6 | 10 | Сигнальная лампа боковых/задних фонарей |
| 6 | 10 | Свет звуковой системы |
| 6 | 10 | Левый задний фонарь |
| 7 | 10 | Подсветка левого номерного знака |
| 7 | 10 | Левый передний подфарник |
| 7 | 10 | Правый задний фонарь |
| 7 | 10 | Освещение системы отопления |
| 8 | 10 | Правый ближний свет |
| 8 | 10 | Сигнальная лампа тормозной жидкости |
| 8 | 10 | Регулятор света фар |
| 8 | 10 | Катушка реле омывателя фар |
| 9 | 15 | Зажигалка |
| 9 | 15 | Компрессор кондиционера |
| 10 | 20 | Омыватель фар |
| 10 | 20 | Дворники |
| 10 | 20 | Стеклоочиститель заднего стекла |
| 11 | 20 | Horn |
| 12 | 10 | + 30 приборная панель |
| 12 | 10 | + 30 передний потолочный свет |
| 12 | 10 | + 30 EOBD тестер Fiat |
| 12 | 10 | + 30 задний потолочный свет |
| 12 | 10 | + 30 звуковая система |
| 12 | 10 | + 30 коннект-навигация |
| 12 | 10 | + 30 навигатор |
| 12 | 10 | + 30 часов |
| 12 | 10 | + 30 люк |
| 12 | 10 | + 30 webasto (доп.отопитель) |
| 12 | 10 | + 30 противоугонный блок управления |
| 13 | 15 | Фонарь заднего хода |
| 13 | 15 | Передние указатели поворота |
| 13 | 15 | Стоп-сигнал |
| 13 | 15 | Третий стоп-сигнал |
| 13 | 15 | Задние указатели поворота |
| 13 | 15 | Сигнальная лампа указателя поворота |
| 13 | 15 | Боковые указатели поворота |
| 13 | 15 | Предупреждающий свет аварийной сигнализации |
| 13 | 15 | +15 сотовый телефон |
| 13 | 15 | +15 звуковая система |
| 13 | 15 | +15 подключить-навигация |
| 13 | 15 | +15 навигатор |
| 13 | 15 | Противоугонный блок управления |
| 14 | 10 | Мощность аварийного света |
| 14 | 10 | Противоугонный светодиод |
| 14 | 10 | Противоугонный блок управления |
| 15 | 30 | Обогрев заднего стекла |
| 15 | 30 | Электрообогрев зеркал |
| 16 | 15 | Передние противотуманные фары |
| 17 | 7,5 | Электрическое движение зеркал |
| 17 | 7,5 | Рециркуляция воздуха |
| 17 | 7,5 | Катушка реле прикуривателя |
| 17 | 7,5 | Катушка реле стеклоочистителя |
| 17 | 7,5 | Катушка реле сиденья с электроприводом |
| 17 | 7,5 | Катушка реле отопителя |
| 17 | 7,5 | Катушка реле обогрева заднего стекла |
| 17 | 7,5 | Катушка реле розетки 12В |
| 18 | 30 | Передние электрические стеклоподъемники |
| 19 | 30 | Туннельная розетка 12В |
| 19 | 25 | Розетка багажника 12В |
| 20 | 25 | Настройка холодильника |
| 20 | 25 | Электрический подъем сиденья |
| 21 | 7,5 | Электрообогрев зеркал |
| 22 | 7,5 | Цепь подушки безопасности |
| 23 | 7,5 | Кнопка ВКЛ ASR |
| 24 | 20 | Блок управления ABI (стеклоподъемники/замок передних дверей) |
| 25 | 7,5 | +15 предустановка телефона |
| 25 | 7,5 | +15 звуковая система |
| 25 | 7,5 | + 15 катушка реле люка |
| 25 | 7,5 | +15 навигатор |
| 25 | 7,5 | + 15 приемник дистанционного управления |
| 25 | 7,5 | + 15 таксометров |
| 25 | 7,5 | +15 Подушка безопасности |
| 25 | 7,5 | + 15 GSM бокс |
| 25 | 7,5 | + 15 блок управления АБИ |
| 26 | 7,5 | + 30 таксометров |
| 27 | 25 | + 30 люк |
| 28 | 25 | Задние электрические стеклоподъемники |
| Группа предохранителей, обозначенная буквой (В), содержит запасные нити накала. С - плоскогубцы. |
