Схема предохранителей Fiat Linea 2007-2016
Предохранитель прикуривателя (розетки) в Fiat Linea предохранитель F44 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

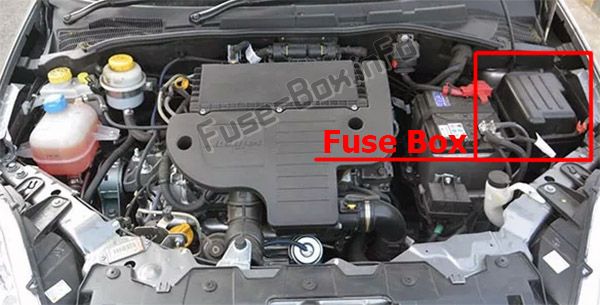

Предохранители сгруппированы в три блока на приборной панели, в моторном отсеке и на плюсовой клемме аккумуляторной батареи.
Моторного отсека

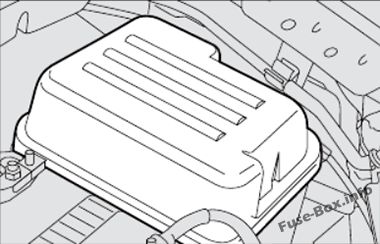

Чтобы получить доступ к предохранителям в блоке предохранителей рядом с аккумуляторной батареей, снимите защитную крышку.

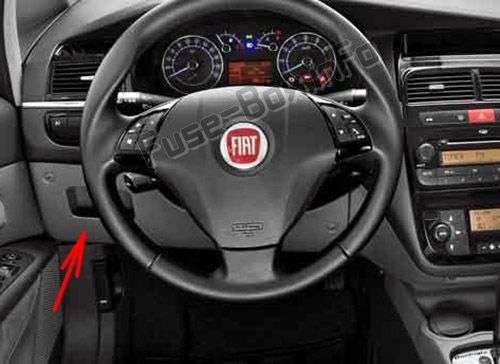

Приборная доска

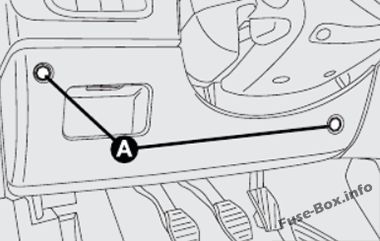

Чтобы получить доступ к предохранителям в блоке предохранителей на приборной панели, ослабьте крепежные винты А и снимите крышку.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008, 2009, 2010, 2011, 2012

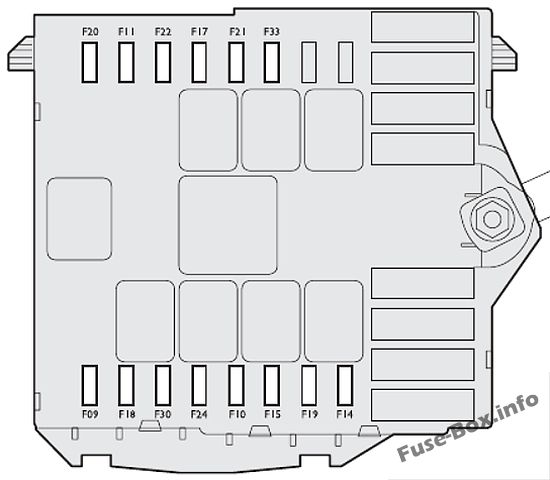

Моторного отсека
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F10 | 15 | Horn |
| F11 | 10 | Вторичные нагрузки системы управления двигателем |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара |
| F17 | 10 | Первичные нагрузки системы управления двигателем |
| F18 | 10 | Блок управления двигателем |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F22 | 15 | Первичные нагрузки системы управления двигателем (форсунки, катушки зажигания) |
| F23 | 20 | Мотор стеклоочистителя |
| F24 | — | Запасной |
| F30 | 15 | Противотуманные огни |

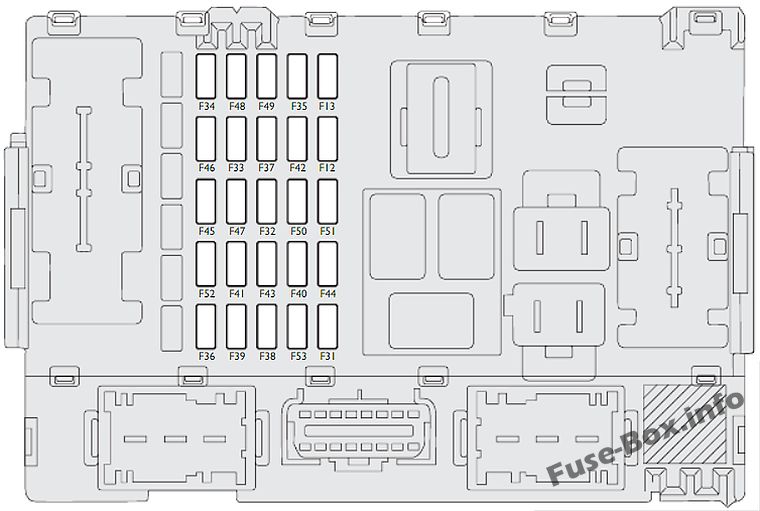

Пассажирский салон
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT/A для катушек реле (T08, T17) в блоке предохранителей моторного отсека и узле бортового компьютера |
| F32 | 15 | Сиденья с подогревом |
| F33 | 20 | Блок управления стеклоподъемниками (двигатель заднего левого стеклоподъемника) |
| F34 | 20 | Блок управления стеклоподъемниками (двигатель правого заднего стеклоподъемника) |
| F35 | 7,5 | +15 фонарей заднего хода, управление стоп-сигналами НЗ, расходомер воздуха, датчик предпускового подогрева свечей накаливания, датчик воды в дизельном топливе, тахометр, датчик уровня 2 |
| F36 | 7,5 | Стеклоподъемники (+30 для электроники) |
| F37 | 7,5 | +15 приборная панель, управление стоп-сигналами NA |
| F38 | 20 | Узел бортового компьютера |
| F39 | 10 | Радиоузел, узел климат-контроля, узел Blue&Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Обогреватели зеркал |
| F42 | 7,5 | +15 тормозная система |
| F43 | 20 | Управление стеклоочистителем (двухходовой насос) |
| F44 | 15 | Прикуриватель или розетка |
| F45 | 10 | Привод замка багажника |
| F47 | 20 | Стеклоподъемник (двигатель переднего стеклоподъемника со стороны водителя) |
| F48 | 20 | Стеклоподъемник (двигатель переднего стеклоподъемника со стороны пассажира) |
| F49 | 7,5 | +15 управление освещением: радио на руле, панель управления, зеркала с электроприводом, стеклоподъемники, электрохромное зеркало и датчик дождя |
| F50 | 7,5 | +15 узел подушки безопасности |
| F51 | 7,5 | +15 круиз-контроль, настройка магнитолы, настройка Blu&Me, парктроник, узел климат-контроля |
| F52 | 15 | Стеклоподъемник, электродвигатель регулировки сиденья водителя |
| F53 | 7,5 | Бортовой компьютер и узел панели приборов |
2013, 2014, 2015, 2016
Моторного отсека
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F10 | 10 | Horn |
| F14 | 7,5 | Правая фара дальнего света |
| F15 | 7,5 | Левая фара |
| F19 | 7,5 | Компрессор кондиционера |
| F21 | 15 | Топливный насос |
| F23 | 20 | Мотор стеклоочистителя |
| F24 | — | Free |
| F30 | 15 | Противотуманные огни |
Пассажирский салон
| № | Номинальный ток [А] | Защищенный компонент |
|---|---|---|
| F12 | 7,5 | Правая фара ближнего света |
| F13 | 7,5 | Левая фара ближнего света корректор фар |
| F31 | 7,5 | INT/A для катушек реле (T08, T17) в блоке предохранителей моторного отсека и узле бортового компьютера |
| F32 | 15 | Сиденья с подогревом |
| F33 | 20 | Блок управления стеклоподъемниками (электродвигатель левого заднего стеклоподъемника) |
| F34 | 20 | Блок управления стеклоподъемниками (двигатель правого заднего стеклоподъемника) |
| F35 | 7,5 | +15 фонарей заднего хода, NC управление стоп-сигналами, расходомер, блок предпускового подогрева свечей накаливания, датчик воды в дизельном топливе, генератор спидометра |
| F36 | 7,5 | Блок управления электростеклоподъемниками (+30 для электроники) |
| F37 | 7,5 | +15 панель управления, NC управление стоп-сигналами |
| F38 | 20 | Узел бортового компьютера |
| F39 | 10 | Радиоузел, узел климат-контроля, узел Blue&Me |
| F40 | 30 | Обогрев заднего стекла |
| F41 | 7,5 | Обогреватели зеркал |
| F43 | 20 | Управление стеклоочистителем (двухходовой насос) |
| F44 | 15 | Прикуриватель или розетка |
| F45 | 10 | Привод замка багажника |
| F47 | 20 | Электростеклоподъемник (двигатель переднего стеклоподъемника со стороны водителя) |
| F48 | 20 | Электростеклоподъемник (двигатель переднего стеклоподъемника со стороны пассажира) |
| F49 | 7,5 | +15 управление освещением: радио на руле, панели управления, электрозеркала, блок управления стеклоподъемниками, хромированное зеркало и датчик дождя |
| F51 | 7,5 | Круиз-контроль +15, обеспечение радио, обеспечение Blue&Me, датчики разъезда, узел системы климат-контроля |
| F52 | 15 | Электродвигатель регулировки сиденья водителя с электростеклоподъемником |
| F53 | 7,5 | Бортовой компьютер и узел панели приборов |
