Предохранители и реле Fiat Idea (2003-2012)
Схемы относятся к указанным годам и вариантам Fiat Idea (2003-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.
Расположение предохранителей Fiat Idea 2003-2012 гг.
Использована информация из руководства по эксплуатации 2012 года. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Fiat Idea предохранитель F44 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

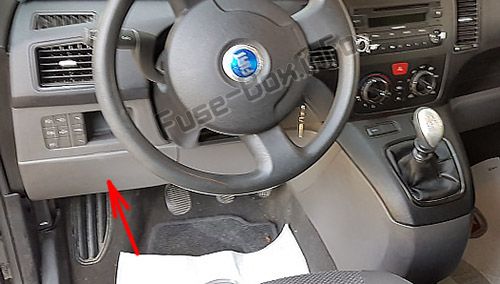

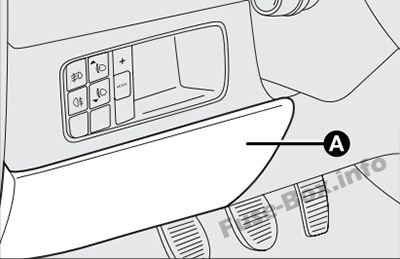

Он расположен с левой стороны приборной панели.

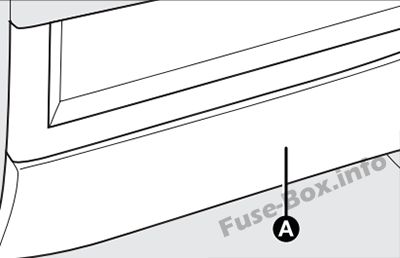

Версии с правым рулем

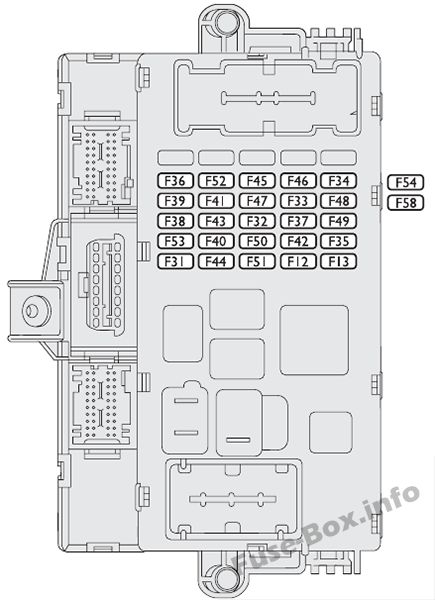

Схема блока предохранителей
| № | АМПЕР | USER |
|---|---|---|
| F12 | 7.5 | Правая фара ближнего света |
| F13 | 7.5 | Левая фара ближнего света/корректор фар |
| F31 | 7.5 | Фонари заднего хода/катушки реле блока управления моторного отсека/бортовой компьютер |
| F32 | - | Доступный |
| F33 | 20 | Левый задний электростеклоподъемник |
| F34 | 20 | Задний правый электростеклоподъемник |
| F35 | 7.5 | +15 Круиз-контроль, сигнал от включения педали тормоза для блоков управления (*) |
| F36 | 10 | +30 Предустановка блока управления прицепа, задних замков, передних замков с блоком управления одной двери (*) |
| F37 | 7.5 | + 15 Третий стоп-сигнал, панель приборов, стоп-сигналы (*) |
| F38 | 20 | Разблокировка загрузки |
| F39 | 10 | +30 Диагностический разъем EOBD, аудиосистема, навигатор, блок управления давлением в шинах (*) |
| F40 | 30 | Задний обогрев экрана |
| F41 | 7.5 | Электрозеркала с подогревом |
| F42 | 7.5 | +15 Блок управления ABS/ESP (*) |
| F43 | 30 | Стеклоочиститель/омыватель ветрового стекла |
| F44 | 15 | Прикуриватель / розетка на туннеле |
| F45 | 15 | Сиденья с подогревом |
| F46 | 15 | Загрузочный текущий сокет |
| F47 | 20 | Электропитание блока управления водительской двери (стеклоподъемник, замок) |
| F48 | 20 | Электропитание блока управления двери пассажира (стеклоподъемники, замок) |
| F49 | 7.5 | +15 коммунальных услуг (левая и центральная подсветка панели приборов, электрозеркала, подсветка управления подогревом сидений, предустановка радиотелефона, навигатора, датчиков дождя/дневного света, блок управления парктроником, управление подсветкой люка) (*) |
| F50 | 7.5 | Блок управления подушками безопасности |
| F51 | 7.5 | + 15 Блок контроля давления в шинах, ECO/Sport control (*) |
| F52 | 15 | Стеклоочиститель/омыватель заднего стекла |
| F53 | 7.5 | +30 Указатели поворотов, аварийные огни, приборная панель (*) |
| F54 | 15 | +30 Внешний радиоусилитель (*) |
| F58 | 20 | +30 Люк (*) |
Блок предохранителей под капотом
Блок предохранителей под капотом
Расположение блока предохранителей

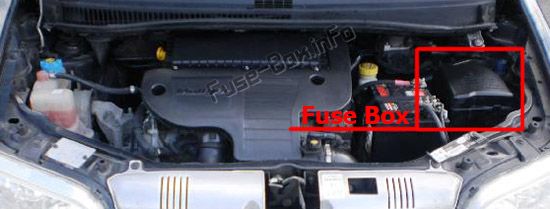

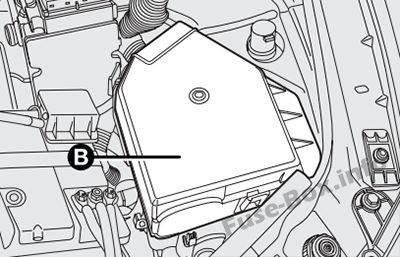

Блок предохранителей под капотом находится в моторном отсеке рядом с аккумулятором.

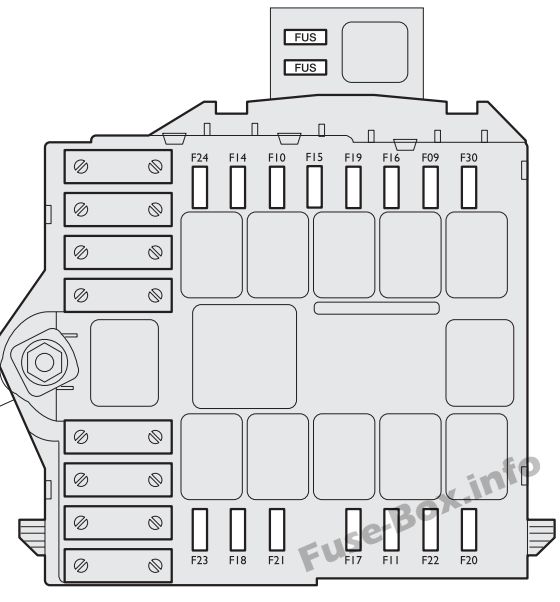

Схема блока предохранителей
| № | АМПЕР | USER |
|---|---|---|
| F9 | 20 | Жидкость омывателя фар |
| F10 | 15 | Horn |
| F11 | 15 | Вторичные услуги электронного впрыска |
| F4 | 7.5 | Правая фара дальнего света |
| F15 | 7.5 | Левая фара дальнего света |
| F17 | 10 | Первичные услуги электронного впрыска |
| F18 | 10 | +30 Блок управления двигателем / Выключатель дистанционного управления электровентилятором радиатора (1.9 Multijet) (*) |
| F19 | 7.5 | Компрессор |
| F20 | - | Free |
| F21 | 15 | Топливный насос |
| F22 | 15 | Первичные услуги электронного впрыска (1,2 16 В, 1,4 16 В) |
| F22 | 20 | Первичные услуги электронного впрыска (Multijet engine) |
| F22 | 15 | Основные услуги электронного впрыска (бензиновый двигатель) |
| F23 | 30 | +30 Коробка передач Dualogic (*) |
| F24 | 7.5 | +15 Электроусилитель руля (*) |
| F30 | 15 | Передние противотуманные фары |
