Предохранители и реле Fiat Freemont (2011-2016)

Схемы относятся к указанным годам и вариантам Fiat Freemont (2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Fiat.

Расположение предохранителей Fiat Freemont 2011-2016

Расположение предохранителей Fiat Freemont 2011-2016

Использована информация из руководства по эксплуатации 2014-2016 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.

Предохранители прикуривателя (розетка) в Fiat Freemont Это предохранители F102 (прикуриватель в приборной панели/левая задняя розетка), F103 (розетка в корзине консоли/розетка в задней части консоли) и F106 (задняя розетка) в блоке предохранителей приборной панели.

Блок предохранителей в салоне

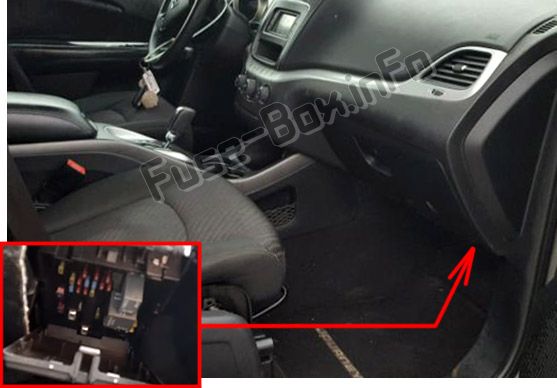

Расположение блока предохранителей

Он расположен со стороны пассажира под панелью приборов.Расположение блока предохранителей

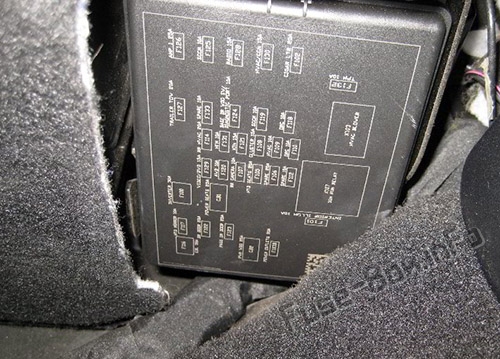

Расположение блока предохранителей

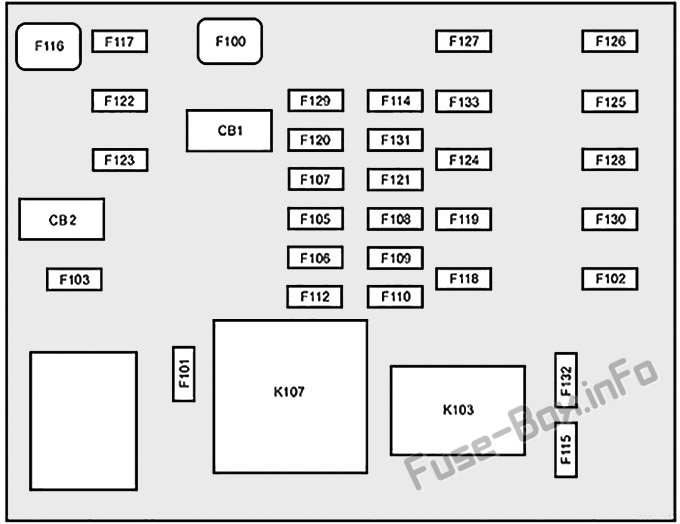

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
полостьКартриджный предохранительМини-предохранительОписание
F10030 ампер розовыйИнвертор переменного тока 110 В — для версий/рынков, где это предусмотрено
F10110 ампер красныйВнутреннее освещение
F10220 ампер желтыйПрикуриватель в приборной панели/левая задняя розетка
F10320 ампер желтыйРозетка питания в корзине консоли/розетка питания в задней части консоли
F10520 ампер желтыйСиденья с подогревом — для версий/рынков, где предусмотрено
F10620 ампер желтыйЗадняя розетка
F10710 ампер красныйЗадняя камера — для версий/рынков, где это предусмотрено
F10815 А СинийПриборная доска
F10910 ампер красныйКлимат-контроль/ОВКВ
F11010 ампер красныйКонтроллер системы пассивной безопасности
F11210 ампер красныйЗапасной
F11420 ампер желтыйЗадний вентилятор/мотор HVAC
F11520 ампер желтыйМотор заднего стеклоочистителя
F11630 ампер розовыйОбогрев заднего стекла (EBL)
F11710 ампер красныйЗеркала с подогревом
F11810 ампер красныйКонтроллер системы пассивной безопасности
F11910 ампер красныйМодуль управления рулевой колонкой
F12010 ампер красныйПолный привод — для версий/рынков, где это предусмотрено
F12115 А СинийБеспроводной узел зажигания
F12225 ампер чистыйМодуль водительской двери
F12325 ампер чистыйМодуль пассажирской двери
F12410 ампер красныйЗеркала
F12510 ампер красныйМодуль управления рулевой колонкой
F12610 ампер красныйАудио усилитель
F12720 ампер желтыйБуксировка прицепа — для версий/рынков, где предусмотрено
F12815 А СинийРадио
F12915 А СинийВидео/DVD — для версий/рынков, где это предусмотрено
F13015 А СинийКлимат-контроль/приборная панель
F13110 ампер красныйСистема помощи пассажирам/система громкой связи — для версий/рынков, где это предусмотрено
F13210 ампер красныйМодуль давления в шинах
F13310 ампер красныйЗапасной

Блок предохранителей под капотом (центр распределения питания)

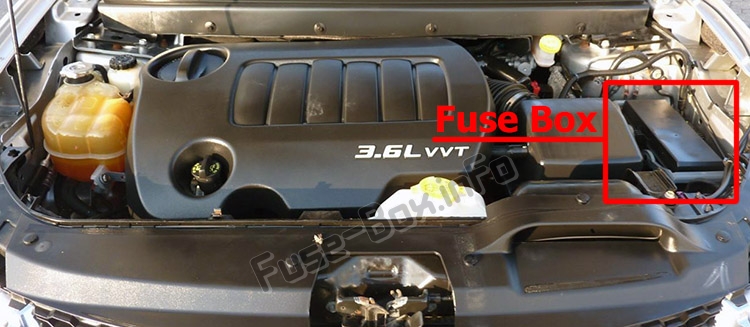

Расположение блока предохранителей

Расположение блока предохранителей

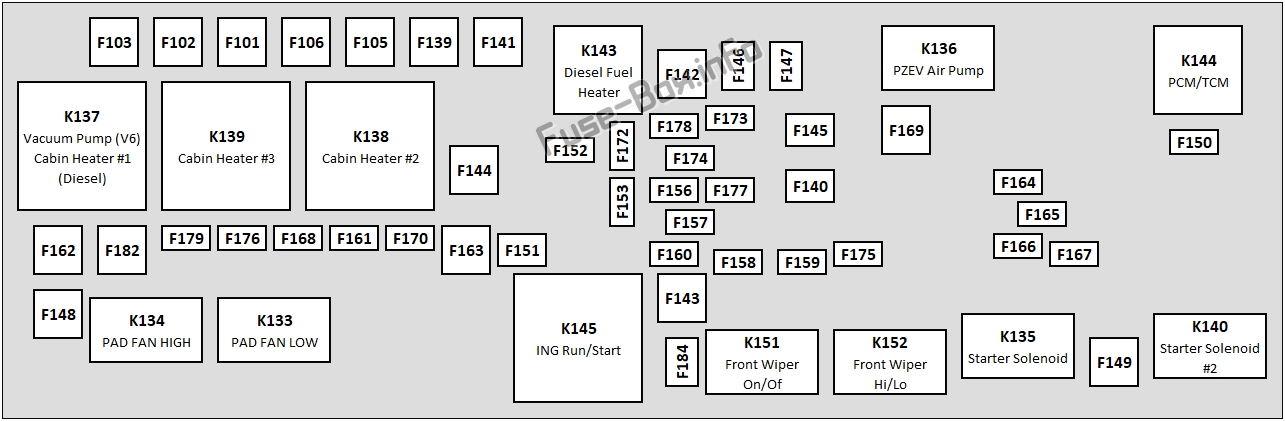

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей под капотом
полостьКартриджный предохранительМини-предохранительОписание
F10160 А ЖелтыйВнутренний центральный рельс распределения питания
F10260 А ЖелтыйВнутренний центральный рельс распределения питания
F10360 А ЖелтыйВнутренний центральный рельс распределения питания
F10560 А ЖелтыйРеле включения зажигания в центральной распределительной рейке салона
F10660 А ЖелтыйВнутреннее распределительное центральное реле рельсовой направляющей/аксессуары
F13940 А ЗеленыйВентилятор системы климат-контроля
F14030 ампер розовыйСиловые замки
F14140 А ЗеленыйАнтиблокировочная тормозная система
F14240 А ЗеленыйСвечи накаливания — для версий/рынков, где предусмотрено
F14340 А ЗеленыйНаружное освещение 1
F14440 А ЗеленыйНаружное освещение 2
F14530 ампер розовыйК корпусному компьютеру - лампа
F14630 ампер розовыйЗапасной
F14730 ампер розовыйЗапасной
F14840 А ЗеленыйМотор вентилятора радиатора
F14930 ампер розовыйСоленоид стартера
F15025 ампер чистыйМодули управления силовым агрегатом
F15130 ампер розовыйЭлектродвигатель омывателя фар — для версий/рынков. Где предусмотрено
F15225 ампер чистыйПодогреватель дизельного топлива — для версий/рынков, где предусмотрено
F15320 ампер желтыйТопливный насос
F15610 ампер красныйТормоз/электронный модуль контроля устойчивости
F15710 ампер красныйМодуль раздаточной коробки - для версий/рынков. Где предусмотрено
F15810 ампер красныйМодуль Active Hood — для версий/рынков. Где предусмотрено
F15910 ампер красныйЗапасной
F16020 ампер желтыйВнутреннее освещение
F16120 ампер желтыйHorn
F16250 ампер красныйОбогреватель салона №1/вакуумный насос — для версий/рынков. Где предусмотрено
F16350 ампер красныйОбогреватель салона №2 — для версий/рынков. Где предусмотрено
F16425 ампер чистыйАвтоматическое отключение силового агрегата
F16520 ампер желтыйОтключение силового агрегата
F16620 ампер желтыйЗапасной
F16730 А ЗеленыйОтключение силового агрегата
F16810 ампер красныйМуфта кондиционера
F16940 А ЗеленыйВыбросы — автомобильный двигатель с частичным нулевым уровнем выбросов
F17015 А СинийВыбросы — приводы транспортных средств с частичным нулевым уровнем выбросов
F17220 ампер желтыйЗапасной
F17325 ампер чистыйАнтиблокировочные тормозные клапаны
F17420 ампер желтыйСирена — для версий/рынков, где предусмотрено
F17530 А ЗеленыйЗапасной
F17610 ампер красныйМодули управления силовым агрегатом
F17720 ампер желтыйМодуль полного привода — для версий/рынков, где это предусмотрено
F17825 ампер чистыйЛюк в крыше — для версий/рынков, где предусмотрено
F17910 ампер красныйДатчик батареи
F181100 ампер синийЭлектрогидравлическое рулевое управление (EHPS) — для версий/рынков, где предусмотрено
F18250 ампер красныйОбогреватель салона №3 — для версий/рынков. Где предусмотрено
F18430 ампер розовыйМотор переднего стеклоочистителя
