Предохранители и реле Ford Bronco (2021-2022…)
Схемы относятся к указанным годам и вариантам Ford Bronco (2021-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Bronco 2021-2022…
Оглавление
Расположение блока предохранителей
Пассажирский отсек

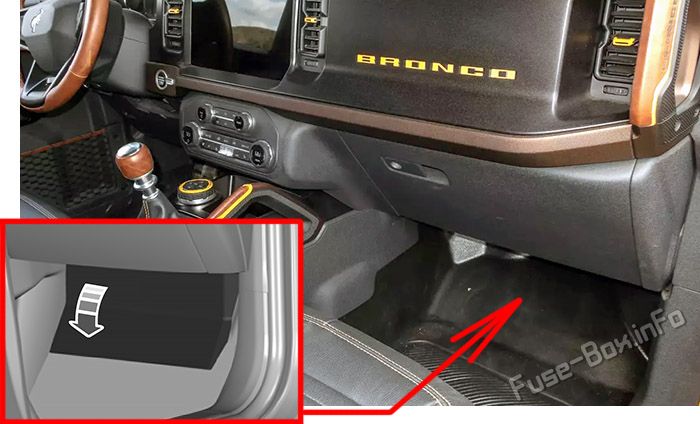

Версия 1
Панель предохранителей расположена за панелью под перчаточным ящиком.

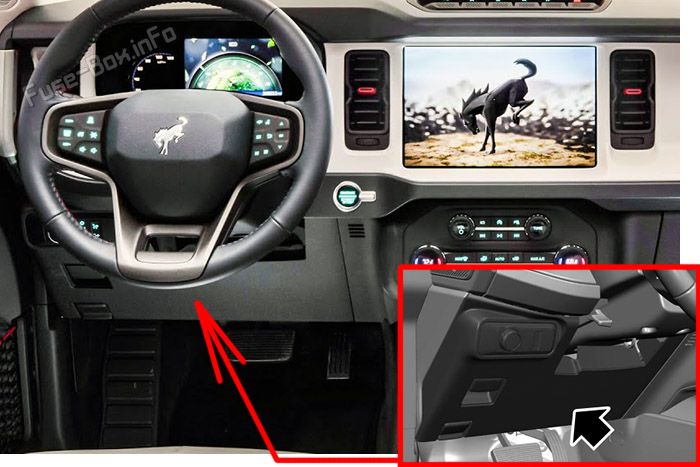

Версия 2

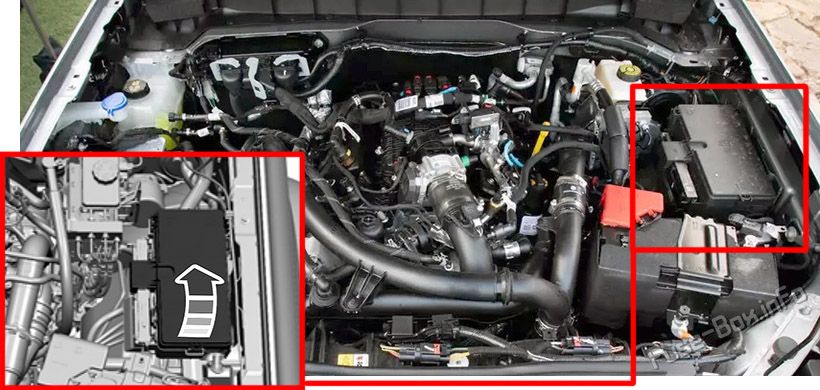

Моторного отсека
Схемы блока предохранителей

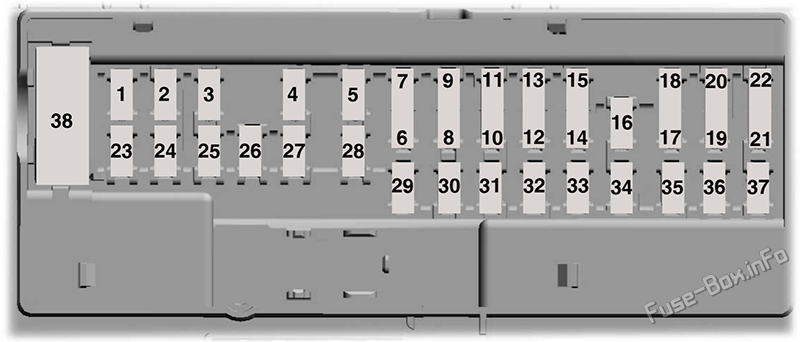

Блок предохранителей в салоне
| № | Усилитель Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10A | Электрические стеклоподъемники. инвертор постоянного/переменного тока. |
| 3 | 7.5A | Наружные зеркала. Модуль беспроводной зарядки. |
| 4 | 20A | Не использовался (запасной). |
| 5 | — | Не используется. |
| 6 | 10A | Звуковой сигнал противоугонной сигнализации. |
| 7 | 10A | Не используется. |
| 8 | 5A | Не использовался (запасной). |
| 9 | 5A | Не использовался (запасной). |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7.5A | Климат-контроль. Модуль шлюза. |
| 13 | 7.5A | Модуль управления рулевой колонкой. Модуль комбинации приборов. |
| 14 | 15A | Не использовался (запасной). |
| 15 | 15A | Не использовался (запасной). |
| 16 | — | Не используется. |
| 17 | 7.5A | Не использовался (запасной). |
| 18 | 7.5A | Не использовался (запасной). |
| 19 | 5A | Выключатель зажигания. Фары. |
| 20 | 5A | Телематический модем. |
| 21 | 5A | Датчик температуры и влажности в салоне. |
| 22 | 5A | Не используется. |
| 23 | 30A | Не использовался (запасной). |
| 24 | 30A | Не использовался (запасной). |
| 25 | 20A | Не использовался (запасной). |
| 26 | 30A | Не использовался (запасной). |
| 27 | 30A | Не использовался (запасной). |
| 28 | 30A | Не использовался (запасной). |
| 29 | 15A | Не использовался (запасной). |
| 30 | 5A | Выключатель тормоза. |
| 31 | 10A | Переключатель управления ландшафтом. Встроенный переключатель панели управления. Панель переключателей управления трансмиссией и шасси. 12-дюймовый центральный дисплей. Модуль радиоприемника. |
| 32 | 20A | Модуль управления звуком. |
| 33 | — | Не используется. |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Автоматический дальний свет. Модуль обработки изображений А. |
| 37 | 20A | Внутреннее зеркало с автоматическим затемнением. Модуль управления системой помощи при парковке. Подогрев руля. |
| 38 | 30A | Не используется (автоматический выключатель). |

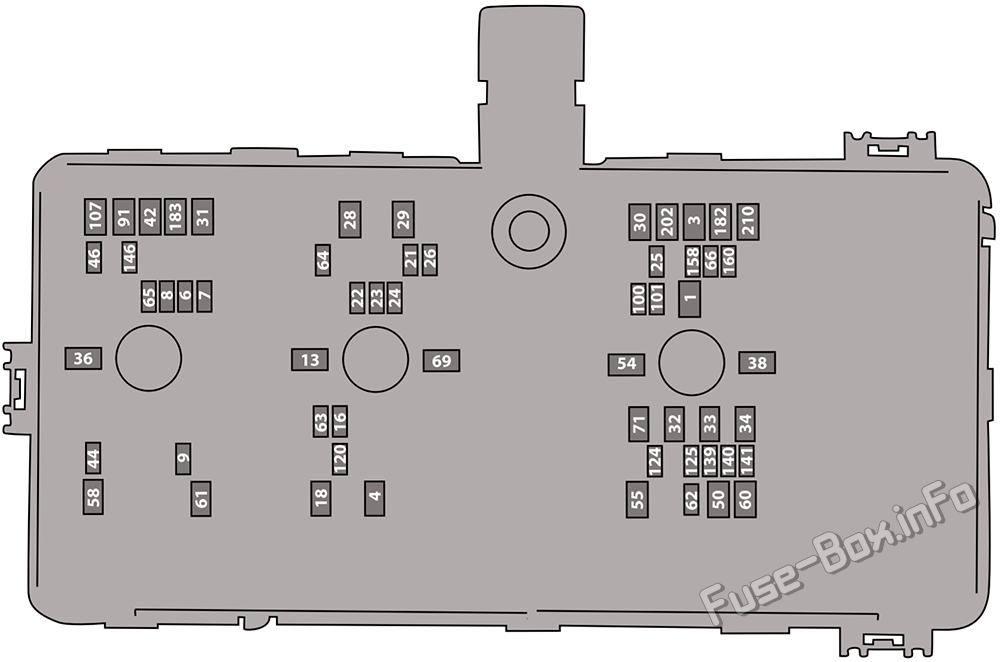

Блок предохранителей в моторном отсеке
| № | Усилитель Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | 30A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи в питании 1. |
| 3 | 30A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи на линии 2. |
| 4 | 30A | Топливный насос. |
| 6 | 25A | Питание модуля управления силовым агрегатом. |
| 7 | 30A | Компоненты силового агрегата. |
| 8 | 20A | Компоненты силового агрегата. |
| 9 | 20A | Катушки зажигания. |
| 13 | 40A | Модуль управления двигателем вентилятора. |
| 16 | 10A | Омыватель заднего стекла. |
| 18 | 30A | Пусковой двигатель. |
| 21 | 10A | Не использовался (запасной). |
| 22 | 10A | Модуль камеры 360 градусов. |
| 23 | 10A | Антиблокировочная система тормозов разгон-старт подачи. |
| 24 | 10A | Модуль управления силовым агрегатом. Модуль гидроусилителя руля. |
| 25 | 10A | Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Модуль управления трансмиссией. |
| 26 | 15A | Модуль управления трансмиссией. |
| 28 | 60A | Клапаны антиблокировочной тормозной системы. |
| 29 | 60A | Насос антиблокировочной тормозной системы. |
| 30 | 30A | Водительское сиденье с электроприводом. |
| 31 | 30A | Пассажирское сиденье с электроприводом. |
| 32 | 20A | Вспомогательная точка питания. |
| 33 | 20A | Вспомогательная точка питания. |
| 34 | 20A | Вспомогательная точка питания. |
| 36 | 40A | 2021: инвертор постоянного/переменного тока мощностью 150 Вт. |
| 38 | 30A | Модуль обогрева сиденья. |
| 42 | 30A | Блок управления тормозами прицепа. |
| 44 | 10A | Выключатель тормоза. |
| 46 | 20A | модуль синхронизации. |
| 50 | 40A | Обогрев заднего лобового стекла. |
| 54 | 40A | Модуль управления трансмиссией. |
| 55 | 30A | Реле габаритных огней прицепа. |
| 58 | 20A | Фонари заднего хода прицепа. |
| 60 | 30A | Усовершенствованный переключатель №1. |
| 61 | 15A | Переключатель №2. |
| 62 | 10A | Переключатель №3. |
| 63 | 10A | Переключатель №4. |
| 64 | 10A | Переключатель №5. |
| 65 | 10A | Переключатель №6. |
| 66 | 10A | Модуль отключения стабилизатора поперечной устойчивости. |
| 69 | 30A | Передний стеклоочиститель. |
| 71 | 30A | Стеклоочиститель заднего стекла. |
| 91 | 40A | Модуль освещения прицепа. |
| 100 | 20A | Левые фары. |
| 101 | 20A | Правые фары. |
| 107 | 30A | Зарядка аккумуляторной батареи прицепа. |
| 120 | 10A | Топливные форсунки (2,7 л). |
| 124 | 5A | Не использовался (запасной). |
| 125 | 10A | Интеллектуальное зарядное устройство USB 1. |
| 139 | 5A | Интеллектуальное зарядное устройство USB 2. |
| 140 | 5A | Не использовался (запасной). |
| 141 | 5A | Не использовался (запасной). |
| 146 | 20A | Усилитель. |
| 158 | 10A | Запуск/запуск модуля отключения стабилизатора поперечной устойчивости. |
| 160 | 10A | Интеллектуальное управление каналом передачи данных. |
| 182 | 60A | Модуль водительской двери. |
| 183 | 60A | Модуль пассажирской двери. |
| 202 | 60A | Блок управления кузовом B+. |
| 210 | 30A | Старт-стоп модуля управления кузовным оборудованием. |
