Предохранители и реле Ford Bronco (1992-1996)
Схемы относятся к указанным годам и вариантам Ford Bronco (1992-1996). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Bronco 1992-1996 гг.
Предохранители прикуривателя (розетка) в Ford Bronco Это предохранители №9 и №16 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

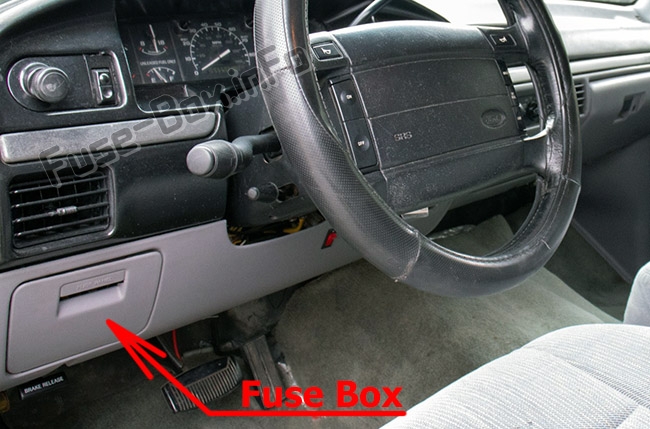

Расположение блока предохранителей
Панель предохранителей находится за крышкой слева от рулевого колеса.

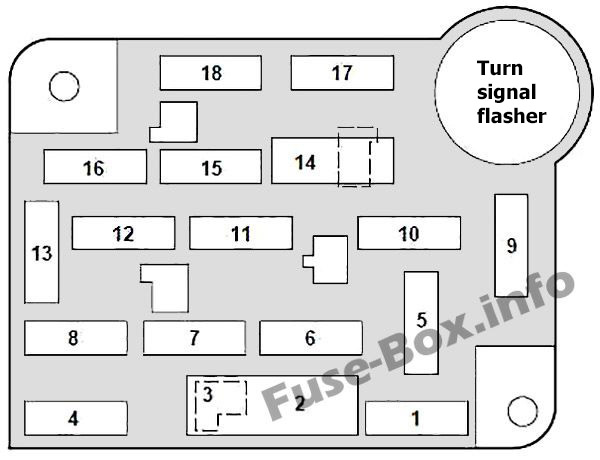

Схема блока предохранителей
| № | Усилитель Рейтинг | Описание |
|---|---|---|
| 1 | 30A | Вентилятор отопителя/кондиционера |
| 2 | 30A | Стеклоочиститель; Автоматический выключатель: интервальный стеклоочиститель/омыватель |
| 3 | — | Не используется |
| 4 | 15A | Наружные светильники; Подсветка приборов; вход без ключа; Предупреждающий зуммер/модуль звуковой сигнализации |
| 5 | 10A | Удерживающая подушка безопасности |
| 6 | 15A | Муфта кондиционера; Удаленный/безключевой доступ |
| 7 | 15A | Обогрев заднего стекла; Поверните лампы |
| 8 | 15A | Предоставление/лампы; Электрические наружные зеркала заднего вида; Лампа моторного отсека; вход без ключа; Спидометр; подсветка зеркала солнцезащитного козырька; Предупреждающий зуммер/модуль звуковой сигнализации |
| 9 | 25A | Силовая установка |
| 10 | 4A | Подсветка приборов |
| 11 | 15A | Радио; Диммер дисплея радио |
| 12 | 20А / 30А (Автоматический выключатель) | электродвигатель переключения на 4 колеса; дверные замки с электроприводом; Силовой поясничный отдел; Электростеклоподъемник задней двери |
| 13 | 15A | Антиблокировочная система тормозов; Блокировка переключения тормозов; Контроль скорости; стоп-сигналы/аварийные огни; Стоп-сенсор для электронного управления двигателем |
| 14 | 20А (автоматический выключатель) | Электрические стеклоподъемники; Электростеклоподъемник задней двери: Переключатель панели приборов |
| 15 | — | Не используется |
| 16 | 15A | Зажигалка |
| 17 | 10A | Электронная трансмиссия; датчики; Тахометр; Предупреждающий зуммер/модуль звуковой сигнализации; Предупреждающие индикаторы |
| 18 | 10A | удерживающая подушка безопасности; Автоматическое дневное/ночное зеркало; Блокировка переключения тормозов; Электронный модуль переключения полного привода; Потолочная консоль; Спидометр |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

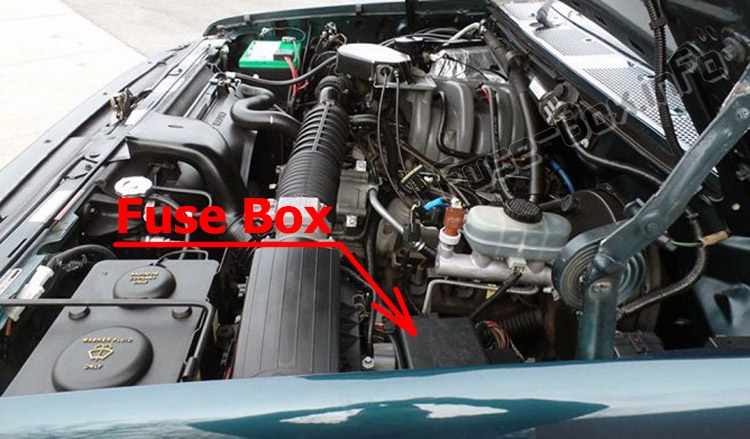

Расположение блока предохранителей

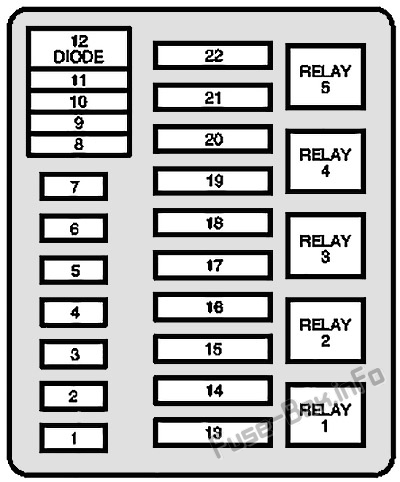

Схема блока предохранителей
| № | Усилитель Рейтинг | Описание |
|---|---|---|
| 1 | 20A | Мощность звука |
| 2 | 15А или 30А | Антиблокировочная система тормозов (30А) или реле противотуманных фар (15А) |
| 3 | 30A | Вспышка фары на проход; Дневные ходовые огни (только для Канады); Рог; Контроль скорости |
| 4 | 25A | фонари заднего хода прицепа; Ходовые огни прицепа |
| 5 | 15A | Антиблокировочная система тормозов; фонари заднего хода; Модуль дневных ходовых огней (DRL) (только для Канады); Контроль скорости; Реле заряда аккумулятора прицепа |
| 6 | 10A | Правый стоп-сигнал прицепа/поворотник |
| 7 | 10A | Левый стоп-сигнал прицепа/поворотник |
| 8 | 30А макси | Антиблокировочная система тормозов |
| 9 | 20А макси | Катушка реле бензонасоса; Система управления силовым агрегатом |
| 10 | 20А макси | Предохранители панели приборов: 15,18; Катушка реле стартера |
| 11 | — | Не используется |
| 12 | Диод | Реле системы управления силовым агрегатом |
| 13 | 50А макси | Предохранители панели приборов: 5,9,13 |
| 14 | 30А макси | Обогрев заднего стекла |
| 15 | 50А макси | Предохранители панели приборов: 1, 7; Коробка силовой сети: предохранитель 5 |
| 16 | 20А макси | Питание топливного насоса |
| 17 | 50А макси | Лампа зарядки генератора; Предохранители панели приборов: 2, 6, 11,14,17; Блок питания: предохранитель 22 |
| 18 | 30А макси | Зарядка аккумулятора прицепа |
| 19 | 40А макси | Фары |
| 20 | 50А макси | Предохранители панели приборов: 4, 8, 12, 16 |
| 21 | 30А макси | Подача тормоза прицепа |
| 22 | 20А макси | Пикап дистрибьютора; Катушка зажигания; Катушка реле системы управления силовым агрегатом; Интегрированный толстопленочный модуль (TFI) |
| Реле 1 | Система управления силовым агрегатом | |
| Реле 2 | Топливный насос | |
| Реле 3 | Horn | |
| Реле 4 | Фары для буксировки прицепа | |
| Реле 5 | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
Дополнительные предохранители вне основных блоков предохранителей
Дополнительные предохранители вне основных блоков предохранителей
| Усилитель Рейтинг | Цепь защищена | Расположение |
|---|---|---|
| 22 А Циркуляр. Бркр. | Фары и индикатор дальнего света | Интеграл с переключателем фар |
| 12 Ga. Плавкая вставка | Генератор, 95 А | Реле пускового двигателя (бензиновый двигатель) |
| (2) Плавкие вставки 12 Ga. | Генератор, 130 А | Реле пускового двигателя (дизельный двигатель) |
| (2) Плавкие вставки 14 Ga. | Дизельные свечи накаливания | Реле пускового двигателя |
