Предохранители и реле Ford C-MAX (2007-2010)
Схемы относятся к указанным годам и вариантам Ford C-MAX (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford C-MAX 2007-2010
Предохранители прикуривателя (розетки) в Ford C-MAX Это предохранители №109 и №119 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

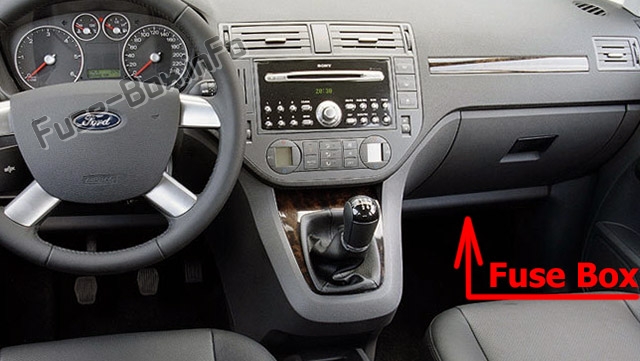

Расположение блока предохранителей
Панель предохранителей расположена под перчаточным ящиком (выверните винты под бардачком и опустите панель отделки).

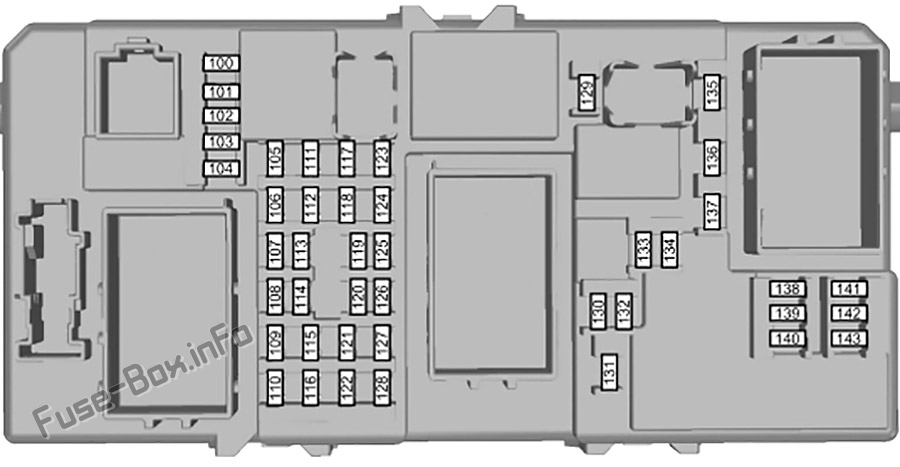

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 100 | 10А | Питание электронных модулей зажигания |
| 101 | 20А | Модуль управления люком с электроприводом, сиденье водителя с электроприводом, |
| 102 | 10А | Блок управления отопителем, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
| 103 | 10А | Питание от батареи управления освещением |
| 104 | 10А | Экономия заряда батареи, внутреннее освещение |
| 105 | 25А | Обогрев заднего стекла |
| 106 | 20А | Система без ключа |
| 107 | 10А | Питание аккумуляторной батареи комбинации приборов, бортовая диагностика |
| 108 | 7,5 А | Аксессуар для кластера (аудио и навигационный блок) |
| 109 | 20А | Прикуриватель, задняя дополнительная розетка |
| 110 | 10А | Подача зажигания дневных ходовых огней на переключатель управления освещением |
| 111 | 15А | Топливный насос (только бензиновый двигатель) |
| 112 | 15А | Питание аудиомодулей от батарей |
| 113 | 10А | Дневные ходовые огни (габаритные огни) |
| 114 | 10А | Питание комбинации приборов, иммобилайзер двигателя |
| 115 | 7,5 А | Питание управления освещением |
| 116 | 20А | Противотуманные фары |
| 117 | 7,5 А | Лампы освещения номерного знака |
| 118 | 20А | Дверной модуль, левый задний |
| 119 | 15А | Дополнительный разъем питания в багажном отделении |
| 119 | 25А | Розетка дополнительного питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20А | Модуль двери, правая задняя |
| 121 | 20А | Подогрев передних сидений |
| 122 | 10А | Модуль подушки безопасности |
| 123 | 7,5 А | Обогрев наружных зеркал |
| 124 | 7,5 А | Габаритные огни, габаритные огни, задние фонари (левая сторона) |
| 125 | 7,5 А | Габаритные огни, габаритные огни, задние фонари (правая сторона) |
| 126 | 20А | Система без ключа |
| 127 | 25А | Электрические окна |
| 128 | - | Не используется |
| 129 | 20А | Стеклоочистители |
| 130 | - | Не используется |
| 131 | 15А | Стеклоочиститель заднего стекла |
| 132 | 15А | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуль двери пассажира |
| 134 | 20А | Центральный замок, модуль двери водителя |
| 135 | 20А | Дневные ходовые огни |
| 136 | 15А | Насос омывателя, подогрев форсунок омывателя |
| 137 | 10А | Звуковой оповещатель с резервным аккумулятором |
| 138 | 10А | Блок управления силовым агрегатом, педаль акселератора, АКПП |
| 139 | 10А | Дальний свет правая сторона |
| 140 | 10А | Левая сторона дальнего света |
| 141 | 10А | Фонарь заднего хода, электрозеркала |
| 142 | 15А | Ближний свет, правая сторона |
| 143 | 15А | Ближний свет, левая сторона |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

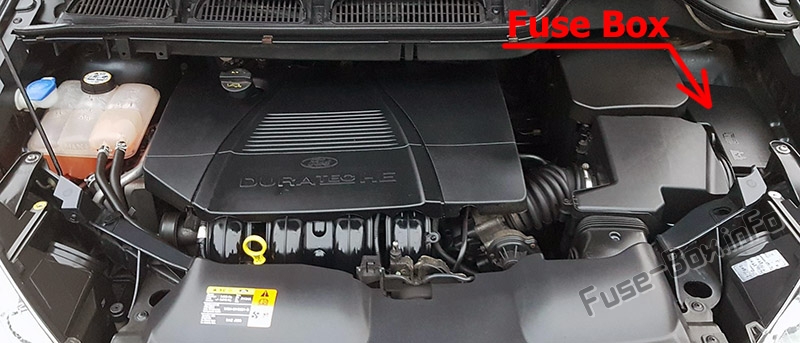

Расположение блока предохранителей

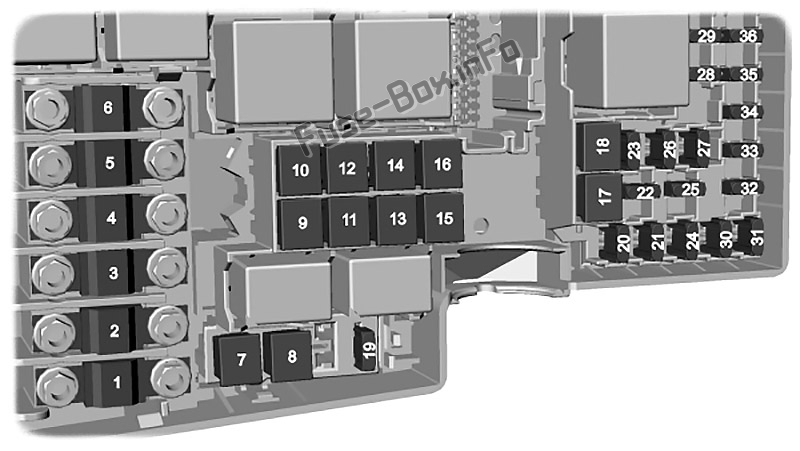

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 40А | Охлаждающий вентилятор |
| 2 | 80А | Усилитель руля |
| 3 | 60А | Питание блока предохранителей в салоне 1 |
| 4 | 60А | Питание блока предохранителей в салоне 2 |
| 5 | 80А | Дополнительный отопитель |
| 6 | 60А | Свеча накаливания (только дизель) |
| 7 | 30А | АБС, насос системы стабилизации |
| 8 | 20А | АБС, клапаны контроля устойчивости |
| 9 | 20А | Модуль управления силовым агрегатом |
| 10 | 30А | Вентилятор климат-контроля |
| 11 | 20А | Замок зажигания |
| 12 | 40А | Реле зажигания 15л |
| 13 | 20А | соленоид стартера |
| 14 | 40А | Обогрев лобового стекла, правая сторона |
| 15 | 30А | Реле вентилятора охлаждения (Sigma — только без кондиционера) |
| 16 | 40А | Обогрев лобового стекла, левая сторона |
| 17 | - | Не используется |
| 18 | 30А | Инвертор мощности |
| 19 | 10A | Модуль АБС |
| 20 | 15А | Рог |
| 21 | 20А | Дополнительный отопитель |
| 22 | 10A | Модуль гидроусилителя руля |
| 23 | 30А | Омыватель фар |
| 24 | 15А | Дополнительный обогреватель (только дизель) |
| 25 | 10A | Зажигание, реле |
| 26 | 15А | Автоматическая коробка передач |
| 27 | 10A | Муфта кондиционера |
| 28 | 10A | Контроль свечей накаливания (только дизель) |
| 29 | 10A | Двухзонный климат-контроль |
| 30 | 3A | Модуль управления силовым агрегатом, автоматическая коробка передач |
| 31 | 10A | Интеллектуальная зарядка датчика батареи |
| 32 | 10A | Автоматическая коробка передач |
| 33 | 10A | Датчики кислорода с подогревом (только бензин) |
| 33 | 10A | Перепускной клапан промежуточного охладителя (только дизель) |
| 34 | 10A | Форсунки, трансформаторы зажигания |
| 35 | 10A | Модуль управления силовым агрегатом, клапаны, соленоиды |
| 36 | 10A | Модуль управления силовым агрегатом |
