Предохранители и реле Ford Edge (2015-2022)
Схемы относятся к указанным годам и вариантам Ford Edge (2015-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление
Расположение предохранителей Ford Edge 2015-2022 гг.
Предохранители прикуривателя (розетка) в Ford Edge предохранители №5 (точка питания 3 — задняя часть консоли), №10 (точка питания 1 — спереди водителя), №16 (точка питания 2 — корзина консоли) и №17 (точка питания 4 — багажное отделение) в двигателе отсек предохранителей.
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

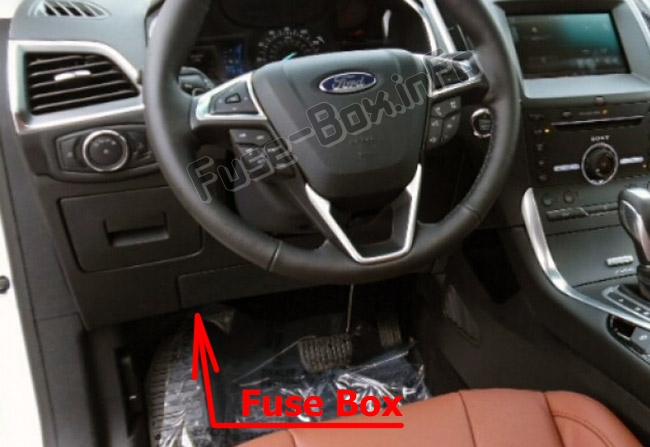

Панель предохранителей расположена под панелью приборов слева от рулевой колонки.
Доступ к панели предохранителей может быть проще, если вы снимите декоративную накладку.
Моторного отсека

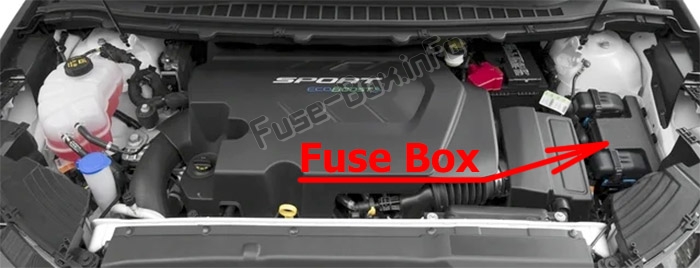

Распределительная коробка расположена в моторном отсеке (слева).
Распределительная коробка питания — снизу
В нижней части блока предохранителей расположены предохранители.

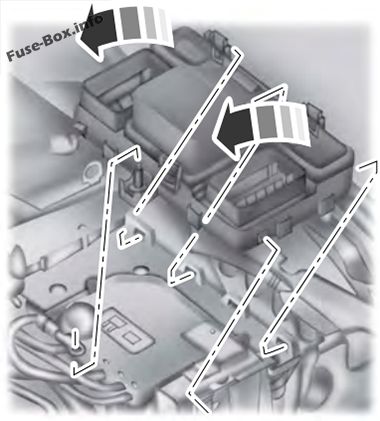

Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2015

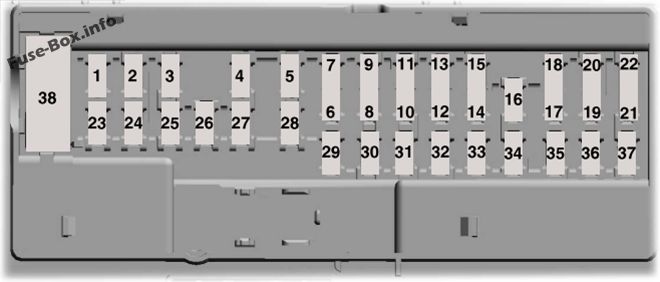

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Требуемое освещение (бардачок, туалетный столик, купол). Катушка реле энергосбережения. Катушка реле легкого складывания второго ряда. |
| 2 | 7.5A | Сиденья с памятью. Поясничный. Электрозеркала. Питание логики модуля сиденья водителя. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Не использовался (запасной). |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Модуль климат-контроля. |
| 13 | 7,5 А | Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза). |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10A | Мощность канала передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Выключатель зажигания. Кнопочный пусковой переключатель. Соленоид блокировки ключа. |
| 19 | 7.5A | Не использовался (запасной). |
| 20 | 7.5A | Активная мощность логики переднего рулевого управления. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30A | Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя. |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Не использовался (запасной). |
| 30 | 30A | Не использовался (запасной). |
| 31 | 15 A | Не использовался (запасной). |
| 32 | 10A | Спутниковая система навигации. Центральный дисплей. Голосовое управление (SYNC). Радиоприемный модуль. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранители 19, 20,21,22,35, 36, 37, автоматический выключатель 38). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. |
| 37 | 15A | Модуль обогрева рулевого колеса (без активного переднего рулевого управления). |
| 38 | 30A | Задние электростеклоподъемники. Переключатель подсветки заднего стекла. |

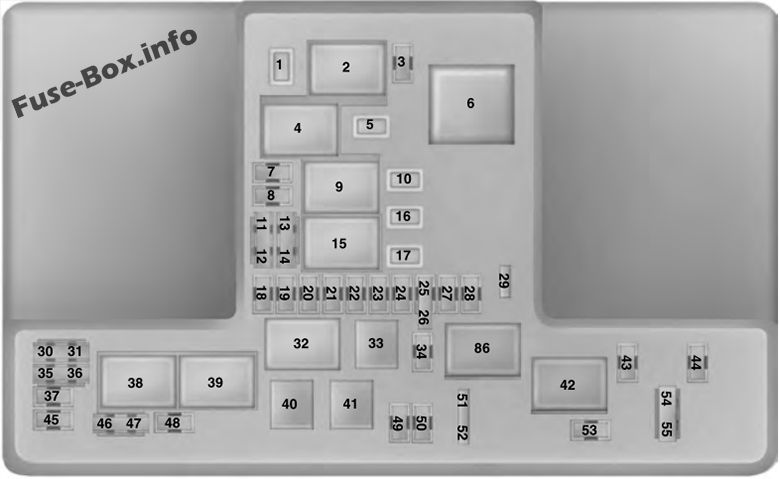

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Не использовался (запасной). |
| 2 | — | Реле стартера. |
| 3 | 15 A | Задний стеклоочиститель. Датчик дождя |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом - мощность автомобиля 1 . |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | — | Не используется. |
| 14 | — | Не используется. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 — консольная корзина. |
| 17 | 20A | Точка питания 4 - багажное отделение. |
| 18 | 20A | Правая ксеноновая фара. |
| 19 | 10 A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10 A | Запустить/запустить освещение. |
| 21 | 15A | Логическое питание насоса трансмиссионного масла (пуск/останов). |
| 22 | 10 A | Соленоид муфты кондиционера. |
| 23 | 15A | Разбег-старт 6. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль качества напряжения (старт/стоп). Фронтальная камера с разделенным обзором. Модуль фронтальной камеры с разделенным обзором. |
| 24 | 10 A | Не использовался (запасной). |
| 25 | 10 A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10 A | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | 10 A | Насос заднего омывателя. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15 A | Не использовался (запасной). |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10A | Вентилятор блока передачи мощности. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Реле электровентилятора 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Не используется. |
| 42 | — | Реле топливного насоса. |
| 43 | 10 A | Удобное раскладывание сидений 2-го ряда. |
| 44 | 20A | Левая ксеноновая фара. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | — | Не используется. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10 A | Выключатель тормоза. |
| 55 | 10 A | Датчик АЛТ. |

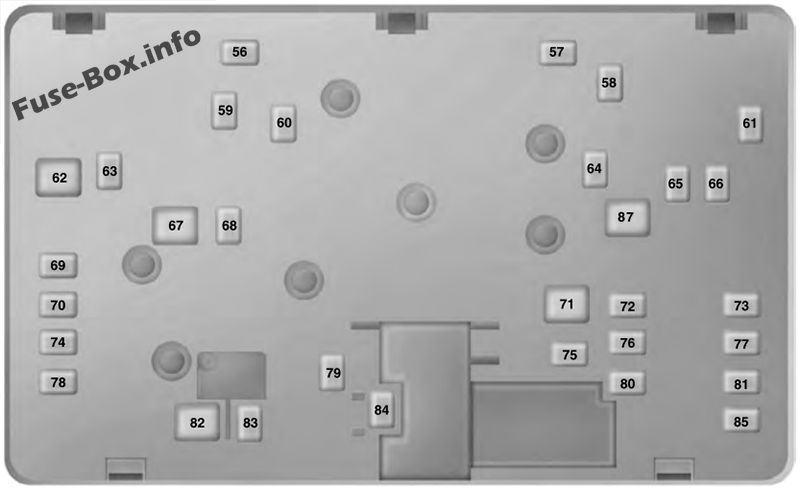

Моторный отсек, низ
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | — | Не используется. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 40A | Электронный вентилятор 3. |
| 60 | 40A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | — | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | — | Не используется. |
| 72 | 20A | Масляный насос коробки передач (старт/стоп). |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль подъемной двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль освещения прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25 A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор 110 вольт. |
| 82 | — | Не используется. |
| 83 | 20A | Не использовался (запасной). |
| 84 | 30A | Соленоид стартера. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |

2016, 2017
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Требуемое освещение (бардачок, туалетный столик, купол). Катушка реле энергосбережения. Катушка реле легкого складывания второго ряда. |
| 2 | 7.5A | Сиденья с памятью. Поясничный. Питание логики модуля сиденья водителя. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Не использовался (запасной). |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7,5 А | Модуль климат-контроля. |
| 13 | 7.5A | Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза). |
| 14 | 10A | Расширенный силовой модуль. |
| 15 | 10A | Мощность канала передачи данных. |
| 16 | 15 A | Не использовался (запасной). |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Кнопочный пусковой переключатель. |
| 19 | 7.5A | Расширенный силовой модуль. |
| 20 | 7.5A | Не использовался (запасной). |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Система классификации жильцов. |
| 23 | 10A | Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30A | Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя. |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Не использовался (запасной). |
| 30 | 30A | Не использовался (запасной). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Спутниковая система навигации. Дисплей центрального стека. Голосовое управление (SYNC). Радиоприемный модуль. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранитель 19,20,21,22,35,36,37, автоматический выключатель 38). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. |
| 37 | 20A | Модуль обогрева рулевого колеса. Активный передний руль. |
| 38 | 30A | Задние электростеклоподъемники. Переключатель подсветки заднего стекла. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Не использовался (запасной). |
| 2 | — | Реле стартера. |
| 3 | 15 A | Задний стеклоочиститель. Датчик дождя Обмотка реле насоса заднего омывателя. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | — | Не используется. |
| 14 | — | Не используется. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 — консольная корзина. |
| 17 | 20A | Точка питания 4 - багажное отделение. |
| 18 | 20A | Правая ксеноновая фара. |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Запустить/запустить освещение. Регулятор уровня фар. |
| 21 | 15 A | Логическое питание насоса трансмиссионного масла (пуск/останов). |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 A | Разбег-старт 6. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль качества напряжения (старт/стоп). Фронтальная камера с разделенным обзором. Модуль фронтальной камеры с разделенным обзором. |
| 24 | 10A | Не использовался (запасной). |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | 10A | Насос заднего омывателя. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15 A | Не использовался (запасной). |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10A | Вентилятор блока передачи мощности. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Реле электровентилятора 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Не используется. |
| 42 | — | Реле топливного насоса. |
| 43 | 10A | Удобное раскладывание сидений 2-го ряда. |
| 44 | 20A | Левая ксеноновая фара. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | 15 A | Блокировка рулевой колонки. |
| 49 | — | Не используется. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик АЛТ. |
Моторный отсек, низ
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | — | Не используется. |
| 58 | 30A | Питание топливного насоса. Распределительные топливные форсунки (3,5 л). |
| 59 | 40A | Электронный вентилятор 3. |
| 60 | 40A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25 A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 15A | Парк дворников с подогревом. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | — | Не используется. |
| 72 | 20A | Масляный насос коробки передач (старт/стоп). |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. Сиденье водителя с электроприводом (меньше памяти). |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль задней двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль освещения прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25A | мотор стеклоочистителя 2. |
| 81 | 40a | Инвертор 110 вольт. |
| 82 | — | Не используется. |
| 83 | 20A | Не использовался (запасной). |
| 84 | 30A | Соленоид стартера. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
2018, 2019, 2020
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Сиденья с памятью. Поясничный. Питание логики модуля сиденья водителя. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | 2018: Не используется (запасной). 2019-2020: Аудиоусилитель |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Логическое питание модуля задней подъемной двери. Модуль «свободные руки». Встроенный модем (2019 г.). |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Модуль климат-контроля. |
| 13 | 7,5 А | Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза). |
| 14 | 10A | Расширенный силовой модуль. |
| 15 | 10A | Мощность канала передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Кнопочный пусковой переключатель. |
| 19 | 7,5 А | Расширенный силовой модуль. |
| 20 | 7,5 А | Не использовался (запасной). |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Система классификации жильцов. |
| 23 | 10A | Аксессуар с задержкой (логика преобразователя мощности, логика люка, питание переключателя стеклоподъемника водителя). |
| 24 | 20A | Центральный замок/разблокировка. |
| 25 | 30A | Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя. |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Выключатель подсветки переднего пассажира (стекло, замок). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Не использовался (запасной). |
| 30 | 30A | Не использовался (запасной). |
| 31 | 15 A | Не использовался (запасной). |
| 32 | 10A | Глобальная система позиционирования (2018 г.). Дисплей центрального стека. Голосовое управление (SYNC). Радиоприемный модуль. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранитель 19,20,21,22,35,36,37, автоматический выключатель 38). |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом (2018). Модуль автоматического включения дальнего света/зеркала выезда из полосы движения. Логическое питание модуля заднего сиденья с подогревом. |
| 37 | 20A | Модуль обогрева рулевого колеса. Активный передний руль. |
| 38 | 30A | Задние электростеклоподъемники. Переключатель подсветки заднего стекла. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Не использовался (запасной). |
| 2 | — | Реле стартера. |
| 3 | 15 A | Задний стеклоочиститель. Датчик дождя Обмотка реле насоса заднего омывателя. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом - мощность автомобиля 1 . |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. Катушка реле модуля полного привода (2019). |
| 13 | — | Не используется. |
| 14 | — | Не используется. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 — консольная корзина. |
| 17 | 20A | Точка питания 4 - багажное отделение. |
| 18 | 20A | 2018: Правая ксеноновая фара. 2019-2020: Не используется (запасной) |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | 2018: Освещение запуска/запуска. 2019-2020: Электродвигатели корректора фар. |
| 21 | 15A | 2018: Логическое питание насоса трансмиссионного масла (пуск/останов). 2019-2020: Не используется (запасной) |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 A | Разбег-старт 6. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль (2018). Проекционный дисплей (2018 г.). Модуль качества напряжения (старт/стоп). Фронтальная камера с разделенным обзором. Модуль фронтальной камеры с разделенным обзором. |
| 24 | 10A | Не использовался (запасной). |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | 10A | Насос заднего омывателя. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15 A | Не использовался (запасной). |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10A | Вентилятор блока передачи мощности. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Реле электровентилятора 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | 2018: Не используется. 2019-2020: Реле включения ближнего света. |
| 42 | — | Реле топливного насоса. |
| 43 | 10A | Удобное раскладывание сидений 2-го ряда. |
| 44 | 20A | Левая ксеноновая фара. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | 15 A | 2018: Не используется (запасной). 2019-2020: Питание реле блокировки руля |
| 49 | — | Не используется. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик генератора |
| 86 | — | Не используется. |
Моторный отсек, низ
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | — | Не используется. |
| 58 | 30A | Питание топливного насоса. Распределительные топливные форсунки (3,5 л). |
| 59 | 40A | Электронный вентилятор 3. |
| 60 | 40A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 15 A | Парк дворников с подогревом. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | — | Не используется. |
| 72 | 20A | 2018: Масляный насос коробки передач (старт/стоп). 2019-2020: Не используется (запасной) |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. Сиденье водителя с электроприводом (меньше памяти). |
| 75 | 25A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль задней двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль освещения прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25 A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор 110 вольт. |
| 82 | — | Не используется. |
| 83 | 20A | Не использовался (запасной). |
| 84 | 30A | Соленоид стартера. |
| 85 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
2021, 2022
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 10 A | Аксессуар с задержкой - логика инвертора мощности, логика люка и питание переключателя стеклоподъемника со стороны водителя. |
| 3 | 7,5 А | Сиденья с памятью. Поясничный. Беспроводная зарядка аксессуаров. |
| 4 | 20 A | Усилитель сабвуфера. |
| 5 | - | Не используется. |
| 6 | 10 A | Не использовался (запасной). |
| 7 | 10 A | Модуль переключения передач. |
| 8 | 5 A | Модуль задней двери с электроприводом. Модуль «свободные руки». Встроенный модем. |
| 9 | 5 A | Клавиатура. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | 7,5 А | Модуль климат-контроля. Усовершенствованный модуль центрального шлюза. |
| 13 | 7,5 А | Приборный щиток. Модуль управления рулевой колонкой. |
| 14 | 15 A | Не использовался (запасной). |
| 15 | 15 A | модуль синхронизации. |
| 16 | - | Не используется. |
| 17 | 7,5 А | Модуль управления фарами. |
| 18 | 7,5 А | Не использовался (запасной). |
| 19 | 5 A | Не использовался (запасной). |
| 20 | 5 A | Кнопочный выключатель зажигания. |
| 21 | 5 A | Датчик температуры и влажности в салоне. |
| 22 | 5 A | Не использовался (запасной). |
| 23 | 30 A | Окно и зеркало водительской двери. Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка выключателя замка водителя. |
| 24 | 30 A | Люк. |
| 25 | 20 A | Усилитель. |
| 26 | 30 A | Окно и зеркало передней пассажирской двери. Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Подсветка переключателя переднего пассажира. |
| 27 | 30 A | Не использовался (запасной). |
| 28 | 30 A | Не использовался (запасной). |
| 29 | 15 A | Усиленное питание центрального шлюза - разъем OBD. |
| 30 | 5 A | Не использовался (запасной). |
| 31 | 10 A | Радиоприемный модуль. Многофункциональный дисплей. Интегрированная панель управления. |
| 32 | 20 A | Радио. |
| 33 | - | Не используется. |
| 34 | 30 A | Шина Run-Start (предохранители 17,18, 21, 22, 35, 36, 37, автоматический выключатель 38). |
| 35 | 5 A | Индикатор отключения подушки безопасности пассажира. |
| 36 | 15 A | Модуль обогрева заднего сиденья. |
| 37 | 20 A | Подогрев руля. Внутреннее зеркало с автоматическим затемнением. Автоматический дальний свет и модуль зеркал для выезда из полосы движения. |
| 38 | 30 A | Автоматический выключатель. Электростеклоподъемник правого заднего стекла. Электростеклоподъемник левого заднего стекла. |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | — | Реле стартера. |
| 3 | 15 A | Задний стеклоочиститель. Датчик дождя. Катушка реле насоса заднего омывателя. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20 A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20 A | Модуль управления силовым агрегатом — мощность автомобиля 2. Вентиляция адсорбера. Клапан блокировки паров. Кислородный пост с подогревом. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20 A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом – мощность автомобиля 3. Катушка реле модуля полного привода. Активные жалюзи решетки. Активный прогрев трансмиссии. Вспомогательный насос охлаждения. Электрический байпас компрессора. Вакуумный клапан по требованию. Компрессор кондиционера. |
| 13 | — | Не используется. |
| 14 | — | Не используется. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20 A | Power Point 2 — консольная корзина. |
| 17 | 20 A | Точка питания 4 - багажное отделение. |
| 18 | — | Не используется. |
| 19 | 10 A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10 A | Выравнивание фар. |
| 21 | — | Не используется. |
| 22 | 10 A | Соленоид муфты кондиционера. |
| 23 | 15 A | Информационная система слепых зон. Камера заднего вида. Радар переднего обзора. Модуль качества напряжения (старт/стоп). Фронтальная камера с разделенным обзором. Модуль фронтальной камеры с разделенным обзором. |
| 24 | — | Не используется. |
| 25 | 10 A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10 A | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | 10 A | Насос омывателя заднего стекла. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | — | Не используется. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | — | Электронное реле вентилятора 2. |
| 39 | — | Электронное реле вентилятора 3. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Реле блокировки рулевой колонки. |
| 42 | — | Реле топливного насоса. |
| 43 | 10 A | Удобное раскладывание сидений 2-го ряда. |
| 44 | — | Не используется. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | 15 A | Питание реле блокировки рулевой колонки. |
| 49 | — | Не используется. |
| 50 | 20 A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | — | Не используется. |
| 54 | 10 A | Выключатель тормоза. |
| 55 | 10 A | Датчик генератора. |
| 86 | — | Не используется. |
Моторный отсек, низ
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 56 | — | Не используется. |
| 57 | — | Не используется. |
| 58 | 30 A | Питание топливного насоса. |
| 59 | 40 A | Электронный вентилятор 3. |
| 60 | 40 A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50 A | Блок управления кузовом 1. |
| 63 | 25 A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20 A | Переднее сиденье с подогревом. |
| 66 | 15 A | Не использовался (запасной). |
| 67 | 50 A | Блок управления кузовом 2. |
| 68 | 40 A | Обогрев заднего стекла. |
| 69 | 30 A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30 A | Пассажирское место. |
| 71 | — | Не используется. |
| 72 | — | Не используется. |
| 73 | 20 A | Задние сиденья с подогревом. |
| 74 | 30 A | Модуль сиденья водителя. Электропривод водительского сиденья. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30 A | Модуль задней двери с электроприводом. |
| 77 | 30 A | Модуль сиденья с климат-контролем. |
| 78 | 40 A | Модуль освещения прицепа. |
| 79 | 40 A | Двигатель вентилятора. |
| 80 | 25 A | мотор стеклоочистителя 2. |
| 81 | 40 A | Инвертор 110 В. |
| 82 | — | Не используется. |
| 83- | — | Не используется. |
| 84 | 30 A | Электромагнит стартера. |
| 85 | — | Не используется. |
| 87 | 60 A | Насос антиблокировочной тормозной системы. |
Дополнительная информация: Ford Edge (2015-2022)
Ford Edge после лифтинга - вторая молодость
Флагманский внедорожник Ford в США пережил модернизацию. Позволят ли внесенные модификации стать более заметным в сегменте больших внедорожников?
Edge — популярный внедорожник в Америке. Лифт изменил внешний вид автомобиля, увеличил мощность двигателя и внедрил новое оборудование. Ford Edge второго (текущего) поколения был представлен на рынке США в 2014 году. В США было продано около 400 единиц, что составляет около 1,5% от общего объема продаж Ford на Висле.
Ford Edge — что изменилось, в том числе расположение блока предохранителей?
Новое «лицо» без морщин понравилось гражданам Америки в более привлекательном виде. Более тонкие фары, более широкая решетка радиатора и переработанная маска придали удивительному автомобилю более современный, более впечатляющий и более привлекательный внешний вид. Вы по-прежнему можете выбрать одну из двух дополнительных версий: элегантную Vignale с хромированными аксессуарами или спортивную ST-Line с черными (включая сетчатую решетку и 20-дюймовые диски).
Приборная доска
Без изменений! То же самое можно найти в моделях S-Max, Galaxy и аналогичных в Mondeo (все эти модели имеют общую платформу). Надо признать, салон Edge тщательно отделан материалами хорошего качества. Самое удивительное, что центральная часть кокпита просто из жесткого, неприятного пластика. Этот странный выбор на самом деле добавил автомобилю дополнительную привлекательность. Панель предохранителей автомобиля расположена с левой стороны в пространстве для ног водителя, за панелью обшивки. Чтобы снять панель отделки, вам нужно сдвинуть рычаг фиксатора в правильном направлении, и тогда вы сможете вытащить ее.
На обеих сторонах крышки есть выступы, вам просто нужно нажать на них, чтобы снять крышку. Если вы хотите удалить предохранитель, все, что вам нужно сделать, это использовать инструмент для извлечения предохранителей, который находится на крышке панели предохранителей. Расположение блока предохранителей довольно удобное.
Ford Edge — вместительный и удобный
Мечтаете обзавестись большим внедорожником длиной более 4,8 м и колесной базой менее 2,85 м.? Благодаря таким габаритам в салоне Ford Edge 1! Он предлагает именно те атрибуты, которые вы ищете. Есть также множество отсеков для хранения и розеток (12 В и одна 230 В). Багажник хорошо приспособлен для дальних путешествий – его стандартный объем составляет 602 литра (максимальный – 1847 литров). Однако это не семиместный автомобиль.
Стоит отметить, что на борту Edge установлена новая аудиосистема B&O Play (Ford закрыл сотрудничество с Sony несколько дней назад). Модифицированный Edge 1 имеет беспроводную зарядку смартфона и возможности Wi-Fi. (удаленный доступ к информации об автомобиле, бортовой WiFi и информация о реальном дорожном движении в навигации). Пользоваться большинством функций несложно, но некоторые из них излишне скрыты в меню, например подогрев руля.
