Предохранители и реле Ford Edge (2011-2014)
Схемы относятся к указанным годам и вариантам Ford Edge (2011-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Edge 2011-2014
Предохранители прикуривателя (розетка) предохранители №9 (розетка №2 (задняя консоль)), №20 (розетка №1 (корзина консоли)), №21 (розетка в грузовом отсеке) и №27 (передняя розетка/прикуриватель) в двигателе отсек предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

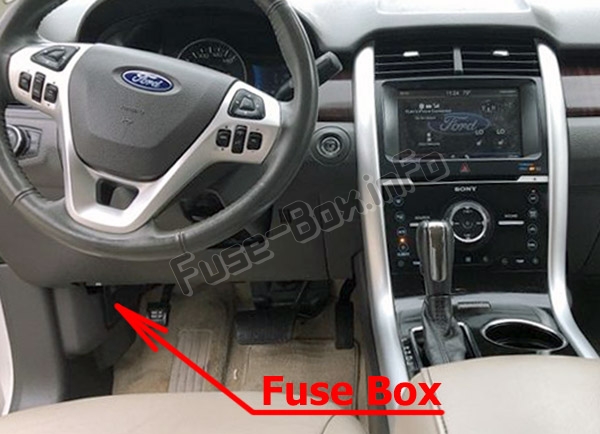

Пассажирский салон
Панель предохранителей расположена за панелью отделки с левой стороны пространства для ног водителя рядом со стояночным тормозом.
Чтобы снять панель отделки, сдвиньте рычаг фиксатора вправо, затем вытащите панель отделки.
Чтобы снять крышку панели предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы установить на место крышку панели предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки до щелчка. Аккуратно потяните за крышку, чтобы убедиться, что она надежно закреплена.
Чтобы переустановить панель отделки, совместите выступы в нижней части панели с пазами, закройте панель и сдвиньте рычаг фиксатора влево, чтобы зафиксировать панель. Чтобы извлечь предохранитель, используйте съемник предохранителя, который находится на крышке панели предохранителей.

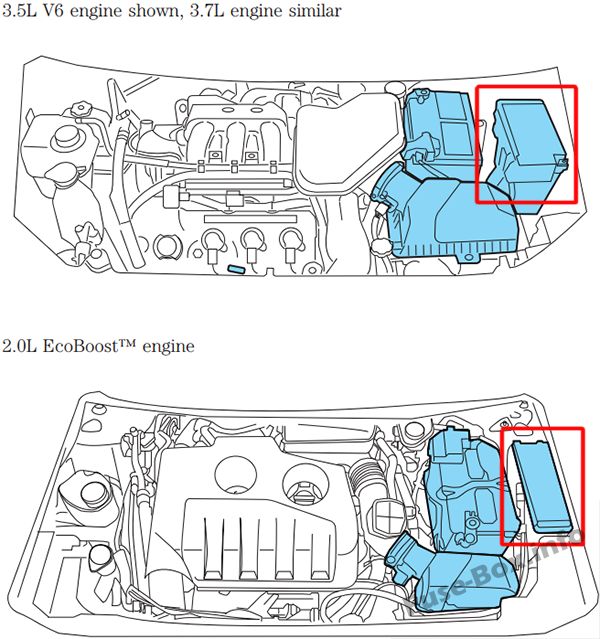

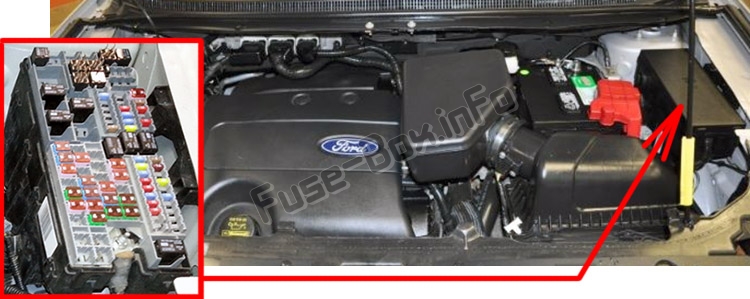

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2011

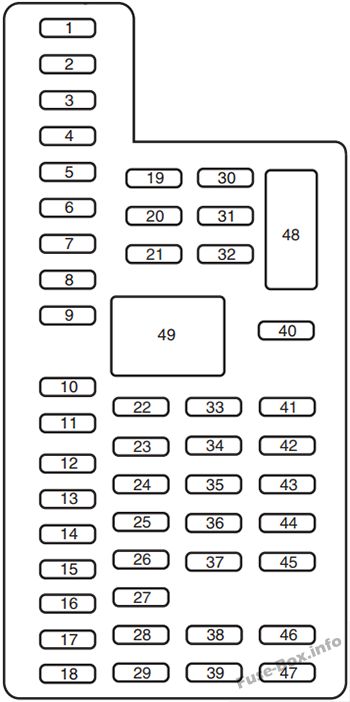

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Переднее интеллектуальное окно водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Лампы спроса |
| 5 | 20A | Не используется (запасной) |
| 6 | 5A | ВЧ-модуль |
| 7 | 7.5A | Переключатель зеркал с электроприводом, переключатель сиденья с памятью, модуль сиденья водителя |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Задняя дверь с электроприводом |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правый поворот/стоп-сигналы и указатели поворота |
| 14 | 15A | Левый поворот/стоп-сигналы и указатели поворота |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокие стоп-сигналы |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения передач (BSI), панель предохранителей в салоне, светодиод кнопки запуска, пассивная противоугонная система (PATS), пробуждение модуля управления силовым агрегатом (PCM), включение питания 2-го ряда |
| 19 | 20A | Усилитель/сабвуфер (Sony) |
| 20 | 20A | Реле блокировки/разблокировки — автомобили без интеллектуального доступа (LA) |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Управление на руле, LA, Переключатель фар |
| 24 | 15A | Бортовая диагностика (OBDII) |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Модуль глобальной системы позиционирования (GPS) |
| 27 | 20A | IA |
| 28 | 15A | Замок зажигания (без IA), соленоид блокировки ключа, запуск кнопкой (с IA) |
| 29 | 20A | Радио, Многофункциональный экран, Электронная отделочная панель, Модуль SYNC® |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Подсветка выключателя блокировки, люк в крыше, электрические стеклоподъемники, компас/зеркало заднего вида с автоматическим затемнением |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Система обнаружения заднего хода, Камера заднего вида, Монитор слепых зон |
| 35 | 5A | Проекционный дисплей, Регулировка уровня фар |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Климат-контроль |
| 38 | 10A | Не используется (запасной) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Датчик классификации пассажиров (OCS), модуль управления системами пассивной безопасности |
| 42 | 5A | Переключатель управления системой помощи при подъеме |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Не используется (запасной) |
| 48 | Автоматический выключатель 30А | Электростеклоподъемники/люк в крыше |
| 49 | — | Дополнительное реле с задержкой |

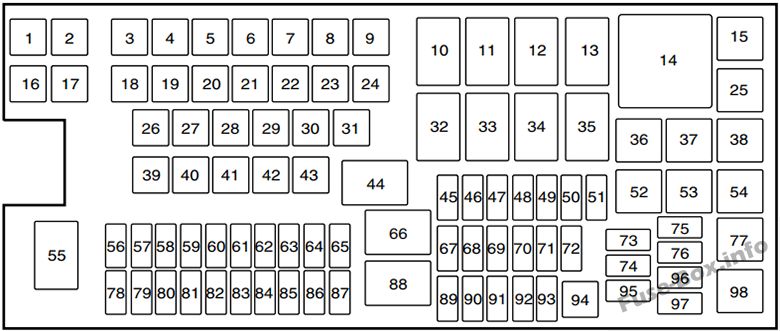

Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Дворники |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Лунная крыша |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Не используется |
| 11 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 12 | — | Не используется |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Power Point #1 (корзина консоли) |
| 21 | 20А** | Розетка в грузовом отсеке |
| 22 | — | Не используется |
| 23 | 30А** | Модуль сиденья водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла |
| 27 | 20А** | Передняя розетка/прикуриватель |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Реле заднего сиденья |
| 37 | — | Реле стоп-сигналов правого буксировщика прицепа (ТТ) |
| 38 | — | Не используется |
| 39 | 40А** | Вентилятор охлаждения (автомобили с ТТ) |
| 39 | 60А** | Вентилятор охлаждения (автомобили без ТТ) |
| 40 | 40А** | Охлаждающий вентилятор (только ТТ) |
| 41 | Не используется | |
| 42 | 30А** | Пассажирское место |
| 43 | 30А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркало с подогревом |
| 51 | — | Не используется |
| 52 | — | Реле стоп-сигнала |
| 53 | — | Реле стоп-сигналов левого ТТ/поворотников |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20 А* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 15 А* | Стоп-сигналы |
| 61 | 10 А* | Разблокировка заднего сиденья |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Реле стоп-сигналов/поворотников ТТ |
| 64 | 20 А* | Мотор заднего стеклоочистителя |
| 65 | 15 А* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20 А* | Мощность транспортного средства (VPWR) #2 |
| 68 | 15 А* | ВПВР №4 |
| 69 | 15 А* | ВПВР №1 |
| 70 | 10 А* | Реле кондиционера, модуль полного привода |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Диод муфты кондиционера |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20 А* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20 А* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддержание активности PCM, реле PCM |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | — | Не используется |
| 90 | 10 А* | PCM |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 10 А* | Модуль АБС |
| 93 | 5A* | Реле электровентилятора/обогрева заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Переднее интеллектуальное окно водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Лампы спроса |
| 5 | 20A | Не используется (запасной) |
| 6 | 5A | ВЧ-модуль |
| 7 | 7.5A | Переключатель зеркал с электроприводом, переключатель сиденья с памятью, модуль сиденья водителя |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Задняя дверь с электроприводом |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правый поворот/стоп-сигналы и указатели поворота |
| 14 | 15A | Левый поворот/стоп-сигналы и указатели поворота |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокие стоп-сигналы |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), светодиодный индикатор кнопки запуска, пассивная противоугонная система (PATS), пробуждение модуля управления силовым агрегатом (PCM), включение питания 2-го ряда |
| 19 | 20A | Усилитель/сабвуфер (Sony) |
| 20 | 20A | Реле блокировки/разблокировки — автомобили без интеллектуального доступа (LA) |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Управление на руле, интеллектуальный доступ (IA), переключатель фар |
| 24 | 15A | Бортовая диагностика (OBDII) |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Модуль глобальной системы позиционирования (GPS) |
| 27 | 20A | интеллектуальный доступ (ИА) |
| 28 | 15A | Замок зажигания (без IA), соленоид блокировки ключа, запуск кнопкой (с IA) |
| 29 | 20A | Радио, Многофункциональный экран, Электронная отделочная панель, Модуль SYNC® |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Подсветка выключателя блокировки, люк в крыше, электрические стеклоподъемники, компас/зеркало заднего вида с автоматическим затемнением |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Система обнаружения заднего хода, Камера заднего вида, Монитор слепых зон |
| 35 | 5A | Проекционный дисплей, Регулировка уровня фар |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Климат-контроль (двигатели 3,5 л/3,7 л) |
| 38 | 10A | Не используется (запасной) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, подсветка номерного знака |
| 41 | 7.5A | Датчик классификации пассажиров (OCS), модуль управления системами пассивной безопасности |
| 42 | 5A | Переключатель управления системой помощи при подъеме по склону (двигатель 2,0 л) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Светодиодные сигнальные зеркала |
| 48 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 49 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Дворники |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Лунная крыша |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Не используется |
| 11 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 12 | — | Не используется |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Power Point #1 (корзина консоли) |
| 21 | 20А** | Розетка в грузовом отсеке |
| 22 | — | Не используется |
| 23 | 30А** | Модуль сиденья водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла |
| 27 | 20А** | Передняя розетка/прикуриватель |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Реле заднего сиденья |
| 37 | — | Реле стоп-сигналов правого буксировщика прицепа (ТТ) |
| 38 | — | Не используется |
| 39 | 40А** | Вентилятор охлаждения (автомобили с ТТ) |
| 39 | 60А** | Вентилятор охлаждения (автомобили без ТТ) |
| 40 | 40А** | Охлаждающий вентилятор (только ТТ) |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 25А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркало с подогревом |
| 51 | — | Не используется |
| 52 | — | Реле стоп-сигнала |
| 53 | — | Реле стоп-сигналов левого ТТ/поворотников |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15 А* | Модуль управления коробкой передач (TCM) (двигатель 2,0 л) |
| 57 | 20 А* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 15 А* | Стоп-сигналы |
| 61 | 10A* | Разблокировка заднего сиденья |
| 62 | 10A* | Муфта кондиционера |
| 63 | 15A* | Реле стоп-сигналов/поворотников ТТ |
| 64 | 20 А* | Мотор заднего стеклоочистителя |
| 65 | 15A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20 А* | Мощность транспортного средства (VPWR) #2 |
| 68 | 15A* | ВПВР №4 |
| 69 | 15A* | ВПВР №1 (двигатели 3,5/3,7 л) |
| 69 | 20 А* | VPWR №1 (двигатель 2,0 л) |
| 70 | 10A* | Реле кондиционера, VPWR #3, модуль полного привода (двигатели 3,5/3,7 л), активная заслонка решетки радиатора (AGS) (двигатель 2,0 л) |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Диод муфты кондиционера (двигатели 3,5/3,7 л) |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20 А* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15A* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20 А* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Реле PCM, блокировка PCM (двигатели 3,5/3,7 л) |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | — | Не используется |
| 89 | 5A* | Электродвигатели корректора фар (только для Китая) |
| 90 | 10 А* | PCM |
| 91 | 10 А* | Адаптивный круиз-контроль (двигатели 3,5/3,7 л) |
| 91 | 5A* | Прогрев АКПП (двигатель 2,0 л) |
| 92 | 10 А* | Модуль АБС |
| 93 | 5A* | Реле электровентилятора/обогрева заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Диод соленоида продувки адсорбера (CPS) (двигатель 2,0 л) |
| 97 | — | Диод прогрева АКПП (двигатель 2,0 л) |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2013
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее интеллектуальное окно водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Реле ламп запроса |
| 5 | 20A | Не используется (запасной) |
| 6 | 5A | Радиочастотный модуль |
| 7 | 7.5A | Переключатель зеркал с электроприводом, переключатель сиденья с памятью, модуль сиденья водителя |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Задняя дверь с электроприводом |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правые указатели поворота |
| 14 | 15A | Левые поворотники |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокие стоп-сигналы |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов, светодиод кнопки пуска, пассивная противоугонная система, пробуждение модуля управления силовым агрегатом, включение питания второго ряда |
| 19 | 20A | Усилитель (Сони) |
| 20 | 20A | Реле блокировки/разблокировки — автомобили без интеллектуального доступа (LA) |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Управление на руле, Интеллектуальный доступ (IA), Переключатель фар |
| 24 | 15A | Бортовая диагностика |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Модуль глобальной системы позиционирования |
| 27 | 20A | Интеллектуальный доступ (IA) |
| 28 | 15A | Замок зажигания (без LA), соленоид блокировки ключа, запуск с кнопки (с LA) |
| 29 | 20A | Радио, Многофункциональный экран, Электронная отделочная панель, Модуль SYNC® |
| 30 | 15A | Передние парковочные фонари, Дополнительные парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Подсветка выключателя блокировки, люк, электрические стеклоподъемники (спереди водителя), компас/зеркало заднего вида с автоматическим затемнением |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Система обнаружения заднего хода, Камера заднего вида, Монитор слепых зон |
| 35 | 5A | Проекционный дисплей, Регулировка уровня фар |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Климат-контроль (двигатели 3,5 л/3,7 л) |
| 38 | 10A | Не используется (запасной) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, подсветка номерного знака |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Переключатель управления системой помощи при подъеме по склону (двигатель 2,0 л) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Светодиодные сигнальные зеркала |
| 48 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 49 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Дворники |
| 5 | 40 А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | PowerPoint #2 (консоль сзади) |
| 10 | — | Не используется |
| 11 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 12 | — | Не используется |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40 А** | Двигатель вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | PowerPoint № 1 (консольная корзина) |
| 21 | 20А** | силовая установка грузового отсека |
| 22 | — | Не используется |
| 23 | 30А** | Модуль сиденья водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40 А** | Обогрев заднего стекла |
| 27 | 20А** | Передняя розетка/зажигалка |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Реле заднего сиденья |
| 37 | — | Реле стоп-сигналов правого буксировщика прицепа (ТТ) |
| 38 | — | Не используется |
| 39 | 40 А** | Вентилятор охлаждения (автомобили с ТТ) |
| 39 | 60А** | Вентилятор охлаждения (автомобили без ТТ) |
| 40 | 40 А** | Охлаждающий вентилятор (только ТТ) |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 25А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15A* | Зеркало с подогревом |
| 51 | — | Не используется |
| 52 | — | Реле стоп-сигнала |
| 53 | — | Реле стоп-сигналов левого ТТ/поворотников |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15A* | Модуль управления коробкой передач (TCM) (двигатель 2,0 л) |
| 57 | 20A* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 15A* | Остановить лайнпс |
| 61 | 10 А* | Разблокировка заднего сиденья |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15A* | Реле стоп-сигналов/поворотников ТТ |
| 64 | 20A* | Мотор заднего стеклоочистителя |
| 65 | 15A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20A* | Мощность транспортного средства (VPWR) #2 |
| 68 | 15A* | ВПВР №4 |
| 69 | 15A* | VPWR №1 (двигатели 3,5/3,7 л) |
| 69 | 20A* | VPWR №1 (двигатель 2,0 л) |
| 70 | 10 А* | Реле кондиционера, VPWR #3, модуль полного привода (двигатели 3,5/3,7 л), активная заслонка решетки радиатора (AGS) (двигатель 2,0 л) |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Диод муфты кондиционера (двигатели 3,5/3,7 л) |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20A* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15A* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Реле PCM, блокировка PCM (двигатели 3,5/3,7 л) |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | — | Не используется |
| 89 | 5A* | Электродвигатели корректора фар (только для Китая) |
| 90 | 10 А* | PCM, модуль управления коробкой передач (TCM) (двигатель 2,0 л) |
| 91 | 10 А* | Адаптивный круиз-контроль (двигатели 3,5/3,7 л) |
| 91 | 5A* | Прогрев АКПП (двигатель 2,0 л) |
| 92 | 10 А* | Модуль АБС |
| 93 | 5A* | Реле электровентилятора/обогрева заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Диод соленоида продувки адсорбера (CPS) (двигатель 2,0 л) |
| 97 | — | Диод прогрева АКПП (двигатель 2,0 л) |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее интеллектуальное окно водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Реле ламп запроса |
| 5 | 20A | Не используется (запасной) |
| 6 | 5A | Радиочастотный модуль |
| 7 | 7.5A | Переключатель зеркал с электроприводом, переключатель сиденья с памятью, модуль сиденья водителя |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Задняя дверь с электроприводом |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правые указатели поворота |
| 14 | 15A | Левые поворотники |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокие стоп-сигналы |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов, светодиод кнопки пуска, пассивная противоугонная система, пробуждение модуля управления силовым агрегатом, включение питания второго ряда |
| 19 | 20A | Усилитель (Сони) |
| 20 | 20A | Реле блокировки/разблокировки — автомобили без интеллектуального доступа |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Управление на руле, Интеллектуальный доступ, Переключатель фар |
| 24 | 15A | Бортовая диагностика |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Модуль глобальной системы позиционирования |
| 27 | 20A | Интеллектуальный доступ |
| 28 | 15A | Замок зажигания (без интеллектуального доступа), соленоид блокировки ключа, запуск с помощью кнопки (с интеллектуальным доступом) |
| 29 | 20A | Радио, Многофункциональный экран, Электронная отделочная панель, Модуль SYNC |
| 30 | 15A | Передние парковочные фонари, Дополнительные парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Подсветка выключателя блокировки, люк, электрические стеклоподъемники (спереди водителя), компас/зеркало заднего вида с автоматическим затемнением |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Система обнаружения заднего хода, Камера заднего вида, Монитор слепых зон |
| 35 | 5A | Проекционный дисплей, Регулировка уровня фар |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Климат-контроль (двигатели 3,5 л/3,7 л) |
| 38 | 10A | Не используется (запасной) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, подсветка номерного знака |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Переключатель управления системой помощи при подъеме по склону (двигатель 2,0 л) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Светодиодные сигнальные зеркала |
| 48 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 49 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Дворники |
| 5 | 40А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Не используется |
| 11 | — | Обогрев заднего стекла и реле обогрева зеркал |
| 12 | — | Не используется |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Power Point #1 (корзина консоли) |
| 21 | 20А** | Розетка в грузовом отсеке |
| 22 | — | Не используется |
| 23 | 30А** | Модуль сиденья водителя |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла |
| 27 | 20А** | Передняя розетка или прикуриватель |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Реле заднего сиденья |
| 37 | — | Реле правого стоп-сигнала/поворотников прицепа |
| 38 | — | Не используется |
| 39 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 39 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 40 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 25А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15A* | Зеркало с подогревом |
| 51 | — | Не используется |
| 52 | — | Реле стоп-сигнала |
| 53 | — | Левое реле фар тягача/поворотников прицепа |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15 А* | Модуль управления коробкой передач (двигатель 2,0 л) |
| 57 | 20 А* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10A* | Выключатель тормоза |
| 60 | 15A* | Стоп-сигналы |
| 61 | 10A* | Разблокировка заднего сиденья |
| 62 | 10A* | Муфта кондиционера |
| 63 | 15A* | Реле фар буксировки/поворота прицепа |
| 64 | 20 А* | Мотор заднего стеклоочистителя |
| 65 | 15A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20 А* | Мощность автомобиля №2 |
| 68 | 15A* | Мощность автомобиля №4 |
| 69 | 15A* | Мощность автомобиля №1 (двигатели 3,5/3,7 л) |
| 69 | 20 А* | Мощность автомобиля №1 (двигатель 2,0 л) |
| 70 | 10A* | Реле кондиционера Mr, Мощность автомобиля №3, Модуль полного привода (двигатели 3,5/3,7 л), Активная заслонка решетки радиатора (двигатель 2,0 л) |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Диод муфты кондиционера Mr (двигатели 3,5/3,7 л) |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20 А* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15A* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20 А* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 7,5 А* | Реле модуля управления силовым агрегатом, контроль активности модуля управления силовым агрегатом (двигатели 3,5/3,7 л) |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | — | Не используется |
| 89 | 5A* | Электродвигатели корректора фар (только для Китая) |
| 90 | 10 А* | Модуль управления силовым агрегатом, модуль управления коробкой передач (двигатель 2,0 л) |
| 91 | 10 А* | Адаптивный круиз-контроль (двигатели 3,5/3,7 л) |
| 91 | 5A* | Прогрев АКПП (двигатель 2,0 л) |
| 92 | 10 А* | Модуль антиблокировочной тормозной системы |
| 93 | 5A* | Реле электровентилятора/обогрева заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Электромагнитный диод продувки адсорбера (двигатель 2,0 л) |
| 97 | — | Диод прогрева АКПП (двигатель 2,0 л) |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |

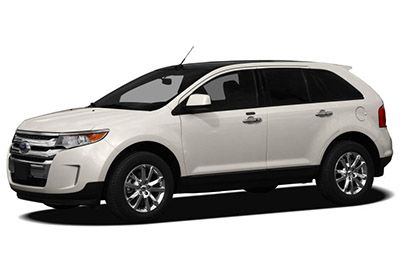

Дополнительная информация: Ford Edge (2011-2014)
Ford сделал себе имя на автомобильном рынке благодаря своим прочным, но ориентированным на производительность автомобилям. Он популярен своими привлекательными внедорожниками. Edge — одна из популярных моделей, которая также подняла планку для других внедорожников. В 2007 году Ford выпустил роскошный внедорожник, способный обеспечить как прочный четырехколесный автомобиль, так и внедорожник. В частности, он был переработан для того же года с большей мускульной массой и внедорожными возможностями.
Edge имеет все те функции, которые делают его мастером на все руки. Edge Cherokee 2014 года оснащен оптимальным уровнем управляемости и управления привлекательным интерьером. Просторная задняя часть также является преимуществом, которое делает его подходящим для семьи.
В базовой комплектации Edge 2011 года оснащается 285-сильным двигателем V6. Он также поставляется с двумя разными колесными дисками. Вы можете получить либо задний привод, либо полноприводную систему. Кроме того, поскольку это спортивный внедорожник, он оснащен различными вспомогательными средствами для бездорожья, такими как селектор местности, подвеска Airlift, аудиосистема с шестью динамиками, телескопическое рулевое колесо и т. Д.
Если вы ищете роскошную поездку с символами статуса, Edge держит планку нетронутой. Помимо всех функций, дополнительные функции, такие как система Ford MyKey, голосовая информационно-развлекательная система с 8-дюймовым сенсорным экраном, которая обеспечивает непревзойденное развлечение.
Более поздняя версия Edge подходит на основе краш-теста, поскольку она относительно безопаснее, но есть некоторые обстоятельства, поскольку в том же сегменте есть внедорожники, которые сравнительно безопаснее, чем эта модель. Национальная администрация безопасности дорожного движения присвоила Edge общую оценку в четыре звезды за краш-тесты при опрокидывании и пять звезд за испытания на боковой удар. С такими оптимальными показателями безопасности это был автомобиль со всеми функциями безопасной езды.
