Предохранители и реле Ford Edge (2007-2010)
Схемы относятся к указанным годам и вариантам Ford Edge (2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Edge 2007-2010 гг.
Предохранители прикуривателя (розетка)предохранители №17, №64, №65 и №66 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

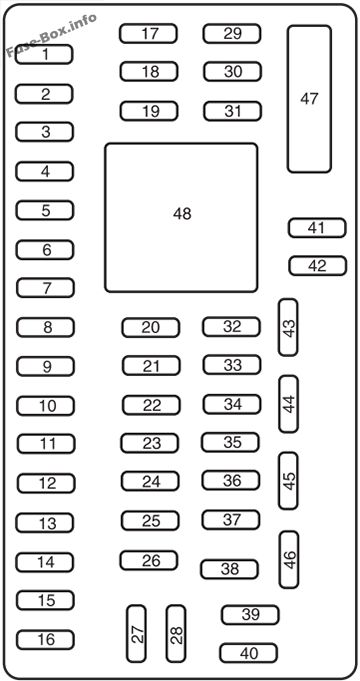

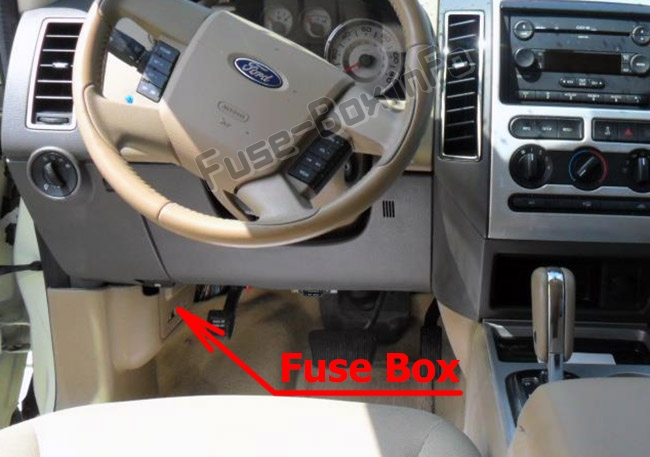

Пассажирский салон
Панель предохранителей расположена за панелью отделки с левой стороны пространства для ног водителя рядом со стояночным тормозом за крышкой.
Чтобы снять панель отделки, сдвиньте рычаг фиксатора вправо, затем вытащите панель отделки.
Чтобы снять крышку панели предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы установить на место крышку панели предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки до щелчка. Аккуратно потяните за крышку, чтобы убедиться, что она надежно закреплена.
Чтобы переустановить панель отделки, совместите выступы в нижней части панели с пазами, закройте панель и сдвиньте рычаг фиксатора влево, чтобы зафиксировать панель.

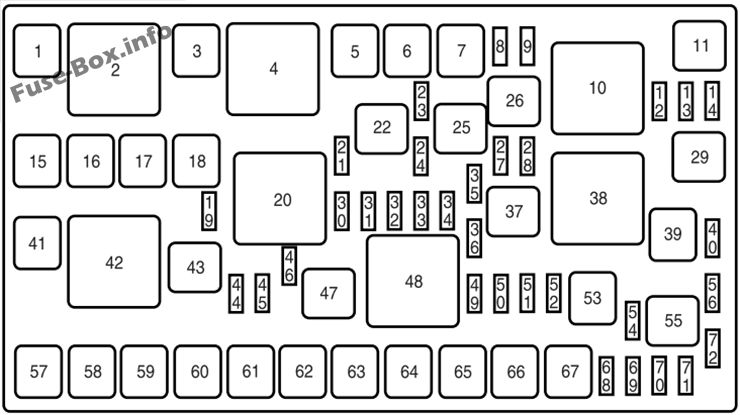

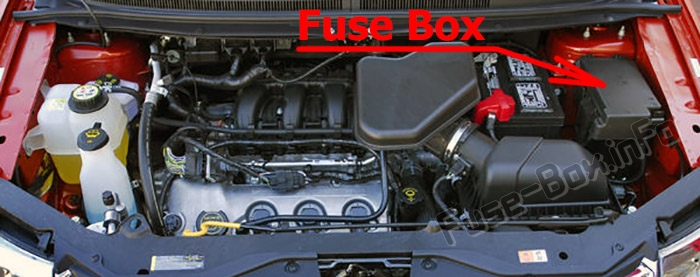

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Семейная развлекательная система (FES)/Управление задними сиденьями |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, сиденье 2-го ряда, система контроля давления в шинах (TPMS), блокировка переключения передач (BSI) |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод |
| 12 | 7.5A | Переключатель зеркал с электроприводом, память сиденья с электроприводом со стороны водителя, модуль сиденья водителя - питание поддержания (KA) |
| 13 | 7.5A | Не используется (запасной) |
| 14 | 10A | Не используется (запасной) |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Питание всех электродвигателей блокировки, отпирание задней поднимающейся двери, люк в крыше |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса/Внутренние лампы |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель отмены овердрайва |
| 31 | 10A | Компас, Зеркало заднего вида с автоматическим затемнением |
| 32 | 10A | Не используется (запасной) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Датчик угла поворота рулевого колеса |
| 35 | 10A | Система помощи при парковке сзади, полный привод, модуль обогрева сиденья |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Функция отсрочки включения подсветки переключателя радио и замка |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего дворника |
| 44 | 10A | Аксессуар для клиентов |
| 45 | 5A | Логика переднего стеклоочистителя, питание реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Реле электровентилятора |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 5 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 6 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 7 | — | Не используется |
| 8 | 10 А* | Генератор |
| 9 | 20 А* | Стояночные фонари для буксировки прицепа |
| 10 | — | Не используется |
| 11 | — | Реле стояночных огней прицепа |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 40А** | Двигатель насоса АБС |
| 16 | 30А** | Передние сиденья с подогревом |
| 17 | 20А** | Прикуриватель/розетка |
| 18 | 30А** | Панорамная лунная крыша |
| 19 | — | Диод топливного насоса |
| 20 | — | Реле ПКМ |
| 21 | 7,5 А* | PCM - Keep live power (KA) |
| 22 | — | Реле левого стоп-сигнала/поворотника буксировки прицепа |
| 23 | — | Не используется |
| 24 | 15 А* | Левый стоп-сигнал/поворотник для буксировки прицепа |
| 25 | — | Реле освобождения заднего сиденья |
| 26 | — | Реле топливного насоса |
| 27 | 10 А* | Разблокировка заднего сиденья |
| 28 | 15 А* | Зеркало с подогревом |
| 29 | — | Реле обогрева зеркал |
| 30 | 15 А* | VPWR 1 - ПКМ |
| 31 | 10 А* | ВПВР 3 - ПКМ |
| 32 | 10 А* | ВПВР 2 - ПКМ |
| 33 | 15 А* | ВПВР 4 - ПКМ |
| 34 | — | Не используется |
| 35 | 10 А* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | — | Реле муфты кондиционера |
| 38 | — | Реле обогревателя заднего стекла |
| 39 | 40А** | Обогрев заднего стекла |
| 40 | — | Не используется |
| 41 | 30А** | Стартер |
| 42 | — | Реле стартера |
| 43 | — | Реле резервной лампы |
| 44 | 10 А* | Резервные лампы |
| 45 | — | Не используется |
| 46 | 15 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 47 | — | Реле правого стоп-сигнала/поворотника буксировки прицепа |
| 48 | — | Реле запуска/пуска |
| 49 | 10 А* | ПКМ ИСПР |
| 50 | 10 А* | АБС пуск/запуск |
| 51 | — | Не используется |
| 52 | 5A* | Катушка реле топливного насоса |
| 53 | 30А** | SPDJB Запустить/Запустить |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Диод муфты кондиционера |
| 57 | 40А** | Клапаны АБС |
| 58 | 30А** | Передние дворники |
| 59 | — | Не используется |
| 60 | 30А** | Водительское сиденье с электроприводом |
| 61 | 30А** | Пассажирское сиденье с электроприводом |
| 62 | — | Не используется |
| 63 | 40А** | Двигатель вентилятора |
| 64 | 20А** | Прикуриватель/розетка |
| 65 | 20А** | Прикуриватель/розетка |
| 66 | 20А** | Прикуриватель/розетка |
| 67 | — | Не используется |
| 68 | 15 А* | Топливный насос |
| 69 | — | Не используется |
| 70 | — | Не используется |
| 71 | 10 А* | Стоп-сигналы |
| 72 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
2008
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Семейная развлекательная система (FES)/ Управление задними сиденьями, SYNC |
| 4 | 30A | Переднее интеллектуальное окно водителя |
| 5 | 10A | Подсветка клавиатуры, сиденье 2-го ряда, система контроля давления в шинах (TPMS), блокировка переключения передач (BSI) |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (слева) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод |
| 12 | 7.5A | Переключатель зеркал с электроприводом, память сиденья с электроприводом со стороны водителя, модуль сиденья водителя - питание поддержания (KA) |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Модуль задней двери с электроприводом |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Питание всех электродвигателей блокировки, отпирание задней поднимающейся двери, люк в крыше |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса/Внутренние лампы |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель отмены овердрайва |
| 31 | 10A | Зеркало заднего вида с автоматическим затемнением |
| 32 | 10A | Не используется (запасной) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Датчик угла поворота рулевого колеса |
| 35 | 10A | Система помощи при парковке сзади, полный привод, модуль обогрева сиденья |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Функция отсрочки включения подсветки переключателя радио и замка |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего дворника |
| 44 | 10A | Аксессуар для клиентов |
| 45 | 5A | Логика переднего стеклоочистителя, питание реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Реле электровентилятора |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 5 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 6 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 7 | — | Не используется |
| 8 | 10 А* | Генератор |
| 9 | 20 А* | Стояночные фонари для буксировки прицепа |
| 10 | — | Не используется |
| 11 | — | Реле стояночных огней прицепа |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 40А** | Двигатель насоса АБС |
| 16 | 30А** | Передние сиденья с подогревом |
| 17 | 20А** | Прикуриватель/розетка |
| 18 | 20А** | Панорамная лунная крыша |
| 19 | — | Диод топливного насоса |
| 20 | — | Реле ПКМ |
| 21 | 7,5 А* | PCM - Keep live power (KA) |
| 22 | — | Реле левого стоп-сигнала/поворотника буксировки прицепа |
| 23 | — | Встроенный диод запуска одним касанием (OTIS) |
| 24 | 10 А* | Левый стоп-сигнал/поворотник для буксировки прицепа |
| 25 | — | Реле освобождения заднего сиденья |
| 26 | — | Реле топливного насоса |
| 27 | 10 А* | Разблокировка заднего сиденья |
| 28 | 15 А* | Зеркало с подогревом |
| 29 | — | Реле обогрева зеркал |
| 30 | 15 А* | VPWR 1 - ПКМ |
| 31 | 10 А* | ВПВР 3 - ПКМ |
| 32 | 10 А* | ВПВР 2 - ПКМ |
| 33 | 15 А* | ВПВР 4 - ПКМ |
| 34 | — | Не используется |
| 35 | 10 А* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | — | Реле муфты кондиционера |
| 38 | — | Реле обогревателя заднего стекла |
| 39 | 40А** | Обогрев заднего стекла |
| 40 | — | Не используется |
| 41 | 30А** | Стартер |
| 42 | — | Реле стартера |
| 43 | — | Реле резервной лампы |
| 44 | 10 А* | Резервные лампы |
| 45 | — | Не используется |
| 46 | 10 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 47 | — | Реле правого стоп-сигнала/поворотника буксировки прицепа |
| 48 | — | Реле запуска/пуска |
| 49 | 10 А* | ПКМ ИСПР |
| 50 | 10 А* | АБС пуск/запуск |
| 51 | — | Не используется |
| 52 | 5A* | Катушка реле топливного насоса |
| 53 | 30А** | SPDJB Запустить/Запустить |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Диод муфты кондиционера |
| 57 | 40А** | Клапаны АБС |
| 58 | 30А** | Передние дворники |
| 59 | 30А** | Задняя дверь с электроприводом |
| 60 | 30А** | Водительское сиденье с электроприводом |
| 61 | 30А** | Пассажирское сиденье с электроприводом |
| 62 | — | Не используется |
| 63 | 40А** | Двигатель вентилятора |
| 64 | 20А** | Прикуриватель/розетка |
| 65 | 20А** | Прикуриватель/розетка |
| 66 | 20А** | Прикуриватель/розетка |
| 67 | — | Не используется |
| 68 | 15 А* | Топливный насос |
| 69 | — | Не используется |
| 70 | — | Не используется |
| 71 | 10 А* | Стоп-сигналы |
| 72 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
2009
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | SYNC |
| 4 | 30A | Переднее интеллектуальное окно водителя |
| 5 | 10A | Подсветка клавиатуры, сиденье 2-го ряда, система контроля давления в шинах (TPMS), блокировка переключения тормозов (BSI), интеллектуальная распределительная коробка (SJB) |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж, Окружающее освещение |
| 11 | 10A | Полный привод |
| 12 | 7.5A | Переключатель зеркал с электроприводом, память сиденья с электроприводом со стороны водителя, модуль сиденья водителя - питание поддержания (KA) |
| 13 | 5A | Спутниковое радио |
| 14 | 10A | Модуль задней двери с электроприводом |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | Подогрев сидений, четырехканальный усилитель (Audiophile amp) |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель отмены овердрайва |
| 31 | 10A | Зеркало заднего вида с автоматическим затемнением |
| 32 | 10A | Не используется (запасной) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Датчик угла поворота рулевого колеса |
| 35 | 10A | Система помощи при парковке сзади, полный привод, модуль обогрева сиденья |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Функция отсрочки включения подсветки выключателя радио и замка, окружающее освещение |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего дворника |
| 44 | 10A | Аксессуар для клиентов |
| 45 | 5A | Логика переднего стеклоочистителя, питание реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Реле электровентилятора |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 5 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 6 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 7 | — | Не используется |
| 8 | 10 А* | Генератор |
| 9 | 20A* | Стояночные фонари для буксировки прицепа |
| 10 | — | Не используется |
| 11 | — | Реле стояночных огней прицепа |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 40А** | Двигатель насоса АБС |
| 16 | 30А** | Передние сиденья с подогревом |
| 17 | 20А** | Прикуриватель/розетка |
| 18 | 20А** | Панорамная лунная крыша |
| 19 | — | Диод топливного насоса |
| 20 | — | Реле ПКМ |
| 21 | 7,5 А* | PCM - Keep live power (KA) |
| 22 | — | Реле левого стоп-сигнала/поворотника буксировки прицепа |
| 23 | — | Встроенный диод запуска одним касанием (OTIS) |
| 24 | 10 А* | Левый стоп-сигнал/поворотник для буксировки прицепа |
| 25 | — | Реле освобождения заднего сиденья |
| 26 | — | Реле топливного насоса |
| 27 | 10 А* | Разблокировка заднего сиденья |
| 28 | 15 А* | Зеркало с подогревом |
| 29 | — | Реле обогрева зеркал |
| 30 | 15 А* | VPWR 1 - ПКМ |
| 31 | 10 А* | ВПВР 3 - ПКМ |
| 32 | 10 А* | ВПВР 2 - ПКМ |
| 33 | 15 А* | ВПВР 4 - ПКМ |
| 34 | — | Не используется |
| 35 | 10 А* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | — | Реле муфты кондиционера |
| 38 | — | Реле обогревателя заднего стекла |
| 39 | 40А** | Обогрев заднего стекла |
| 40 | — | Не используется |
| 41 | 30А** | Стартер |
| 42 | — | Реле стартера |
| 43 | — | Реле резервной лампы |
| 44 | 10 А* | Резервные лампы |
| 45 | — | Не используется |
| 46 | 10 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 47 | — | Реле правого стоп-сигнала/поворотника буксировки прицепа |
| 48 | — | Реле запуска/пуска |
| 49 | 10 А* | ПКМ ИСПР |
| 50 | 10 А* | АБС пуск/запуск |
| 51 | — | Не используется |
| 52 | 5A* | Катушка реле топливного насоса |
| 53 | 30А** | SPDJB Запустить/Запустить |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Диод муфты кондиционера |
| 57 | 40А** | Клапаны АБС |
| 58 | 30А** | Передние дворники |
| 59 | 30А** | Задняя дверь с электроприводом |
| 60 | 30 А** | Водительское сиденье с электроприводом |
| 61 | 30А** | Пассажирское сиденье с электроприводом |
| 62 | — | Не используется |
| 63 | 40А** | Двигатель вентилятора |
| 64 | 20А** | Прикуриватель/розетка |
| 65 | 20А** | Прикуриватель/розетка |
| 66 | 20А** | Прикуриватель/розетка |
| 67 | — | Не используется |
| 68 | 15 А* | Топливный насос |
| 69 | — | Не используется |
| 70 | — | Не используется |
| 71 | 10 А* | Стоп-сигналы |
| 72 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Тормозной фонарь высокого крепления (тормоз вкл./выкл.) |
| 3 | 15A | Модуль SYNC® |
| 4 | 30A | Переднее интеллектуальное окно водителя |
| 5 | 10A | Подсветка клавиатуры (сиденья 2-го ряда), блокировка переключения передач (BSI) |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Переключатель зеркал с электроприводом, память сиденья с электроприводом со стороны водителя, модуль сиденья водителя - питание для поддержания активности |
| 13 | 5A | Спутниковое радио |
| 14 | 10A | Задняя дверь с электроприводом - поддержите мощность |
| 15 | 10A | Климат-контроль, GPS-модуль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | Усилитель |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переопределить отменить |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Датчик угла поворота рулевого колеса |
| 35 | 10A | Задний парктроник, Датчик рысканья, Подогрев сидений |
| 36 | 5A | Приемопередатчик пассивной противоугонной системы |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Зеркало заднего вида с автоматическим затемнением |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего дворника |
| 44 | 10A | Аксессуар для клиентов |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Реле электровентилятора |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | 40А** | Вентилятор охлаждения (автомобили с прицепом) |
| 5 | 60А** | Вентилятор охлаждения (автомобили без прицепа) |
| 6 | 40А** | Вентилятор охлаждения (только для прицепа) |
| 7 | — | Не используется |
| 8 | 10 А* | Генератор |
| 9 | 20 А* | Стояночные фонари для буксировки прицепа |
| 10 | — | Не используется |
| 11 | — | Реле стояночных огней прицепа |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 40А** | Двигатель насоса АБС |
| 16 | 30А** | Передние сиденья с подогревом |
| 17 | 20А** | Прикуриватель/розетка |
| 18 | 20А** | Панорамная лунная крыша |
| 19 | — | Диод топливного насоса |
| 20 | — | Реле модуля управления силовым агрегатом (PCM) |
| 21 | 7,5 А* | PCM - оставайтесь на связи |
| 22 | — | Реле левого стоп-сигнала/поворотника буксировки прицепа |
| 23 | — | Встроенный пусковой диод одним касанием |
| 24 | 10 А* | Левый стоп-сигнал/поворотник для буксировки прицепа |
| 25 | — | Реле освобождения заднего сиденья |
| 26 | — | Реле топливного насоса |
| 27 | 10 А* | Разблокировка заднего сиденья |
| 28 | 15 А* | Зеркало с подогревом |
| 29 | — | Реле обогрева зеркал |
| 30 | 15 А* | Мощность автомобиля 1 |
| 31 | 10 А* | Мощность автомобиля 3 |
| 32 | 10 А* | Мощность автомобиля 2 |
| 33 | 15 А* | Мощность автомобиля 4 |
| 34 | — | Не используется |
| 35 | 10 А* | Муфта кондиционера |
| 36 | — | Не используется |
| 37 | — | Реле муфты кондиционера |
| 38 | — | Реле обогревателя заднего стекла |
| 39 | 40А** | Обогрев заднего стекла |
| 40 | — | Не используется |
| 41 | 30А** | Стартер |
| 42 | — | Реле стартера |
| 43 | — | Реле резервной лампы |
| 44 | 10 А* | Резервные лампы |
| 45 | — | Не используется |
| 46 | 10 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 47 | — | Реле правого стоп-сигнала/поворотника буксировки прицепа |
| 48 | — | Реле запуска/запуска |
| 49 | 10 А* | ПКМ ИСПР |
| 50 | 10 А* | АБС пуск/запуск |
| 51 | — | Не используется |
| 52 | 5A* | Питание диода топливного насоса |
| 53 | 30А** | Панель предохранителей в салоне пуск/старт |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Диод муфты кондиционера |
| 57 | 40А** | Клапаны антиблокировочной тормозной системы |
| 58 | 30А** | Передние дворники |
| 59 | 30А** | Задняя дверь с электроприводом |
| 60 | 30А** | Сиденье водителя с электроприводом/модуль памяти |
| 61 | 30А** | Пассажирское сиденье с электроприводом |
| 62 | — | Не используется |
| 63 | 40А** | Двигатель вентилятора |
| 64 | 20А** | Прикуриватель/розетка |
| 65 | 20А** | Прикуриватель/розетка |
| 66 | 20А** | Прикуриватель/розетка |
| 67 | — | Не используется |
| 68 | 15 А* | Топливный насос |
| 69 | — | Не используется |
| 70 | — | Не используется |
| 71 | 10 А* | Выключатель тормоза (стоп-сигналы) |
| 72 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
Дополнительная информация: Ford Edge (2007-2010)
Ford сделал себе имя на автомобильном рынке благодаря своим прочным, но ориентированным на производительность автомобилям. Он популярен своими привлекательными внедорожниками. Edge — одна из популярных моделей, которая также подняла планку для других внедорожников. В 2007 году Ford выпустил роскошный внедорожник, способный обеспечить как прочный четырехколесный автомобиль, так и внедорожник. В частности, он был переработан для того же года с большей мускульной массой и внедорожными возможностями.
Edge имеет все те функции, которые делают его мастером на все руки. Edge Cherokee 2014 года оснащен оптимальным уровнем управляемости и управления привлекательным интерьером. Просторная задняя часть также является преимуществом, которое делает его подходящим для семьи.
В базовой комплектации Edge 2011 года оснащается 285-сильным двигателем V6. Он также поставляется с двумя разными колесными дисками. Вы можете получить либо задний привод, либо полноприводную систему. Кроме того, поскольку это спортивный внедорожник, он оснащен различными вспомогательными средствами для бездорожья, такими как селектор местности, подвеска Airlift, аудиосистема с шестью динамиками, телескопическое рулевое колесо и т. Д.
Если вы ищете роскошную поездку с символами статуса, Edge держит планку нетронутой. Помимо всех функций, дополнительные функции, такие как система Ford MyKey, голосовая информационно-развлекательная система с 8-дюймовым сенсорным экраном, которая обеспечивает непревзойденное развлечение.
Более поздняя версия Edge подходит на основе краш-теста, поскольку она относительно безопаснее, но есть некоторые обстоятельства, поскольку в том же сегменте есть внедорожники, которые сравнительно безопаснее, чем эта модель. Национальная администрация безопасности дорожного движения присвоила Edge общую оценку в четыре звезды за краш-тесты при опрокидывании и пять звезд за испытания на боковой удар. С такими оптимальными показателями безопасности это был автомобиль со всеми функциями безопасной езды.
