Предохранители и реле Ford EcoSport (2018-2021)
Схемы относятся к указанным годам и вариантам Ford EcoSport (2018-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Ford EcoSport 2018-2021..
Предохранители прикуривателя (розетка) в Ford EcoSport это предохранители №17 (передняя розетка/прикуриватель) и №18 (задняя розетка) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

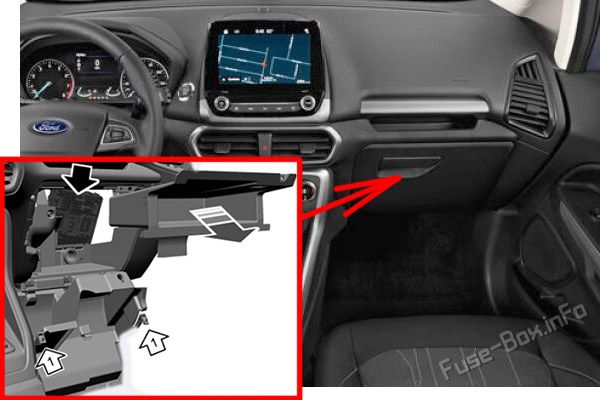

Автомобили с левым рулем: Этот блок предохранителей находится за перчаточным ящиком. Чтобы получить доступ к блоку предохранителей, выполните следующие действия: Откройте бардачок и освободите защелки. Снимите отсек для хранения.

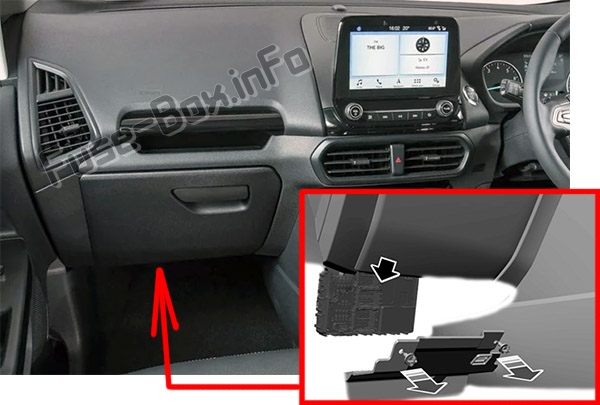

Автомобили с правым рулем: Он расположен за перчаточным ящиком. Для доступа отсоедините и снимите пластиковую крышку.

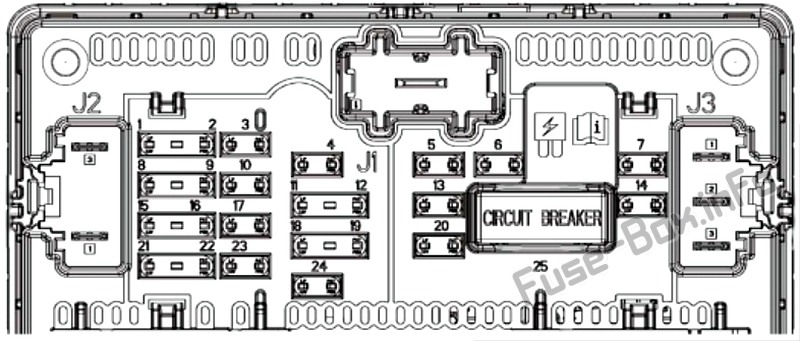

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F01 | 5A | 2018-2019: Блок управления подушками безопасности. |
| F02 | 5A | Датчик влажности и температуры в салоне. |
| F03 | 10A | Модуль помощи при парковке задним ходом. |
| F04 | 10A | Выключатель зажигания. Пусковой переключатель. Ключ в переключателе. |
| F05 | 20A | Реле центрального замка (внутреннее реле BCM). Реле центрального отпирания (внутреннее реле BCM). |
| F06 | 10A | Подсветка выключателя стеклоподъемников водителя и пассажира. Переключение электрического стеклоподъемника водителя с задержкой. Переключатели стеклоподъемников Аксессуар. Подсветка переключателя люка. Модуль люка. Аксессуар с задержкой. |
| F07 | 30A | 2018-2019: Блок управления водительской двери. |
| F08 | - | Не используется. |
| F09 | 5A | Электрохромное внутреннее зеркало. Переключатель управления трансмиссией. |
| F10 | 10A | Разъем Smart Data Link — питание. |
| F11 | 5A | 2020-2021: Телематический блок управления (встроенный модем). |
| F12 | - | Не используется. |
| F13 | 15A | Реле разблокировки водителя (внутреннее реле BCM). Реле двойной блокировки (внутреннее реле BCM). |
| F14 | 30A | 2018-2019: Мощность переключателя стеклоподъемника водителя. |
| F15 | 15A | 2020-2021: Релейный стартер с расширенным силовым модулем. |
| F16 | 15A | 2018-2019: Подача буксировки прицепа Run/Start. |
| F17 | 15A | СИНХР. Электронная финишная панель. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | 10A | 2018-2019: Реле охранной сигнализации (внутреннее реле BCM). |
| F21 | 7.5A | Модуль климат-контроля. |
| F22 | 7.5A | Интеллектуальный разъем канала передачи данных - логика. Модуль управления рулевой колонкой. Приборный щиток. |
| F23 | 20A | Модуль управления звуком. |
| F24 | 20A | 2020-2021: Модуль расширенного режима питания. |
| F25 | 30A | 2018-2019: Электродвигатели стеклоподъемников. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

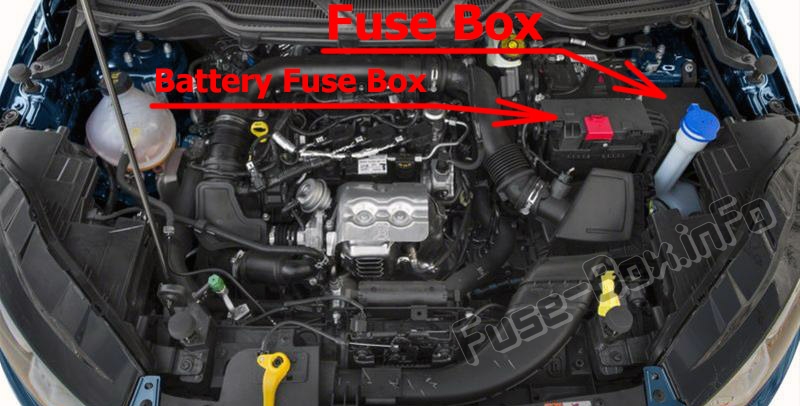

Блок предохранителей находится рядом с аккумулятором.
Блок предохранителей аккумуляторной батареи крепится к положительной клемме аккумуляторной батареи.

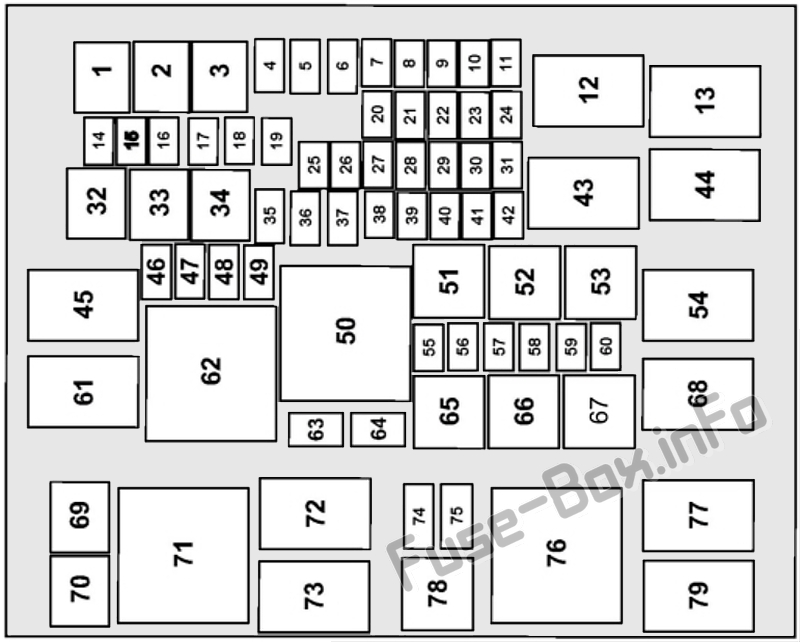

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 60A | Реле 2 вентилятора охлаждения двигателя. |
| 2 | 50A | Реле вентилятора охлаждения двигателя 1. |
| 3 | 40A | Не используется / DC / AC инвертор. |
| 4 | 40A | ABS с электронными клапанами программы стабилизации. |
| 5 | 20А / 30А | 2018-2019: Реле блокировки рулевой колонки. 2020-2021: Водительское сиденье с электроприводом. |
| 6 | 40A | Реле электродвигателя переднего вентилятора. |
| 7 | 10A | Переключатель включения/выключения тормоза. |
| 8 | 20A | Модуль люка. |
| 9 | 15A | Реле заднего омывателя. Катушка реле электродвигателя переднего стеклоочистителя. |
| 10 | 7.5A | Реле муфты кондиционера. |
| 11 | 5A | Катушка реле точки питания. Катушка реле звукового сигнала. Катушка реле бензонасоса. |
| 14 | 10A | Не б/у / Обогрев наружных зеркал. |
| 15 | 5A | Датчик дождя. Катушка реле заднего омывателя. |
| 16 | 10A | Мотор стеклоочистителя заднего стекла. |
| 17 | 20A | Передняя розетка / прикуриватель. |
| 18 | 20A | Задняя точка питания. |
| 19 | - | Не используется. |
| 20 | 20A | Модуль управления силовым агрегатом. |
| 21 | 15A | Подогрев кислородного датчика. Датчик контроля катализатора. Клапан продувки адсорбера. Электромагнитные клапаны изменения фаз газораспределения. Клапан блокировки паров. |
| 22 | 10A | Обмотка реле вентилятора охлаждения двигателя 1. Обмотка реле вентилятора охлаждения двигателя 2. Катушка реле муфты кондиционера. Переменный клапан компрессора кондиционера. Регулируемое управление масляным насосом. Вакуумный соленоид тормоза (1,5 л). Электронный клапан регулятора вакуума (1,0 л). Катушка реле вентилятора съемника (1,0 л) Водяной насос Run/On (1,0 л). Активный затвор решетки. Модуль реле полного привода (2,0 л). |
| 23 | 10А / 20А | Катушки зажигания. |
| 24 | 10A | 2018-2019: Портовые топливные форсунки - PFI (1,5 л). |
| 25 | 15A | Не используется / Усилитель сабвуфера |
| 26 | 20A | 2018-2019: Модуль буксировки прицепа - зарядка аккумулятора. |
| 27 | - | Не используется. |
| 28 | 10A | Левый рог. |
| 29 | 10A | Правый рог. |
| 30 | 15A | 2020-2021: Руль с подогревом. |
| 31 | 5A | 2020-2021: Датчик массового расхода воздуха (2,0 л). |
| 32 | 30A | Питание аккумулятора блока управления кузовным оборудованием. |
| 33 | 60A | ABS с насосом электронной программы стабилизации. |
| 34 | 50A | Модуль буксировки прицепа. |
| 35 | 40A | Реле с подсветкой с подогревом. |
| 36 | 30A | Реле стартера. |
| 37 | 40A | 2020-2021: Обогреватель с положительным температурным коэффициентом. |
| 38 | 20A | 2018-2019: Реле газоразрядных ламп высокой интенсивности левого ближнего света. |
| 39 | 20A | 2018-2019: Правое реле газоразрядной лампы высокой интенсивности с низким уровнем обучения. |
| 40 | 25A | 2020-2021: Подогрев сидений (модуль климат-контроля). |
| 41 | 15A | 2020-2021: Усилитель сабвуфера. |
| 42 | 7.5A | Съемник реле вентилятора (1,0 л). |
| 46 | 30A | 2020-2021: Время переключения питания переключателя стеклоподъемников. |
| 47 | 20A | Реле топливного насоса. |
| 48 | 30A | 2018-2019: Блок управления пассажирской двери. |
| 49 | 20A | 2020-2021: Насос трансмиссионной жидкости с прямым пуском (стоп/старт) - мощность. |
| 55 | 10A | 2018-2019: Коррекция фар. |
| 56 | 5A | Электронный модуль усилителя руля. Модуль управления силовым агрегатом. |
| 57 | 10A | 2020-2021: Старт/Стоп - насос трансмиссионной жидкости. |
| 58 | 10A | Камера заднего вида. Модули слепых зон. |
| 59 | 5A | модуль АБС. |
| 60 | 5A | Обмотка реле с подсветкой. Левое реле обогрева лобового стекла. |
| 63 | 25A | Мотор переднего стеклоочистителя. |
| 64 | 30A | Блок управления кузовным оборудованием — шина запуска/запуска. |
| 69 | - | Не используется. |
| 70 | - | Не используется. |
| 74 | 10A | 2020-2021: Парк дворников с подогревом. |
| 75 | - | Не используется. |
| Реле | ||
| 12 | Модуль управления силовым агрегатом. | |
| 13 | Реле стартера. | |
| 43 | Реле точки питания. | |
| 44 | Реле электродвигателя переднего стеклоочистителя. | |
| 45 | Реле переднего вентилятора. | |
| 50 | Реле запуска/запуска. | |
| 51 | 2018-2019: Реле блокировки руля. | |
| 52 | Реле звукового сигнала. | |
| 53 | 2018-2019: Реле газоразрядных ламп высокой интенсивности левого ближнего света. | |
| 54 | Реле заднего омывателя. | |
| 61 | Реле с подогревом Backlite. Разнесенная антенна. | |
| 62 | Реле 2 вентилятора охлаждения двигателя. | |
| 65 | Реле топливного насоса. | |
| 66 | 2018-2019: Реле газоразрядной лампы высокой интенсивности ближнего света справа. | |
| 67 | Реле муфты кондиционера. | |
| 68 | Реле вентилятора 1 системы охлаждения двигателя. | |
| 71 | Не используется. | |
| 72 | Не используется. | |
| 73 | 2020-2021: Парк дворников с подогревом. | |
| 76 | 2020-2021: Обогреватель с положительным температурным коэффициентом. | |
| 77 | Съемник реле вентилятора. | |
| 78 | Не используется. | |
| 79 | 2020-2021: Обогреватель с положительным температурным коэффициентом. |

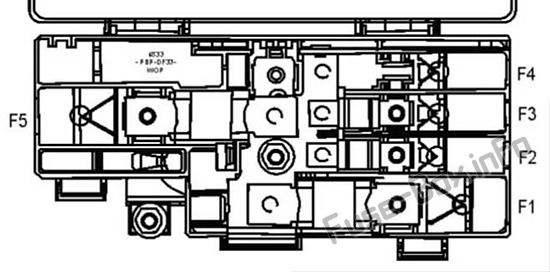

Блок предохранителей аккумуляторной батареи
| Предохранитель № | Номинал предохранителя | Защищенные компоненты |
|---|---|---|
| 1 | 250A | Блок предохранителей в моторном отсеке. |
| 2 | 60A | Электронный модуль усилителя руля. |
| 3 | 100A | Модуль управления кузовом. |
| 4 | 70A | Не используется / Блок управления отоплением. |
| 5 | 275A | Стартер. |
