Предохранители и реле Ford EcoSport (2013-2017)
Схемы относятся к указанным годам и вариантам Ford EcoSport (2013-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford EcoSport 2013-2017
Предохранители прикуривателя (розетка) в Ford EcoSport Это предохранители F31 (передняя розетка) и F32 (задняя розетка) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

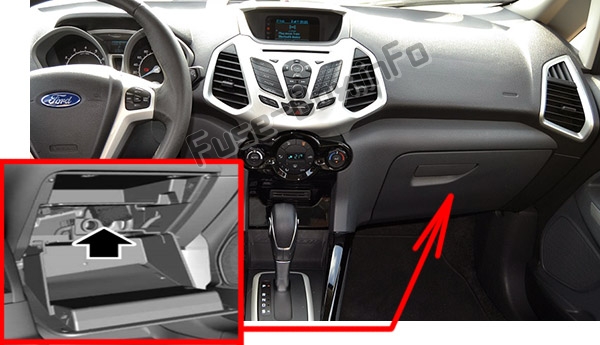

Расположение блока предохранителей
Этот блок предохранителей находится за перчаточным ящиком.
Для доступа: открыть перчаточный ящик, открутить четыре винта и затем снять полку в перчаточном ящике, снять боковую крышку, снять перчаточный ящик в сборе.

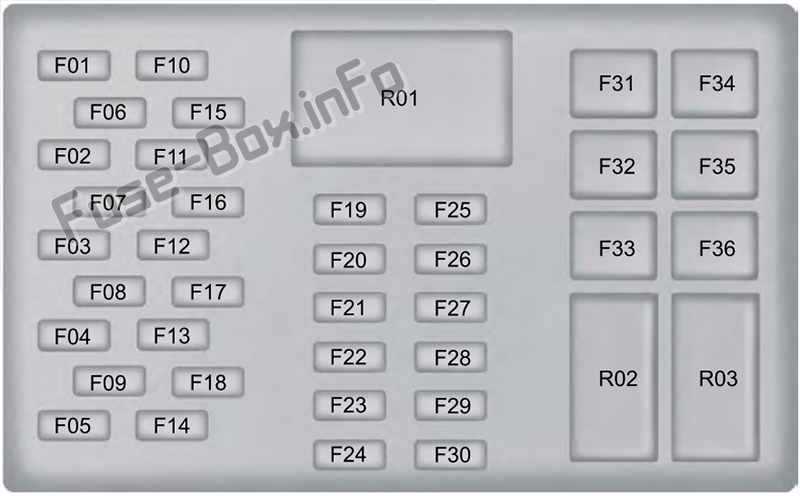

Схема блока предохранителей
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| F01 | 7,5 А | Муфта кондиционера, датчик дождя, электрохромное зеркало |
| F02 | 10 A | Стоп-сигналы |
| F03 | 7,5 А | Фонарь заднего хода |
| F04 | 7,5 А | Регулировка уровня фар |
| F05 | 20 A | Дворники |
| F06 | 15 A | Стеклоочиститель заднего стекла |
| F07 | 15 A | Насос омывателя |
| F08 | - | Не используется |
| F09 | - | Не используется |
| F10 | 15 A | Замок зажигания или реле зажигания без ключа, вспомогательное реле без ключа |
| F11 | 3 A | Приборный щиток |
| F12 | 15 A | Разъем канала передачи данных |
| F13 | 7,5 А | Головка управления отоплением (ручной кондиционер), электронный автоматический контроль температуры, дистанционный приемник (автомобили с системой без ключа), встроенная панель управления, многофункциональный дисплей |
| F14 | 15 A | Аудио, СИНХРОНИЗАЦИЯ |
| F15 | 3 A | Электропривод наружных зеркал, электростеклоподъемники |
| F16 | 20 A | Автомобильный модуль без ключа |
| F17 | 20 A | Автомобильный модуль без ключа |
| F18 | - | Не используется |
| F19 | 7,5 А | Приборный щиток |
| F20 | - | Не используется |
| F21 | - | Не используется |
| F22 | - | Не используется |
| F23 | - | Не используется |
| F24 | - | Не используется |
| F25 | 7,5 А | Блок управления кондиционером, реле вентилятора отопителя, реле передних противотуманных фар |
| F26 | 3 A | Модуль управления подушками безопасности |
| F27 | 10 A | Блок управления кузовным оборудованием (зажигание), пассивная противоугонная система (для автомобилей без системы без ключа), антиблокировочная тормозная система, зажигание (для автомобилей без системы без ключа), комбинация приборов (зажигание), электроусилитель руля (зажигание) |
| F28 | 7,5 А | Педаль акселератора, топливный насос, модуль управления силовым агрегатом (зажигание), модуль АКПП |
| F29 | - | Не используется |
| F30 | - | Не используется |
| F31 | 20 A | Передняя розетка |
| F32 | 20 A | Задняя розетка |
| F33 | - | Не используется |
| F34 | 30 A | Стеклоподъемники водителя и пассажира |
| F35 | 30 A | Переключатели электропривода заднего стекла |
| F36 | - | Не используется |
| Реле | ||
| R01 | Зажигание | |
| R02 | Бесключевая система зажигания | |
| R03 | Аксессуар бесключевой системы |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

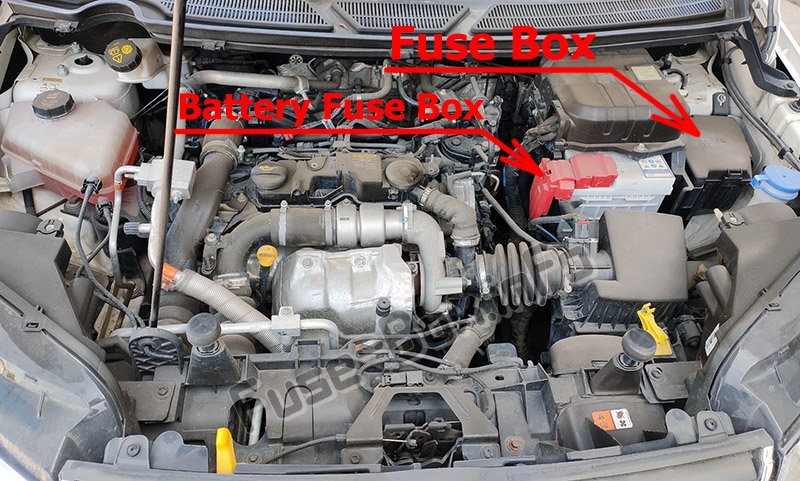

Расположение блока предохранителей

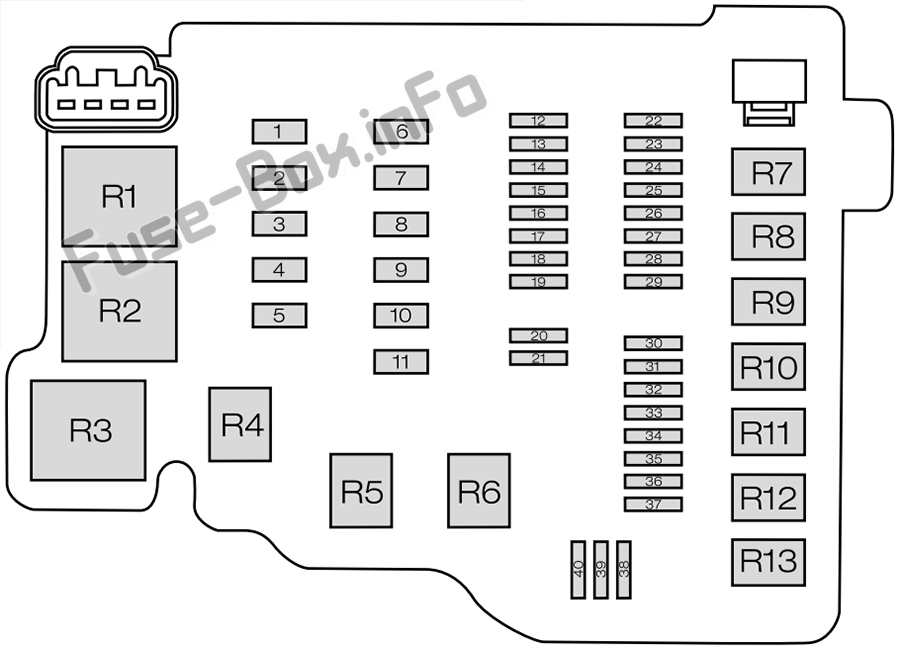

Схема блока предохранителей
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 40 A | Антиблокировочная система тормозов, электронный модуль курсовой устойчивости |
| 2 | 60 A | Высокая скорость вентилятора системы охлаждения |
| 3 | 30 A | Низкая скорость вентилятора системы охлаждения |
| 4 | 40 A | Реле вентилятора отопителя |
| 5 | 60 A | Питание блока предохранителей в салоне (аккумулятор) |
| 6 | 30 A | Дверные замки с электроприводом (кузовной блок управления) |
| 7 | 60 A | Питание блока предохранителей в салоне (реле зажигания) |
| 8 | 60 A | Реле свечей накаливания (дизель) |
| 9 | 30 A | Модуль автоматической коробки передач |
| 10 | - | Не используется |
| 11 | 30 A | Реле стартера |
| 12 | 15 A | Реле дальнего света |
| 13 | - | Не используется |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | 15 A | Реле вентилятора системы охлаждения, модуль управления силовым агрегатом, клапан продувки адсорбера (бензин), перепускной клапан (бензин 1,0 л), клапан регулируемого масляного насоса (бензин 1,0 л), клапан изменения фаз газораспределения (бензин 1,0 л) |
| 17 | 15 A | Лямбда-зонды с подогревом (бензин), регулировка фаз газораспределения (бензин 1,5 л), датчик контроля катализатора (бензин 1,5 л), датчик массового расхода воздуха (бензин 1,5 л и дизель), модуль управления силовым агрегатом (дизель), дозирующий топливный клапан (дизель) , датчик температуры (дизель), датчик скорости автомобиля (дизель), датчик воды в топливе (дизель) |
| 18 | 10 A | Работа на насосе, вакуумный клапан (бензин 1,0 л) |
| 19 | 15/20 А | Катушка зажигания (бензин 1,0 л — 20 А; бензин 1,5 л — 15 А) |
| 20 | - | Не используется |
| 21 | 15 A | Horn |
| 22 | 15 A | Наружное освещение слева (ближний свет) |
| 23 | 15 A | Реле противотуманных фар |
| 24 | 15 A | Поворотники |
| 25 | - | Не используется |
| 26 | - | Не используется |
| 27 | 75 A | Катушка реле модуля управления силовым агрегатом, модуль автоматической коробки передач, модуль управления силовым агрегатом (бензин 1,5 л) |
| 28 | 20 A | Антиблокировочная тормозная система (электронная программа стабилизации) |
| 29 | 75 A | Реле муфты кондиционера |
| 30 | 15 A | Наружное освещение правой стороны (ближний свет) |
| 31 | - | Не используется |
| 32 | 20 A | Электропитание блока управления кузовным оборудованием |
| 33 | 20 A | Обогрев заднего стекла |
| 34 | 20 A | Реле топливного насоса (бензин) |
| 35 | - | Не используется |
| 36 | - | Не используется |
| 37 | - | Не используется |
| 38 | - | Не используется |
| 39 | - | Не используется |
| 40 | - | Не используется |
| Реле | ||
| R1 | Мотор вентилятора охлаждения - высокая скорость | |
| R2 | Модуль свечи накаливания (дизель) | |
| R3 | Модуль управления силовым агрегатом | |
| R4 | Дальний свет | |
| R5 | Horn | |
| R6 | Не используется | |
| R7 | Электродвигатель вентилятора охлаждения — низкая скорость | |
| R8 | Пусковой двигатель | |
| R9 | Кондиционирование воздуха | |
| R10 | Передняя противотуманная фара | |
| R11 | Топливный насос (бензин 1,5 л) | |
| R12 | Резервная лампа | |
| R13 | Вентилятор/вентилятор отопителя |

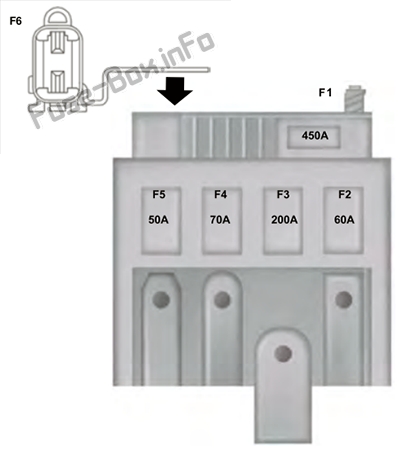

Блок предохранителей аккумуляторной батареи
Этот блок предохранителей прикреплен к положительной клемме аккумуляторной батареи.
| Предохранитель № | Номинал предохранителя | Цепи защищены |
|---|---|---|
| 1 | 450 А | Стартер |
| 2 | 60 A | Рулевое управление с электроусилителем |
| 3 | 200 А | Распределительная коробка двигателя |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | 3 A | Система контроля батареи |
