Предохранители и реле Ford E-Series (2021-2022..)
Схемы относятся к указанным годам и вариантам Ford E-Series (2021-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford E-350 / E-450 2021-2022 гг..
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

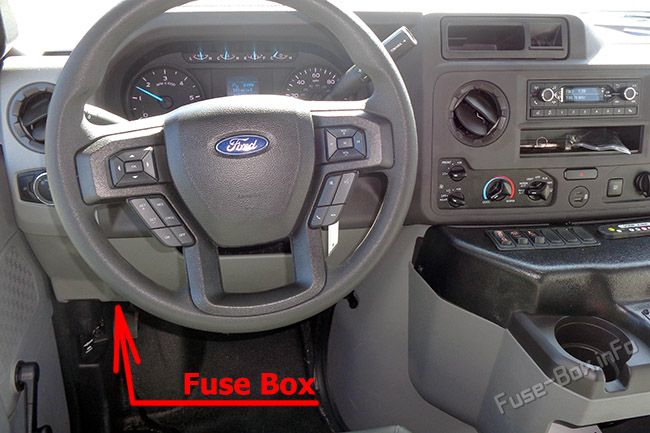

Расположение блока предохранителей
Панель предохранителей находится слева от педали тормоза и закреплена на нижней левой панели капота. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям.

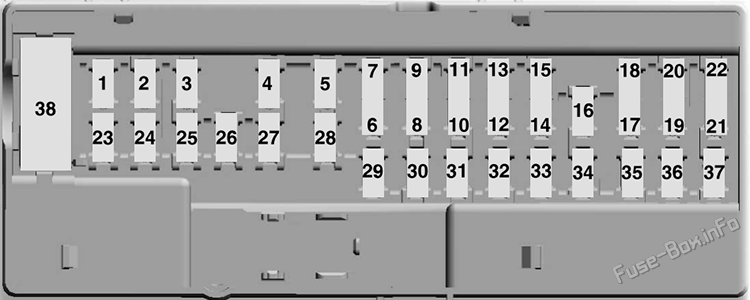

Схема блока предохранителей
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10 A | Выключатель блокировки левой и правой передней дверей (в разрезе). Инвертор (в разрезе). Разъем (раздетое шасси). |
| 3 | 7,5 А | Переключатель электропривода зеркал (в разрезе). Не использовался (разобранное шасси). |
| 4 | 20 A | 2021: Управление тормозами прицепа. |
| 5 | 20 A | Не использовался (запасной). |
| 6 | 10 A | Не использовался (запасной). |
| 7 | 10 A | Не использовался (запасной). |
| 8 | 10 A | Не использовался (запасной). |
| 9 | 10 А / 5 А | Не использовался (запасной). |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7,5 А | Интеллектуальный разъем для передачи данных. Корпоративное подключение к устройству (2021 г.). |
| 13 | 7,5 А | Кластер. Модуль управления рулевой колонкой. |
| 14 | 15 A | Не использовался (запасной). |
| 15 | 15 A | Не использовался (запасной). |
| 16 | — | Не используется. |
| 17 | 7,5 А | Не используется. |
| 18 | 7,5 А | 2021: Переключатель режима климата. 2022: Подача R/S для привода передней смесителя/переключателя режимов климата (в разрезе). Подача R/S к разъему шасси зачистки (зачищенное шасси). |
| 19 | 5 A | Модуль радиоприемопередатчика и блок управления телематики. |
| 20 | 5 A | Выключатель зажигания. |
| 21 | 5 A | Не используется. |
| 22 | 5 A | Соединитель центральной стойки изготовителя кузова (в разрезе). Не использовался (разобранное шасси). |
| 23 | 30 A | Не использовался (запасной). |
| 24 | 30 A | Не использовался (запасной). |
| 25 | 20 A | Не использовался (запасной). |
| 26 | 30 A | Не использовался (запасной). |
| 27 | 30 A | Не использовался (запасной). |
| 28 | 30 A | Не использовался (запасной). |
| 29 | 15 A | Интерфейсный модуль Upfitter (в разрезе). Не использовался (разобранное шасси). |
| 30 | 5 A | Не использовался (запасной). |
| 31 | 10 A | Интеллектуальный разъем для передачи данных. |
| 32 | 20 A | Радио. |
| 33 | — | Не используется. |
| 34 | 30 A | Не использовался (запасной). |
| 35 | 5 A | Переключатель буксировки. |
| 36 | 15 A | Зеркало заднего вида (в разрезе). Камера заднего вида (в разрезе) (2021 г.). Вылет с полосы движения камеры (в разрезе) (2022 г.). Не использовался (разобранное шасси). |
| 37 | 20 A | Не использовался (запасной). |
| 38 | 30 A | Переключатели и моторы заднего стекла (в разрезе). Не использовался (разобранное шасси). |

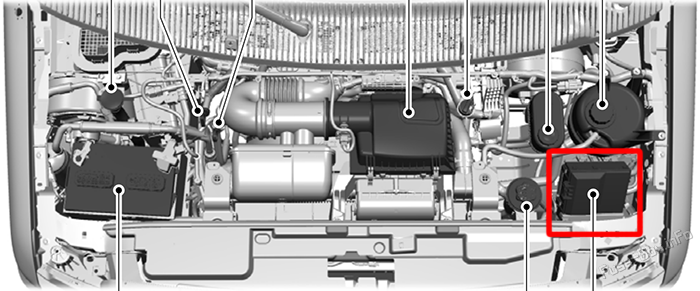

Расположение блока предохранителей

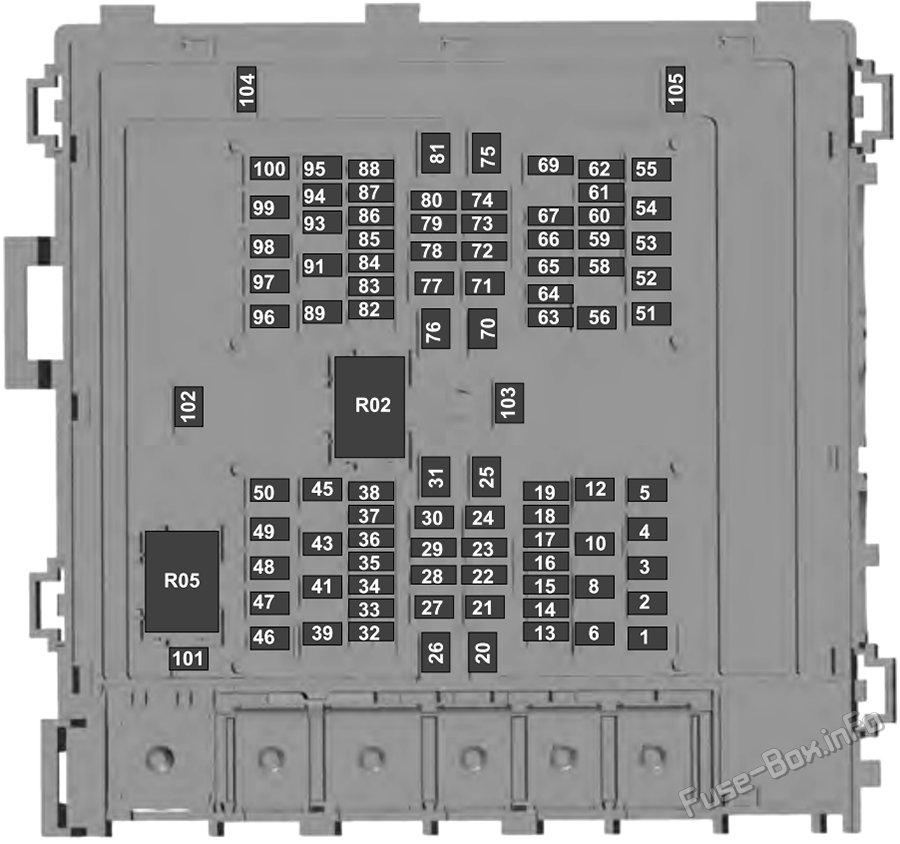

Схема блока предохранителей
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | 20 A | Рог. |
| 2 | 50 A | Двигатель вентилятора. |
| 3 | — | Не используется. |
| 4 | 30 A | Реле стартера. |
| 5 | 20 A | Не использовался (запасной). |
| 6 | 20 A | Реле Upfitter 4 (в разрезе). Не используется (запасной) (разобранное шасси). |
| 8 | — | Не используется. |
| 10 | — | Не используется. |
| 12 | 20 A | Точка питания 4. |
| 13 | 10 A | Датчик рыскания (разобранное шасси). Не используется (запасной) (в разрезе). |
| 14 | 10 A | Радар переднего обзора (в разрезе). Не используется (запасной) (разобранное шасси). |
| 15 | — | Не используется. |
| 16 | — | Не используется. |
| 17 | 10 A | Подача запуска/запуска модуля управления силовым агрегатом. |
| 18 | 10 A | Антиблокировочная тормозная система запуска/запуска подачи. |
| 19 | — | Не используется. |
| 20 | 30 A | Мощность дворников. |
| 21 | — | Не используется. |
| 22 | 10 A | Модуль стеклоочистителя (разборное шасси). Не используется (запасной) (в разрезе). |
| 23 | — | Не используется. |
| 24 | 40 A | Блок управления кузовным оборудованием — подать питание на линию 2. |
| 25 | 50 A | Блок управления кузовным оборудованием - подать питание на питание 1. |
| 26 | — | Не используется. |
| 27 | 20 A | Соединитель рамы кузовостроителя. |
| 28 | — | Не используется. |
| 29 | 10 A | B+ питание 12 В (спецзаказ автомобиля). |
| 30 | 30 A | Сиденье водителя с электроприводом (в разрезе). Не используется (запасной) (разобранное шасси). |
| 31 | — | Не используется. |
| 32 | 20 A | Мощность автомобиля 1. |
| 33 | 20 A | Мощность автомобиля 2. |
| 34 | 10 A | Мощность автомобиля 3. |
| 35 | 20 A | Мощность автомобиля 4. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | 10 A | Реле омывателя (разборное шасси). Не используется (запасной) (в разрезе). |
| 39 | — | Не используется. |
| 41 | 30 A | Разъем управления тормозами прицепа. |
| 43 | 30 A | Разъем приборной панели (разборное шасси). Не используется (запасной) (в разрезе). |
| 45 | — | Не используется. |
| 46 | 10 A | Муфта кондиционера. |
| 47 | 40 A | Реле Upfitter 1 (в разрезе). Не используется (запасной) (разобранное шасси). |
| 48 | — | Не используется. |
| 49 | 30 A | Электронный модуль насоса. |
| 50 | 15 A | Форсунки. |
| 51 | 20 A | Точка питания 1. |
| 52 | 50 A | Aux AC Prep на разъеме центральной стойки автомобиля (в разрезе). Не используется (запасной) (разобранное шасси). Мощность в любое время (PAAT) |
| 53 | 30 A | Парковочные фонари для прицепа. |
| 54 | 40 A | Реле Upfitter 2 (в разрезе). Не используется (запасной) (разобранное шасси). Питание R/S на разъеме панели приборов (2022). |
| 55 | 20 A | Реле Upfitter 3 (в разрезе). Не используется (запасной) (разобранное шасси). |
| 56 | 20 A | Разъем Power Point 2 для подготовки к центральной стойке. |
| 58 | 5 A | Умное зарядное устройство USB. |
| 59 | 10 A | Парковочные фонари 1 (спецзаказ автомобиля). |
| 60 | — | Не используется. |
| 61 | — | Не используется. |
| 62 | — | Не используется. |
| 63 | — | Не используется. |
| 64 | — | Не используется. |
| 65 | — | Не используется. |
| 66 | — | Не используется. |
| 67 | — | Не используется. |
| 69 | — | Не используется. |
| 70 | 40 A | Инвертор. |
| 71 | 30 A | Клапаны антиблокировочной тормозной системы. |
| 72 | 10 A | Переключатель включения и выключения тормоза. |
| 73 | — | Не используется. |
| 74 | — | Не используется. |
| 75 | — | Не используется. |
| 76 | 60 A | Насос антиблокировочной тормозной системы. |
| 77 | 30 A | Питание модуля качества напряжения - модуль управления кузовом. |
| 78 | 10 A | Стоп-сигналы прицепа. |
| 79 | — | Не используется. |
| 80 | 10 A | Фонари заднего хода прицепа. |
| 81 | — | Не используется. |
| 82 | 5 A | Предохранитель запуска/пуска — реле дооснащения (в разрезе) (2021 г.). Предохранитель B+ реле дооснащения (2021 г.). Выключатель Upfitter (заводское расположение для питания зажигания) (2022 г.) |
| 83 | 5 A | 2022: Выключатель Upfitter (дополнительное место для питания в любое время). |
| 84 | — | Не используется. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | — | Не используется. |
| 89 | — | Не используется. |
| 91 | 40 A | Всегда горячий (HAAT) / B+PWR на разъеме центральной стойки (в разрезе). Аккумулятор Питание на разъеме приборной панели (разборное шасси). |
| 93 | 10 A | Парковочные фонари 3 (автомобиль по спецзаказу). |
| 94 | 10 A | Парковочные фонари 2 (спецзаказ автомобиля). |
| 95 | 20 A | Реле стоп-сигналов. |
| 96 | — | Не используется. |
| 97 | 50 A | Двигатель. Разъем на центральной стойке автомобиля. Приборная доска. |
| 98 | 30 A | Зарядка аккумуляторной батареи прицепа. |
| 99 | 40 A | 2021: Разъем панели приборов. 2022: Реле Upfitter 2 (в разрезе) / Не используется (запасное) (разобранное шасси). |
| 100 | — | Не используется. |
| 101 | — | Не используется. |
| 102 | — | Не используется. |
| 103 | — | Не используется. |
| 104 | — | Не используется. |
| 105 | 15 A | Питание прицепа правого и левого стопа и реле указателей поворота. |
| R02 | — | Модуль управления силовым агрегатом. Силовое реле. |
| R05 | — | Не используется. |
