Предохранители и реле Ford E-Series (2015-2020)

Схемы относятся к указанным годам и вариантам Ford E-Series (2015-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford E-Series 2015-2020 гг.

Расположение предохранителей Ford E-Series 2015-2020 гг.

Предохранители прикуривателя (розетки) в Ford E-Series предохранители №65 (разъем 2 (бардачок)), №66 (разъем 3 (вырез B+)), №67 (разъем 1 (панель приборов)) и №72 (прикуриватель/разъем питания) в Блок предохранителей в моторном отсеке.

Расположение блока предохранителей

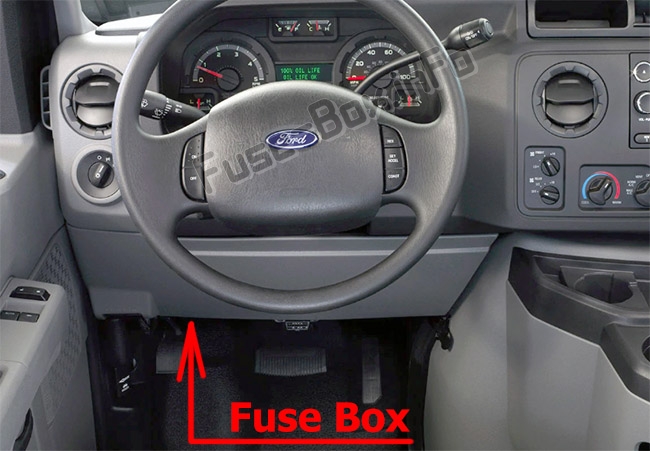

Пассажирский салон

Панель предохранителей расположена слева от педали тормоза и закреплена на нижней левой панели капота.Пассажирский салон

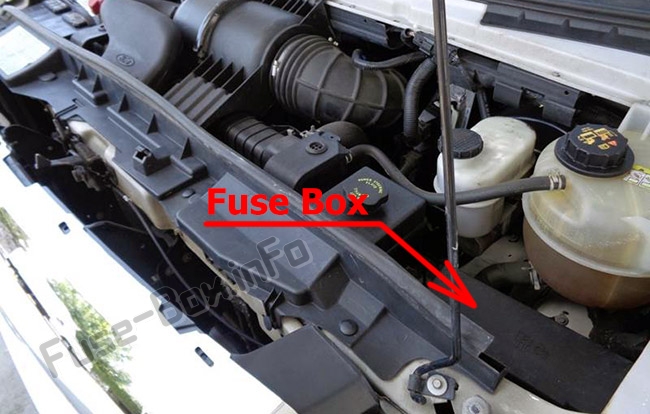

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2015

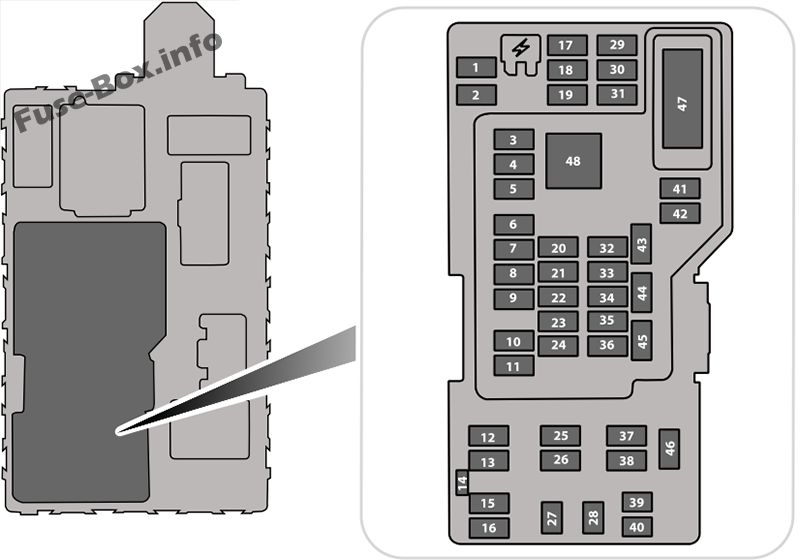

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2015)
№Номинал, АмперЗащищенные компоненты
130 AИнвертор В+
215AНе используется (запасной)
315AНе используется (запасной)
430 AНе используется (запасной)
510AПанель предохранителей в салоне, блокировка переключения тормозов
620AСигнал поворота, Аварийка, Стоп-сигналы
710AЛевый ближний свет
810AПравый ближний свет
915AПодарочные светильники
1015AПереключатель подсветки
1110AНе используется (запасной)
127.5AНе используется (запасной)
135AЗеркала
1410ASYNC, Модуль глобальной системы позиционирования
1510AНе используется (запасной)
1615AНе используется (запасной)
1720AДверные замки
1820AНе используется (запасной)
1925AНе используется (запасной)
2015AДиагностический разъем (кроме раздетого шасси)
2115AНе используется (запасной)
2215AПарковые фонари, Освещение номерного знака
2315AДальний свет
2420AЗвуковой сигнал (кроме разобранного шасси)
2510AТребуемое освещение
2610AКластер (кроме разобранного шасси)
2720AПитание замка зажигания
285AОтключение звука (начало)
295AКластер (кроме разобранного шасси)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль ограничений
3310AКонтроллер тормозов прицепа
345AНе используется (запасной)
3510AРазгон/старт в разрезе
365AРадиочастотный модуль пассивной противоугонной системы
3710AКлимат-контроль, разобранная панель приборов шасси №1 пуск/запуск
3820AНе используется (запасной)
3920AРадио
4020AНе используется (запасной)
4115AРадио, Переключатель освещения, Зеркало заднего вида с автоматическим затемнением, Инвертор
4210AВспомогательный переключатель
4310AЗачищенный разъем панели приборов шасси № 1
4410AРеле заряда аккумуляторной батареи прицепа
455AСтеклоочистители, Разборное шасси Разъем двигателя 3
467.5AИндикатор отключения подушки безопасности пассажира
47Автоматический выключатель 30АЗадержка аксессуаров Windows
48РелеАксессуар с задержкой

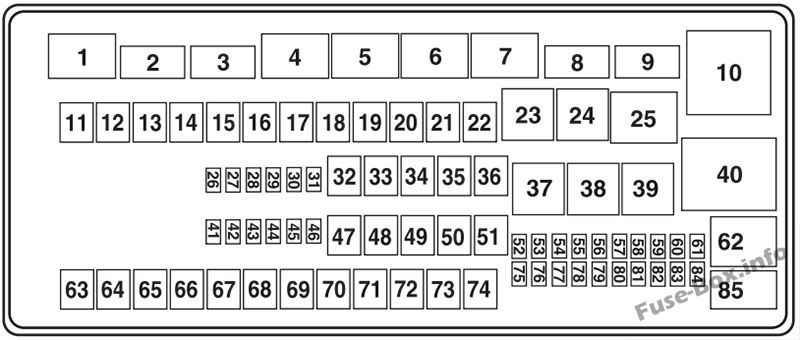

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2015 г.)
№Номинал, АмперЗащищенные компоненты
1микрореле высокого напряженияМодуль управления силовым агрегатом
2микрореле высокого напряжениясоленоид стартера
3микрореле высокого напряжениящетка стеклоочистителя
4микрореле высокого напряженияЗарядка аккумуляторной батареи прицепа
5микрореле высокого напряженияТопливный насос
6микрореле высокого напряженияПарковочный фонарь для буксировки прицепа
7микрореле высокого напряженияВспомогательный переключатель №4
8микрореле высокого напряженияВспомогательный переключатель №3
9микрореле высокого напряженияЗапуск/запуск модифицированного автомобиля и раздетого шасси
10—Не используется
11—Не используется
1240 А**Запуск/запуск модифицированного автомобиля и раздетого шасси
1330А**Электромагнитное реле стартера
1440 А**Реле запуска запуска
1540 А**Модифицированный автомобиль и раздетая батарея шасси
1650А**Дополнительный вентилятор кондиционера
1750А**Зарядка аккумулятора прицепа, питание прицепа
1830А**Электрический тормоз прицепа, Контроллер тормоза прицепа
1930А**Вспомогательный переключатель №1
2030А**Вспомогательный переключатель №2
21—Не используется
22—Не используется
23Реле Г8ВАМуфта кондиционера
24Реле Г8ВАРеле звукового сигнала (разборное шасси)
25микрореле высокого напряженияЗапустить/запустить
26—Не используется
27—Не используется
2820A*Фонарь заднего хода
2910 А*Муфта кондиционера
3010 А*Выключатель тормоза
3110 А*Кассетная батарея (разобранное шасси)
3250А**Двигатель вентилятора
3340 А**Насос антиблокировочной тормозной системы
3420А**Раздетый звуковой сигнал шасси
3540 А**Реле модуля управления силовым агрегатом
3620А**Замок зажигания (разборное шасси)
37Реле Г8ВАБуксировка прицепа — левый указатель поворота
38Реле Г8ВАБуксировка прицепа — правый указатель поворота
39Реле Г8ВАРезервная лампа
40ИСО-релеДвигатель вентилятора
41—Не используется
4215A*Диагностический разъем (раздетое шасси)
4320A*Топливный насос
4410 А*Вспомогательный переключатель №3
4515A*Вспомогательный переключатель №4
4610 А*Поддерживающая мощность модуля управления силовым агрегатом, вентиляция адсорбера, катушка реле модуля управления силовым агрегатом
4740 А**Катушка антиблокировочной тормозной системы
4820А**Буксирный стоп-сигнал/сигнал поворота прицепа
4930А**Мотор стеклоочистителя
50—Не используется
5120А**Вырезка
5210 А*Разобранное шасси и модифицированная катушка реле запуска/запуска автомобиля
5310 А*Антиблокировочная тормозная система запуска/запуска подачи
5410 А*Катушка реле топливного насоса
55—Не используется
56—Не используется
5720A*Парковочный фонарь для буксировки прицепа
5815A*Резервный фонарь для буксировки прицепа
59—Не используется
60—Интегрированный запуск в одно касание (диод)
61—Не используется
62микрореле высокого напряженияВспомогательный переключатель №2
6330А**Зарядка аккумуляторной батареи прицепа
64—Не используется
6520А**Power Point 2 (перчаточный ящик)
6620А**Power Point 3 (в разрезе B+)
6720А**Точка питания 1 (приборная панель)
6850А**Модифицированный автомобиль
69—Не используется
7030А**Разобранное шасси
71—Не используется
7220А**Прикуриватель / розетка
73—Не используется
7430А**Сиденье с электроприводом
7520A*Мощность автомобиля 1, мощность модуля управления силовым агрегатом
7620A*Мощность автомобиля 2, модуль управления силовым агрегатом — компоненты силового агрегата, связанные с выбросами
7710 А*Мощность автомобиля 3, Модуль управления силовым агрегатом — общие компоненты силового агрегата
7815A*Мощность автомобиля 4, катушка реле топливного насоса
7910 А*Мощность автомобиля 5, Трансмиссия
8010 А*Запуск/запуск кластера (разобранное шасси)
81—Не используется
82—Не используется
83—Топливный насос (диод)
84—Не используется
85микрореле высокого напряженияВспомогательный переключатель №1
* Мини предохранители
** Предохранители A1S

2016

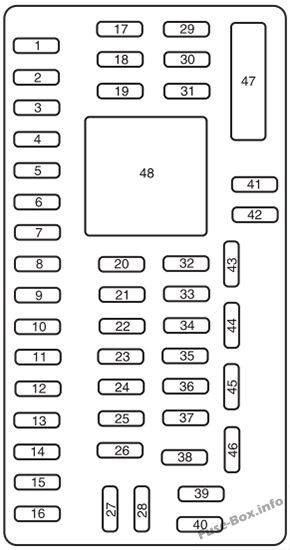

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2016)
№Номинал, АмперЗащищенные компоненты
130AИнвертор В+.
215AНе использовался (запасной).
315AНе использовался (запасной).
430AНе использовался (запасной).
510AПанель предохранителей в салоне. Блокировка переключения тормозов.
620AЛампы указателей поворота. Аварийные фонари. Стоп-сигналы.
710AБлижний свет левой фары.
810AБлижний свет правой фары.
915AЛампы вежливости.
1015AПереключить подсветку.
1110AНе использовался (запасной).
127,5 АНе использовался (запасной).
135AЗеркала.
1410AСИНХР. Модуль глобальной системы позиционирования.
1510AНе использовался (запасной).
1615AНе использовался (запасной).
1720AДверные замки.
1820AНе использовался (запасной).
1925AНе использовался (запасной).
2015AДиагностический разъем (кроме раздетого шасси).
2115AНе использовался (запасной).
2215AПарковочные фонари. Освещение номерного знака.
2315AФары дальнего света.
2420AЗвуковой сигнал (кроме разобранного шасси).
2510AТребуйте освещения.
2610AКластер (кроме разобранного шасси).
2720AПитание замка зажигания.
285AОтключение звука (начало).
295AКластер (кроме разобранного шасси).
305AНе использовался (запасной).
3110AНе использовался (запасной).
3210AМодуль ограничений.
3310AКонтроллер тормозов прицепа.
345AНе использовался (запасной).
3510AРазгон/старт в разрезе.
365AРадиочастотный модуль пассивной противоугонной системы.
3710AКлимат-контроль. Разобранное шасси №1 пуск/запуск.
3820AНе использовался (запасной).
3920AРадио.
4020AНе использовался (запасной).
4115AРадио. Переключить подсветку. Зеркало заднего вида с автоматическим затемнением. Силовой инвертор.
4210AВспомогательный переключатель.
4310AЗачищенный разъем №1 приборной панели шасси.
4410AРеле заряда аккумуляторной батареи прицепа.
455AДворники. Зачищенный разъем двигателя шасси 3.
467.5AИндикатор отключения подушки безопасности пассажира.
4730AАвтоматический выключатель с задержкой для аксессуаров Windows.
48—Дополнительное реле с задержкой.

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2016 г.)
№Номинал, АмперЗащищенные компоненты
1—Реле модуля управления силовым агрегатом.
2—Электромагнитное реле стартера.
3—Реле стеклоочистителя.
4—Зарядка аккумуляторной батареи прицепа.
5—Реле топливного насоса.
6—Реле габаритных огней прицепа.
7—Реле вспомогательного переключателя №4.
8—Реле вспомогательного переключателя №3.
9—Модифицированный автомобиль и раздетое реле запуска / запуска шасси.
10—Не используется.
11—Не используется.
1240А**Запуск/запуск модифицированного автомобиля и разобранного шасси.
1330А**Электромагнитное реле стартера.
1440А**Реле запуска/запуска.
1540А**Модифицированный автомобиль и раздетая батарея шасси.
1650А**Дополнительный вентилятор кондиционера.
1750А**Зарядка аккумуляторной батареи прицепа. Подача буксирного парка прицепов.
1830А**Электрический тормоз прицепа. Контроллер тормозов прицепа.
1930А**Вспомогательный переключатель №1.
2030А**Вспомогательный переключатель №2.
21—Не используется.
22—Не используется.
23—Реле муфты кондиционера.
24—Реле звукового сигнала (разборное шасси).
25—Реле запуска/запуска.
26—Не используется.
27—Не используется.
2820A*Запасной фонарь.
2910 А*Муфта кондиционера.
3010 А*Включатель/выключатель тормоза.
3110 А*Кластерная батарея (разобранное шасси).
3250А**Двигатель вентилятора.
3340А**Насос антиблокировочной тормозной системы.
3420А**Зачищенный звуковой сигнал шасси.
3540А**Реле модуля управления силовым агрегатом.
3620А**Замок зажигания (разборное шасси).
37—Реле левого стоп-сигнала и указателя поворота буксировщика прицепа.
38—Правый стоп-сигнал и реле указателя поворота прицепа-буксировщика.
39—Реле фонаря заднего хода.
40—Реле мотора вентилятора.
41—Не используется.
4215 А*Диагностический разъем (раздетое шасси).
4320A*Топливный насос.
4410 А*Вспомогательный переключатель №3.
4515 А*Вспомогательный переключатель №4.
4610 А*Модуль управления силовым агрегатом сохраняет мощность памяти. Клапан управления вентиляцией адсорбера. Катушка реле модуля управления силовым агрегатом.
4740А**Катушка реле антиблокировочной системы тормозов.
4820А**Стоп-сигнал прицепа и указатели поворота.
4930 А**Мотор стеклоочистителя.
50—Не используется.
5120А**Вырез.
5210 А*Модифицированный автомобиль и разобранная катушка реле запуска/запуска шасси.
5310 А*Антиблокировочная тормозная система запуска/запуска подачи.
5410 А*Катушка реле бензонасоса.
55—Не используется.
56—Не используется.
5720A*Фонарь для буксировки прицепа.
5815 А*Фонарь заднего хода прицепа.
59—Не используется.
60—Встроенный пусковой диод одним касанием.
61—Не используется.
62—Реле вспомогательного переключателя №2.
6330А**Зарядка аккумуляторной батареи прицепа.
64—Не используется.
6520А**Розетка 2 (бардачок).
6620А**Силовая точка 3 (в разрезе B+).
6720А**Точка питания 1 (приборная панель).
6850А**Модифицированный автомобиль.
69—Не используется.
7030А**Разобранное шасси.
71—Не используется.
7220А**Прикуриватель/розетка.
73—Не используется.
7430А**Сиденье с электроприводом.
7520A*Питание автомобиля 1. Питание модуля управления силовым агрегатом.
7620A*Мощность автомобиля 2. Компоненты модуля управления силовым агрегатом, связанные с выбросами.
7710 А*Мощность автомобиля 3. Общие компоненты модуля управления силовым агрегатом.
7815 А*Мощность автомобиля 4. Катушка реле катушки зажигания двигателя.
7910 А **Мощность автомобиля 5. Трансмиссия.
8010 А*Запуск/запуск кластера (разборное шасси).
81—Не используется.
82—Не используется.
83—Диод бензонасоса.
84—Не используется.
85—Реле вспомогательного переключателя №1.
* Мини предохранители.
** Предохранители A1S.

2017

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2017)
№Номинал, АмперЗащищенные компоненты
130AИнвертор В+.
215AНе использовался (запасной).
315AНе использовался (запасной).
430AНе использовался (запасной).
510AПанель предохранителей в салоне. Блокировка переключения тормозов.
620AЛампы указателей поворота. Аварийные фонари. Стоп-сигналы.
710AБлижний свет левой фары.
810AБлижний свет правой фары.
915AЛампы вежливости.
1015AПереключить подсветку.
1110AНе использовался (запасной).
127,5 АНе использовался (запасной).
135AЗеркала.
1410AСИНХР. Модуль глобальной системы позиционирования.
1510AНе использовался (запасной).
1615AНе использовался (запасной).
1720AДверные замки.
1820AНе использовался (запасной).
1925AНе использовался (запасной).
2015AДиагностический разъем (кроме раздетого шасси).
2115AНе использовался (запасной).
2215AПарковочные фонари. Освещение номерного знака.
2315AФары дальнего света.
2420AЗвуковой сигнал (кроме разобранного шасси).
2510AТребуйте освещения.
2610AКластер (кроме разобранного шасси).
2720AПитание замка зажигания.
285AОтключение звука (начало).
295AКластер (кроме разобранного шасси).
305AНе использовался (запасной).
3110AНе использовался (запасной).
3210AМодуль ограничений.
3310AКонтроллер тормозов прицепа.
345AНе использовался (запасной).
3510AРазгон/старт в разрезе.
365AРадиочастотный модуль пассивной противоугонной системы.
3710AКлимат-контроль. Разобранное шасси №1 пуск/запуск.
3820AНе использовался (запасной).
3920AРадио.
4020AНе использовался (запасной).
4115AРадио. Переключить подсветку. Зеркало заднего вида с автоматическим затемнением. Силовой инвертор.
4210AВспомогательный переключатель.
4310AЗачищенный разъем №1 приборной панели шасси.
4410AРеле заряда аккумуляторной батареи прицепа.
455AДворники. Зачищенный разъем двигателя шасси 3.
467.5AИндикатор отключения подушки безопасности пассажира.
4730AАвтоматический выключатель с задержкой для аксессуаров Windows.
48—Дополнительное реле с задержкой.

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2017 г.)
№Номинал, АмперЗащищенные компоненты
1—Реле модуля управления силовым агрегатом.
2—Электромагнитное реле стартера.
3—Реле стеклоочистителя.
4—Зарядка аккумуляторной батареи прицепа.
5—Реле топливного насоса.
6—Реле габаритных огней прицепа.
7—Реле вспомогательного переключателя №4.
8—Реле вспомогательного переключателя №3.
9—Модифицированный автомобиль и раздетое реле запуска / запуска шасси.
10—Реле вентилятора системы охлаждения (двигатель 6,2 л).
1150А***Вентилятор охлаждения (двигатель 6,2 л).
1240А**Запуск/запуск модифицированного автомобиля и разобранного шасси.
1330А**Электромагнитное реле стартера.
1440А**Реле запуска/запуска.
1540А**Модифицированный автомобиль и раздетая батарея шасси.
1650А**Дополнительный вентилятор кондиционера.
1750А**Зарядка аккумуляторной батареи прицепа. Подача буксирного парка прицепов.
1830А**Электрический тормоз прицепа. Контроллер тормозов прицепа.
1930А**Вспомогательный переключатель №1.
2030А**Вспомогательный переключатель №2.
21—Не используется.
22—Не используется.
23—Реле муфты кондиционера.
24—Реле звукового сигнала (разборное шасси).
25—Реле запуска/запуска.
2610*Определение батареи генератора (двигатель 6,2 л).
27—Не используется.
2820A*Запасной фонарь.
2910 А*Муфта кондиционера.
3010 А*Включатель/выключатель тормоза.
3110 А*Кластерная батарея (разобранное шасси).
3250А**Двигатель вентилятора.
3340А**Насос антиблокировочной тормозной системы.
3420А**Зачищенный звуковой сигнал шасси.
3540А**Реле модуля управления силовым агрегатом.
3620А**Замок зажигания (разборное шасси).
37—Реле левого стоп-сигнала и указателя поворота буксировщика прицепа.
38—Правый стоп-сигнал и реле указателя поворота прицепа-буксировщика.
39—Реле фонаря заднего хода.
40—Реле мотора вентилятора.
41—Не используется.
4215 А*Диагностический разъем (раздетое шасси).
4320A*Топливный насос.
4410 А*Вспомогательный переключатель №3.
4515 А*Вспомогательный переключатель №4.
4610 А*Модуль управления силовым агрегатом сохраняет мощность памяти. Клапан управления вентиляцией адсорбера. Катушка реле модуля управления силовым агрегатом.
4740А**Катушка реле антиблокировочной системы тормозов.
4820А**Стоп-сигнал прицепа и указатели поворота.
4930 А**Мотор стеклоочистителя.
50—Не используется.
5120А**Вырез.
5210 А*Модифицированный автомобиль и разобранная катушка реле запуска/запуска шасси.
5310 А*Антиблокировочная тормозная система запуска/запуска подачи.
5410 А*Катушка реле бензонасоса.
55—Не используется.
56—Не используется.
5720A*Фонарь для буксировки прицепа.
5815 А*Фонарь заднего хода прицепа.
59—Не используется.
60—Встроенный пусковой диод одним касанием.
61—Не используется.
62—Реле вспомогательного переключателя №2.
6330А**Зарядка аккумуляторной батареи прицепа.
64—Не используется.
6520А**Розетка 2 (бардачок).
6620А**Силовая точка 3 (в разрезе B+).
6720А**Точка питания 1 (приборная панель).
6850А**Модифицированный автомобиль.
69—Не используется.
7030А**Разобранное шасси.
71—Не используется.
7220А**Прикуриватель/розетка.
73—Не используется.
7430А**Сиденье с электроприводом.
7520A*Питание автомобиля 1. Питание модуля управления силовым агрегатом.
7620A*Мощность автомобиля 2. Компоненты модуля управления силовым агрегатом, связанные с выбросами.
7710 А*Мощность автомобиля 3. Общие компоненты модуля управления силовым агрегатом.
7815 А*Мощность автомобиля 4. Катушка реле катушки зажигания двигателя.
7910 А*Мощность автомобиля 5. Трансмиссия.
8010 А*Запуск/запуск кластера (разборное шасси).
81—Не используется.
82—Не используется.
83—Диод бензонасоса.
84—Не используется.
85—Реле вспомогательного переключателя №1.
* Мини предохранители.
** Предохранители A1S.
*** Патронные предохранители.

2018, 2019, 2020

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019)
№Номинал, АмперЗащищенные компоненты
130AИнвертор В+.
215AНе использовался (запасной).
315AНе использовался (запасной).
430AНе использовался (запасной).
510AПанель предохранителей в салоне. Блокировка переключения тормозов.
620AЛампы указателей поворота. Аварийные фонари. Стоп-сигналы.
710AБлижний свет левой фары.
810AБлижний свет правой фары.
915AЛампы вежливости.
1015AПереключить подсветку.
1110AНе использовался (запасной).
127.5AНе использовался (запасной).
135AЗеркала.
1410AМодуль системы глобального позиционирования SYNC.
1510AНе использовался (запасной).
1615AНе использовался (запасной).
1720AДверные замки.
1820AНе использовался (запасной).
1925AНе использовался (запасной).
2015AДиагностический разъем (кроме раздетого шасси).
2115AНе использовался (запасной).
2215AПарковочные фонари. Освещение номерного знака.
2315AФары дальнего света.
2420AЗвуковой сигнал (кроме разобранного шасси).
2510AТребуйте освещения.
2610AКластер (кроме разобранного шасси).
2720AПитание замка зажигания.
285AОтключение звука (начало).
295AКластер (кроме разобранного шасси).
305AНе использовался (запасной).
3110AНе использовался (запасной).
3210AМодуль ограничений.
3310AКонтроллер тормозов прицепа.
345AНе использовался (запасной).
3510AРазгон/старт в разрезе.
365AРадиочастотный модуль пассивной противоугонной системы.
3710AКлимат-контроль. Разобранное шасси №1 пуск/запуск.
3820AНе использовался (запасной).
3920AРадио.
4020AНе использовался (запасной).
4115AРадио. Переключить подсветку. Зеркало заднего вида с автоматическим затемнением. Силовой инвертор.
4210AВспомогательный переключатель.
4310AЗачищенный разъем №1 приборной панели шасси.
4410AРеле заряда аккумуляторной батареи прицепа.
455AДворники. Зачищенный разъем двигателя шасси 3.
467,5 АИндикатор отключения подушки безопасности пассажира.
4730AАвтоматический выключатель с задержкой для аксессуаров Windows.
48—Дополнительное реле с задержкой.

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2018, 2019)
№Номинал, АмперЗащищенные компоненты
1—Реле модуля управления силовым агрегатом.
2—Электромагнитное реле стартера.
3—Реле стеклоочистителя.
4—Реле заряда аккумуляторной батареи прицепа.
5—Реле топливного насоса.
6—Реле габаритных огней прицепа.
7—Реле вспомогательного переключателя №4.
8—Реле вспомогательного переключателя №3.
9—Модифицированный автомобиль и раздетое реле запуска / запуска шасси.
10—Реле вентилятора системы охлаждения (двигатель 6,2 л).
1150AВентилятор охлаждения (двигатель 6,2 л).
1240AЗапуск/запуск модифицированного автомобиля и разобранного шасси.
1330AЭлектромагнитное реле стартера.
1440AРеле запуска/запуска.
1540AМодифицированный автомобиль и раздетая батарея шасси.
1650AДополнительный вентилятор кондиционера.
1750AЗарядка аккумуляторной батареи прицепа. Подача буксирного парка прицепов.
1830AЭлектрический тормоз прицепа. Контроллер тормозов прицепа.
1930AВспомогательный переключатель №1.
2030AВспомогательный переключатель №2.
2120AТопливный насос (6,2 л).
22—Не используется.
23—Реле муфты кондиционера.
24—Реле звукового сигнала (разборное шасси).
25—Реле запуска/запуска.
26—Не используется.
27—Не используется.
2820AЗапасной фонарь.
2910AМуфта кондиционера.
3010AВключатель/выключатель тормоза.
3110AКластерная батарея (разобранное шасси).
3250AДвигатель вентилятора.
3340AНасос антиблокировочной тормозной системы.
3420AЗачищенный звуковой сигнал шасси.
3540AРеле модуля управления силовым агрегатом.
3620AЗамок зажигания (разборное шасси).
37—Реле левого стоп-сигнала и указателя поворота буксировщика прицепа.
38—Правый стоп-сигнал и реле указателя поворота прицепа-буксировщика.
39—Реле фонаря заднего хода.
40—Реле мотора вентилятора.
41—Не используется.
4215 AДиагностический разъем (раздетое шасси).
4320AТопливный насос (6,8 л).
4410AВспомогательный переключатель №3.
4515 AВспомогательный переключатель №4.
4610AМодуль управления силовым агрегатом сохраняет мощность памяти. Клапан управления вентиляцией адсорбера. Катушка реле модуля управления силовым агрегатом.
4740AКатушка реле антиблокировочной системы тормозов.
4820AСтоп-сигнал прицепа и указатели поворота.
4930AМотор стеклоочистителя.
50—Не используется.
5120AВырез.
5210AМодифицированный автомобиль и разобранная катушка реле запуска/запуска шасси.
5310AАнтиблокировочная тормозная система запуска/запуска подачи.
5410AКатушка реле бензонасоса.
55—Не используется.
56—Не используется.
5720AФонарь для буксировки прицепа.
5815AФонарь заднего хода прицепа.
59—Не используется.
60—Не используется.
61—Не используется.
62—Реле вспомогательного переключателя №2.
6330AЗарядка аккумуляторной батареи прицепа.
64—Не используется.
6520AРозетка 2 (бардачок).
6620AСиловая точка 3 (в разрезе B+).
6720AТочка питания 1 (приборная панель).
6850 AМодифицированный автомобиль.
69—Не используется.
7030AРазобранное шасси.
71—Не используется.
7220AПрикуриватель/розетка.
73—Не используется.
7430AСиденье с электроприводом.
7520AПитание автомобиля 1. Питание модуля управления силовым агрегатом.
7620AМощность автомобиля 2. Компоненты модуля управления силовым агрегатом, связанные с выбросами.
7710AМощность автомобиля 3. Общие компоненты модуля управления силовым агрегатом.
7815 AМощность автомобиля 4. Катушка реле катушки зажигания двигателя.
7910AМощность автомобиля 5. Трансмиссия.
8010AЗапуск/запуск кластера (разборное шасси).
81—Не используется.
82—Не используется.
83—Диод бензонасоса.
84—Не используется.
85—Реле вспомогательного переключателя №1.
