Предохранители и реле Ford E-Series (2009-2012)

Схемы относятся к указанным годам и вариантам Ford E-Series (2009-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

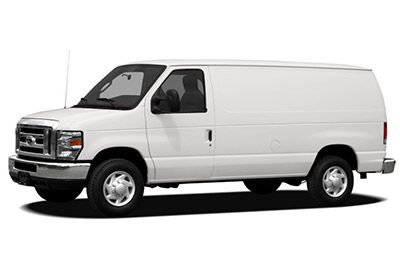

Расположение предохранителей Ford E-Series 2009-2012 гг.

Расположение предохранителей Ford E-Series 2009-2012 гг.

Предохранители прикуривателя (розетки) в Ford E-Series предохранители №65 (разъем 2 (бардачок)), №66 (разъем 3 (левая средняя стойка)), №67 (разъем 1 (панель приборов)) и №72 (прикуриватель) в Блок предохранителей в моторном отсеке.

Расположение блока предохранителей

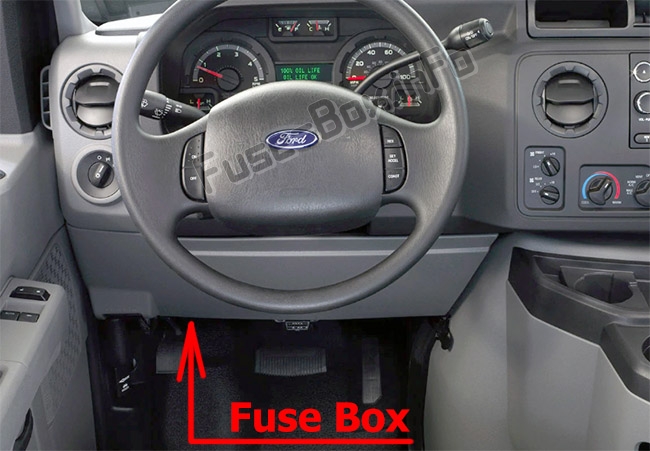

Пассажирский салон

Панель предохранителей расположена слева от педали тормоза и закреплена на нижней левой панели капота.Пассажирский салон

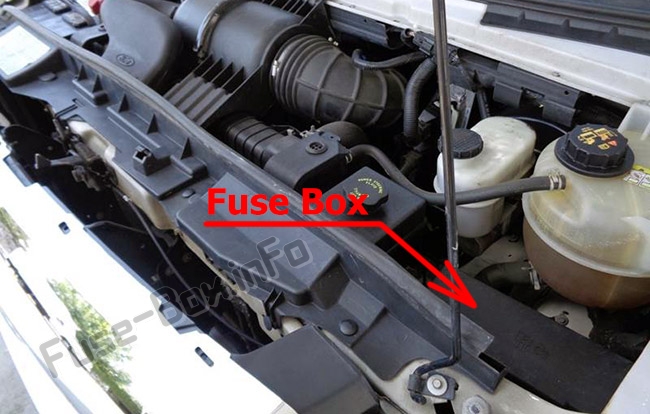

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2009

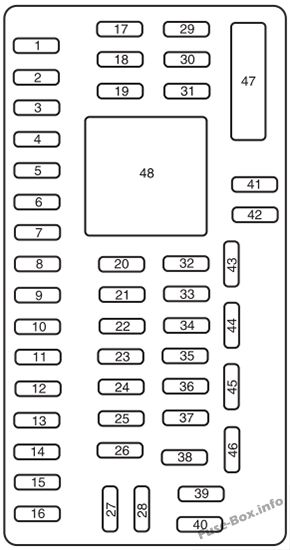

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2009 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AНе используется (запасной)
315AНе используется (запасной)
430AНе используется (запасной)
510ASPDJB/Блокировка переключения тормоза
620AСигнал поворота, Аварийка, Стоп-сигналы
710AЛевый ближний свет
810AПравый ближний свет
915AПодарочные светильники
1015AПереключатель подсветки
1110AНе используется (запасной)
127.5AНе используется (запасной)
135AЗеркала
1410AНе используется (запасной)
1510AНе используется (запасной)
1615AНе используется (запасной)
1720AДверные замки
1820AНе используется (запасной)
1925AНе используется (запасной)
2015AДиагностический разъем (кроме раздетого шасси)
2115AНе используется (запасной)
2215AПарковые фонари, Освещение номерного знака
2315AДальний свет
2420AЗвуковой сигнал (кроме разобранного шасси)
2510AТребуемое освещение
2610AКластер (кроме разобранного шасси)
2720AПитание замка зажигания
285AОтключение звука (начало)
295AКластер (кроме разобранного шасси)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль ограничений
3310AКонтроллер тормозов прицепа
345AНе используется (запасной)
3510AПомощь при парковке задним ходом, Задняя видеокамера, Разгон/старт в разрезе
365AВЧ-модуль ПАТС
3710AКлимат-контроль, Разборное шасси IP #1 пуск/запуск
3820AНе используется (запасной)
3920AРадио, Навигация
4020AУсилитель
4115AРадио, Переключатель подсветки, Зеркало с камерой заднего вида
4210AПереключатель Upfitter
4310AПотолочная консоль, Разборное шасси IP1
4410AРеле вспомогательного аккумулятора/реле зарядного устройства аккумулятора прицепа
455AСтеклоочистители, Разборное шасси Разъем двигателя 3
467.5APADI
47Автоматический выключатель 30АЗадержка аксессуаров Windows
48РелеОтложенный доступ

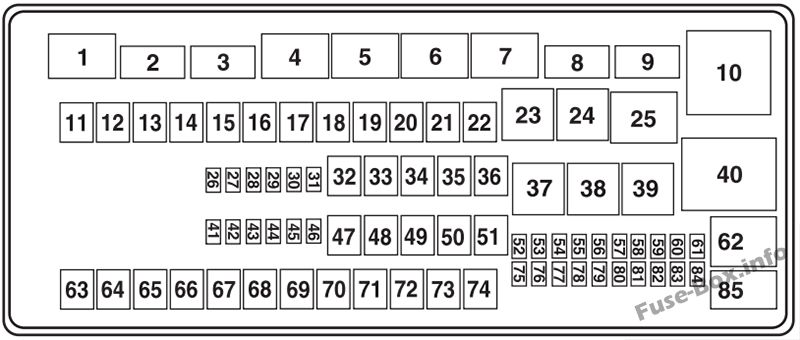

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2009 г.)
№Номинал, АмперЗащищенные цепи
1Микрореле HCМодуль управления силовым агрегатом (PCM)
2Микрореле HCсоленоид стартера
3Микрореле HCщетка стеклоочистителя
4Микрореле HCЗарядка аккумуляторной батареи прицепа
5Микрореле HCТопливный насос
6Микрореле HCПарковочный фонарь для буксировки прицепа
7Микрореле HCМастер №4
8Микрореле HCУстановщик №3
9Микрореле HCЗапуск/запуск модифицированного автомобиля и раздетого шасси
10ХК ИСОРеле IDM (только дизельный двигатель)
11—Не используется
1240А**Запуск/запуск модифицированного автомобиля и раздетого шасси
1330А**Электромагнитное реле стартера
1440А**Реле запуска запуска
1540А**Модифицированный автомобиль и раздетая батарея шасси
1650А**Дополнительный вентилятор кондиционера
1750А**Питание вспомогательного аккумулятора, зарядка аккумулятора прицепа, питание прицепа в парке
1830А**Электрический тормоз прицепа, Контроллер тормоза прицепа
1930А**Мастер №1
2030А**Установщик №2
2150А**Реле IDM (только дизельный двигатель)
22—Не используется
23Реле Г8ВАМуфта кондиционера
24Реле Г8ВАРеле звукового сигнала (разборное шасси)
25HC МикрорелеЗапустить/запустить
26—Не используется
27—Не используется
2820 А*Резервная лампа
2910 А*Муфта кондиционера
3010 А*БУ переключатель
3110A*Кластерная батарея (только разобранное шасси), катушка IDM (только дизельный двигатель)
3250А**Двигатель вентилятора
3340А**насос АБС
3420А**Раздетый звуковой сигнал шасси
3540А**Реле ПКМ
3620А**Замок зажигания (только разобранное шасси)
37Реле Г8ВАБуксирный стоп прицепа/левый указатель поворота
38Реле Г8ВАБуксирный стоп прицепа/правый указатель поворота
39Реле Г8ВАРезервная лампа
40ИСО-релеДвигатель вентилятора
4110 А*Зарядка (только дизельный двигатель)
4215 А*Диагностический разъем (раздетое шасси)
4320 А*Топливный насос
4410 А*Усовершенствовщик #3
4515 А*Усовершенствовщик #4
4610 А*Поддерживающая мощность PCM, вентиляция канистры, катушка реле PCM
4740А**АБС кох
4820А**Буксирный стоп-сигнал/сигнал поворота прицепа
4930А**Мотор стеклоочистителя
50—Не используется
5120А**Вырезка
5210 А*Разобранное шасси и модифицированная катушка реле запуска/запуска автомобиля
5310 А*ABS запуск/старт подачи
5410 А*Катушка реле топливного насоса (только газовый двигатель)
5510 А*ECM (только дизельный двигатель)
5620A*DFCM (только дизельный двигатель)
5720 А*Парковочный фонарь для буксировки прицепа
5815 А*Резервный фонарь для буксировки прицепа
59—Не используется
60—Интегрированный запуск одним касанием (OTIS) (диод)
61—Вспомогательная батарея (диод)
62HC МикрорелеАпфиттер #2
6330А**Зарядка аккумуляторной батареи прицепа
64—Не используется
6520А**Power Point 2 (перчаточный ящик)
6620А**Power Point 3 (левая средняя стойка)
6720А**Точка питания 1 (приборная панель)
6850А**Модифицированный автомобиль
69—Не используется
7030А**Разобранное шасси
71—Не используется
7220А**Зажигалка
73—Не используется
7430А**Сиденье с электроприводом
7520 А*VPWR 1, мощность ПКМ
7620 А*VPWR 2, млн пкм
7710 А*VPWR 3, PCM, не мил
7815 А*VPWR 4 (только газовый двигатель), катушка зажигания (только дизельный двигатель), катушка реле топливного насоса
7910 А*VPWR 5, Трансмиссия
8010 А*Запуск/запуск кластера (только разобранное шасси)
8115 А*Логика IDM (только дизельный двигатель)
82—Не используется
83—Топливный насос (диод)
84—Не используется
85HC МикрорелеUpFitter # 1
* Мини предохранители
** Предохранители A1S

2010

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2010 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AНе используется (запасной)
315AНе используется (запасной)
430AНе используется (запасной)
510AПанель предохранителей в салоне (SPDJB)/Блокировка переключения тормозов
620AСигнал поворота, Аварийка, Стоп-сигналы
710AЛевый ближний свет
810AПравый ближний свет
915AПодарочные светильники
1015AПереключатель подсветки
1110AНе используется (запасной)
127.5AНе используется (запасной)
135AЗеркала
1410ASYNC®, модуль GPS
1510AСпутниковое радио
1615AНе используется (запасной)
1720AДверные замки
1820AНе используется (запасной)
1925AНе используется (запасной)
2015AДиагностический разъем (кроме раздетого шасси)
2115AНе используется (запасной)
2215AПарковые фонари, Освещение номерного знака
2315AДальний свет
2420AЗвуковой сигнал (кроме разобранного шасси)
2510AТребуемое освещение
2610AКластер (кроме разобранного шасси)
2720AПитание замка зажигания
285AОтключение звука (начало)
295AКластер (кроме разобранного шасси)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль ограничений
3310AКонтроллер тормозов прицепа
345AНе используется (запасной)
3510AПомощь при парковке задним ходом, Задняя видеокамера, Разгон/старт в разрезе
365AРадиочастотный модуль пассивной противоугонной системы (ПАТС)
3710AКлимат-контроль, Разборное шасси IP #1 пуск/запуск
3820AНе используется (запасной)
3920AРадио, Навигация
4020AУсилитель
4115AРадио, Переключатель подсветки, Зеркало камеры заднего вида, Зеркало заднего вида с автоматическим затемнением
4210AПереключатель Upfitter
4310AЗачищенный IP-разъем корпуса № 1
4410AРеле вспомогательного аккумулятора/реле зарядного устройства аккумулятора прицепа
455AСтеклоочистители, Разборное шасси Разъем двигателя 3
467.5AИндикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЗадержка аксессуаров Windows
48РелеАксессуар с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2010 г.)
№Номинал, АмперЗащищенные цепи
1Микрореле HCМодуль управления силовым агрегатом (PCM)
2Микрореле HCсоленоид стартера
3Микрореле HCщетка стеклоочистителя
4Микрореле HCЗарядка аккумуляторной батареи прицепа
5Микрореле HCТопливный насос
6Микрореле HCПарковочный фонарь для буксировки прицепа
7Микрореле HCМастер №4
8Микрореле HCУстановщик №3
9Микрореле HCЗапуск/запуск модифицированного автомобиля и раздетого шасси
10ХК ИСОРеле модуля управления топливными форсунками (FICM) (только дизельный двигатель)
11—Не используется
1240А**Запуск/запуск модифицированного автомобиля и раздетого шасси
1330А**Электромагнитное реле стартера
1440А**Реле запуска запуска
1540А**Модифицированный автомобиль и раздетая батарея шасси
1650А**Дополнительный вентилятор кондиционера
1750А**Питание вспомогательного аккумулятора, зарядка аккумулятора прицепа, питание прицепа в парке
1830А**Электрический тормоз прицепа, Контроллер тормоза прицепа
1930А**Мастер №1
2030А**Установщик №2
2150А**Реле FICM (только дизельный двигатель)
22—Не используется
23Реле Г8ВАМуфта кондиционера
24Реле Г8ВАРеле звукового сигнала (разборное шасси)
25HC МикрорелеЗапустить/запустить
26—Не используется
27—Не используется
2820A*Резервная лампа
2910 А*Муфта кондиционера
3010 А*Переключатель включения/выключения тормоза (BOO)
3110 А*Кластерная батарея (только разобранное шасси), катушка FICM (только дизельный двигатель)
3250А**Двигатель вентилятора
3340А**Насос антиблокировочной тормозной системы (ABS)
3420А**Раздетый звуковой сигнал шасси
3540А**Реле ПКМ
3620А**Замок зажигания (только разобранное шасси)
37Реле Г8ВАБуксировка прицепа — левый указатель поворота
38Реле Г8ВАБуксировка прицепа — правый указатель поворота
39Реле Г8ВАРезервная лампа
40ИСО-релеДвигатель вентилятора
4110 А*Зарядка (только дизельный двигатель)
4215 А*Диагностический разъем (раздетое шасси)
4320 А*Топливный насос
4410 А*Установщик №3
4515 А*Мастер №4
4610 А*Поддерживающая мощность PCM, вентиляция канистры, катушка реле PCM
4740А**Катушка АБС
4820А**Буксирный стоп-сигнал/сигнал поворота прицепа
4930А**Мотор стеклоочистителя
50—Не используется
5120А**Вырезка
5210 А*Разобранное шасси и модифицированная катушка реле запуска/запуска автомобиля
5310 А*ABS запуск/старт подачи
5410 А*Катушка реле топливного насоса (только газовый двигатель)
5510 А*PCM (только дизельный двигатель)
5620A*Модуль кондиционера дизельного топлива (DFCM) (только дизельный двигатель)
5720A*Парковочный фонарь для буксировки прицепа
5815 А*Резервный фонарь для буксировки прицепа
59—Не используется
60—Интегрированный запуск в одно касание (OTIS) (диод)
61—Вспомогательная батарея (диод)
62HC МикрорелеУстановщик №2
6330А**Зарядка аккумуляторной батареи прицепа
64—Не используется
6520А**Power Point 2 (перчаточный ящик)
6620А**Power Point 3 (левая средняя стойка)
6720А**Точка питания 1 (приборная панель)
6850А**Модифицированный автомобиль
69—Не используется
7030А**Разобранное шасси
71—Не используется
7220 А**Зажигалка
73—Не используется
7430А**Сиденье с электроприводом
7520A*Мощность автомобиля (VPWR) 1, мощность PCM
7620A*VPWR 2, PCM — компоненты трансмиссии, связанные с выбросами
7710 А*VPWR 3, PCM - общие компоненты трансмиссии
7815 А*VPWR 4 (только газовый двигатель), катушка зажигания (только дизельный двигатель), катушка реле топливного насоса
7910 А*VPWR 5, Трансмиссия
8010 А*Запуск/запуск кластера (только разобранное шасси)
8115 А*Логика FICM (только дизельный двигатель)
82—Не используется
83—Топливный насос (диод)
84—Не используется
85HC МикрорелеМастер №1
* Мини предохранители
** Предохранители A1S

2011

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2011 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AНе используется (запасной)
315AНе используется (запасной)
430AНе используется (запасной)
510AПанель предохранителей в салоне (SPDJB)/Блокировка переключения тормозов
620AСигнал поворота, Аварийка, Стоп-сигналы
710AЛевый ближний свет
810AПравый ближний свет
915AПодарочные светильники
1015AПереключатель подсветки
1110AНе используется (запасной)
127.5AНе используется (запасной)
135AЗеркала
1410ASYNC®, модуль GPS
1510AСпутниковое радио
1615AНе используется (запасной)
1720AДверные замки
1820AНе используется (запасной)
1925AНе используется (запасной)
2015AДиагностический разъем (кроме раздетого шасси)
2115AНе используется (запасной)
2215AПарковые фонари, Освещение номерного знака
2315AДальний свет
2420AЗвуковой сигнал (кроме разобранного шасси)
2510AТребуемое освещение
2610AКластер (кроме разобранного шасси)
2720AПитание замка зажигания
285AОтключение звука (начало)
295AКластер (кроме разобранного шасси)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль ограничений
3310AКонтроллер тормозов прицепа
345AНе используется (запасной)
3510AПомощь при парковке задним ходом, Задняя видеокамера, Разгон/старт в разрезе
365AРадиочастотный модуль пассивной противоугонной системы (ПАТС)
3710AКлимат-контроль, Разборное шасси IP #1 пуск/запуск
3820AНе используется (запасной)
3920AРадио, Навигация
4020AУсилитель
4115AРадио, Переключатель подсветки, Зеркало камеры заднего вида, Зеркало заднего вида с автоматическим затемнением
4210AПереключатель Upfitter
4310AЗачищенный IP-разъем корпуса № 1
4410AРеле вспомогательного аккумулятора/реле зарядного устройства аккумулятора прицепа
455AСтеклоочистители, Разборное шасси Разъем двигателя 3
467.5AИндикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЗадержка аксессуаров Windows
48РелеАксессуар с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2011 г.)
№Номинал, АмперЗащищенные цепи
1Микрореле HCМодуль управления силовым агрегатом (PCM)
2Микрореле HCсоленоид стартера
3Микрореле HCщетка стеклоочистителя
4Микрореле HCЗарядка аккумуляторной батареи прицепа
5Микрореле HCТопливный насос
6Микрореле HCПарковочный фонарь для буксировки прицепа
7Микрореле HCМастер №4
8Микрореле HCУстановщик №3
9Микрореле HCЗапуск/запуск модифицированного автомобиля и раздетого шасси
10—Не используется
11—Не используется
1240А**Запуск/запуск модифицированного автомобиля и раздетого шасси
1330А**Электромагнитное реле стартера
1440А**Реле запуска запуска
1540А**Модифицированный автомобиль и раздетая батарея шасси
1650А**Дополнительный вентилятор кондиционера
1750А**Питание вспомогательного аккумулятора, зарядка аккумулятора прицепа, питание прицепа в парке
1830А**Электрический тормоз прицепа, Контроллер тормоза прицепа
1930А**Мастер №1
2030А**Установщик №2
21—Не используется
22—Не используется
23Реле Г8ВАМуфта кондиционера
24Реле Г8ВАРеле звукового сигнала (разборное шасси)
25HC МикрорелеЗапустить/запустить
26—Не используется
27—Не используется
2820 А*Резервная лампа
2910 А*Муфта кондиционера
3010 А*Переключатель включения/выключения тормоза (BOO)
3110 А*Кассетная батарея (разобранное шасси)
3250А**Двигатель вентилятора
3340А**Насос антиблокировочной тормозной системы (ABS)
3420А**Раздетый звуковой сигнал шасси
3540А**Реле ПКМ
3620А**Замок зажигания (разборное шасси)
37Реле Г8ВАБуксировка прицепа — левый указатель поворота
38Реле Г8ВАБуксировка прицепа — правый указатель поворота
39Реле Г8ВАРезервная лампа
40ИСО-релеДвигатель вентилятора
41—Не используется
4215 А*Диагностический разъем (раздетое шасси)
4320 А*Топливный насос
4410 А*Усовершенствовщик #3
4515 А*Усовершенствовщик #4
4610 А*Поддерживающая мощность PCM, вентиляция канистры, катушка реле PCM
4740А**Катушка АБС
4820А**Буксирный стоп-сигнал/сигнал поворота прицепа
4930А**Мотор стеклоочистителя
50—Не используется
5120А**Вырезка
5210 А*Разобранное шасси и модифицированная катушка реле запуска/запуска автомобиля
5310 А*ABS запуск/старт подачи
5410 А*Катушка реле топливного насоса
55—Не используется
56—Не используется
5720 А*Парковочный фонарь для буксировки прицепа
5815 А*Резервный фонарь для буксировки прицепа
59—Не используется
60—Интегрированный запуск в одно касание (OTIS) (диод)
61—Вспомогательная батарея (диод)
62HC МикрорелеУстановщик №2
6330А**Зарядка аккумуляторной батареи прицепа
64—Не используется
6520А**Power Point 2 (перчаточный ящик)
6620А**Power Point 3 (левая средняя стойка)
6720А**Точка питания 1 (приборная панель)
6850А**Модифицированный автомобиль
69—Не используется
7030А**Разобранное шасси
71—Не используется
7220А**Зажигалка
73—Не используется
7430А**Сиденье с электроприводом
7520 А*Мощность автомобиля (VPWR) 1, мощность PCM
7620 А*VPWR 2, PCM — компоненты трансмиссии, связанные с выбросами
7710 А*VPWR 3, PCM - общие компоненты трансмиссии
7815 А*VPWR 4, катушка реле топливного насоса
7910 А*VPWR 5, Трансмиссия
8010 А*Запуск/запуск кластера (разобранное шасси)
81—Не используется
82—Не используется
83—Топливный насос (диод)
84—Не используется
85HC МикрорелеМастер №1
* Мини предохранители
** Предохранители A1S

2012

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2012 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AНе используется (запасной)
315AНе используется (запасной)
430AНе используется (запасной)
510AПанель предохранителей в салоне (SPDJB)/Блокировка переключения тормозов
620AСигнал поворота, Аварийка, Стоп-сигналы
710AЛевый ближний свет
810AПравый ближний свет
915AПодарочные светильники
1015AПереключатель подсветки
1110AНе используется (запасной)
127.5AНе используется (запасной)
135AЗеркала
1410ASYNC®, модуль GPS
1510AНе используется (запасной)
1615AНе используется (запасной)
1720AДверные замки
1820AНе используется (запасной)
1925AНе используется (запасной)
2015AДиагностический разъем (кроме раздетого шасси)
2115AНе используется (запасной)
2215AПарковые фонари, Освещение номерного знака
2315AДальний свет
2420AЗвуковой сигнал (кроме разобранного шасси)
2510AТребуемое освещение
2610AКластер (кроме разобранного шасси)
2720AПитание замка зажигания
285AОтключение звука (начало)
295AКластер (кроме разобранного шасси)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль ограничений
3310AКонтроллер тормозов прицепа
345AНе используется (запасной)
3510AПомощь при парковке задним ходом, Задняя видеокамера, Разгон/старт в разрезе
365AРадиочастотный модуль пассивной противоугонной системы (ПАТС)
3710AКлимат-контроль, Разборное шасси IP #1 пуск/запуск
3820AНе используется (запасной)
3920AРадио, Навигация
4020AУсилитель
4115AРадио, Переключатель подсветки, Зеркало камеры заднего вида, Зеркало заднего вида с автоматическим затемнением
4210AПереключатель Upfitter
4310AЗачищенный IP-разъем корпуса № 1
4410AРеле заряда аккумуляторной батареи прицепа
455AСтеклоочистители, Разборное шасси Разъем двигателя 3
467.5AИндикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЗадержка аксессуаров Windows
48РелеАксессуар с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2012 г.)
№Номинал, АмперЗащищенные цепи
1Микрореле HCМодуль управления силовым агрегатом (PCM)
2Микрореле HCсоленоид стартера
3Микрореле HCщетка стеклоочистителя
4Микрореле HCЗарядка аккумуляторной батареи прицепа
5Микрореле HCТопливный насос
6Микрореле HCПарковочный фонарь для буксировки прицепа
7Микрореле HCМастер №4
8Микрореле HCУстановщик №3
9Микрореле HCЗапуск/запуск модифицированного автомобиля и раздетого шасси
10—Не используется
11—Не используется
1240А**Запуск/запуск модифицированного автомобиля и раздетого шасси
1330А**Электромагнитное реле стартера
1440А**Реле запуска запуска
1540А**Модифицированный автомобиль и раздетая батарея шасси
1650А**Дополнительный вентилятор кондиционера
1750А**Зарядка аккумулятора прицепа, питание прицепа
1830А**Электрический тормоз прицепа, Контроллер тормоза прицепа
1930А**Мастер №1
2030А**Установщик №2
21—Не используется
22—Не используется
23Реле Г8ВАМуфта кондиционера
24Реле Г8ВАРеле звукового сигнала (разборное шасси)
25HC МикрорелеЗапустить/запустить
26—Не используется
27—Не используется
2820 А*Резервная лампа
2910 А*Муфта кондиционера
3010 А*Переключатель включения/выключения тормоза (BOO)
3110 А*Кластерная батарея (разборное шасси)
3250А**Двигатель вентилятора
3340А**Насос антиблокировочной тормозной системы (ABS)
3420А**Раздетый звуковой сигнал шасси
3540А**Реле ПКМ
3620А**Замок зажигания (разборное шасси)
37Реле Г8ВАБуксировка прицепа — левый указатель поворота
38Реле Г8ВАБуксировка прицепа — правый указатель поворота
39Реле Г8ВАРезервная лампа
40ИСО-релеДвигатель вентилятора
41—Не используется
4215 А*Диагностический разъем (раздетое шасси)
4320 А*Топливный насос
4410 А*Установщик №3
4515 А*Мастер №4
4610 А*Поддерживающая мощность PCM, вентиляция канистры, катушка реле PCM
4740А**Катушка АБС
4820А**Буксирный стоп-сигнал/сигнал поворота прицепа
4930А**Мотор стеклоочистителя
50—Не используется
5120А**Вырезка
5210 А*Разобранное шасси и модифицированная катушка реле запуска/запуска автомобиля
5310 А*ABS запуск/старт подачи
5410 А*Катушка реле топливного насоса
55—Не используется
56—Не используется
5720A*Парковочный фонарь для буксировки прицепа
5815 А*Резервный фонарь для буксировки прицепа
59—Не используется
60—Интегрированный запуск в одно касание (OTIS) (диод)
61—Не используется
62HC МикрорелеУстановщик №2
6330А**Зарядка аккумуляторной батареи прицепа
64—Не используется
6520 А**Power Point 2 (перчаточный ящик)
6620 А**Power Point 3 (левая средняя стойка)
6720 А**Точка питания 1 (приборная панель)
6850А**Модифицированный автомобиль
69—Не используется
7030А**Разобранное шасси
71—Не используется
7220А**Зажигалка
73—Не используется
7430А**Сиденье с электроприводом
7520 А*Мощность автомобиля (VPWR) 1, мощность PCM
7620 А*VPWR 2, PCM — компоненты трансмиссии, связанные с выбросами
7710 А*VPWR 3, PCM - общие компоненты трансмиссии
7815 А*VPWR 4, катушка реле топливного насоса
7910 А*VPWR 5, Трансмиссия
8010 А*Запуск/запуск кластера (разобранное шасси)
81—Не используется
82—Не используется
83—Топливный насос (диод)
84—Не используется
85HC МикрорелеМастер №1
* Мини предохранители
** Предохранители A1S
