Предохранители и реле Ford E-Series (2002-2008)
Схемы относятся к указанным годам и вариантам Ford E-Series (2002-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford E-Series / Econoline 2002-2008 гг.
Предохранители прикуривателя (розетки) в Ford E-Series это предохранители №23 (прикуриватель), №26 (задняя розетка), №33 (E Power Point #2 для путешественников) и №39 (E Traveller Power Point #1) в блоке предохранителей панели приборов (2002-2003) . С 2004 г. – предохранители №26 (прикуриватель), №32 (розетка №1 (панель приборов)), №34 (розетка №3 (консоль), при наличии) и №40 (розетка №2 (сиденья 2-го ряда)). положение – сторона водителя) / средняя стойка кузова) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

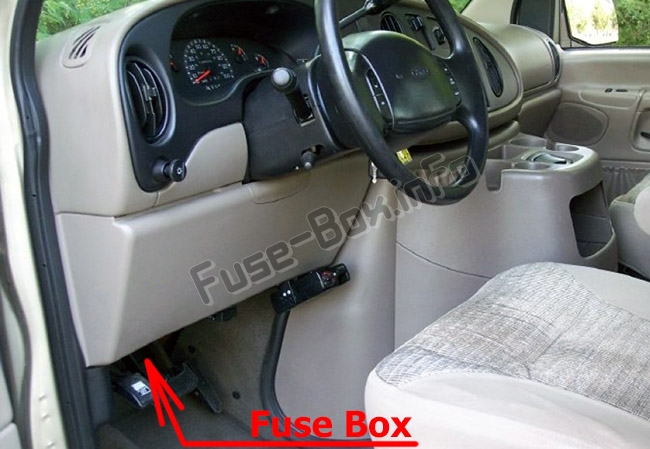

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

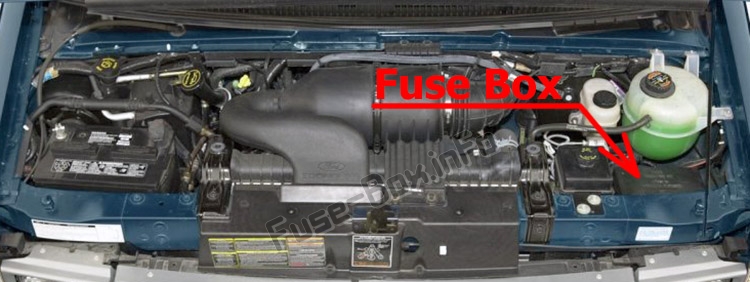

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Релейные модули:
Модуль реле панели приборов
Модуль реле панели приборов расположен за магнитолой в центре панели приборов.
Модуль реле моторного отсека
Модуль реле моторного отсека расположен в одном из двух мест в зависимости от типа двигателя вашего автомобиля:
Бензиновый двигатель: со стороны водителя в моторном отсеке над главным тормозным цилиндром.
Дизельный двигатель: пассажирская сторона моторного отсека за распределительной коробкой.
Схемы блока предохранителей
Схемы блока предохранителей
2002

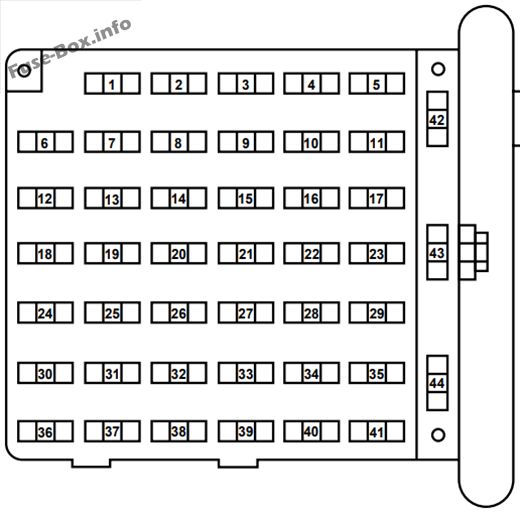

Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 20A | Модуль 4WABS |
| 2 | 15A | Контрольная лампа тормозной системы, комбинация приборов, звуковой сигнал, реле 4WABS, предупреждающие индикаторы, датчик низкого вакуума (только дизель) |
| 3 | 15A | Выключатель главного освещения, модуль RKE, радио, подсветка приборов, E Traveler VCP и видеоэкраны, потолочная консоль |
| 4 | 15A | Электрозамки с RKE, вход с подсветкой, звуковой сигнал, модифицированный автомобиль, выключатель основного освещения, плафоны освещения салона |
| 5 | 20A | Модуль RKE, переключатели Power Lock, блокировка памяти, Power Locks с RKE |
| 6 | 10A | Блокировка переключения тормозов, контроль скорости, модуль ДХО |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод PCM, реле питания PCM, подогреватель топлива (только дизель), реле свечи накаливания (только дизель) |
| 9 | 30A | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя |
| 10 | 20A | Выключатель основного света, стояночные огни, лампа номерного знака, (внешние лампы) Многофункциональный переключатель (вспышка на проход) |
| 11 | 15A | Датчик давления в тормозной системе, многофункциональный переключатель (аварийная сигнализация), выключатель стоп-сигнала, стоп-сигналы |
| 12 | 15A | Датчик дальности передачи (TR), фонари заднего хода, реле вспомогательной батареи |
| 13 | 15A | Привод заслонки смешения воздушных потоков, обогреватель кондиционера, селекторный переключатель функций |
| 14 | 5A | Комбинация приборов (подушка безопасности и индикатор заряда) |
| 15 | 5A | Реле зарядки аккумуляторной батареи прицепа |
| 16 | 30A | Сиденья с электроприводом |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Диагностический монитор подушки безопасности |
| 20 | 5A | Переключатель отмены овердрайва |
| 21 | 30A | Электрические стеклоподъемники* |
| 22 | 15A | Радиоприемник Memory Power, радиоприемник E Traveller, консоль E Traveller |
| 23 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Задняя точка питания |
| 27 | 5A | Радио |
| 28 | 20A | Разъем питания |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света), DRL10A |
| 31 | 10A | Правая фара (ближний свет), ДХО |
| 32 | 5A | Зеркала с электроприводом |
| 33 | 20A | E Power Point #2 для путешественников |
| 34 | 10A | Датчик диапазона передачи (TR) |
| 35 | 30A | Модуль РКЭ |
| 36 | 5A | (комбинация приборов, кондиционер, освещение, радио), рулевая колонка в сборе |
| 37 | 20A | Разъем питания |
| 38 | 10A | Диагностический монитор подушки безопасности |
| 39 | 20A | E Путешественник Power Point # 1 |
| 40 | 30A | Модифицированный автомобиль |
| 41 | 30A | Модифицированный автомобиль |
| 42 | — | Не используется |
| 43 | 20А С.Б. | Электрические стеклоподъемники* |
| 44 | — | Не используется |
| * Для электрических стеклоподъемников будет присутствовать либо предохранитель 21, либо автоматический выключатель 43. |

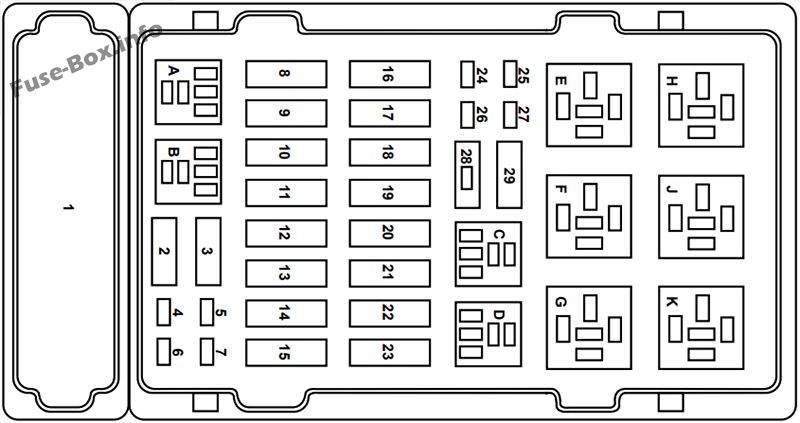

Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10 А* | PCM Keep Alive Memory, комбинация приборов, вольтметр |
| 5 | 10 А* | Правый указатель поворота прицепа |
| 6 | 10 А* | Левый указатель поворота прицепа |
| 7 | — | Не используется |
| 8 | 60А** | Предохранители I/P 5, 11, 23, 38, 4, 10, 16, 22, 28, 32 |
| 9 | 30А** | Реле питания PCM, предохранитель 4 в моторном отсеке |
| 10 | 60А** | Реле дополнительной аккумуляторной батареи, предохранители 14, 22 в моторном отсеке |
| 11 | 30А** | Реле IDM (только дизель) |
| 12 | 60А** | Предохранители моторного отсека 25, 27 |
| 13 | 50А** | Реле электродвигателя вентилятора (двигатель вентилятора) |
| 14 | 30А** | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 15 | 40А** | Выключатель главного освещения, дневные ходовые огни (DRL) |
| 16 | 50А** | Реле дополнительного электровентилятора |
| 17 | 30А** | Реле топливного насоса |
| 18 | 60А** | Предохранители I/P 40, 41, 26, 33, 39 |
| 19 | 60А** | Модуль 4WABS |
| 20 | 20А** | Электрический тормозной контроллер |
| 21 | 50А** | Измененная мощность транспортного средства |
| 22 | 40А** | Реле зарядки аккумуляторной батареи прицепа, модифицированные автомобили |
| 23 | 60А** | Замок зажигания, панель предохранителей |
| 24 | 20A* | Клапаны газовых баллонов (только NGV) |
| 25 | 20A* | Модуль NGV (только природный газ) |
| 26 | 10 А* | Муфта кондиционера (только 4,2 л) |
| 27 | 15A* | Модуль ДХО, реле звукового сигнала |
| 28 | — | ИКМ-диод |
| 29 | — | Не используется |
| A | — | Не используется |
| B | — | Реле стоп-сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле зарядки аккумуляторной батареи прицепа |
| F | — | Реле IDM (только дизель), реле муфты кондиционера (только 4,2 л) |
| G | — | Реле ПКМ |
| H | — | Реле электродвигателя вентилятора |
| J | — | Реле звукового сигнала |
| K | — | Реле топливного насоса |
| * Мини-предохранители ** Максимальные предохранители |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 20A | модуль 4WABS |
| 2 | 15A | Контрольная лампа тормозной системы, Комбинация приборов, Предупреждающий звуковой сигнал, Реле 4WABS, Предупреждающие индикаторы, Датчик низкого вакуума (только дизель) |
| 3 | 15A | Выключатель основного света, модуль RKE, Радио, Подсветка приборов, VCP и видеоэкраны, Потолочная консоль |
| 4 | 15A | Электрозамки с RKE, Освещение входа, Звуковой сигнал, Модифицированный автомобиль, Выключатель основного света, Плафоны освещения |
| 5 | 20A | Модуль RKE, выключатели Power Lock, блокировка памяти, Power Locks с RKE |
| 6 | 10A | Блокировка переключения тормозов, контроль скорости, модуль DRL |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод PCM, реле питания PCM, подогреватель топлива (только дизель), реле свечи накаливания (только дизель) |
| 9 | 30A | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка при проходе) |
| 11 | 15A | Датчик тормозного давления, Многофункциональный переключатель (аварийная сигнализация), Выключатель стоп-сигналов, Стоп-сигналы |
| 12 | 15A | Датчик дальности передачи (TR), лампы заднего хода, реле вспомогательной батареи |
| 13 | 15A | Привод заслонки смешения воздушных потоков, обогреватель кондиционера, переключатель функций |
| 14 | 5A | Комбинация приборов (подушка безопасности и индикатор заряда) |
| 15 | 5A | Реле заряда аккумулятора прицепа |
| 16 | 30A | Сиденья с электроприводом |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Диагностический монитор подушки безопасности |
| 20 | 5A | Переключатель отмены овердрайва |
| 21 | 30A | Электрические стеклоподъемники* |
| 22 | 15A | Радио с памятью, Блок управления задними сиденьями, Видеоэкран |
| 23 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | — | Не используется |
| 27 | 5A | Радио |
| 28 | 20A | Разъем питания |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света), DRL10A |
| 31 | 10A | Правая фара (ближний свет), ДХО |
| 32 | 5A | Зеркала с электроприводом |
| 33 | 20A | Точка питания №2 |
| 34 | 10A | Датчик дальности передачи (TR) |
| 35 | 30A | РКЭ модуль |
| 36 | 5A | (Комбинация приборов, кондиционер, освещение, радио), рулевая колонка в сборе |
| 37 | 20A | Задняя розетка |
| 38 | 10A | Диагностический монитор подушки безопасности |
| 39 | 20A | Точка питания №1 |
| 40 | 30A | Модифицированный автомобиль |
| 41 | 30A | Модифицированный автомобиль |
| 42 | — | Не используется |
| 43 | 20А С.Б. | Электрические стеклоподъемники* |
| 44 | — | Не используется |
| * Для электрических стеклоподъемников будет присутствовать либо предохранитель 21, либо автоматический выключатель 43. |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10 А* | Модуль управления силовым агрегатом (PCM) Keep Alive Memory, комбинация приборов, вольтметр |
| 5 | 10 А* | Правый указатель поворота прицепа |
| 6 | 10 А* | Левый указатель поворота прицепа |
| 7 | 20A* | Габаритные фонари |
| 8 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 22, 23, 28, 32, 38 |
| 9 | 30А** | Реле питания PCM, предохранитель 4 в моторном отсеке |
| 10 | 60А** | Реле дополнительной батареи, предохранители моторного отсека 14, 22 |
| 11 | 30А** | Реле IDM (только дизель) |
| 12 | 60А** | Предохранители моторного отсека 25, 27 |
| 13 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 14 | 30А** | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 15 | 40 А** | Выключатель главного освещения, дневные ходовые огни (ДХО) |
| 16 | 50А** | Реле дополнительного электровентилятора |
| 17 | 30А** | Реле топливного насоса |
| 18 | 60А** | I/P предохранители 33, 37, 39, 40, 41 |
| 19 | 60А** | модуль 4WABS |
| 20 | 20А** | Электрический тормозной контроллер |
| 21 | 50А** | Модифицированная мощность автомобиля |
| 22 | 40 А** | Реле заряда аккумуляторной батареи прицепа, Модифицированные автомобили |
| 23 | 60А** | Замок зажигания, панель предохранителей |
| 24 | 30A* | Клапаны баллонов с природным газом (только NGV) |
| 25 | 20A* | Модуль NGV (только NGV) |
| 26 | 10 А* | Муфта кондиционера (только 4,2 л) |
| 27 | 15A* | Модуль ДХО, реле звукового сигнала |
| 28 | — | диод ПКМ |
| 29 | — | Не используется |
| A | — | Реле габаритных огней |
| B | — | Реле стоп-сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель), реле муфты кондиционера (только 4,2 л) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Реле звукового сигнала |
| K | — | Реле топливного насоса |
| * Мини предохранители ** Максимальные предохранители |
2004
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 5A | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 2 | 10A | Удаленный вход без ключа (RKE), отмена O/D, низкий вакуум (только дизельный двигатель) |
| 3 | 15A | Бортовой компьютер, Радио, Подсветка приборов, Видеомагнитофон (ВКП) и видеоэкраны, Потолочная консоль |
| 4 | 15A | Модифицированный автомобиль, Лампы освещения салона |
| 5 | 30A | Выключатели силовых замков, силовые замки без RKE |
| 6 | 10A | Блокировка переключения тормозов, контроль скорости (только бензиновый двигатель) |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод модуля управления силовым агрегатом (PCM), реле питания PCM, вспомогательный PCM (APCM) (только дизельный двигатель) |
| 9 | 30A | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка при проходе) |
| 11 | 15A | Многофункциональный переключатель (аварийка), Выключатель стоп-сигналов, Стоп-сигналы |
| 12 | 15A | Фонари заднего хода, Реле вспомогательного аккумулятора (только бензиновый двигатель), Реле буксировки прицепа |
| 13 | 15A | Привод заслонки смешения воздушных потоков, обогреватель кондиционера, переключатель функций |
| 14 | 5A | Приборный щиток |
| 15 | 5A | Реле заряда аккумуляторной батареи прицепа, приборная панель, модуль дневных ходовых огней (DRL) |
| 16 | 30A | Сиденья с электроприводом |
| 17 | 5A | Зеркала с электроприводом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 10A | Ограничения |
| 21 | — | Не используется |
| 22 | 15A | Радиоприемник с питанием от памяти, блок управления видео для задних сидений, реле энергосбережения, комбинация приборов, реле плафона освещения салона, реле задержки вспомогательного оборудования |
| 23 | 20A | Электрозамки с RKE |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Прикуриватель, Диагностика |
| 27 | 5A | Радио |
| 28 | — | Не используется |
| 29 | 20A | Power Point #4 (консоль) |
| 30 | 15A | Фары (индикатор дальнего света) |
| 31 | 10A | Правая фара (ближний свет) |
| 32 | 20A | Розетка №1 (приборная панель) |
| 33 | 10A | Соленоид стартера (только бензиновый двигатель)/пусковое реле (только дизельный двигатель) |
| 34 | 20A | Power Point №3 (консоль) |
| 35 | 30A | Модифицированный автомобиль |
| 36 | 5A | (Комбинация, кондиционер, освещение, радио) |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10A | Электрический тормоз буксировки прицепа, Центральный верхний стоп-сигнал (CHMSL), Стоп-сигналы |
| 40 | 20A | Розетка №2 (место для сидения 2-го ряда — со стороны водителя) |
| 41 | 30A | Модифицированный автомобиль |
| 42 | — | Не используется |
| 43 | Автоматический выключатель 20А | Электрические стеклоподъемники |
| 44 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Диод модуля управления силовым агрегатом (PCM) |
| 2 | Диод модуля управления альтернативным топливом (AFCM) (только для автомобилей, работающих на природном газе) | |
| 3 | 10 А* | Модуль дневных ходовых огней (DRL), муфта кондиционера |
| 4 | 20 А* | Соленоиды топливного бака автомобиля, работающего на природном газе (NGV) (только для автомобилей, работающих на природном газе) |
| 5 | 15 А* | Реле звукового сигнала |
| 6 | 2A* | Реле тормозного давления |
| 7 | 60А** | Замок зажигания, панель предохранителей, дополнительная задержка |
| 8 | 40А** | Реле заряда аккумулятора прицепа |
| 9 | 50А** | Модифицированная мощность автомобиля |
| 10 | 30А** | Электрический тормозной контроллер |
| 11 | 60А** | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 12 | 60А** | Предохранители I/P 29, 34, 35, 40 и 41 |
| 13 | 20А** | Реле топливного насоса |
| 14 | 50А** | Реле дополнительного вентилятора |
| 15 | 30А** | Выключатель основного света |
| 16 | — | Не используется |
| 17 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 18 | 60А** | Предохранители 3, 5, 23 и 26 моторного отсека, предохранители 26 и 32 панели приборов, реле запуска дизельного двигателя (только дизельный двигатель) |
| 19 | 50А** | Реле IDM (только дизельный двигатель) |
| 20 | 60А** | Реле дополнительной батареи (только бензиновый двигатель), предохранители PDB 8 и 24 (только дизельный двигатель) |
| 21 | 30А** | Реле питания PCM, предохранитель PDB 27 |
| 22 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 17, 22 и 23 |
| 23 | 10 А* | Генератор |
| 24 | 20 А* | Фары прицепа и реле фонарей заднего хода |
| 25 | — | Не используется |
| 26 | 20 А* | Сигналы поворота для буксировки прицепа |
| 27 | 10 А* | PCM |
| 28 | — | Не используется |
| A | — | Реле топливного насоса |
| B | — | Реле звукового сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Дополнительное реле задержки |
| K | — | Пусковое реле (только дизель) |
| * Мини предохранители ** Максимальные предохранители |
Модуль реле панели приборов (2004 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Внутренние светильники |
| 2 | Open |
| 3 | Габаритные фонари на крыше |
| 4 | Экономия заряда батареи |
Релейный модуль моторного отсека (2004 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Прицеп буксировать левый поворот |
| 2 | Управление кондиционером |
| 3 | Фонарь заднего хода ПКМ |
| 4 | Буксировка прицепа правый поворот |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 5A | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 2 | 10A | Удаленный вход без ключа (RKE), отмена O/D |
| 3 | 15A | Бортовой компьютер, Радио, Видеомагнитофон (VCP) и видеоэкраны, Потолочная консоль |
| 4 | 15A | Подарочные светильники |
| 5 | 30A | Выключатели силовых замков, силовые замки без RKE |
| 6 | 10A | Блокировка переключения тормозов, модуль дневных ходовых огней (DRL) |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод модуля управления силовым агрегатом (PCM), реле питания PCM |
| 9 | 5A | Модуль управления стеклоочистителями |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка при проходе) |
| 11 | 15A | Многофункциональный переключатель (аварийка), Выключатель стоп-сигналов, Стоп-сигналы |
| 12 | 15A | Фонари заднего хода, Реле вспомогательного аккумулятора (только бензиновый двигатель), Реле буксировки прицепа |
| 13 | 15A | Привод заслонки смесителя, переключатель функций |
| 14 | 5A | Приборный щиток |
| 15 | 5A | Реле заряда аккумулятора прицепа, Кластер |
| 16 | 30A | Сиденья с электроприводом |
| 17 | 5A | Зеркала с электроприводом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 10A | Ограничения |
| 21 | — | Не используется |
| 22 | 15A | Радиоприемник с питанием от памяти, блок управления видео для задних сидений, реле энергосбережения, комбинация приборов, реле плафона освещения салона, реле задержки вспомогательного оборудования |
| 23 | 20A | Электрозамки с RKE |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Прикуриватель, Диагностика |
| 27 | 5A | Радио |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света) |
| 31 | 10A | Правая фара (ближний свет) |
| 32 | 20A | Розетка №1 (приборная панель) |
| 33 | 10A | Пусковое реле |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 5A | Подсветка приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10A | Электрический тормоз буксировки прицепа, Центральный верхний стоп-сигнал (CHMSL), Стоп-сигналы |
| 40 | 20A | Розетка №2 (место для сидения 2-го ряда — со стороны водителя) |
| 41 | 30A | Модифицированный автомобиль |
| 42 | Автоматический выключатель 20А | Электрические стеклоподъемники |
| 43 | — | Не используется |
| 44 | Автоматический выключатель 20А | Стеклоочиститель |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Диод модуля управления силовым агрегатом (PCM) |
| 2 | — | Не используется |
| 3 | 10 А* | Модуль дневных ходовых огней (DRL), муфта кондиционера |
| 4 | — | Не используется |
| 5 | 15 А* | Реле звукового сигнала |
| 6 | 2A* | Реле тормозного давления |
| 7 | 60А** | Замок зажигания, панель предохранителей, дополнительная задержка |
| 8 | 40А** | Реле заряда аккумулятора прицепа |
| 9 | 50А** | Модифицированная мощность автомобиля |
| 10 | 30А** | Электрический тормозной контроллер |
| 11 | 60А** | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 12 | 60А** | Предохранители I/P 29, 34, 35, 40 и 41 |
| 13 | 20А** | Реле топливного насоса |
| 14 | 50А** | Реле дополнительного вентилятора |
| 15 | 30А** | Выключатель основного света |
| 16 | — | Не используется |
| 17 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 18 | 60А** | Предохранители 3, 5, 23 и 26 моторного отсека, предохранители 26 и 32 панели приборов, пусковое реле |
| 19 | 50А** | Реле IDM (только дизельный двигатель) |
| 20 | 60А** | Реле дополнительного аккумулятора (только бензиновый двигатель), предохранители PDB 8 и 24 |
| 21 | 30А** | Реле питания PCM, предохранитель PDB 27 |
| 22 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 17, 22 и 23, автоматический выключатель 44 |
| 23 | — | Не используется |
| 24 | 20 А* | Фары прицепа и реле фонарей заднего хода |
| 25 | — | Не используется |
| 26 | 20 А* | Сигналы поворота для буксировки прицепа |
| 27 | 10 А* | PCM |
| 28 | — | Не используется |
| A | — | Реле топливного насоса |
| B | — | Реле звукового сигнала |
| c | Реле фонарей заднего хода прицепа | |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Дополнительное реле задержки |
| K | — | Пусковое реле |
| * Мини предохранители ** Максимальные предохранители |
Модуль реле панели приборов (2005 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Внутренние светильники |
| 2 | Open |
| 3 | Open |
| 4 | Экономия заряда батареи |
Модуль реле моторного отсека (2005 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Фонарь заднего хода ПКМ |
| 2 | Управление кондиционером |
| 3 | Буксировка прицепа правый поворот |
| 4 | Прицеп буксировать левый поворот |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 5A | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 2 | 10A | Удаленный вход без ключа (RKE), отмена O/D, модуль IVD |
| 3 | 15A | Бортовой компьютер, Радио, Потолочная консоль |
| 4 | 15A | Подарочные светильники |
| 5 | 30A | Выключатели силовых замков, силовые замки без RKE |
| 6 | 10A | Блокировка переключения тормозов, модуль дневных ходовых огней (DRL) |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод модуля управления силовым агрегатом (PCM), реле питания PCM |
| 9 | 5A | Модуль управления стеклоочистителями |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка при проходе) |
| 11 | 15A | Многофункциональный переключатель (аварийка), Выключатель стоп-сигналов, Стоп-сигналы |
| 12 | 15A | Фонари заднего хода, реле вспомогательного аккумулятора (только бензиновый двигатель) |
| 13 | 15A | Привод заслонки смесителя, переключатель функций |
| 14 | 5A | Приборный щиток |
| 15 | 5A | Реле заряда аккумулятора прицепа, Кластер |
| 16 | 30A | Сиденья с электроприводом |
| 17 | 5A | Зеркала с электроприводом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 10A | Ограничения |
| 21 | — | Не используется |
| 22 | 15A | Радиоприемник с питанием от памяти, реле энергосбережения, комбинация приборов, реле плафонов подсветки, реле задержки аксессуаров |
| 23 | 20A | Электрозамки с RKE |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Прикуриватель, Диагностика |
| 27 | 5A | Радио |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света) |
| 31 | 10A | Правая фара (ближний свет) |
| 32 | 20A | Розетка №1 (приборная панель) |
| 33 | 10A | Пусковое реле |
| 34 | 30A | Разъем IP Body Builder №3 |
| 35 | — | Не используется |
| 36 | 5A | Подсветка приборов |
| 37 | 5A | Выключатель подушки безопасности |
| 38 | — | Не используется |
| 39 | 10A | Электрический тормоз буксировки прицепа, Центральный верхний стоп-сигнал (CHMSL), Стоп-сигналы |
| 40 | 20A | Розетка №2 (место для сидения 2-го ряда — со стороны водителя) |
| 41 | 30A | Модифицированный автомобиль |
| 42 | Автоматический выключатель 20А | Электрические стеклоподъемники |
| 43 | — | Не используется |
| 44 | Автоматический выключатель 20А | Стеклоочиститель |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Диод модуля управления силовым агрегатом (PCM) |
| 2 | — | Диод вспомогательной батареи |
| 3 | 15 А* | Модуль дневных ходовых огней (DRL), муфта кондиционера |
| 4 | 5A* | PCV с подогревом (бензиновые двигатели 4,6 л и 6,8 л) |
| 5 | 15 А* | Реле звукового сигнала |
| 6 | 2A* | Реле тормозного давления |
| 7 | 60А** | Замок зажигания, дополнительная задержка |
| 8 | 40А** | Реле заряда аккумулятора прицепа |
| 9 | 50А** | Модифицированная мощность автомобиля |
| 10 | 30А** | Электрический тормозной контроллер |
| 11 | 60А** | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 11 | 40А** | AdvanceTrac® с RSC |
| 12 | 60А** | Предохранители I/P 29, 34, 35, 40 и 41 |
| 13 | 20А** | Реле топливного насоса |
| 14 | 50А** | Реле дополнительного вентилятора |
| 15 | 30А** | Выключатель основного света |
| 16 | 20А** | Форсунки (бензиновые двигатели) |
| 17 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 18 | 60А** | Предохранители 3, 5 и 26 моторного отсека, предохранители 26 и 32 панели приборов, пусковое реле |
| 19 | 50А** | Реле IDM (только дизельный двигатель) |
| 19 | 40А** | AdvanceTrac® с RSC (только бензиновые двигатели) |
| 20 | 60А** | Реле дополнительного аккумулятора (только бензиновый двигатель), предохранители PDB 8 и 24 |
| 21 | 30А** | Реле питания PCM, предохранитель PDB 27 |
| 22 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 17, 22 и 23, автоматический выключатель 44 |
| 23 | 10 А* | Поле генератора (только дизельный двигатель) |
| 23 | 20 А* | CMS, HEGOS, MAF, EGR, реле сцепления кондиционера (только бензиновый двигатель) |
| 24 | 20 А* | Фары прицепа и реле фонарей заднего хода |
| 25 | — | Не используется |
| 26 | 20 А* | Сигналы поворота для буксировки прицепа |
| 27 | 10 А* | PCM |
| 28 | — | Не используется |
| A | — | Реле топливного насоса |
| B | — | Реле звукового сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель), IVD (только бензин) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Дополнительное реле задержки |
| K | — | Пусковое реле |
| * Мини предохранители ** Максимальные предохранители |
Модуль реле панели приборов (2006 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Внутренние светильники |
| 2 | Open |
| 3 | Open |
| 4 | Экономия заряда батареи |
Релейный модуль моторного отсека (2006 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Фонарь заднего хода ПКМ |
| 2 | Управление кондиционером |
| 3 | Буксировка прицепа правый поворот |
| 4 | Прицеп буксировать левый поворот |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 5A | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 2 | 10A | Удаленный вход без ключа (RKE), отмена O/D, модуль IVD |
| 3 | 15A | Бортовой компьютер, Радио, Потолочная консоль |
| 4 | 15A | Подарочные светильники |
| 5 | 30A | Выключатели силовых замков, силовые замки без RKE |
| 6 | 10A | Блокировка переключения тормозов, модуль дневных ходовых огней (DRL) |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 15A | Радиоконденсатор(ы), катушка зажигания, диод модуля управления силовым агрегатом (PCM), реле питания PCM |
| 9 | 5A | Модуль управления стеклоочистителями |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка на проход), BSM |
| 11 | 15A | Многофункциональный переключатель (аварийка), выключатель стоп-сигналов, стоп-сигналы, реле IVD |
| 12 | 15A | Фонари заднего хода, реле вспомогательного аккумулятора (только бензиновый двигатель) |
| 13 | 15A | Привод заслонки смесителя, переключатель функций |
| 14 | 5A | Приборный щиток |
| 15 | 5A | Реле заряда аккумулятора прицепа, Cluster, BSM |
| 16 | 30A | Сиденья с электроприводом |
| 17 | 5A | Зеркала с электроприводом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 10A | Ограничения |
| 21 | — | Не используется |
| 22 | 15A | Радиоприемник с питанием от памяти, реле энергосбережения, комбинация приборов, реле плафонов подсветки, реле задержки аксессуаров |
| 23 | 20A | Электрозамки с RKE |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Прикуриватель, Диагностика |
| 27 | 5A | Радио |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света) |
| 31 | 10A | Правая фара (ближний свет) |
| 32 | 20A | Розетка №1 (приборная панель) |
| 33 | 10A | Пусковое реле |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 5A | Подсветка приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10A | Электрический тормоз буксировки прицепа, Центральный верхний стоп-сигнал (CHMSL), Стоп-сигналы |
| 40 | 20A | Розетка №2 (место для сидения 2-го ряда — со стороны водителя) |
| 41 | 30A | Модифицированный автомобиль |
| 42 | Автоматический выключатель 20А | Электрические стеклоподъемники |
| 43 | — | Не используется |
| 44 | Автоматический выключатель 20А | Стеклоочиститель |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Диод модуля управления силовым агрегатом (PCM) |
| 2 | — | Диод вспомогательной батареи |
| 3 | 15 А* | Модуль дневных ходовых огней (DRL), муфта кондиционера |
| 4 | 5A* | PCV с подогревом (бензиновые двигатели 4,6 л и 6,8 л) |
| 5 | 15 А* | Реле звукового сигнала |
| 6 | — | Не используется |
| 7 | 60А** | Замок зажигания, дополнительная задержка |
| 8 | 40А** | Реле заряда аккумулятора прицепа |
| 9 | 50А** | Модифицированная мощность автомобиля |
| 10 | 30А** | Электрический тормозной контроллер |
| 11 | 60А** | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 11 | 40А** | AdvanceTrac® с RSC |
| 12 | 60А** | Предохранители I/P 29, 34, 35, 40 и 41 |
| 13 | 20А** | Реле топливного насоса |
| 14 | 50А** | Реле дополнительного вентилятора |
| 15 | 30А** | Выключатель основного света |
| 16 | 20А** | Форсунки (бензиновые двигатели) |
| 17 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 18 | 60А** | Предохранители 3, 5 и 26 моторного отсека, предохранители 26 и 32 панели приборов, пусковое реле |
| 19 | 50А** | Реле IDM (только дизельный двигатель) |
| 19 | 40А** | AdvanceTrac® с RSC (только бензиновые двигатели) |
| 20 | 60А** | Реле дополнительного аккумулятора (только бензиновый двигатель), предохранители PDB 8 и 24 |
| 21 | 30А** | Реле питания PCM, предохранитель PDB 27 |
| 22 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 17, 22 и 23, автоматический выключатель 44 |
| 23 | 10 А* | Поле генератора (только дизельный двигатель) |
| 23 | 20 А* | CMS, HEGOS, MAF, EGR, реле сцепления кондиционера (только бензиновый двигатель) |
| 24 | 20 А* | Фары прицепа и реле фонарей заднего хода |
| 25 | — | Не используется |
| 26 | 20 А* | Сигналы поворота для буксировки прицепа |
| 27 | 10 А* | Блок PCM, вентиляция канистры (только бензиновый двигатель) |
| 28 | — | Не используется |
| A | — | Реле топливного насоса |
| B | — | Реле звукового сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель), IVD (только бензин) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Дополнительное реле задержки |
| K | — | Пусковое реле |
| * Мини предохранители ** Максимальные предохранители |
Модуль реле панели приборов (2007 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Внутренние светильники |
| 2 | Open |
| 3 | Open |
| 4 | Экономия заряда батареи |
Релейный модуль моторного отсека (2007 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Фонарь заднего хода ПКМ |
| 2 | Управление кондиционером |
| 3 | Буксировка прицепа правый поворот |
| 4 | Прицеп буксировать левый поворот |
2008
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 10A | Удаленный вход без ключа (RKE), отмена O/D, модуль IVD, ABS 4 Вт |
| 3 | 15A | Потолочная консоль с задержкой, аудио |
| 4 | 15A | Подарочные светильники |
| 5 | 30A | Электрозамки без RKE или сдвижной двери |
| 6 | 10A | Модуль дневных ходовых огней (ДХО) |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 15A | Радиоконденсатор(ы), катушки зажигания, реле PCM (модуль управления трансмиссией) |
| 9 | 5A | Модуль управления стеклоочистителями |
| 10 | 20A | Выключатель основного света, стояночные фонари, номерной фонарь (внешние фонари), многофункциональный переключатель (вспышка на проход), BSM |
| 11 | 15A | Многофункциональный переключатель (аварийка), стоп-сигналы, реле IVD |
| 12 | 15A | Фонари заднего хода, реле вспомогательного аккумулятора (только бензиновый двигатель) |
| 13 | 15A | Привод смешанной двери, режим A/C |
| 14 | 5A | Приборный щиток |
| 15 | 5A | Реле заряда аккумулятора прицепа, Cluster, BSM |
| 16 | 30A | Сиденья с электроприводом |
| 17 | 5A | Зеркала с электроприводом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 10A | Ограничения |
| 21 | — | Не используется |
| 22 | 15A | Аудиосистема, Комбинация приборов, Реле плафонов, Реле задержки включения вспомогательного оборудования |
| 23 | 20A | Электрозамки с RKE или раздвижной дверью |
| 24 | — | Не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | Зажигалка |
| 27 | 5A | Аудио |
| 28 | — | Не используется |
| 29 | 10A | Диагностика |
| 30 | 15A | Фары (индикатор дальнего света), ДХО |
| 31 | 10A | Правая фара (ближний свет) |
| 32 | 20A | Розетка №1 (приборная панель) |
| 33 | 10A | Реле стартера |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 5A | Подсветка приборов |
| 37 | — | Не используется |
| 38 | 10A | Блокировка переключения тормозов |
| 39 | 10A | Электрический тормоз буксировки прицепа, центральный верхний стоп-сигнал (CHMSL) |
| 40 | 20A | Точка питания (центральная стойка кузова) |
| 41 | 30A | Модифицированный автомобиль |
| 42 | Автоматический выключатель 20А | Электрические стеклоподъемники |
| 43 | — | Не используется |
| 44 | Автоматический выключатель 30А | Стеклоочиститель |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Диод модуля управления силовым агрегатом (PCM) |
| 2 | — | Диод вспомогательной батареи |
| 3 | 15 А* | Модуль дневных ходовых огней (DRL), муфта кондиционера |
| 4 | 5A* | PCV с подогревом (двигатели 4,6 л и 6,8 л) |
| 5 | 15 А* | Реле звукового сигнала |
| 6 | 20A | ПКМ — топливные форсунки |
| 7 | 60А** | Замок зажигания, задержка аксессуаров с задержкой |
| 8 | 40А** | Реле заряда аккумуляторной батареи прицепа |
| 9 | 50А** | Модифицированная мощность автомобиля |
| 10 | 30А** | Контроллер электрического тормоза прицепа |
| 11 | 60А** | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 11 | 40А** | AdvanceTrac® с RSC |
| 12 | 60А** | Предохранители I/P 29, 34, 35, 40 и 41 |
| 13 | 20А** | Реле топливного насоса |
| 14 | 50А** | Реле дополнительного вентилятора |
| 15 | 30А** | Выключатель основного света |
| 16 | 40А** | АБС/ТВД |
| 17 | 50А** | Реле электровентилятора (двигатель вентилятора) |
| 18 | 60А** | Предохранители 3, 5 и 26, 23 моторного отсека, 23 (дизель) Предохранители 26 и 32 приборной панели, пусковое реле PCM |
| 19 | 50А** | Реле IDM (только дизельный двигатель) |
| 20 | 60А** | Реле дополнительного аккумулятора (только бензиновый двигатель), предохранители PDB 8 и 24 |
| 21 | 30А** | Реле питания PCM, предохранитель PDB 27 |
| 22 | 60А** | Предохранители I/P 4, 5, 10, 11, 16, 17, 22 и 23, автоматический выключатель 44 |
| 23 | 10 А* | Поле генератора (только дизельный двигатель) |
| 23 | 20 А* | PCM, VMV, HEGO, MAF, EGR (только бензиновый двигатель) |
| 24 | 20 А* | Фары прицепа и реле фонарей заднего хода |
| 25 | — | Не используется |
| 26 | 20 А* | Сигналы поворота для буксировки прицепа |
| 27 | 10 А* | PCM KAPWR, Вентиляция адсорбера (только бензиновый двигатель) |
| 28 | Не используется | |
| A | — | Реле топливного насоса |
| B | — | Реле звукового сигнала |
| C | — | Реле фонарей заднего хода прицепа |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле заряда аккумулятора прицепа |
| F | — | Реле IDM (только дизель), IVD (только бензин) |
| G | — | Реле ПКМ |
| H | — | Реле электровентилятора |
| J | — | Дополнительное реле задержки |
| K | — | Пусковое реле |
| * Мини предохранители ** Максимальные предохранители |
Модуль реле панели приборов (2008 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Внутренние светильники |
| 2 | Open |
| 3 | Open |
| 4 | Экономия заряда батареи |
Модуль реле моторного отсека (2008 г.)
| Местоположение реле | Описание |
|---|---|
| 1 | Фонарь заднего хода ПКМ |
| 2 | Управление кондиционером |
| 3 | Буксировка прицепа правый поворот |
| 4 | Прицеп буксировать левый поворот |
