Предохранители и реле Ford E-Series (1998-2001)
Схемы относятся к указанным годам и вариантам Ford E-Series (1998-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford E-Series / Econoline 1998-2001 гг.
Предохранитель прикуривателя (розетки) в Ford E-Series предохранитель №23 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

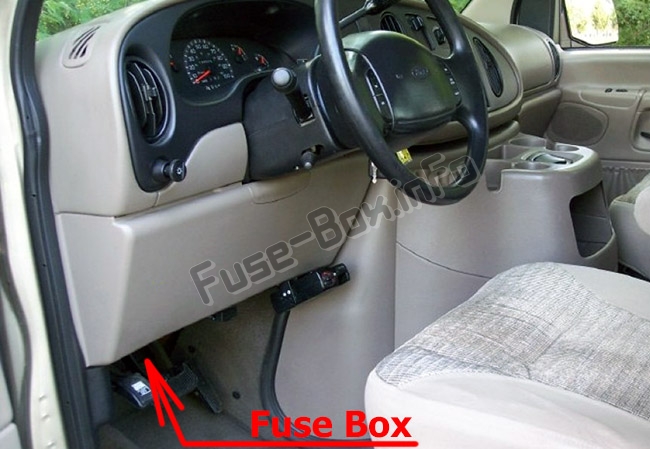

Расположение блока предохранителей
Он расположен ниже и левее руля у педали тормоза.

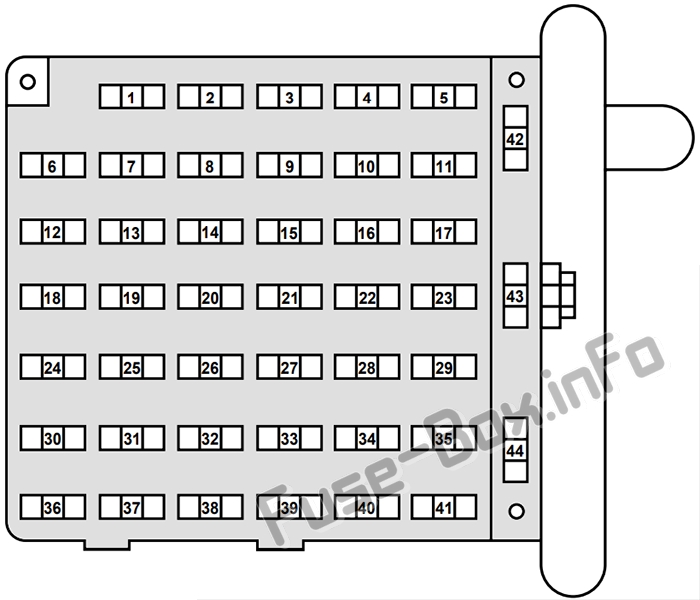

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | 1998-1999: Модуль RABS/4WABS 2000-2001: Модуль 4WABS |
| 2 | 15A | 1998-2000: диод/резистор тормозной системы, комбинация приборов, звуковой сигнал, реле 4WABS, индикаторы предупреждения 2001: Контрольная лампа тормозной системы, комбинация приборов, звуковой сигнал, реле 4WABS, предупреждающие индикаторы, датчик низкого вакуума (только дизель) |
| 3 | 15A | 1998-2000: Главный выключатель света, модуль RKE, радио 2001: Главный выключатель света, модуль RKE, радио, подсветка приборов, E Traveler VCP и видеоэкран. |
| 4 | 15A | Электрозамки с RKE, вход с подсветкой, звуковой сигнал, модифицированный автомобиль, зеркала с электроприводом, выключатель основного света, плафоны подсветки |
| 5 | 20A | Модуль RKE, переключатели Power Lock, блокировка памяти, Power Locks с RKE |
| 6 | 10A | Блокировка переключения передач, контроль скорости, модуль ДХО |
| 7 | 10A | Многофункциональный переключатель, поворотники |
| 8 | 30A | Радиоконденсатор(ы), катушка зажигания, диод PCM, реле питания PCM, подогреватель топлива (только дизель), реле свечи накаливания (только дизель) |
| 9 | 30A | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя |
| 10 | 20A | 1998-2000: Главный выключатель освещения, (внешние лампы) Многофункциональный переключатель (вспышка на проход) 2001: Выключатель основного света, стояночные фонари, лампа номерного знака (внешние лампы), многофункциональный переключатель (вспышка для прохода) |
| 11 | 15A | Датчик давления в тормозной системе, многофункциональный переключатель (опасность), RABS, датчик положения педали тормоза |
| 12 | 15A | 1998-2000: Датчик дальности передачи (TR), реле вспомогательной батареи 2001: Датчик дальности передачи (TR), лампы заднего хода, реле вспомогательной батареи |
| 13 | 15A | 1998-2000: Привод дверцы смесителя, селекторный переключатель функций 2001: Дверной привод, обогреватель кондиционера, селекторный переключатель функций |
| 14 | 5A | Комбинация приборов (подушка безопасности и индикатор заряда) |
| 15 | 5A | Реле зарядки аккумуляторной батареи прицепа |
| 16 | 30A | Сиденья с электроприводом |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Диагностический монитор подушки безопасности |
| 20 | 5A | Переключатель отмены овердрайва |
| 21 | 30A | Электрические стеклоподъемники |
| 22 | 15A | 1998–2000: Радио «Память» 2001: Радио Memory Power, E Traveller Радио |
| 23 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| 24 | 5A | 1998–1999: Входной модуль с подсветкой 2000-2001: не используется |
| 25 | 10A | Левая фара (ближний свет) |
| 26 | 20A | 1998-2000: не используется 2001: Задняя силовая установка |
| 27 | 5A | Радио |
| 28 | 25A | Разъем питания |
| 29 | — | Не используется |
| 30 | 15A | Фары (индикатор дальнего света), ДХО |
| 31 | 10A | Правая фара (ближний свет), ДХО |
| 32 | 5A | 1998-1999: не используется 2000-2001: Зеркала с электроприводом |
| 33 | 20A | 1998-2000: не используется 2001: Power Point E Traveler # 2 |
| 34 | 10A | Датчик диапазона передачи (TR) |
| 35 | 30A | 1998-1999: не используется 2000–2001: Модуль RKE |
| 36 | 5A | (комбинация приборов, кондиционер, освещение, радио), рулевая колонка в сборе |
| 37 | 20A | 1998-2000: не используется 2001: Вилка питания |
| 38 | 10A | Диагностический монитор подушки безопасности |
| 39 | 20A | 1998-2000: не используется 2001: Power Point E Traveler # 1 |
| 40 | 30A | Модифицированный автомобиль |
| 41 | 30A | Модифицированный автомобиль |
| 42 | — | Не используется |
| 43 | 20А С.Б. | Электрические стеклоподъемники |
| 44 | — | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

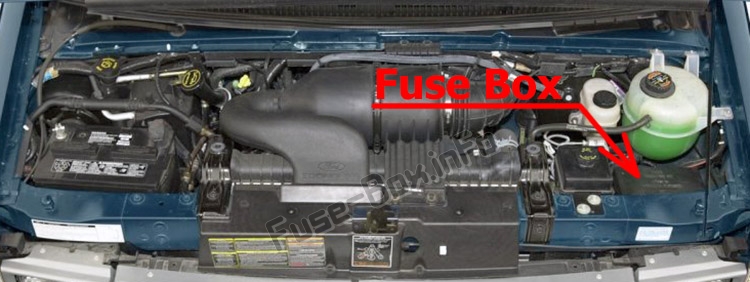

Расположение блока предохранителей
Распределительная коробка расположена в моторном отсеке.

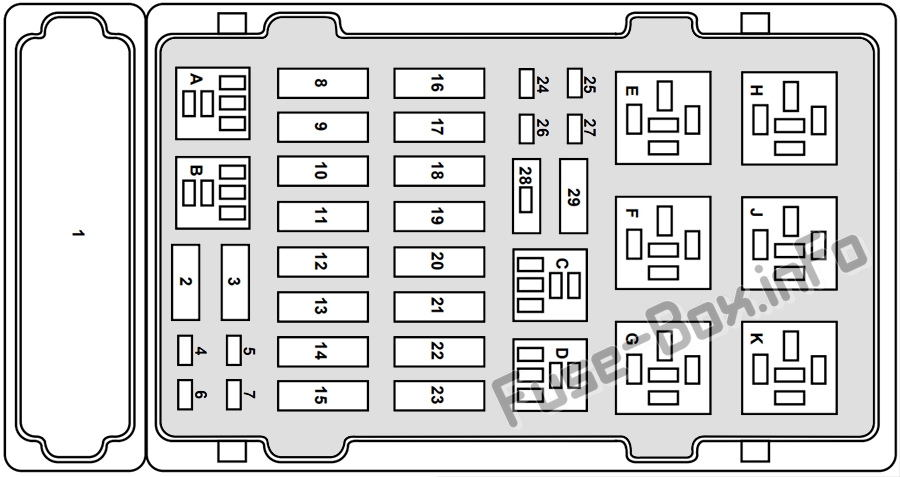

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10A | 1998-2000: PCM Keep Alive Memory, комбинация приборов 2001: PCM Keep Alive Memory, комбинация приборов, вольтметр |
| 5 | 10A | Правый указатель поворота прицепа |
| 6 | 10A | Левый указатель поворота прицепа |
| 7 | — | Не используется |
| 8 | 60A | Предохранители I/P 5, 11, 23, 38, 4, 10, 16, 22, 28, 32 (2001 г.) |
| 9 | 30A | Реле питания PCM, предохранитель 4 в моторном отсеке |
| 10 | 60A | Реле дополнительной аккумуляторной батареи, предохранители 14, 22 в моторном отсеке |
| 11 | 30A | IDM реле |
| 12 | 60A | 1998-2000: Предохранители моторного отсека 26, 27 2001: Предохранители моторного отсека 25, 27 |
| 13 | 50A | Реле электродвигателя вентилятора (двигатель вентилятора) |
| 14 | 30A | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 15 | 40A | 1998-2000: Главный выключатель света 2001: Выключатель основного света, дневные ходовые огни (DRL) |
| 16 | 50A | 1998-2000: Модуль RKE, реле дополнительного электровентилятора 2001: Реле дополнительного электровентилятора |
| 17 | 30A | 1998-2000: Реле топливного насоса, IDM (дизель) 2001: Реле топливного насоса |
| 18 | 60A | 1998-2000: Предохранители I/P 40, 41 2001: Предохранители I/P 40, 41, 26, 33, 39 |
| 19 | 60A | Модуль 4WABS |
| 20 | 20A | Электрический тормозной контроллер |
| 21 | 50A | Измененная мощность транспортного средства |
| 22 | 40A | Реле зарядки аккумуляторной батареи прицепа (только для модифицированных автомобилей) |
| 23 | 60A | Выключатель зажигания |
| 24 | — | Не используется |
| 25 | 20A | Модуль NGV (только природный газ) |
| 26 | 10A | 1998-2000: Генератор/регулятор напряжения (только дизель) 2001: Муфта кондиционера (только 4,2 л) |
| 27 | 15A | Модуль ДХО, реле звукового сигнала |
| 28 | — | ИКМ-диод |
| 29 | — | Не используется |
| A | — | Не используется |
| B | — | 1998-2000: не используется 2001: Реле стоп-сигналов |
| C | — | 1998-2000: не используется 2001: Реле стоп-сигналов |
| D | — | Реле ходовых огней прицепа |
| E | — | Реле зарядки аккумуляторной батареи прицепа |
| F | — | 1998-2000: Эстафета IDM 2001: Реле IDM (только дизель), реле сцепления кондиционера (только 4,2 л) |
| G | — | Реле ПКМ |
| H | — | Реле электродвигателя вентилятора |
| J | — | Реле звукового сигнала |
| K | — | 1998-2000: Реле топливного насоса, реле IDM (дизель) 2001: Реле топливного насоса |
