Предохранители и реле Ford Escape (2005-2007)
Схемы относятся к указанным годам и вариантам Ford Escape (2005-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Escape 2005-2007 гг.
Предохранители прикуривателя (розетка)Это предохранитель №24 (прикуриватель) в блоке предохранителей панели приборов и предохранитель №12 (розетка) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

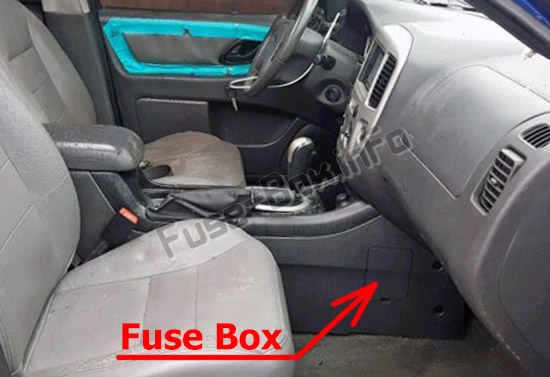

Пассажирский салон
Панель предохранителей расположена с правой стороны центральной консоли, рядом с панелью приборов за крышкой.
Снимите крышку панели, чтобы получить доступ к предохранителям.

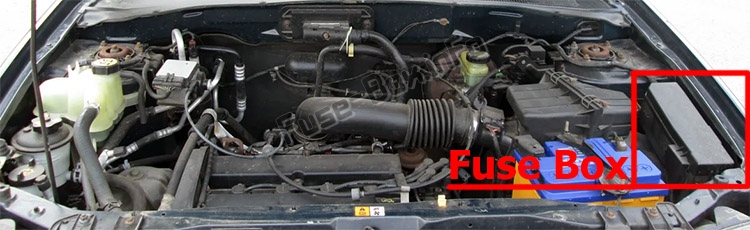

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2005

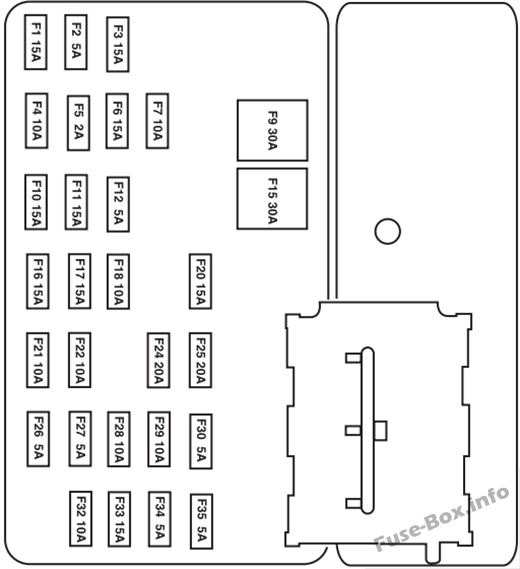

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Парковочные фонари для прицепа |
| 2 | 5A* | Не используется |
| 3 | 15 А* | Передние и задние парковочные фонари |
| 4 | 10 А* | Замок зажигания |
| 5 | 2A* | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS |
| 6 | 15 А* | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (ABS), контроль скорости, выключатель тормоза |
| 7 | 10 А* | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио |
| 8 | — | Не используется |
| 9 | 30А** | дверные замки с электроприводом, сиденья с электроприводом |
| 10 | 15 А* | Зеркала с подогревом |
| 11 | 15 А* | Люк на крыше |
| 12 | 5A* | Радио |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 30А** | Электрические стеклоподъемники |
| 16 | 15 А* | Сабвуфер |
| 17 | 15 А* | Ближний свет |
| 18 | 10 А* | 4x4 |
| 19 | — | Не используется |
| 20 | 15 А* | Horn |
| 21 | 10 А* | Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя |
| 22 | 10 А* | Электрохроматическое зеркало, Комбинация приборов |
| 23 | 5A* | Не используется |
| 24 | 20 А* | Зажигалка |
| 25 | 20A* | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя |
| 26 | 5A* | Переключатель режимов работы системы климат-контроля |
| 27 | 5A* | Вентиляция адсорбера, переключатель отмены контроля скорости |
| 28 | 10 А* | Приборный щиток |
| 29 | 10 А* | Помощь при парковке задним ходом |
| 30 | 5A* | Не используется |
| 31 | — | Не используется |
| 32 | 10 А* | Блокировка переключения тормозной коробки передач |
| 33 | 15 А* | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) |
| 34 | 5A* | Модуль ABS, Evac и Fill, контроль скорости |
| 35 | 5A* | Модуль подогрева сидений, 4x4 |
| * Мини предохранитель ** Картриджный предохранитель |

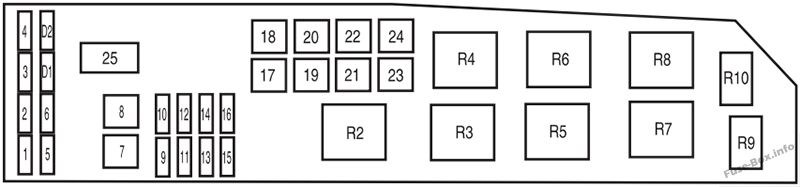

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A* | Панель предохранителей I/P (RUN/START) |
| 2 | 25A* | Мощность фары |
| 3 | 25A* | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар |
| 4 | 5A* | Keep Alive Power (KA PWR) |
| 5 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 6 | 20 А* | Топливный насос |
| 7 | 40А** | Реле RUN/ACC -Электрохроматическое зеркало, Прикуриватель, Передний и задний дворники |
| 8 | 30А** | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 А* | Генератор |
| 10 | 30A* | Сиденья с подогревом |
| 11 | 10 А* | PCM |
| 12 | 20 А* | Точка питания №1 |
| 13 | 20 А* | Противотуманные фары |
| 14 | 15 А* | Муфта кондиционера, реле кондиционера |
| 15 | 30A* | Соленоид антиблокировочной тормозной системы (ABS) |
| 17 | 50А** | Зажигание (основное) |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 40А** | Дополнительное реле задержки — сабвуфер и 4x4, ближний свет |
| 20 | 60А** | ABS |
| 21 | 40А** | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом |
| 22 | 40А** (4-цилиндровый двигатель) / 50А** (V6) | Охлаждающий вентилятор |
| 23 | 40А** | Обогрев заднего стекла, реле габаритных огней |
| 24 | 40А** (4-цилиндровый двигатель) / 50А** (V6) | Высокая/низкая скорость вентилятора |
| 25 | — | Шунт |
| R2 | — | Реле ПКМ |
| R3 | — | Реле топливного насоса |
| R4 | — | Реле вентилятора охлаждения |
| R5 | — | Реле высокой/низкой скорости вентилятора 1 |
| R7 | — | Реле стартера |
| R8 | — | Реле высокой/низкой скорости вентилятора 2 |
| R9 | — | Реле противотуманных фар |
| R10 | — | Реле кондиционера |
| D1 | — | Пусковой диод |
| D2 | — | диод переменного тока |
| * Мини предохранитель ** Картриджный предохранитель |
2006

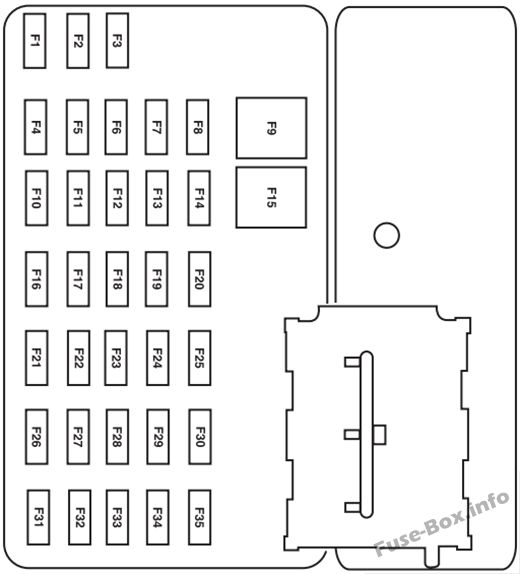

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Парковочные фонари для прицепа |
| 2 | — | Не используется |
| 3 | 15 А* | Передние и задние парковочные фонари |
| 4 | 10 А* | Замок зажигания |
| 5 | 2A* | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS |
| 6 | 15 А* | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (ABS), контроль скорости, выключатель тормоза |
| 7 | 10 А* | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио |
| 8 | — | Не используется |
| 9 | 30А** | дверные замки с электроприводом, сиденья с электроприводом |
| 10 | 15 А* | Зеркала с подогревом |
| 11 | 15 А* | Люк, Электрохроматическое зеркало |
| 12 | 5A* | Радио |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 30А** | Электрические стеклоподъемники |
| 16 | 15 А* | Сабвуфер |
| 17 | 15 А* | Ближний свет |
| 18 | 10 А* | 4WD |
| 19 | — | Не используется |
| 20 | 15 А* | Horn |
| 21 | 10 А* | Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя |
| 22 | 10 А* | Приборный щиток |
| 23 | — | Не используется |
| 24 | 20 А* | Зажигалка |
| 25 | 20 А* | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя |
| 26 | 5A* | Переключатель режимов работы системы климат-контроля |
| 27 | 5A* | Вентиляция адсорбера, переключатель отмены контроля скорости |
| 28 | 10 А* | Приборный щиток |
| 29 | 10 А* | Помощь при парковке задним ходом |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 10 А* | Блокировка переключения тормозной коробки передач |
| 33 | 15 А* | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) |
| 34 | 5A* | Модуль ABS, Evac и Fill, контроль скорости |
| 35 | 5A* | Модуль подогрева сидений, 4WD |
| * Мини предохранитель ** Картриджный предохранитель |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 25A* | Мощность фары |
| 3 | 25A* | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар |
| 4 | 5A* | Keep Alive Power (KA PWR) |
| 5 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HEGO) |
| 6 | 20 А* | Топливный насос |
| 7 | 40А** | Реле RUN/ACC -Электрохроматическое зеркало, Прикуриватель, Передний и задний дворники |
| 8 | 30А** | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 А* | Генератор |
| 10 | 30A* | Сиденья с подогревом |
| 11 | 10 А* | PCM |
| 12 | 20 А* | Силовая установка |
| 13 | 20 А* | Противотуманные фары |
| 14 | 15 А* | Муфта кондиционера, реле кондиционера |
| 15 | 30A* | Соленоид антиблокировочной тормозной системы (ABS) |
| 16 | 25A* | Панель предохранителей I/P (RUN/START) |
| 17 | 50А** | Зажигание (основное) |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 40А** | Дополнительное реле задержки — сабвуфер и полный привод, ближний свет |
| 20 | 60А** | ABS |
| 21 | 40А** | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом |
| 22 | 40А** (I4) / 50А** (V6) | Охлаждающий вентилятор |
| 23 | 40А** | Обогрев заднего стекла, реле габаритных огней |
| 24 | 40А** (I4) / 50А** (V6) | Высокая/низкая скорость вентилятора |
| 25 | — | Шунт |
| R2 | — | Реле ПКМ |
| R3 | — | Реле топливного насоса |
| R4 | — | Реле вентилятора охлаждения |
| R5 | — | Реле высокой/низкой скорости вентилятора 1 |
| R6 | — | Реле электровентилятора |
| R7 | — | Реле стартера |
| R8 | — | Реле высокой/низкой скорости вентилятора 2 |
| R9 | — | Реле противотуманных фар |
| R10 | — | Реле кондиционера |
| D1 | — | Не используется |
| D2 | — | диод переменного тока |
| * Мини предохранитель ** Картриджный предохранитель |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A* | Парковочные фонари для прицепа |
| 2 | — | Не используется |
| 3 | 15A* | Передние и задние парковочные фонари |
| 4 | 10 А* | Замок зажигания |
| 5 | 2A* | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS |
| 6 | 15A* | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (ABS), контроль скорости, выключатель тормоза |
| 7 | 10 А* | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио |
| 8 | 5A* | Канистра вентиляция |
| 9 | 30А** | дверные замки с электроприводом, сиденья с электроприводом |
| 10 | 15A* | Зеркала с подогревом |
| 11 | 15A* | Люк, Электрохроматическое зеркало |
| 12 | 5A* | Радио |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 30А** | Электрические стеклоподъемники |
| 16 | 15A* | Сабвуфер |
| 17 | 15A* | Ближний свет |
| 18 | 10 А* | 4WD |
| 19 | — | Не используется |
| 20 | 15A* | Horn |
| 21 | 10 А* | Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя |
| 22 | 10 А* | Приборный щиток |
| 23 | — | Не используется |
| 24 | 20A* | Зажигалка |
| 25 | 20A* | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя |
| 26 | 5A* | Переключатель режимов работы системы климат-контроля |
| 27 | 5A* | Переключатель отмены управления скоростью |
| 28 | 10 А* | Приборный щиток |
| 29 | 10 А* | Помощь при парковке задним ходом |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | 10 А* | Блокировка переключения тормозной коробки передач |
| 33 | 15A* | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) |
| 34 | 5A* | Модуль ABS, Evac и Fill, контроль скорости |
| 35 | 5A* | Модуль подогрева сидений, 4WD |
| * Мини предохранитель ** Картриджный предохранитель |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 25A* | Мощность фары |
| 3 | 25A* | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар |
| 4 | 5A* | Keep Alive Power (KA PWR) |
| 5 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 6 | 20 А* | Топливный насос |
| 7 | 40А** | Реле RUN/ACC -Электрохроматическое зеркало, Прикуриватель, Передний и задний дворники |
| 8 | 30А** | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 А* | Генератор |
| 10 | 30A* | Сиденья с подогревом |
| 11 | 10 А* | PCM |
| 12 | 20 А* | Силовая установка |
| 13 | 20 А* | Противотуманные фары |
| 14 | 15 А* | Муфта кондиционера, реле кондиционера |
| 15 | 30A* | Соленоид антиблокировочной тормозной системы (ABS) |
| 16 | 25A* | Панель предохранителей I/P (RUN/START) |
| 17 | 50А** | Зажигание (основное) |
| 18 | 40А** | Двигатель вентилятора |
| 19 | 40А** | Дополнительное реле задержки — сабвуфер и полный привод, ближний свет |
| 20 | 60А** | ABS |
| 21 | 40А** | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом |
| 22 | 40А** (I4) / 50А** (V6) | Охлаждающий вентилятор |
| 23 | 40А** | Обогрев заднего стекла, реле габаритных огней |
| 24 | 40А** (I4) / 50А** (V6) | Высокая/низкая скорость вентилятора |
| 25 | — | Шунт |
| R2 | — | Реле ПКМ |
| R3 | — | Реле топливного насоса |
| R4 | — | Реле вентилятора охлаждения |
| R5 | — | Реле высокой/низкой скорости вентилятора 1 |
| R6 | — | Реле электровентилятора |
| R7 | — | Реле стартера |
| R8 | — | Реле высокой/низкой скорости вентилятора 2 |
| R9 | — | Реле противотуманных фар |
| R10 | — | Реле кондиционера |
| D1 | — | Не используется |
| D2 | — | диод переменного тока |
| * Мини предохранитель ** Картриджный предохранитель |
