Предохранители и реле Ford Escape (2008-2012)
Схемы относятся к указанным годам и вариантам Ford Escape (2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Escape 2008-2012 гг.
Предохранители прикуривателя (розетка)являются предохранитель №40 (передняя розетка) в блоке предохранителей панели приборов и предохранитель №3 (задняя розетка (центральная консоль)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

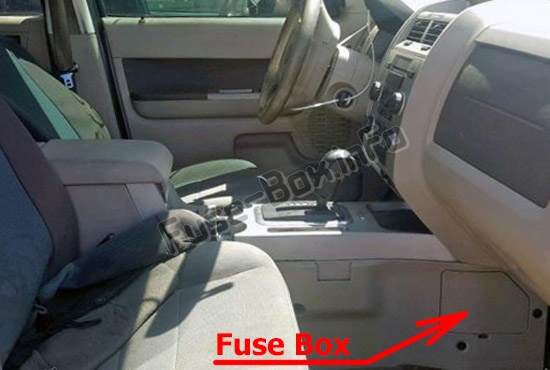

Пассажирский салон
Панель предохранителей расположена с правой стороны центральной консоли, рядом с панелью приборов за крышкой.
Снимите крышку панели, чтобы получить доступ к крышке предохранителей. Нажмите на выступы сверху и снизу крышки предохранителя, чтобы снять ее.

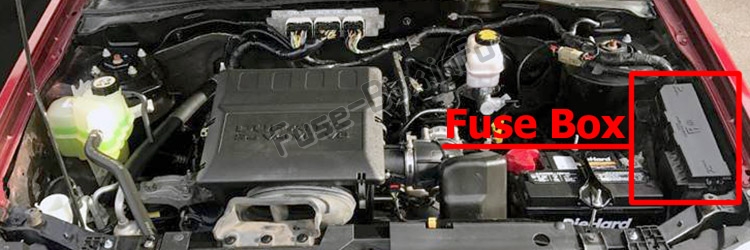

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей
2008

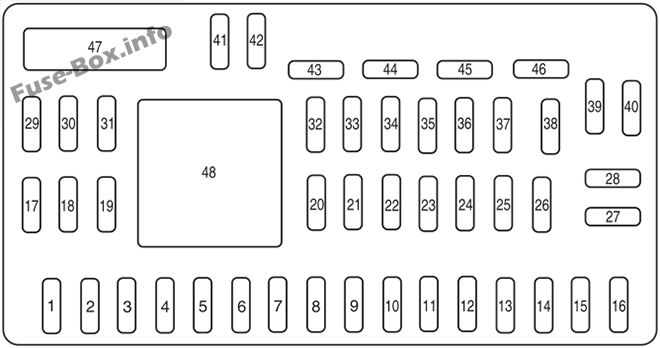

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Переключатель включения/выключения тормоза |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), СПДЖБ |
| 6 | 20A | Поворотники, Стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Подсветка |
| 11 | 10A | Полноприводный автомобиль |
| 12 | 7.5A | Переключатель зеркала с электроприводом |
| 13 | 7.5A | Канистра вентиляция |
| 14 | 10A | FCIM (радиокнопки), спутниковое радио, передний дисплейный модуль |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла |
| 18 | 20A | Сиденье с подогревом |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Отмена овердрайва |
| 31 | 10A | Модуль компаса |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Переключатель скорости |
| 34 | 5A | Выключатель контроля скорости, ABS |
| 35 | 10A | Полный привод, EPAS (рулевое управление) |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Передняя розетка |
| 41 | 15A | Выключатели блокировки дверей водителя/пассажира |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, реле обогрева сидений, зеркало с автоматическим затемнением |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Логика переднего стеклоочистителя, реле электровентилятора |
| 46 | 7.5A | OCS (ограничения), PADI (ограничения) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше |
| 48 | — | Дополнительное реле с задержкой |

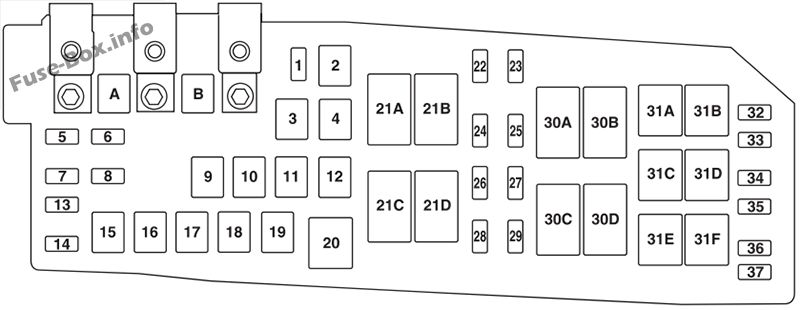

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| A | 80А Миди | EPAS |
| B | 125А Миди | СПДЖБ |
| 1 | 15 А* | Зеркало с подогревом |
| 2 | 30А** | Задний антиобледенитель |
| 3 | 20А** | Задняя розетка (центральная консоль) |
| 4 | 20А** | Топливный насос |
| 5 | 10 А* | Модуль управления силовым агрегатом (PCM) Keep Alive power |
| 6 | 15 А* | Генератор |
| 7 | 10 А* | Фонари заднего хода |
| 8 | 20 А* | Стояночные фонари для буксировки прицепа |
| 9 | 50А** | Антиблокировочная тормозная система (АБС) |
| 10 | 30А** | Передние дворники |
| 11 | 30А** | Стартер |
| 12 | 40А** | Двигатель вентилятора |
| 13 | 10 А* | Муфта кондиционера |
| 14 | 15 А* | Лампы поворота прицепа |
| 15 | — | Не используется |
| 16 | 40А** | Охлаждающий вентилятор 1 |
| 17 | 40А** | Охлаждающий вентилятор 2 |
| 18 | 20А** | соленоид АБС |
| 19 | 30А** | Сиденья с электроприводом |
| 20 | — | Реле муфты кондиционера |
| 21A | — | Реле обогревателя заднего стекла |
| 21B | — | Не используется |
| 21C | — | Реле вентилятора |
| 21D | — | Реле ПКМ |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 10 А* | ИКМ-передача |
| 25 | — | Не используется |
| 26 | 10 А* | млн ПКМ |
| 27 | 10 А* | PCM не мил |
| 28 | 15 А* | PCM |
| 29 | 15 А* | Катушки зажигания |
| 30A | — | Реле вентилятора охлаждения 1 |
| 30B | — | Реле стартера |
| 30C | — | Главное реле вентилятора охлаждения |
| 30D | — | Реле вентилятора охлаждения 2 |
| 31A | — | Реле фонарей заднего хода |
| 31B | — | Реле топливного насоса |
| 31C | — | Реле левого поворота прицепа |
| 31D | — | Реле правого поворота буксировки прицепа |
| 31E | — | Реле буксировки прицепа |
| 31F | — | Не используется |
| 32 | — | Диод муфты кондиционера |
| 33 | — | диод ПКМ |
| 34 | — | Стартовый диод |
| 35 | 10 А* | Реле фонарей заднего хода, Модуль управления скоростью, Реле обогрева заднего стекла |
| 36 | — | Не используется |
| 37 | — | Не используется |
| * Мини предохранитель ** Картриджный предохранитель |
2009
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Переключатель включения/выключения тормоза |
| 3 | 15A | Модуль синхронизации |
| 4 | 30A | Лунная крыша |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), СПДЖБ |
| 6 | 20A | Поворотники, Стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Подсветка |
| 11 | 10A | Полноприводный автомобиль |
| 12 | 7.5A | Переключатель зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | FCIM (радиокнопки), спутниковое радио, передний дисплейный модуль |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача электродвигателя всех замков, разблокировка подъемных ворот, разблокировка подъемного стекла |
| 18 | 20A | Сиденье с подогревом |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5 A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Не используется (запасной) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Антиблокировочная тормозная система (АБС) |
| 35 | 10A | Полный привод, модуль электроусилителя руля (EPAS), модуль помощи при парковке |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио, усилитель радио (только навигация) |
| 40 | 20A | Передняя розетка |
| 41 | 15A | Переключатели блокировки дверей водителя/пассажира, Зеркало с автоматическим затемнением, Компас, Окружающее освещение, Люк в крыше |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, реле обогрева сидений, комбинация приборов |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Логика переднего стеклоочистителя, реле электровентилятора |
| 46 | 7.5A | OCS (ограничения), PADI (ограничения) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| A | 80А Миди | Электронный модуль усилителя рулевого управления (EPAS) |
| B | 125А Миди | СПДЖБ |
| 1 | 15A* | Зеркало с подогревом |
| 2 | 30А** | Задний антиобледенитель |
| 3 | 20А** | Задняя розетка (центральная консоль) |
| 4 | — | Не используется |
| 5 | 10 А* | Модуль управления трансмиссией (PCM) Keep Alive power, реле PCM, вентиляция адсорбера |
| 6 | 15A* | Генератор |
| 7 | 15A* | Защелка задней двери |
| 8 | 20A* | Стояночные фонари для буксировки прицепа |
| 9 | 50А** | Антиблокировочная тормозная система (АБС) |
| 10 | 30А** | Передние дворники |
| 11 | 30А** | Стартер |
| 12 | 40 А** | Двигатель вентилятора |
| 13 | 10 А* | Муфта кондиционера |
| 14 | 15A* | Лампы поворота прицепа |
| 15 | — | Не используется |
| 16 | 40А** | Охлаждающий вентилятор 1 |
| 17 | 40А** | Охлаждающий вентилятор 2 |
| 18 | 20А** | соленоид АБС |
| 19 | 30А** | Сиденья с электроприводом |
| 20 | — | Реле муфты кондиционера |
| 21A | — | Реле обогревателя заднего стекла |
| 21B | — | Топливное реле |
| 21C | — | Реле вентилятора |
| 21D | — | Реле ПКМ |
| 22 | 20A* | Топливный насос |
| 23 | 15A* | Топливные форсунки |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 15A* | Катушки зажигания |
| 27 | 10 А* | Контрольная лампа неисправности PCM |
| 28 | 20A* | Контрольная лампа неисправности млн ПКМ-on |
| 29 | 15A* | Модуль управления силовым агрегатом |
| 30A | — | Реле вентилятора охлаждения 1 |
| 30B | — | Реле стартера |
| 30C | — | Главное реле вентилятора охлаждения |
| 30D | — | Реле вентилятора охлаждения 2 |
| 31A | — | Реле фонарей заднего хода |
| 31B | — | Не используется |
| 31C | — | Реле левого поворота прицепа |
| 31D | — | Реле правого поворота буксировки прицепа |
| 31E | — | Реле буксировки прицепа |
| 31F | — | Реле замка задней двери |
| 32 | — | Не используется |
| 33 | — | диод ПКМ |
| 34 | — | Стартовый диод |
| 35 | 10 А* | Работа/старт, Фонари заднего хода, Реле обогрева заднего стекла |
| 36 | — | Не используется |
| 37 | — | Не используется |
| * Мини предохранитель ** Картриджный предохранитель |
2010, 2011, 2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Выключатель тормоза |
| 3 | 15A | Модуль SYNC® |
| 4 | 30A | Лунная крыша |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения передач (BSI), панель предохранителей в салоне |
| 6 | 20A | Поворотники, Стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Подсветка |
| 11 | 10A | Полноприводный автомобиль |
| 12 | 7.5A | Переключатель зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | FCIM (радиокнопки), модуль переднего дисплея, модуль GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла |
| 18 | 20A | Сиденье с подогревом |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Канал передачи данных |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Модуль задней видеокамеры |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Полный привод, рулевое управление с электроусилителем (EPAS), модуль помощи при парковке, модуль активной помощи при парковке |
| 36 | 5A | Приемопередатчик пассивной противоугонной системы (PATS) |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (радио премиум-класса) |
| 39 | 20A | Радио, усилитель радио (только навигация) |
| 40 | 20A | Передняя розетка |
| 41 | 15A | Переключатели блокировки дверей водителя/пассажира, Зеркало с автоматическим затемнением, Компас, Окружающее освещение, Люк в крыше, Дисплей камеры в зеркале |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, реле обогрева сидений, комбинация приборов |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Логика переднего стеклоочистителя, реле электровентилятора |
| 46 | 7.5A | Система классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| A | 80А Миди | Электронный модуль усилителя рулевого управления (EPAS) |
| B | 125А Миди | Панель предохранителей в салоне |
| 1 | 15 А* | Зеркало с подогревом |
| 2 | 30А** | Задний антиобледенитель |
| 3 | 20 А** | Задняя розетка (центральная консоль) |
| 4 | — | Не используется |
| 5 | 10 А* | Модуль управления силовым агрегатом (PCM) — питание для поддержания работоспособности, реле PCM, вентиляция адсорбера |
| 6 | 15 А* | Генератор |
| 7 | 15 А* | Защелка задней двери |
| 8 | 20 А* | Стояночные фонари для буксировки прицепа |
| 9 | 50А** | Антиблокировочная тормозная система (АБС) |
| 10 | 30А** | Передние дворники |
| 11 | 30А** | Стартер |
| 12 | 40А** | Двигатель вентилятора |
| 13 | 10 А* | Муфта кондиционера |
| 14 | 15 А* | Лампы поворота прицепа |
| 15 | — | Не используется |
| 16 | 40А** | Охлаждающий вентилятор 1 |
| 17 | 40А** | Охлаждающий вентилятор 2 |
| 18 | 20А** | соленоид АБС |
| 19 | 30А** | Сиденья с электроприводом |
| 20 | — | Реле муфты кондиционера |
| 21A | — | Реле обогревателя заднего стекла |
| 21B | — | Топливное реле |
| 21C | — | Реле вентилятора |
| 21D | — | Реле ПКМ |
| 22 | 20 А* | Топливный насос |
| 23 | 15 А* | Топливные форсунки |
| 24 | — | Не используется |
| 25 | 5A* | ABS |
| 26 | 15 А* | Катушки зажигания |
| 27 | 10 А* | PCM - контрольная лампа общей неисправности компонентов трансмиссии |
| 28 | 20 А* | PCM - контрольная лампа неисправности компонентов трансмиссии, связанных с выбросами |
| 29 | 15 А* | PCM |
| 30A | — | Реле вентилятора охлаждения 1 |
| 30B | — | Реле стартера |
| 30C | — | Главное реле вентилятора охлаждения |
| 30D | — | Реле вентилятора охлаждения 2 |
| 31A | — | Реле фонарей заднего хода |
| 31B | — | Не используется |
| 31C | — | Реле левого поворота прицепа |
| 31D | — | Реле правого поворота буксировки прицепа |
| 31E | — | Реле буксировки прицепа |
| 31F | — | Реле замка задней двери |
| 32 | — | Не используется |
| 33 | — | диод ПКМ |
| 34 | — | Стартовый диод |
| 35 | 10 А* | Работа/старт, Фонари заднего хода, Реле обогрева заднего стекла |
| 36 | — | Не используется |
| * Мини предохранитель ** Картриджный предохранитель |
Дополнительная информация: Ford Escape (2008-2012)
Ford Motor Company широко известна как Ford. Это известный американский производитель автомобилей, основанный Генри Фордом. Компания была основана в 1903 году.
Ford занимается как коммерческими, так и роскошными автомобилями. Они продают коммерческие автомобили под маркой Ford, а их роскошные автомобили продаются под маркой Lincoln. Одна из самых популярных линеек автомобилей компании — Ford Escape. Это компактный кроссовер, продаваемый Ford с 2000 года в четырех поколениях.
Ford Escape II: второе поколение
Ford Escape — линейка кроссоверов второго поколения. Впервые он был продан в 2008 году. Компания продолжала производство до 2012 года, после чего они довели автомобиль до следующего поколения.
Впервые Ford Escape второго поколения был представлен на международном автосалоне в Лос-Анджелесе в 2006 году. Автомобиль был разработан на основе платформы CD2, и то же самое было сделано и для всех текущих моделей Escape.
Ford Escape был разработан с множеством инновационных функций. Одной из важных стала электронная система контроля устойчивости. Это было включено в Escape 2008. Позже компания обновила модель автомобиля и внесла несколько изменений. Это включало новый дизайн решетки радиатора с большими фарами спереди. Не только это, они также изменили дизайн сторон с более круглыми колесными арками и более чистыми линиями.
Они даже внесли изменения в салон автомобиля. Это включало добавление навигационной системы Ford Family.
Escape 2008 года — один из первых автомобилей, оснащенных режимом рулевого управления Ford Pull-Drift. Это усовершенствование было сделано с помощью программного управления системой рулевого управления с электроусилителем. Компания прекратила производство второго поколения в 2011 году. Уже более 4 поколений Escape предлагает клиентам комфортные условия. Это один из лучших автомобилей Форд.
