Предохранители и реле Ford Escape (2013-2019)
Схемы относятся к указанным годам и вариантам Ford Escape (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Escape 2013-2019
Предохранители прикуривателя (розетка)являются предохранитель F61 (прикуриватель, розетка) в блоке предохранителей панели приборов, предохранители F15 (передний прикуриватель / розетка), F17 (задняя розетка, если имеется) и F18 (центральная розетка) в предохранителе моторного отсека. блок предохранителей F27 (розетка багажника) в блоке предохранителей багажного отделения.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

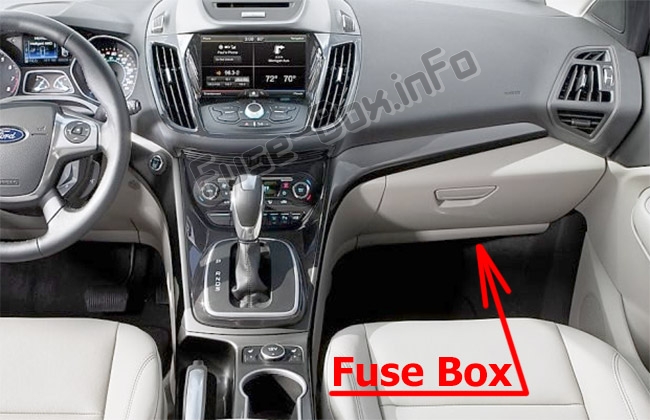

Пассажирский отсек
Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).

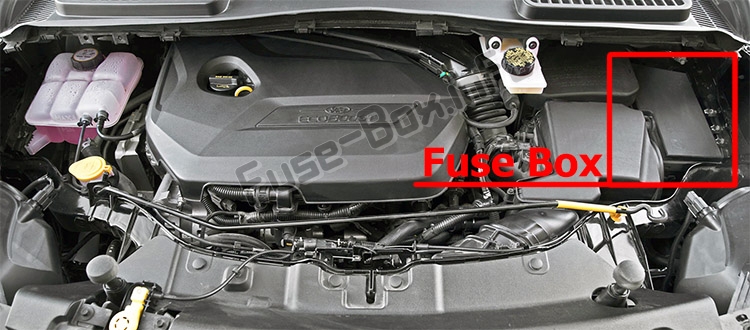

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).

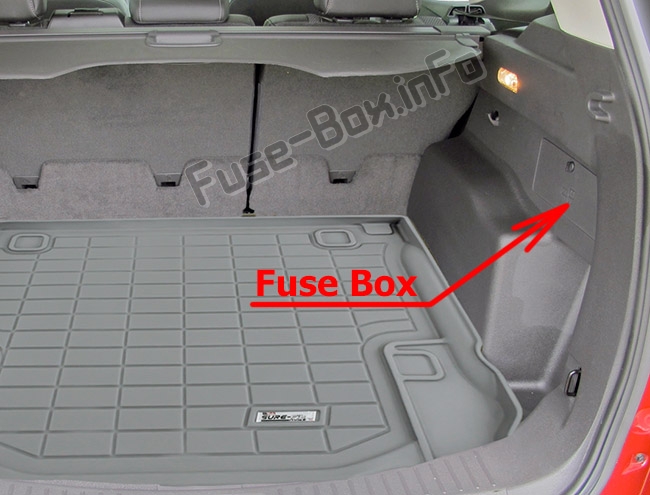

Багажное отделение
Панель предохранителей находится в багажном отделении за колесной нишей со стороны пассажира.
Схемы блока предохранителей
Схемы блока предохранителей
2013

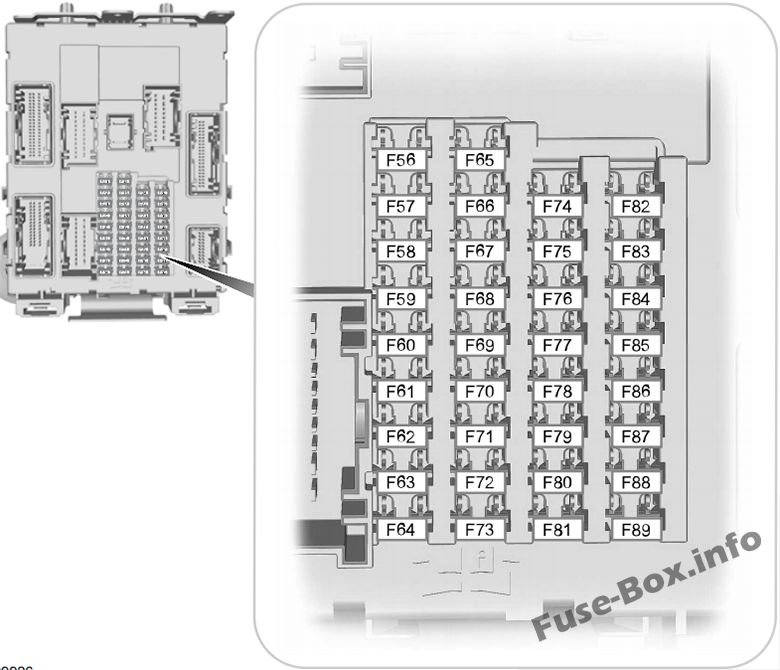

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 20A | Питание топливного насоса, Расходомер воздуха |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 5A | Пассивный противоугонный приемопередатчик |
| 60 | 10A | Освещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли |
| 61 | 20A | Прикуриватель, розетка |
| 62 | 5A | Модуль датчика дождя, зеркало с автоматическим затемнением |
| 63 | - | Не используется |
| 64 | - | Не используется |
| 65 | 10A | Разблокировка задней двери |
| 66 | 20A | Подача разблокировки двери водителя, Двойной замок |
| 67 | 7,5 А | SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования |
| 68 | - | Не используется |
| 69 | 5A | Приборный щиток |
| 70 | 20A | Центральный замок и разблокировка питания |
| 71 | 10A | Головка управления отоплением (ручной кондиционер), электронный автоматический контроль температуры Duel |
| 72 | 7,5 А | Модуль рулевого колеса |
| 73 | 5A | Разъем канала передачи данных |
| 74 | 15A | Поставка фар дальнего света |
| 75 | 15A | Поставка противотуманных фар |
| 76 | 10A | Питание фонаря заднего хода |
| 77 | 20A | Поставка омывателя ветрового стекла |
| 78 | 5A | Замок зажигания, кнопка запуска |
| 79 | 15A | Радио, Навигационный DVD-плеер, Сенсорный экран, Выключатель аварийной сигнализации, Выключатель дверного замка |
| 80 | 20A | Поставка люка |
| 81 | 5A | Радиочастотный приемник |
| 82 | 20A | Реле омывателя ветрового стекла |
| 83 | 20A | Центральный замок |
| 84 | 20A | Подача разблокировки водительской двери, Двойной замок |
| 85 | 7,5 А | Электронная подача 15 |
| 86 | 10A | Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| 87 | - | Не используется |
| 88 | - | Не используется |
| 89 | - | Не используется |

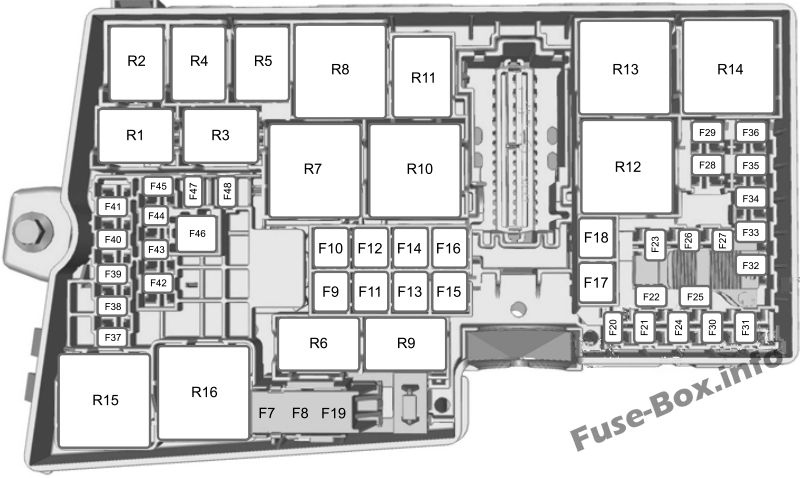

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | - | Не используется |
| F2 | - | Не используется |
| F3 | - | Не используется |
| F4 | - | Не используется |
| F5 | - | Не используется |
| F6 | - | Не используется |
| F7 | 40 А** | Антиблокировочная тормозная система / Насос электронной программы стабилизации |
| F8 | 30А** | Электронный клапан программы стабилизации |
| F9 | - | Не используется |
| F10 | 40 А** | Двигатель вентилятора отопителя |
| F11 | - | Не используется |
| F12 | 30А** | Предохранитель реле модуля управления силовым агрегатом |
| F13 | 30А** | Реле стартера |
| F14 | 25А** | Задний электростеклоподъемник (без блока управления дверью) |
| F15 | 20А** | Передний прикуриватель / розетка |
| F16 | 25А** | Передний электростеклоподъемник (без блока управления дверью) |
| F17 | 20А** | Задняя розетка |
| F18 | 20А** | Центральная розетка |
| F19 | 5A* | Антиблокировочная тормозная система / Электронная программа стабилизации 15 подачи |
| F20 | 15 А* | Horn |
| F21 | 5A* | Выключатель стоп-сигнала |
| F22 | 15 А* | Система контроля батареи |
| F23 | 5A* | Катушки реле |
| F24 | 5A* | Модуль выключателя света |
| F25 | 10 А* | Наружное зеркало с электроприводом (без блока управления дверью) |
| F26 | 5A* | Поддерживающая мощность |
| F27 | 15 А* | Муфта кондиционера |
| F28 | 10 А* | Мощность автомобиля - топливная форсунка |
| F29 | 2 5 А* | Обогрев заднего стекла |
| F30 | - | Не используется |
| F31 | 5A* | Вентилятор охлаждения масла блока передачи мощности (спецификация для Ближнего Востока) |
| F32 | 15 А* | Мощность автомобиля |
| F33 | 10 А* | Мощность автомобиля 2 |
| F34 | 10 А* | Мощность автомобиля 3 |
| F35 | 15 А* | Мощность автомобиля 4 |
| F36 | 5A* | Активные решетчатые жалюзи |
| F37 | 10 А* | Питание датчика классификации пассажиров/индикатора отключения подушки безопасности пассажира |
| F38 | 5A* | Электропитание зажигания модуля управления двигателем/модуля управления коробкой передач |
| F39 | 5A* | Дневные ходовые огни/питание зажигания модуля управления фарами |
| F40 | 5A* | Электронный усилитель рулевого управления 15 подачи |
| F41 | 20A* | Питание блока управления кузовом 15 |
| F42 | 15 А* | Задний стеклоочиститель |
| F43 | 15 А* | Питание модуля управления фарами |
| F44 | 15 А* | Передние противотуманные фары дневного света |
| F45 | - | Не используется |
| F46 | 50А** | Умные модули электродвигателей стеклоочистителей |
| F47 | - | Не используется |
| F48 | 5A* | Клавиатура |
| R1 | - | Не используется |
| R2 | Микрореле | Horn |
| R3 | - | Вентилятор охлаждения масла блока передачи мощности (спецификация для Ближнего Востока) |
| R4 | - | Передние противотуманные фары дневного света |
| R5 | - | Не используется |
| R6 | - | Не используется |
| R7 | - | Не используется |
| R8 | Мини-реле | Дополнительное реле с задержкой |
| R9 | - | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микрореле | Муфта кондиционера |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Силовое реле | Обогрев заднего стекла |
| R16 | Силовое реле | Зажигание 15 |
| * Мини предохранители ** Патронные предохранители |

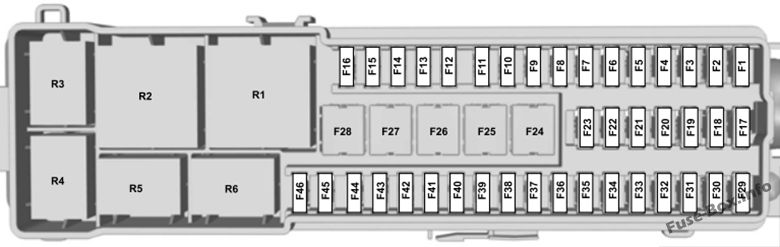

Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук |
| F2 | 10A | Автомобильный модуль без ключа |
| F3 | 5A | Ручки дверей автомобиля без ключа |
| F4 | 25A | Блок управления передней левой двери |
| F5 | 25A | Блок управления дверью передняя правая |
| F6 | 25A | Блок управления задней левой двери |
| F7 | 25A | Блок управления дверью задней правой |
| F8 | - | Не используется |
| F9 | 25A | Мотор сиденья водителя |
| F10 | 5A | Логический канал модуля памяти сиденья водителя |
| F11 | 5A | Питание задней катушки зажигания |
| F12 | - | Не используется |
| F13 | - | Не используется |
| F14 | - | Не используется |
| F15 | - | Не используется |
| F16 | - | Не используется |
| F17 | - | Не используется |
| F18 | - | Не используется |
| F19 | - | Не используется |
| F20 | - | Не используется |
| F21 | - | Не используется |
| F22 | - | Не используется |
| F23 | 25A | Аудиоусилитель |
| F24 | 30A | Преобразователь постоянного/переменного тока |
| F25 | 25A | Задняя дверь с электроприводом |
| F26 | 40A | Аксессуары / Модуль буксировки прицепа 30 подача 1 |
| F27 | - | Не используется |
| F28 | - | Не используется |
| F29 | 5A | Система обнаружения слепых зон, камера заднего вида с системой помощи при парковке |
| F30 | 5A | Модуль помощи при парковке |
| F31 | - | Не используется |
| F32 | 5A | Преобразователь постоянного/переменного тока |
| F33 | - | Не используется |
| F34 | 20A | Обогрев сиденья водителя |
| F35 | 20A | Обогрев пассажирского сиденья |
| F36 | - | Не используется |
| F37 | 5A | Люк |
| F38 | - | Не используется |
| F39 | - | Не используется |
| F40 | - | Не используется |
| F41 | - | Не используется |
| F42 | - | Не используется |
| F43 | - | Не используется |
| F44 | - | Не используется |
| F45 | - | Не используется |
| F46 | - | Не используется |
| R1 | Силовое реле | Заднее реле 15 |
| R2 | - | Не используется |
| R3 | - | Не используется |
| R4 | - | Не используется |
| R5 | - | Не используется |
| R6 | - | Не используется |
2014, 2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Питание топливного насоса, Расходомер воздуха. |
| F57 | — | Не используется. |
| F58 | 5A | Не использовался (запасной). |
| F59 | 5A | Пассивный противоугонный трансивер. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка перчаточного ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Силовая установка. |
| F62 | 5A | Модуль датчика дождя. Автозатемняющееся зеркало. |
| F63 | 10A | Не использовался (запасной). |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Разблокировка водительской двери. |
| F67 | 7,5 А | СИНХР. Многофункциональный дисплей. Модуль глобальной системы позиционирования. |
| F68 | — | Не используется. |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7,5 А | Головка управления отоплением (ручной кондиционер). Двойной электронный автоматический контроль температуры. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Разъем канала передачи данных. |
| F74 | 15A | Питание фар дальнего света. |
| F75 | 15A | Противотуманная фара. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания. Кнопка Пуск. |
| F79 | 15A | Радио. Навигационный DVD проигрыватель. Сенсорный экран. Выключатель аварийки. Выключатель дверного замка. |
| F80 | 20A | Поставка люка. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Насос омывателя. |
| F83 | 20A | Центральный замок. |
| F84 | 20A | Разблокировка водительской двери. |
| F85 | 7.5A | Электронная подача 15. |
| F86 | 10A | Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Не использовался (запасной). |
| F88 | 25A | Поставка для F67, F69, F71 и F79. |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50А** | Антиблокировочная тормозная система и электронная система курсовой устойчивости. |
| F8 | 30 А** | Электронный клапан программы стабилизации. |
| F9 | — | Не используется. |
| F10 | 40А** | Моторчик вентилятора отопителя. |
| F11 | 30 А** | Питание блока управления кузовом. |
| F12 | 30 А** | Реле модуля управления силовым агрегатом. |
| F13 | 30 А** | Реле стартера. |
| F14 | 25А** | Задний электростеклоподъемник (без блока управления дверью). |
| F15 | 20А** | Передний прикуриватель или розетка. |
| F16 | 25А** | Передний электростеклоподъемник (без блока управления дверью). |
| F17 | 20А** | Задняя розетка. |
| F18 | 20А** | Центральная розетка. |
| F19 | 5A* | Антиблокировочная система тормозов и электронная программа стабилизации 15 корм. |
| F20 | 15 А* | Рог. |
| F21 | 5A* | Выключатель стоп-сигналов. |
| F22 | 15 А* | Система контроля батареи. |
| F23 | 5A* | Катушки реле. |
| F24 | 5A* | Модуль переключателя света. |
| F25 | 10 А* | Наружное зеркало с электроприводом (без блока управления дверью). |
| F26 | 5A* | Поддерживающая мощность |
| F27 | 15 А* | Муфта кондиционера. |
| F28 | 10 А* | Мощность автомобиля - инжектор (двигатель 2,5 л). |
| F29 | 2 5 А* | Обогрев заднего стекла. |
| F30 | — | Не используется. |
| F31 | — | Не используется. |
| F32 | 15 А* | Мощность автомобиля. |
| F33 | 10 А* | Мощность автомобиля 2. |
| F34 | 10 А* | Мощность автомобиля 3. |
| F35 | 15 А* | Мощность автомобиля 4. |
| F36 | 5A* | Активные решетчатые жалюзи. |
| F37 | 10 А* | Датчик классификации пассажиров. Индикатор отключения подушки безопасности пассажира. |
| F38 | 5A* | Электропитание зажигания модуля управления двигателем и модуля управления коробкой передач. |
| F39 | 5A* | Питание дневных ходовых огней и зажигания модуля управления фарами. |
| F40 | 5A* | Электронный усилитель рулевого управления 15 подачи. |
| F41 | 20A* | Блок управления кузовом 15 подачи. |
| F42 | 15 А* | Задний стеклоочиститель. |
| F43 | 15 А* | Питание модуля управления фарами. |
| F44 | 15 А* | Передние противотуманные фары дневного света. |
| F45 | — | Не используется. |
| F46 | 40А** | Умные модули электродвигателей стеклоочистителей. |
| F47 | — | Не используется. |
| F48 | 5A* | Клавиатура. |
| R1 | — | Не используется. |
| R2 | Микрореле | Рог. |
| R3 | — | Не используется. |
| R4 | Микрореле | Передние противотуманные фары дневного света. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
| R7 | — | Не используется. |
| R8 | Силовое реле | Дополнительное реле с задержкой. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
| R15 | Силовое реле | Обогрев заднего стекла. |
| R16 | Силовое реле | Зажигание 15. |
| * Мини предохранители ** Патронные предохранители |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 10A | Бесключевой автомобильный модуль. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 25A | Пассажирское место. |
| F9 | 25A | Сиденье водителя. |
| F10 | 5A | Логический канал модуля памяти сиденья водителя. |
| F11 | 5A | Питание катушки зажигания сзади. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | 25A | Аудио усилитель. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Аксессуары, модуль буксировки прицепа 30 подача 1. |
| F27 | 20A | Розетка в багажном отделении. |
| F28 | — | Не используется. |
| F29 | 5A | Система обнаружения слепых зон. Камера заднего вида с парковочным ассистентом. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | — | Не используется. |
| F34 | 20A | Обогрев водительского сиденья. |
| F35 | 20A | Обогрев пассажирского сиденья. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| R1 | Силовое реле | Заднее реле 15. |
| R2 | — | Не используется. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2016
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Питание топливного насоса, Расходомер воздуха. |
| F57 | — | Не используется. |
| F58 | 5A | Не использовался (запасной). |
| F59 | 5A | Пассивный противоугонный трансивер. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка перчаточного ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Силовая установка. |
| F62 | 5A | Модуль датчика дождя. Автозатемняющееся зеркало. |
| F63 | 10A | Не использовался (запасной). |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Разблокировка водительской двери. |
| F67 | 7,5 А | СИНХР. Многофункциональный дисплей. Модуль глобальной системы позиционирования. |
| F68 | — | Не используется. |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7,5 А | Головка управления отоплением (ручной кондиционер). Двойной электронный автоматический контроль температуры. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Разъем канала передачи данных. |
| F74 | 15A | Питание фар дальнего света. |
| F75 | 15A | Противотуманная фара. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания. Кнопка Пуск. |
| F79 | 15A | Радио. Навигационный DVD проигрыватель. Сенсорный экран. Выключатель аварийки. Выключатель дверного замка. |
| F80 | 20A | Поставка люка. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Насос омывателя. |
| F83 | 20A | Центральный замок. |
| F84 | 20A | Разблокировка водительской двери. |
| F85 | 7.5A | Электронная подача 15. |
| F86 | 10A | Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Не использовался (запасной). |
| F88 | 25A | Поставка для F67, F69, F71 и F79. |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50А** | Антиблокировочная тормозная система и электронная система курсовой устойчивости. |
| F8 | 30 А** | Электронный клапан программы стабилизации. |
| F9 | — | Не используется. |
| F10 | 40А** | Моторчик вентилятора отопителя. |
| F11 | — | Не используется. |
| F12 | 30 А** | Реле модуля управления силовым агрегатом. |
| F13 | 30 А** | Реле стартера. |
| F14 | 25А** | Задний электростеклоподъемник (без блока управления дверью). |
| F15 | 20А** | Передний прикуриватель или розетка. |
| F16 | 25А** | Передний электростеклоподъемник (без блока управления дверью). |
| F17 | 20А** | Задняя розетка. |
| F18 | 20А** | Центральная розетка. |
| F19 | 5A* | Антиблокировочная система тормозов и электронная программа стабилизации 15 корм. |
| F20 | 15 А* | Рог. |
| F21 | 5A* | Выключатель стоп-сигналов. |
| F22 | 15 А* | Система контроля батареи. |
| F23 | 5A* | Катушки реле. |
| F24 | 5A* | Модуль переключателя света. |
| F25 | 10 А* | Наружное зеркало с электроприводом (без блока управления дверью). |
| F26 | 5A* | Поддерживающая мощность |
| F27 | 15 А* | Муфта кондиционера. |
| F28 | 10 А* | Мощность автомобиля - инжектор (двигатель 2,5 л). |
| F29 | 2 5 А* | Обогрев заднего стекла. |
| F30 | 15 А* | Обогрев зеркал (без блока управления дверью). Парк дворников с подогревом. |
| F31 | — | Не используется. |
| F32 | 15 А* | Мощность автомобиля. |
| F33 | 10 А* | Мощность автомобиля 2. |
| F34 | 10 А* | Мощность автомобиля 3. |
| F35 | 15 А* | Мощность автомобиля 4. |
| F36 | 5A* | Активные решетчатые жалюзи. |
| F37 | 10 А* | Датчик классификации пассажиров. Индикатор отключения подушки безопасности пассажира. |
| F38 | 5A* | Электропитание зажигания модуля управления двигателем и модуля управления коробкой передач. |
| F39 | 20A* | Сиденье водителя с подогревом. |
| F40 | 5A* | Электронный усилитель рулевого управления 15 подачи. |
| F41 | 20A* | Блок управления кузовом 15 подачи. |
| F42 | 15 А* | Задний стеклоочиститель. |
| F43 | 15 А* | Питание модуля управления фарами. Дневной ходовой свет. |
| F44 | 15 А* | Передние противотуманные фары дневного света. |
| F45 | 20A* | Подогрев пассажирского сиденья. |
| F46 | 40А** | Умные модули электродвигателей стеклоочистителей. |
| F47 | 5A* | Обогрев зеркал (без блока управления дверью). Питание реле парковки стеклоочистителей с подогревом. |
| F48 | 5A* | Клавиатура. |
| R1 | — | Не используется. |
| R2 | Микрореле | Рог. |
| R3 | Микрореле | Реле обогрева зеркал (без блока управления дверями). Реле парковки стеклоочистителей с подогревом. |
| R4 | Микрореле | Передние противотуманные фары дневного света. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
| R7 | — | Не используется. |
| R8 | Силовое реле | Дополнительное реле с задержкой. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
| R15 | Силовое реле | Обогрев заднего стекла. |
| R16 | Силовое реле | Зажигание 15. |
| * Мини предохранители ** Патронные предохранители |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 10A | Бесключевой автомобильный модуль. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 25A | Пассажирское место. |
| F9 | 25A | Сиденье водителя. |
| F10 | 5A | Логический канал модуля памяти сиденья водителя. |
| F11 | 5A | Питание катушки зажигания сзади. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | — | Не используется. |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | — | Не используется. |
| F21 | — | Не используется. |
| F22 | — | Не используется. |
| F23 | 25A | Аудио усилитель. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Аксессуары, модуль буксировки прицепа 30 подача 1. |
| F27 | 20A | Розетка в багажном отделении. |
| F28 | — | Не используется. |
| F29 | 5A | Система обнаружения слепых зон. Камера заднего вида с парковочным ассистентом. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | — | Не используется. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | — | Не используется. |
| R1 | Силовое реле | Заднее реле 15. |
| R2 | — | Не используется. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | — | Не используется. |
2017
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | — | Не используется. |
| F58 | 5A | Реле внутреннего освещения. |
| F59 | 5A | Пассивный противоугонный трансивер. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка перчаточного ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Силовая установка. |
| F62 | 5A | Модуль датчика дождя. Модуль датчика освещенности. |
| F63 | 10A | Передний сенсорный модуль. Радар переднего обзора. |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Разблокировка водительской двери. |
| F67 | 7.5A | СИНХР. Многофункциональный дисплей. Модуль глобальной системы позиционирования. |
| F68 | 15A | Электронная блокировка рулевой колонки. |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7.5A | Головка управления отоплением (ручной кондиционер). Двойной электронный автоматический контроль температуры. |
| F72 | 7.5A | Разъем канала передачи данных. |
| F73 | 7.5A | Модуль рулевого колеса. |
| F74 | 15A | Питание фар. |
| F75 | 15A | Противотуманная фара. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания. Кнопка Пуск. Бесключевой автомобильный модуль. |
| F79 | 15A | Радио. Электронная финишная панель. Выключатель аварийки. Выключатель дверного замка. |
| F80 | 20A | Поставка люка. |
| F81 | - | Поставка датчика движения салона. Поставка радиочастотного приемника. Панорамная крыша электро/откр. |
| F82 | 20A | Насос омывателя. |
| F83 | 20A | Центральный замок. |
| F84 | 20A | Реле блокировки/разблокировки. Реле задней двери. |
| F85 | 7,5 А | Электронная подача 15. |
| F86 | 10A | Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | 25A | подача KL30. |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50А** | Антиблокировочная тормозная система и электронная система курсовой устойчивости. |
| F8 | 30А** | Электронный клапан программы стабилизации. |
| F9 | 40А** | Охлаждающий вентилятор (600 Вт) |
| F9 | 50А** | Охлаждающий вентилятор (390 Вт и 750 Вт). |
| F10 | 40А** | Моторчик вентилятора отопителя. |
| F11 | 30А** | Электропитание модуля управления кузовным оборудованием. Модуль качества напряжения. |
| F12 | 30А** | Реле модуля управления силовым агрегатом. |
| F13 | 30А** | Реле стартера. |
| F14 | 25А** | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| F15 | 20А** | Передний прикуриватель или розетка. |
| F16 | — | Не используется. |
| F17 | 40А** | Охлаждающий вентилятор (600 Вт). |
| F17 | 50А** | Охлаждающий вентилятор (750 Вт). |
| F18 | 20А** | Центральная розетка. |
| F19 | 5A* | Антиблокировочная система тормозов и электронная программа стабилизации 15 корм. |
| F20 | 15 А* | Рог. |
| F21 | 5A* | Выключатель стоп-сигналов. |
| F22 | 15 А* | Система контроля батареи. |
| F23 | 5A* | Катушки реле. |
| F24 | 5A* | Модуль переключателя света. |
| F25 | 10 А* | Система классификации жильцов. |
| F26 | 2 5 А* | Масляный насос. |
| F27 | 15 А* | Муфта кондиционера. |
| F28 | 10 А* | Мощность автомобиля - инжектор (двигатель 2,5 л). Система информирования о слепых зонах и камера заднего вида (автомобили с системой «старт/стоп»). |
| F29 | — | Не используется. |
| F30 | 10 А* | Частично обогрев лобового стекла. |
| F31 | 5A* | Катушка реле управления силовым агрегатом. |
| F32 | 15 А* | Мощность автомобиля (двигатель 2,0 л и 2,5 л). |
| F32 | 10 А* | Мощность автомобиля (двигатель 1,5 л). |
| F33 | 10 А* | Мощность автомобиля 2 (двигатель 2,0 л и 2,5 л). |
| F33 | 15 А* | Мощность автомобиля 2 (двигатель 1,5 л). |
| F34 | 10 А* | Мощность автомобиля 3. |
| F35 | 15 А* | Мощность автомобиля 4 (двигатель 2,0 л и 2,5 л). |
| F35 | 10 А* | Мощность автомобиля 4 (двигатель 1,5 л). |
| F36 | 5A* | Активные решетчатые жалюзи. |
| F37 | 10 А* | Индикатор отключения подушки безопасности пассажира. |
| F38 | 5A* | Электропитание зажигания модуля управления двигателем и модуля управления коробкой передач. |
| F39 | 20A* | Сиденье водителя с подогревом. |
| F40 | 5A* | Электронный усилитель рулевого управления 15 подачи. |
| F41 | 20A* | Блок управления кузовом 15 подачи. |
| F42 | 15 А* | Задний стеклоочиститель. |
| F43 | 15 А* | Питание модуля управления фарами. |
| F44 | 5A* | Радар переднего обзора. |
| F45 | 20A* | Подогрев пассажирского сиденья. |
| F46 | 40А** | Умные модули электродвигателей стеклоочистителей. |
| F47 | — | Не используется. |
| F48 | 5A* | Клавиатура. |
| R1 | Микрореле | Охлаждающий вентилятор (750 Вт). |
| R2 | Микрореле | Рог. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | Микрореле | Охлаждающий вентилятор (750 Вт). |
| R6 | Микрореле | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| R7 | Силовое реле | Частично обогрев лобового стекла. |
| R8 | — | Не используется. |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
| R15 | Силовое реле | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| R16 | Силовое реле | Зажигание 15. |
| * Мини предохранители ** Патронные предохранители |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 15A | Наружное зеркало с обогревом (без блока управления дверью). Парк дворников с подогревом. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 25A | Пассажирское место. |
| F9 | 25A | Сиденье водителя. |
| F10 | 5A | Логический канал модуля памяти сиденья водителя. |
| F11 | 5A | Питание катушки зажигания сзади. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | 25A | Сильноточные электростеклоподъемники (водитель). |
| F15 | 25A | Стеклоподъемники высокого тока (водителя и пассажира). |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | 5A | Встроенный модем. |
| F21 | — | Не используется. |
| F22 | 25A | Обогрев заднего стекла. |
| F23 | 25A | Аудио усилитель. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 20A | Задняя розетка. |
| F27 | 20A | Розетка в багажном отделении. |
| F28 | 40A | Буксировка прицепа. |
| F29 | 5A | Система обнаружения слепых зон. Камера заднего вида с парковочным ассистентом. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | 10A | Сильноточный переключатель стеклоподъемников. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | 5A | Катушка реле обогрева наружных зеркал. |
| R1 | Силовое реле | Дополнительное реле задержки. |
| R2 | Мини-реле | Заднее реле 15. |
| R3 | Микрореле | Реле обогрева заднего стекла. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | Микрореле | Реле обогрева наружных зеркал. |
2018, 2019
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | — | Не используется. |
| F58 | 5A | Реле внутреннего освещения. |
| F59 | 5A | Пассивный противоугонный трансивер. |
| F60 | 10A | Внутренний свет. Блок переключателей двери водителя. Подсветка перчаточного ящика. Группа переключателей на потолочной консоли. |
| F61 | 20A | Зажигалка. Силовая установка. |
| F62 | 5A | Модуль датчика дождя. Модуль датчика освещенности. |
| F63 | 10A | Передний сенсорный модуль. Радар переднего обзора. |
| F64 | — | Не используется. |
| F65 | 10A | Освобождение задней двери. |
| F66 | 20A | Разблокировка водительской двери. |
| F67 | 7.5A | СИНХР. Многофункциональный дисплей. Модуль глобальной системы позиционирования. |
| F68 | 15A | Не использовался (запасной). |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок и разблокировка питания. |
| F71 | 7.5A | Головка управления отоплением (ручной кондиционер). Двойной электронный автоматический контроль температуры. |
| F72 | 7.5A | Разъем канала передачи данных. |
| F73 | 7.5A | Модуль рулевого колеса. |
| F74 | 15A | Питание фар. |
| F75 | 15A | Противотуманная фара. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Выключатель зажигания. Кнопка Пуск. Бесключевой автомобильный модуль. |
| F79 | 15A | Радио. Электронная финишная панель. Выключатель аварийки. Выключатель дверного замка. |
| F80 | 20A | Поставка люка. |
| F81 | 5A | Поставка датчика движения салона (2018 г.). Поставка радиочастотного приемника. Панорамная крыша электро/откр. |
| F82 | 20A | Насос омывателя. |
| F83 | 20A | Центральный замок. |
| F84 | 20A | Реле блокировки/разблокировки. Реле задней двери. |
| F85 | 7,5 А | Электронная подача 15. |
| F86 | 10A | Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | — | Не используется. |
| F89 | — | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F7 | 50A | Антиблокировочная тормозная система и электронная система курсовой устойчивости. |
| F8 | 30A | Электронный клапан программы стабилизации. |
| F9 | 40A | Охлаждающий вентилятор (600 Вт) |
| F9 | 50A | Охлаждающий вентилятор (390 Вт и 750 Вт). |
| F10 | 40A | Моторчик вентилятора отопителя. |
| F11 | 30A | Электропитание модуля управления кузовным оборудованием. Модуль качества напряжения. |
| F12 | 30A | Реле модуля управления силовым агрегатом. |
| F13 | 30A | Реле стартера. |
| F14 | 25 A | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| F15 | 20A | Передний прикуриватель или розетка. |
| F16 | 25 A | Передний электростеклоподъемник (без блока управления дверью). |
| F17 | 40A | Охлаждающий вентилятор (600 Вт). |
| F17 | 50A | Охлаждающий вентилятор (750 Вт). |
| F18 | 20A | Центральная розетка. |
| F19 | 5A | Антиблокировочная система тормозов и электронная программа стабилизации 15 корм. |
| F20 | 15 A | Рог. |
| F21 | 5A | Выключатель стоп-сигналов. |
| F22 | 15 A | Система контроля батареи. |
| F23 | 5A | Катушки реле. |
| F24 | 5A | Модуль переключателя света. |
| F25 | 10A | Система классификации жильцов. |
| F26 | 25 A | Масляный насос. |
| F27 | 15 A | Муфта кондиционера. |
| F28 | 10A | Мощность автомобиля - инжектор (двигатель 2,5 л). Система информирования о слепых зонах и камера заднего вида (автомобили с системой «старт/стоп»). |
| F29 | — | Не используется. |
| F30 | 10A | Частично обогрев лобового стекла. |
| F31 | 5A | Катушка реле управления силовым агрегатом. |
| F32 | 15 A | Мощность автомобиля (двигатель 2,0 л и 2,5 л). |
| F32 | 10A | Мощность автомобиля (двигатель 1,5 л). |
| F33 | 10A | Мощность автомобиля 2 (двигатель 2,0 л и 2,5 л). |
| F33 | 15 A | Мощность автомобиля 2 (двигатель 1,5 л). |
| F34 | 10A | Мощность автомобиля 3. |
| F35 | 15 A | Мощность автомобиля 4 (двигатель 2,0 л и 2,5 л). |
| F35 | 10A | Мощность автомобиля 4 (двигатель 1,5 л). |
| F36 | 5A | Активные жалюзи решетки. |
| F37 | 10A | Индикатор отключения подушки безопасности пассажира. |
| F38 | 5A | Электропитание зажигания модуля управления двигателем и модуля управления коробкой передач. |
| F39 | 20A | Сиденье водителя с подогревом. |
| F40 | 5A | Электронный усилитель рулевого управления 15 подачи. |
| F41 | 20A | Блок управления кузовом 15 подачи. |
| F42 | 15 A | Задний стеклоочиститель. |
| F43 | 15 A | Питание модуля управления фарами. |
| F44 | 5A | Радар переднего обзора. |
| F45 | 20A | Подогрев пассажирского сиденья. |
| F46 | 40A | Умные модули электродвигателей стеклоочистителей. |
| F47 | — | Не используется. |
| F48 | 5A | Клавиатура. |
| R1 | Микрореле | Охлаждающий вентилятор (750 Вт). |
| R2 | Микрореле | Рог. |
| R3 | — | Не используется. |
| R4 | — | Не используется. |
| R5 | Микрореле | Охлаждающий вентилятор (750 Вт). |
| R6 | Микрореле | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| R7 | Силовое реле | Частично обогрев лобового стекла. |
| R8 | Мини реле | 2018: Передние электрические стеклоподъемники с высоким током. 2019: Не используется |
| R9 | — | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Охлаждающий вентилятор. |
| R13 | Мини-реле | Вентилятор отопителя. |
| R14 | Мини-реле | Реле управления двигателем. |
| R15 | Силовое реле | Охлаждающий вентилятор (600 Вт и 750 Вт). |
| R16 | Силовое реле | Зажигание 15. |
Багажное отделение
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 5A | Модуль входа в заднюю дверь без помощи рук. |
| F2 | 15A | Наружное зеркало с обогревом (без блока управления дверью). Парк дворников с подогревом. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления дверью задней левой. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 25A | Пассажирское место. |
| F9 | 25A | Сиденье водителя. |
| F10 | 5A | Логический канал модуля памяти сиденья водителя. |
| F11 | 5A | Питание катушки зажигания сзади. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | 5A | Сильноточные электрические стеклоподъемники (переднее реле). |
| F15 | — | Не используется (автомобили с электростеклоподъемниками, открывающимися одним касанием). |
| F16 | — | Не используется. |
| F17 | — | Не используется. |
| F18 | — | Не используется. |
| F19 | — | Не используется. |
| F20 | 5A | Встроенный модем. |
| F21 | — | Не используется. |
| F22 | 25A | Обогрев заднего стекла. |
| F23 | 25A | Аудио усилитель. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F24 | 40A | Буксировка прицепа (автомобили без электрические стеклоподъемники). |
| F25 | 25A | 2018: Задняя дверь с электроприводом (автомобили с электрическими стеклоподъемниками, открывающимися одним касанием). 2019: Задняя дверь с электроприводом |
| F25 | 40A | 2018: Буксировка прицепа (автомобили без подъемных стеклоподъемников). |
| F26 | 20A | Задняя розетка. |
| F27 | 20A | Розетка в багажном отделении. |
| F28 | 40A | Буксировка прицепа (автомобили с электростеклоподъемниками, открывающимися одним касанием). |
| F28 | 25A | Водительские и пассажирские электрические стеклоподъемники высокого тока (автомобили без электрических стеклоподъемников одним касанием). |
| F29 | 5A | Система обнаружения слепых зон. Камера заднего вида с парковочным ассистентом. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | — | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | 10A | Сильноточный переключатель стеклоподъемников. |
| F34 | — | Не используется. |
| F35 | — | Не используется. |
| F36 | — | Не используется. |
| F37 | — | Не используется. |
| F38 | — | Не используется. |
| F39 | — | Не используется. |
| F40 | — | Не используется. |
| F41 | — | Не используется. |
| F42 | — | Не используется. |
| F43 | — | Не используется. |
| F44 | — | Не используется. |
| F45 | — | Не используется. |
| F46 | 5A | Катушка реле обогрева наружных зеркал. |
| R1 | Силовое реле | Дополнительное реле задержки. |
| R2 | Мини-реле | Заднее реле 15. |
| R3 | Микрореле | Реле обогрева заднего стекла. |
| R4 | — | Не используется. |
| R5 | — | Не используется. |
| R6 | Микрореле | Реле обогрева наружных зеркал. |
