Предохранители и реле Ford Expedition (U324, 2007-2014)
Схемы относятся к указанным годам и вариантам Ford Expedition (U324, 2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Expedition 2007-2014 гг.
Предохранители прикуривателя (розетка) в Ford Expedition являются предохранители №10 (разъем питания задней консоли), №41 (разъем питания IP/пульта), №51 (разъем питания грузового автомобиля) и №52 (прикуриватель) в блоке предохранителей моторного отсека (2007-2008 гг.). С 2009 года – предохранители №65 (Дополнительная розетка (панель приборов)), №66 (Дополнительная розетка (задняя часть центральной консоли)), №71 (Дополнительная розетка/прикуриватель) и №72 (Дополнительная точка питания (правая задняя четверть панели)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

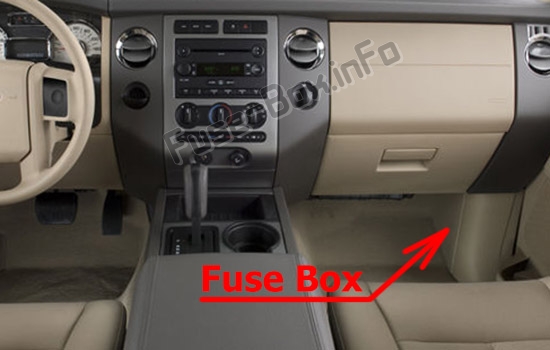

Пассажирский салон
Панель предохранителей расположена под правой стороной панели приборов за крышкой.
Чтобы снять панель отделки для доступа к блоку предохранителей, потяните панель на себя, поверните ее в сторону и снимите.
Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его.
Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы переустановить крышку блока предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она установлена правильно.

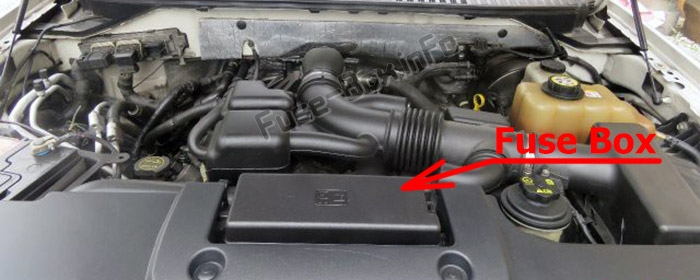

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008

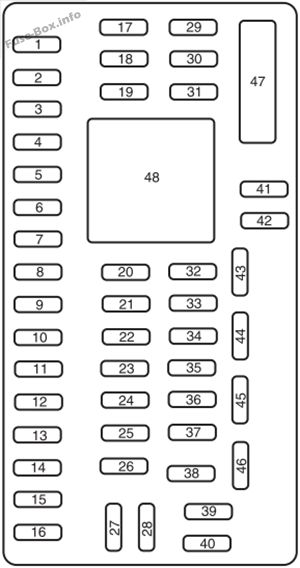

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Умное окно №1 |
| 2 | 15A | Модуль со стороны водителя, включение/выключение тормоза CHMSL |
| 3 | 15A | FES |
| 4 | 30A | Умное окно №2 |
| 5 | 10A | Подсветка клавиатуры, включение сиденья 3-го ряда, блокировка переключения тормозов (BSI), SPDJB, инициаторы TPMS |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Подсветка, Грузовые фонари, Лампы для луж |
| 11 | 10A | 4x4 |
| 12 | 7.5A | Переключатель зеркал с электроприводом, память сиденья с электроприводом со стороны водителя, электродвигатель реле электропривода складывания зеркал со стороны водителя |
| 13 | 7.5A | Мотор складывания зеркал с электроприводом, цифровая обработка сигналов (DSP) |
| 14 | 10A | Модуль задней двери с электроприводом — постоянное питание |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Электронное отключение стояночного тормоза |
| 17 | 20A | Подача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Реле стояночных огней |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Компас, Зеркало заднего вида с автоматическим затемнением |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Эбраке |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Помощь при парковке сзади, 4x4 |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Усилитель панели приборов, DSP, радио, модуль 4x4 |
| 41 | 15A | Радио, Фиксированная подсветка |
| 42 | 10A | Катушка реле Upfitter, Буксировка прицепа, Катушка заряда аккумулятора |
| 43 | 10A | Логика заднего дворника |
| 44 | 10A | Канал доступа клиентов |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Не используется (запасной) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше |
| 48 | — | Дополнительное реле с задержкой |

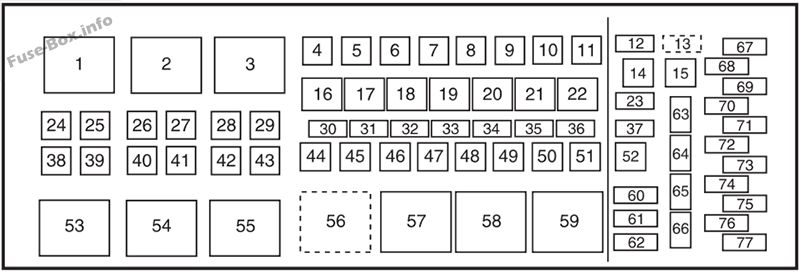

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Реле вентилятора |
| 2 | — | Не используется |
| 3 | — | Реле обогревателя заднего стекла |
| 4 | 30А** | Третий ряд сидений (со стороны водителя) |
| 5 | 40А** | Буксирный соединитель прицепа (электрический тормоз) |
| 6 | 60А** | АБС (клапаны) |
| 7 | — | Не используется |
| 8 | 40А** | Подогрев/охлаждение сидений |
| 9 | 60А** | АБС (насос) |
| 10 | 20А** | Розетка питания на задней консоли |
| 11 | 30А** | Вспомогательный вентилятор |
| 12 | 25A* | Разъем для буксировки прицепа (стояночные огни) |
| 13 | 30А * | Разъем для буксировки прицепа (зарядка аккумулятора) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Реле муфты кондиционера |
| 17 | — | Не используется |
| 18 | — | Реле топливного насоса |
| 19 | — | Резервное реле |
| 20 | — | Реле разъема буксировки прицепа (левый указатель поворота) |
| 21 | — | Реле разъема буксировки прицепа (правый указатель поворота) |
| 22 | — | Не используется |
| 23 | 15 А* | Зеркала с подогревом |
| 24 | 40А** | Двигатель вентилятора |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 30А** | Задняя дверь с электроприводом |
| 28 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 29 | 30А** | Пассажирское место |
| 30 | 10 А* | Муфта кондиционера |
| 31 | 15 А* | Стоп-сигналы |
| 32 | 20 А* | Топливный насос |
| 33 | 20 А* | Фонари заднего хода |
| 34 | 25A* | Разъем для буксировки прицепа (стоп/поворотники) |
| 35 | 20 А* | модуль 4x4 |
| 36 | 10 А* | Модуль управления силовым агрегатом (PCM) — поддержание мощности, вентиляция канистры |
| 37 | 15 А* | Трансмиссия В+ |
| 38 | 30А** | Третий ряд сидений (со стороны пассажира) |
| 39 | 50А** | Насос пневматической подвески |
| 40 | 30А** | Пусковой двигатель |
| 41 | 20А** | IP/консольная точка питания |
| 42 | — | Не используется |
| 43 | 20А** | Модульный двигатель 4x4 |
| 44 | — | Не используется |
| 45 | 30А** | Сиденье водителя |
| 46 | 40А** | Шина Run/Start |
| 47 | 30А** | Пневматическая подвеска - соленоиды |
| 48 | — | Не используется |
| 49 | 30А** | Передние дворники/омыватели |
| 50 | 30А** | ПКМ - шина |
| 51 | 20А** | Грузовая силовая установка |
| 52 | 20А** | Зажигалка |
| 53 | — | Реле пневмоподвески |
| 54 | — | Реле стартера |
| 55 | — | Реле разъема буксировки прицепа (стояночный фонарь) |
| 56 | — | Реле разъема прицепа (зарядка аккумулятора) |
| 57 | — | Реле запуска/пуска |
| 58 | — | Не используется |
| 59 | — | Реле ПКМ |
| 60 | — | Не используется |
| 61 | Диод муфты кондиционера | |
| 62 | — | Диод топливного насоса |
| 63 | 15 А* | Разъем для буксировки прицепа (фонарь заднего хода) |
| 64 | — | Не используется |
| 65 | 10 А* | Логика пневматической подвески |
| 66 | — | Не используется |
| 67 | 10 А* | Змеевик вентилятора |
| 68 | — | Не используется |
| 69 | 30A* | Run/Start — панель предохранителей в салоне |
| 70 | 20 А* | PCM (датчики) - EFC, катушка сцепления кондиционера |
| 71 | 5A* | Катушка топливная, ИСП-Р |
| 72 | 20 А* | ПКМ (катушки зажигания) |
| 73 | 5A* | Трансмиссионное зажигание |
| 74 | 20 А* | PCM (датчики) - HEGO/CMS, MAFS, EVMV, CMCV, Выключатель скорости, VCT |
| 75 | 5A* | Соленоид 4x4 Integrated Wheel Ends (IWE) |
| 76 | 20 А* | ПКМ - ВПВР |
| 77 | 10 А* | Логика ABS, PCV с подогревом |
| * Мини-предохранители ** Картриджные предохранители |
2009
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Умное окно №1 |
| 2 | 15A | Модуль памяти со стороны водителя |
| 3 | 15A | FES, аудиосистема управления задними сиденьями, SDARS, SYNC |
| 4 | 30A | Умное окно №2 |
| 5 | 10A | Подсветка клавиатуры, включение сиденья 3-го ряда, блокировка переключения тормозов (BSI), SPDJB |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Переключатель зеркал с электроприводом, переключатель памяти сиденья водителя |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Модуль задней двери с электроприводом — постоянное питание |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла |
| 18 | 20A | Подогрев сидений второго ряда |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары, Поворотники |
| 22 | 15A | Реле стояночных огней |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса, Перчаточный ящик, Козырек |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Задний парктроник, 4x4, задняя видеокамера |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер/усилитель (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Усилитель навигационной системы |
| 41 | 15A | Электрические стеклоподъемники, События с электроприводом, Люк с электроприводом, Зеркало заднего вида с автоматическим затемнением |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, датчик дождя |
| 44 | 10A | Катушка реле заряда аккумуляторной батареи прицепа |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Климат-контроль, Управление вспомогательным реле |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше |
| 48 | — | Дополнительное реле с задержкой |

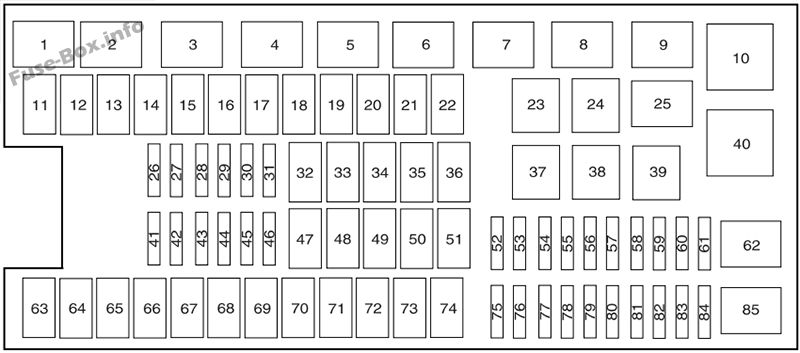

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле питания ПКМ |
| 2 | — | Реле стартера |
| 3 | — | Не используется |
| 4 | — | Реле буксировки прицепа |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Подогреваемая подсветка/реле зеркала |
| 8 | — | Не используется |
| 9 | — | Реле запуска/пуска |
| 10 | — | Реле задней пневмоподвески (RAS) |
| 11 | 40А** | Мощные двигатели подножки |
| 12 | 40А** | Реле запуска/пуска |
| 13 | 30А ** | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 20А** | Не используется |
| 17 | — | Не используется |
| 18 | 30А** | Тормоз прицепа |
| 19 | 60А** | Питание реле задней пневмоподвески |
| 20 | 20А** | модуль 4x4 |
| 21 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 22 | 30А** | Пассажирское сиденье с электроприводом |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 15 А* | мощность ТКМ |
| 27 | 20 А* | 4x4 HAT1 |
| 28 | 25A* | Питание реле парковочных фонарей прицепа |
| 29 | 20 А* | Фонари заднего хода, соленоид IWD |
| 30 | 10 А* | Муфта кондиционера |
| 31 | — | Не используется |
| 32 | 40А** | Питание реле электровентилятора |
| 33 | — | Не используется |
| 34 | 30А** | Вспомогательный двигатель вентилятора |
| 35 | 30А** | Реле ПКМ |
| 36 | 30А** | Задняя дверь с электроприводом |
| 37 | — | Левое реле остановки/поворота буксировки прицепа |
| 38 | — | Правое реле остановки/поворота буксировки прицепа |
| 39 | — | Фонари заднего хода |
| 40 | — | Реле электровентилятора |
| 41 | 10 А* | TCM ПКМ KAPWR |
| 42 | — | Не используется |
| 43 | 15 А* | Выключатель тормоза |
| 44 | 20 А* | Реле топливного насоса |
| 45 | 25A* | Питание реле поворота буксирной остановки прицепа |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | 30А** | Модуль задней пневматической подвески |
| 49 | — | Не используется |
| 50 | 30А** | Мотор переднего стеклоочистителя |
| 51 | 40А** | Реле подсветки/зеркала с подогревом |
| 52 | 10 А* | АБС R/S подача |
| 53 | 10 А* | Питание модуля задней пневматической подвески R/S |
| 54 | 5A* | TCM R/S мощность |
| 55 | 5A* | Реле топливного насоса питание R/S |
| 56 | 30A* | SPJB R/S подача |
| 57 | 10 А* | Электродвигатель вентилятора подача R/S |
| 58 | 15 А* | Фонари заднего хода прицепа |
| 59 | 15 А* | Зеркала с подогревом |
| 60 | — | Пусковой диод одним касанием |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | 30А** | Лунная крыша |
| 65 | 20А** | Вспомогательная точка питания |
| 66 | 20А** | Вспомогательная точка питания |
| 67 | 40А** | Сиденья с климат-контролем |
| 68 | 60А** | Клапаны АБС |
| 69 | 60А** | насос АБС |
| 70 | 40А** | Левое и правое сиденье третьего ряда с электроприводом складывания |
| 71 | 20А** | Вспомогательная точка питания |
| 72 | 20А** | Вспомогательная точка питания |
| 73 | — | Не используется |
| 74 | 30А** | Сиденье водителя с электроприводом/DSM |
| 75 | 20 А* | ПКМ - VPWR1 |
| 76 | 20 А* | ПКМ - VPWR2 |
| 77 | 15 А* | VPWR4, Катушки зажигания |
| 78 | — | Не используется |
| 79 | 20 А* | ПКМ - VPWR3 |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле двигателя стеклоочистителя |
| * Мини-предохранители ** Картриджные предохранители |
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Умное окно №1 |
| 2 | 15A | Модуль памяти со стороны водителя |
| 3 | 15A | Семейная развлекательная система, аудиосистема управления задними сиденьями, спутниковое радио, SYNC® |
| 4 | 30A | Умное окно №2 |
| 5 | 10A | Подсветка клавиатуры, включение сиденья 3-го ряда, блокировка переключения передач (BSI), панель предохранителей в салоне |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Переключатель подсветки, лужи лампы |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Зеркала с электроприводом, переключатель памяти сиденья водителя |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Модуль задней двери с электроприводом — постоянное питание |
| 15 | 10A | Климат-контроль, спутниковый модуль глобального позиционирования |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, Разблокировка задней подъемной двери, Разблокировка подъемного стекла |
| 18 | 20A | Подогрев сидений второго ряда |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса, Перчаточный ящик, Козырек |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль подушки безопасности |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Задний парктроник, 4x4, задняя видеокамера |
| 36 | 5A | Пассивная противоугонная система |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио |
| 40 | 20A | Навигационная система |
| 41 | 15A | Электрические стеклоподъемники, События с электроприводом, Люк с электроприводом, Зеркало заднего вида с автоматическим затемнением |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, датчик дождя |
| 44 | 10A | Катушка реле заряда аккумуляторной батареи прицепа |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Климат-контроль, Управление вспомогательным реле |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле модуля управления силовым агрегатом (PCM) |
| 2 | — | Реле стартера |
| 3 | — | Электронное реле вентилятора 2 |
| 4 | — | Реле заряда аккумуляторной батареи прицепа |
| 5 | — | Реле топливного насоса |
| 6 | — | Электронное реле вентилятора 1 |
| 7 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 8 | — | Электронное реле вентилятора 3 |
| 9 | — | Реле «Пуск/Пуск» (R/S) |
| 10 | — | Реле задней пневмоподвески (RAS) |
| 11 | 40А** | Подножка с электроприводом |
| 12 | 40А** | Реле R/S |
| 13 | 30А ** | Реле стартера |
| 14 | 40А** | Электронный вентилятор |
| 15 | — | Не используется |
| 16 | 40А** | Электронный вентилятор |
| 17 | — | Не используется |
| 18 | 30А** | Тормоз прицепа |
| 19 | 60А** | питание реле РАН |
| 20 | 20А** | модуль 4x4 |
| 21 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 22 | 30А** | Пассажирское сиденье с электроприводом |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Реле габаритных огней прицепа |
| 25 | — | Не используется |
| 26 | 15A* | Поддерживающая мощность модуля управления коробкой передач (TCM) |
| 27 | 20 А* | 4x4 |
| 28 | 2 5 А* | Реле габаритных огней прицепа |
| 29 | 20 А* | Фонари заднего хода, встроенный соленоид на конце колеса |
| 30 | 10A* | Реле муфты кондиционера |
| 31 | — | Не используется |
| 32 | 40А** | Реле электровентилятора |
| 33 | — | Не используется |
| 34 | 30А** | Вспомогательный двигатель вентилятора |
| 35 | 30А** | Реле ПКМ |
| 36 | 30А** | Задняя дверь с электроприводом |
| 37 | — | Левое реле остановки/поворота буксировки прицепа |
| 38 | — | Правое реле остановки/поворота буксировки прицепа |
| 39 | — | Реле фонарей заднего хода |
| 40 | — | Реле электровентилятора |
| 41 | 10 А* | Поддерживающая мощность PCM |
| 42 | — | Не используется |
| 43 | 5A* | Выключатель тормоза |
| 44 | 20 А* | Реле топливного насоса |
| 45 | 25A* | Реле фар буксировки/поворота прицепа |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | 30А** | модуль РАН |
| 49 | — | Не используется |
| 50 | 30А** | Мотор переднего стеклоочистителя |
| 51 | 40А** | Реле обогревателя заднего стекла/обогрева зеркал |
| 52 | 10 А* | Антиблокировочная тормозная система (ABS) R/S подача |
| 53 | 10 А* | модуль РАН |
| 54 | 5A* | Подача R/S TCM |
| 55 | 5A* | Обмотка реле топливного насоса питание R/S |
| 56 | 30A* | Панель предохранителей в салоне R/S питание |
| 57 | 10 А* | Электродвигатель вентилятора подача R/S |
| 58 | 15 А* | Фонари заднего хода прицепа |
| 59 | 15A* | Зеркала с подогревом |
| 60 | — | Пусковой диод одним касанием |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | 25А** | Электронный вентилятор |
| 64 | 30А** | Лунная крыша |
| 65 | 20А** | Вспомогательная точка питания 2 |
| 66 | 20А** | Вспомогательная точка питания 3 |
| 67 | 40А** | Сиденья с климат-контролем |
| 68 | 60А** | Клапаны АБС |
| 69 | 60А** | насос АБС |
| 70 | 40А** | Сиденья третьего ряда с электроприводом складывания |
| 71 | 20А** | Дополнительная розетка/прикуриватель |
| 72 | 20А** | Вспомогательная точка питания 4 |
| 73 | — | Не используется |
| 74 | 30А** | Водительское сиденье с электроприводом |
| 75 | 20 А* | Мощность автомобиля 1 - ПКМ |
| 76 | 20 А* | Мощность автомобиля 2 - ПКМ |
| 77 | 15A* | Мощность автомобиля 4 - катушки зажигания |
| 78 | — | Не используется |
| 79 | 20 А* | Мощность автомобиля 3 - ПКМ |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле двигателя стеклоочистителя |
| * Мини-предохранители ** Картриджные предохранители |
2011, 2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Окно драйвера |
| 2 | 15A | Модуль памяти со стороны водителя |
| 3 | 15A | Аудиосистема управления задними сиденьями, спутниковое радио, SYNC® |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, включение сиденья 3-го ряда, блокировка переключения тормозов (BSI), питание логики интеллектуальной панели предохранителей |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (слева) |
| 8 | 10A | Фары ближнего света (справа) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Переключатель подсветки, лужи лампы |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Зеркала с электроприводом, переключатель памяти сиденья водителя |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Модуль задней двери с электроприводом — постоянное питание |
| 15 | 10A | Климат-контроль, спутниковый модуль глобального позиционирования |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, Разблокировка задней подъемной двери, Разблокировка подъемного стекла |
| 18 | 20A | Подогрев сидений второго ряда |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса, Перчаточный ящик, Козырек |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль подушки безопасности |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Задний парктроник, 4x4, задняя видеокамера, подогрев сидений 2-го ряда |
| 36 | 5A | Пассивная противоугонная система |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио |
| 40 | 20A | Навигационный усилитель |
| 41 | 15A | Электрические стеклоподъемники, дефлекторы, люк с электроприводом, зеркало заднего вида с автоматическим затемнением, розетка переменного тока 110 В |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, датчик дождя |
| 44 | 10A | Катушка реле заряда аккумуляторной батареи прицепа |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Климат-контроль, Управление вспомогательным реле |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле модуля управления силовым агрегатом (PCM) |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле заряда аккумуляторной батареи буксировщика прицепа (ТТ) |
| 5 | — | Реле топливного насоса |
| 6 | — | Электронное реле вентилятора 1 |
| 7 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 8 | — | Электронное реле вентилятора 3 |
| 9 | — | Реле «Пуск/Пуск» (R/S) |
| 10 | — | Реле задней пневмоподвески (RAS) |
| 11 | 40А** | Подножка с электроприводом |
| 12 | 40А** | Реле R/S |
| 13 | 30А ** | Реле стартера |
| 14 | 40А** | Электронный вентилятор |
| 15 | — | Не используется |
| 16 | 40А** | Электронный вентилятор |
| 17 | — | Не используется |
| 18 | 30А** | Тормоз прицепа |
| 19 | 60А** | питание реле РАН |
| 20 | 20А** | модуль 4x4 |
| 21 | 30А** | Реле заряда аккумулятора ТТ |
| 22 | 30А** | Пассажирское сиденье с электроприводом |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Реле габаритных огней ТТ |
| 25 | — | Не используется |
| 26 | 15 А* | Поддерживающая мощность модуля управления коробкой передач (TCM) |
| 27 | 20 А* | 4x4 |
| 28 | 25A* | Реле габаритных огней прицепа |
| 29 | 20 А* | Фонари заднего хода, встроенный соленоид на конце колеса |
| 30 | 10 А* | Реле муфты кондиционера |
| 31 | — | Не используется |
| 32 | 40А** | Реле электровентилятора |
| 33 | 40А** | Розетка 110 В переменного тока |
| 34 | 30А** | Вспомогательный двигатель вентилятора |
| 35 | 30А** | Реле ПКМ |
| 36 | 30А** | Задняя дверь с электроприводом |
| 37 | — | Левое реле стоп/поворот ТТ |
| 38 | — | Правое реле остановки/поворота TT |
| 39 | — | Реле фонарей заднего хода |
| 40 | — | Электронное реле вентилятора 2 |
| 41 | 10A* | Поддерживающая мощность PCM |
| 42 | — | Не используется |
| 43 | 5A* | Выключатель тормоза |
| 44 | 20 А* | Реле топливного насоса |
| 45 | 25 А* | Реле стоп-сигналов/поворотников ТТ |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | 30А** | модуль РАН |
| 49 | — | Не используется |
| 50 | 30А** | Реле электродвигателя переднего стеклоочистителя |
| 51 | 40А** | Реле обогревателя заднего стекла/обогрева зеркал |
| 52 | 10A* | Антиблокировочная тормозная система (ABS) R/S подача |
| 53 | 10A* | модуль РАН |
| 54 | 5A* | Подача R/S TCM |
| 55 | 5A* | Обмотка реле топливного насоса питание R/S |
| 56 | 30 А* | Панель предохранителей в салоне R/S питание |
| 57 | 10A* | Обмотка реле электровентилятора |
| 58 | 15A* | резервные лампы ТТ |
| 59 | 15A* | Зеркала с подогревом |
| 60 | — | Пусковой диод одним касанием |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | 25А** | Электронный вентилятор |
| 64 | 30А** | Лунная крыша |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка питания (задняя часть центральной консоли) |
| 67 | 40А** | Сиденья переднего ряда с климат-контролем |
| 68 | 60А** | Клапаны АБС |
| 69 | 60А** | насос АБС |
| 70 | 40А** | Сиденья третьего ряда с электроприводом складывания |
| 71 | 20А** | Дополнительная розетка/прикуриватель |
| 72 | 20А** | Вспомогательная розетка питания (правая задняя четверть панели) |
| 73 | — | Не используется |
| 74 | 30А** | Водительское сиденье с электроприводом |
| 75 | 20A* | Мощность автомобиля 1 - ПКМ |
| 76 | 20 А* | Мощность автомобиля 2 - ПКМ |
| 77 | 15 А* | Мощность автомобиля 4 - катушки зажигания |
| 78 | — | Не используется |
| 79 | 20 А* | Мощность автомобиля 3 - ПКМ |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле двигателя стеклоочистителя |
| * Мини-предохранители ** Картриджные предохранители |
2013, 2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Окно драйвера |
| 2 | 15A | Модуль памяти со стороны водителя |
| 3 | 15A | Аудиосистема управления задними сиденьями, спутниковое радио, SYNC® |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, включение сиденья 3-го ряда, блокировка переключения тормозов, питание логики интеллектуальной панели предохранителей |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Переключатель подсветки, лужи лампы |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Зеркала с электроприводом, переключатель памяти сиденья водителя |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Модуль задней двери с электроприводом — постоянное питание |
| 15 | 10A | Климат-контроль, спутниковый модуль глобального позиционирования |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, Разблокировка задней подъемной двери, Разблокировка подъемного стекла |
| 18 | 20A | Подогрев сидений второго ряда |
| 19 | 25A | Задний стеклоочиститель |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса, Перчаточный ящик, Козырек |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль подушки безопасности |
| 33 | 10A | Логика тормоза прицепа |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Задний парктроник, 4x4, задняя видеокамера, подогрев сидений 2-го ряда |
| 36 | 5A | Пассивная противоугонная система |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио |
| 40 | 20A | Навигационный усилитель |
| 41 | 15A | Электрические стеклоподъемники, дефлекторы с электроприводом, люк с электроприводом, зеркало заднего вида с автоматическим затемнением, розетка переменного тока 110 вольт |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Логика заднего стеклоочистителя, датчик дождя |
| 44 | 10A | Катушка реле заряда аккумуляторной батареи прицепа |
| 45 | 5A | Логика переднего стеклоочистителя |
| 46 | 7.5A | Климат-контроль, Управление вспомогательным реле |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк |
| 48 | — | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле модуля управления силовым агрегатом |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле заряда аккумуляторной батареи прицепа |
| 5 | — | Реле топливного насоса |
| 6 | — | Электронное реле вентилятора 1 |
| 7 | — | Реле обогревателя заднего стекла/обогрева зеркал |
| 8 | — | Электронное реле вентилятора 3 |
| 9 | — | Реле запуска/запуска |
| 10 | — | Реле задней пневмоподвески |
| 11 | 40А** | Подножка с электроприводом |
| 12 | 40А** | Реле запуска/запуска |
| 13 | 30А ** | Реле стартера |
| 14 | 40А** | Электронный вентилятор |
| 15 | — | Не используется |
| 16 | 40А** | Электронный вентилятор |
| 17 | — | Не используется |
| 18 | 30А** | Тормоз прицепа |
| 19 | 60А** | Питание реле задней пневмоподвески |
| 20 | 20А** | модуль 4x4 |
| 21 | 30А** | Реле заряда аккумуляторной батареи прицепа |
| 22 | 30А** | Пассажирское сиденье с электроприводом |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Реле габаритных огней прицепа |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 20 А* | 4x4 |
| 28 | 25A* | Реле габаритных огней прицепа |
| 29 | 20 А* | Фонари заднего хода, встроенный соленоид на конце колеса |
| 30 | 10 А* | Реле муфты кондиционера |
| 31 | — | Не используется |
| 32 | 40А** | Реле электровентилятора |
| 33 | 40А** | Розетка переменного тока 110 вольт |
| 34 | 30А** | Вспомогательный двигатель вентилятора |
| 35 | 30А** | Реле модуля управления силовым агрегатом |
| 36 | 30А** | Задняя дверь с электроприводом |
| 37 | — | Левое реле остановки/поворота буксировки прицепа |
| 38 | — | Правое реле остановки/поворота буксировки прицепа |
| 39 | — | Реле фонарей заднего хода |
| 40 | — | Электронное реле вентилятора 2 |
| 41 | 10A* | Поддерживающая мощность модуля управления силовым агрегатом |
| 42 | — | Не используется |
| 43 | 5A* | Выключатель тормоза |
| 44 | 20 А* | Реле топливного насоса |
| 45 | 2 5 А* | Реле фар буксировки/поворота прицепа |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | 30А** | Модуль задней пневматической подвески |
| 49 | — | Не используется |
| 50 | 30А** | Реле электродвигателя переднего стеклоочистителя |
| 51 | 40А** | Реле обогревателя заднего стекла/обогрева зеркал |
| 52 | 10A* | Антиблокировочная тормозная система запуска/запуска подачи |
| 53 | 10A* | Модуль задней пневматической подвески |
| 54 | — | Не используется |
| 55 | 5A* | Питание катушки реле топливного насоса пуск/пуск |
| 56 | 30 А* | Панель предохранителей в салоне R/S питание |
| 57 | 10A* | Обмотка реле электровентилятора |
| 58 | 15 А* | Фонари заднего хода прицепа |
| 59 | 15 А* | Зеркала с подогревом |
| 60 | — | Не используется |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | 25А** | Электронный вентилятор |
| 64 | 30А** | Лунная крыша |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка питания (задняя часть центральной консоли) |
| 67 | 40А** | Сиденья переднего ряда с климат-контролем |
| 68 | 60А** | Клапаны антиблокировочной тормозной системы |
| 69 | 60А** | Насос антиблокировочной тормозной системы |
| 70 | 30А** | Сиденья третьего ряда с электроприводом складывания |
| 71 | 20А** | Дополнительная розетка/прикуриватель |
| 72 | 20А** | Вспомогательная розетка питания (правая задняя четверть панели) |
| 73 | — | Не используется |
| 74 | 30А** | Водительское сиденье с электроприводом |
| 75 | 20 А* | Мощность автомобиля 1 — модуль управления силовым агрегатом |
| 76 | 20 А* | Мощность автомобиля 2 — модуль управления силовым агрегатом |
| 77 | 15 А* | Мощность автомобиля 4 - катушки зажигания |
| 78 | — | Не используется |
| 79 | 20 А* | Мощность автомобиля 3 — модуль управления силовым агрегатом |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле двигателя стеклоочистителя |
| * Мини-предохранители ** Картриджные предохранители |
Дополнительная информация: Ford Expedition (U324, 2007-2014)
Форд является одним из пионеров автомобильного производства. Основанная Генри Фордом в 1903 году, это американская многонациональная фирма со штаб-квартирой в Мичигане. Expedition имеет честь быть первым четырехдверным цельнолитым внедорожником, выпущенным на рынок. Он был запущен в 1997 году.
Ford Expedition III: третье поколение
Ford Expedition претерпел наибольшие изменения только в моделях 3-го поколения. В период с 2007 по 2017 год было добавлено множество новых функций как в интерьере, так и в экстерьере автомобиля. Некоторые незначительные эстетические изменения подняли внешний вид автомобиля на новый уровень.
Размер платформы T1 был куплен в Ford Expedition, что привело к увеличению длины автомобилей, выпущенных под моделью Expedition. Так как задняя подвеска у этой модели автомобиля независимая, это дает больше места в грузовом отсеке. Также были увеличены размеры окон в грузовом отсеке и он вмещал больше предметов и вещей. Решетки решетки радиатора и фары получили некоторые улучшения, которые сделали внешний вид автомобиля более изящным.
Основная жалоба, которую пользователи предъявляли компании, заключалась в том, что размера двигателя, тяговой способности и способности выдерживать большую нагрузку было недостаточно. В третьем поколении Expedition также использовался тот же двигатель, что и во втором поколении. Только в 2015 году на рынок была выпущена новая модель автомобиля с совершенно новым вариантом.
Несмотря на то, что модель была выпущена еще в 1997 году, она по-прежнему актуальна на современном рынке. Поскольку продукты материаловедения продолжали развиваться в массовом масштабе, интерьер автомобиля также стал лучше. В рамках одной категории моделей были выпущены как обычные версии, так и версии премиум-класса.
