Предохранители и реле Ford Expedition (U222, 2003-2006)
Схемы относятся к указанным годам и вариантам Ford Expedition (U222, 2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Expedition 2003-2006 гг.
Предохранители прикуривателя (розетка) в Ford Expedition являются предохранители №37 (разъем питания в багажном отделении), №39 (разъем питания панели приборов или напольной консоли, разъем питания задней консоли) и №41 (прикуриватель) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Панель предохранителей в салоне

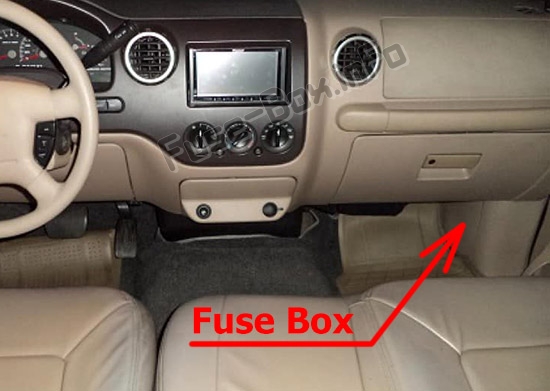

Панель предохранителей расположена под правой стороной панели приборов за крышкой.

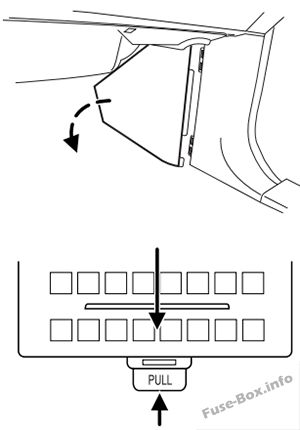

Чтобы снять панель отделки для доступа к блоку предохранителей, потяните панель на себя, поверните ее в сторону и снимите.
Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его.
Чтобы снять крышку блока предохранителей, поместите палец за выступ PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку.
Чтобы установить на место крышку блока предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она установлена правильно.
Схемы блока предохранителей
Схемы блока предохранителей
2003
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 10 А* | Электродвигатель переднего стеклоочистителя, Комбинация приборов, Электродвигатель заднего стеклоочистителя, Система контроля давления в шинах (TPMS) |
| 2 | 20 А* | Мигание указателей поворота, выключатель стоп-сигналов, аварийная сигнализация, реле стоп-сигналов IVD (AdvanceTrac) |
| 3 | 7,5 А* | Зеркала с электроприводом, переключатель сиденья с памятью, модуль сиденья с памятью |
| 4 | 10 А* | DVD-плеер, управление аудиосистемой на заднем сиденье, CDDJ |
| 5 | 7,5 А* | Модуль управления трансмиссией (PCM) (питание KA), переключатель деактивации SC, ручной переключатель режима климат-контроля, переключатель стоп-сигнала, соленоид блокировки переключения тормозов (BSI), блок управления EATC, модуль BSM, сервопривод управления скоростью, реле сиденья 3-го ряда |
| 6 | 15 А* | Переключатель фар, стояночные фонари, лампы освещения номерного знака, контроллер электрического тормоза прицепа, реле стояночных огней BSM |
| 7 | 7,5 А* | Радио |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Обогрев зеркал |
| 9 | 10 А* | Генератор |
| 10 | 20 А* | Фонари заднего хода, Реле фонарей заднего хода, Реле габаритных фонарей буксировки прицепа |
| 11 | 10 А* | Реле муфты кондиционера, соленоид 4x4 IWE |
| 12 | 10 А* | Сервопривод контроля скорости, контроль скорости |
| 13 | 10 А* | Блок управления EATC, блок управления климат-контролем с ручным управлением |
| 14 | 15 А* | Привод двери смесителя климат-контроля, реле дневных ходовых огней (DRL), лампа заднего хода с цифровым датчиком дальности передачи (DTRS) |
| 15 | 5A* | Переключатель AdvanceTrac®, комбинация приборов |
| 16 | 10 А* | Модуль АБС |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Электрохромное зеркало, Дополнительный кондиционер, Модуль сидений с климат-контролем, Соленоид температуры, Мигание указателя поворота, Датчик солнечной нагрузки, Катушка реле электронного стояночного тормоза |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | Модуль пневматической подвески (соленоиды пневматических рессор и датчики высоты), модуль 4x4 |
| 21 | 15 А* | Комбинация приборов (внутреннее освещение), внутреннее освещение, электронное реле стояночного тормоза, система контроля давления в шинах (TPMS) |
| 22 | 10 А* | Подсветка выключателя дверного замка, Подсветка выключателя люка, Радио (сигнал аксессуаров с задержкой), Переключатель откидного окна |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Реле энергосбережения, передний габаритный/плафон, плафон 2-го ряда/плафон, плафон освещения перчаточного ящика, фонарь багажного отделения, фонари на рейлингах, фонари освещения косметического зеркала, плафон освещения подкапотного пространства |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20 А* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Компас, модуль системы обнаружения заднего хода, соленоид блокировки переключения тормозов (BSI), переключатель отмены повышающей передачи, модуль пневматической подвески (датчик запуска/запуска) |
| 28 | 5A* | Приемопередатчик SecuriLock |
| 29 | 30A* | Контроллер электрического тормоза прицепа |
| 30 | 30A* | BSM (дверные замки), реле открывания стекла задней поднимающейся двери, электродвигатель открывания стекла задней поднимающейся двери, замки дверей/задней двери, реле габаритных огней (BSM), реле фар (BSM), реле блокировки/отпирания дверей (BSM) |
| 31 | 25A* | Радио |
| 32 | 15 А* | CMS, соленоиды коробки передач |
| 33 | 20 А* | Соленоид вентиляции адсорбера, EVR CC, HEGO, соленоид VMV, соленоид IMTV, катушка реле муфты кондиционера |
| 34 | 20 А* | PCM, топливные форсунки, соленоид управления холостым ходом (IAC), датчик массового расхода воздуха |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Лампа правого поворота прицепа |
| 37 | 20 А* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20A* | Розетка на приборной панели или на напольной консоли, розетка на задней консоли |
| 40 | 20 А* | Переключатель фар, катушка реле дальнего света, предохранитель левого ближнего света № 25, предохранитель левого ближнего света № 23, BSM (реле автолампы), ДХО |
| 41 | 20 А* | Прикуриватель, разъем OBD II |
| 42 | 10 А* | Лампа левого поворота прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Замок зажигания, соленоид стартера |
| 103 | 30А** | Модуль ABS (двигатель насоса) |
| 104 | 30А** | Левое сиденье 3-го ряда с электроприводом |
| 105 | 30А** | Запасной |
| 106 | 30А** | Реле заряда аккумуляторной батареи прицепа |
| 107 | 30А** | Реле вспомогательного вентилятора, Электродвигатель вспомогательного вентилятора |
| 108 | 30А** | Переключатель сиденья пассажира с электроприводом, переключатель поясничной опоры пассажира |
| 109 | 30А** | Переключатель двигателя сиденья водителя, переключатель поясничной опоры водителя, регулируемый педальный переключатель, модуль памяти |
| 110 | 30А** | Запасной |
| 111 | 50А** | Твердотельное реле пневматической подвески, компрессор пневматической подвески |
| 112 | 30А** | Модуль АБС (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос переднего омывателя |
| 114 | 40А** | Реле обогрева заднего стекла, Обогрев зеркал (предохранитель №8) |
| 115 | 30А** | Модуль 4x4, мотор переключения раздаточной коробки |
| 116 | 40А** | Реле переднего вентилятора, электродвигатель переднего вентилятора |
| 117 | 30А** | Правое сиденье 3-го ряда с электроприводом |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30А** | Автоматический выключатель стеклоподъемника, Главный переключатель стеклоподъемника, Стеклоподъемники, Стеклоподъемники, Модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель № 22, CB № 401, Электростеклоподъемники, Переключатель подсветки, Радио, Люк, Откидные окна |
| R03 | Реле дальнего света | Предохранитель №35, Фары дальнего света, Индикатор дальнего света, Реле ДХО |
| R04 | Реле обогревателя заднего стекла | Предохранитель №8 (обогрев зеркал), Обогрев заднего стекла |
| R05 | Реле заряда аккумулятора Т/Т | 7-проводной разъем ТТ, зарядка аккумулятора |
| R06 | Реле переднего вентилятора | Двигатель вентилятора, Регулятор скорости двигателя вентилятора (EATC) |
| R201 | Реле габаритных огней Т/Т | Питание парковочных фонарей прицепа |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель № 32, Предохранитель № 33, Предохранитель № 34, Реле топливного насоса, соленоиды и датчики PCM |
| R301 | Реле лампы заднего хода Т/Т | Фонари заднего хода, разъем ТТ (фонари заднего хода), Электрохромное зеркало |
| R302 | Реле контроля скорости | Электрическая муфта вентилятора охлаждения, сервопривод управления скоростью |
| R303 | Реле топливного насоса | Выключатель топливного насоса, монитор топливного насоса PCM, топливный насос |
| R304 | Реле экономии заряда батареи | Рельсовые лампы, Лампы косметического зеркала, Потолочная лампа, Лампа перчаточного ящика, Комбинация приборов |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители |
2004
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 10 А* | Run/Accessory — электродвигатель переднего стеклоочистителя, комбинация приборов, электродвигатель заднего стеклоочистителя, модуль системы контроля давления в шинах (TPMS) |
| 2 | 20 А* | Указатель поворота / аварийная сигнализация, выключатель стоп-сигнала, реле стоп-сигналов IVD (AdvanceTrac), стоп-сигналы, центральный верхний стоп-сигнал (CHMSL), указатели поворота |
| 3 | 7,5 А* | Переключатель зеркал с электроприводом, зеркала с электроприводом (без памяти), переключатель сиденья водителя (с памятью), модуль памяти (логическое питание) |
| 4 | 15 А* | DVD-плеер, управление аудиосистемой на заднем сиденье, CDDJ (навигационное радио) |
| 5 | 7,5 А* | Модуль управления трансмиссией (PCM) (питание KA), переключатель деактивации контроля скорости, переключатель режима ручного климат-контроля, переключатель стоп-сигнала, соленоид блокировки переключения тормозов (BSI), блок управления EATC, модуль безопасности кузова (BSM) (питание KA), скорость сервопривод управления, катушки реле сидений 3-го ряда, светодиод SecuriLock |
| 6 | 15 А* | Выключатель фар (питание габаритных огней и подсветки выключателя), Габаритные огни, Освещение номерного знака, Катушка реле противотуманных фар, Контроллер электротормоза прицепа (освещение), BSM (автолампы, габаритные огни) Индикатор противотуманных фар |
| 7 | 7,5 А* | Радио (стартовый сигнал) |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Индикатор обогревателя заднего стекла (головка климат-контроля), Обогрев наружных зеркал |
| 9 | — | Не используется |
| 10 | 20 А* | Реле фонарей заднего хода прицепа, 7-проводной разъем прицепа (фонари заднего хода), Реле габаритных фонарей прицепа, 7- и 4-контактные разъемы фонарей прицепа |
| 11 | 10 А* | Реле муфты компрессора кондиционера, соленоид муфты компрессора кондиционера, реле компрессора пневматической подвески, соленоид 4x4 Integrated Wheel Ends (IWE) |
| 12 | 10 А* | Сервопривод управления скоростью, реле управления скоростью |
| 13 | 10 А* | Переключатель режимов ручного климат-контроля, катушка реле обогревателя заднего стекла, выключатель содержания хладагента кондиционера, термистор компрессора кондиционера, головка управления DEATC, соленоиды DEATC, управление вентилятором DEATC, катушка реле заряда аккумуляторной батареи прицепа |
| 14 | 10 А* | Катушка реле зажигания дневных ходовых огней (DRL), лампы заднего хода с цифровым датчиком дальности передачи (DTRS), катушка реле ламп заднего хода для буксировки прицепа, электрохроматическое зеркало, навигационное радио, привод ручного кондиционера/смесителя |
| 15 | 5A* | Переключатель AdvanceTrac®, комбинация приборов (подача «Работа/Пуск») |
| 16 | 10 А* | Модуль ABS/AdvanceTrac® (подача «Работа/Пуск») |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Привод двери дополнительного кондиционера со смешанной температурой, дополнительный передний дополнительный блок управления кондиционером, мигающий сигнал поворота, электрохроматическое зеркало, двигатель вспомогательного режима, модули сидений с климат-контролем |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | Модуль пневматической подвески (соленоиды пневматических рессор и датчики высоты), модуль 4x4 |
| 21 | 15 А* | Комбинация приборов (B+), лампы освещения салона (подсветка), лампы ближнего света (наружные зеркала), модуль системы контроля давления в шинах (TPMS) |
| 22 | 10 А* | Переключатель подсветки люка, радио (отложенная подача аксессуаров), образец откидного окна, двигатели откидного окна, антенный усилитель EHAM (навигационное радио) |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Лампы освещения салона (передний плафон/плафон, плафон 2-го ряда/плафон, плафон в перчаточном ящике, фонарик в багажном отделении, фонари на рейлингах крыши, плафоны в косметических зеркалах), катушка реле энергосбережения, питание реле энергосбережения |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20 А* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Модуль компаса, модуль системы обнаружения заднего хода, соленоид блокировки переключения тормозов (BSI), переключатель отмены повышающей передачи, модуль пневматической подвески (датчик запуска/запуска) |
| 28 | 5A* | Катушка реле PCM, катушка реле контроля скорости, трансивер SecuriLock |
| 29 | 30A* | Контроллер электрического тормоза буксировки прицепа, 7-проводной разъем буксировки прицепа (электрический тормоз) |
| 30 | 30A* | BSM (дверные замки, реле открывания стекла задней двери), электродвигатель открывания стекла задней поднимающейся двери, электродвигатели блокировки двери/задней двери |
| 31 | 20 А* | Радио (B+), Сабвуфер |
| 32 | 15 А* | Датчики Catalyst Monitor (CMS), соленоиды коробки передач |
| 33 | 20 А* | Соленоид вентиляции адсорбера, датчики HEGO, соленоид VMV, соленоид клапана настройки впускного коллектора (двигатель IMTV-4.6L), катушка реле муфты компрессора кондиционера, соленоид вакуумного регулятора EGR (EVR) |
| 34 | 20 А* | PCM, топливные форсунки, реле топливного насоса, выключатель топливного насоса, двигатель топливного насоса, соленоид управления холостым ходом (IAC), датчик массового расхода воздуха (MAF) |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20 А* | Розетки питания консоли (спереди и сзади консоли), розетка питания приборной панели (многоместное сиденье) |
| 40 | 20 А* | Реле ДХО, Противотуманные фары ДХО, Катушка реле фар ДХО, Переключатель фар (фары), Многофункциональный переключатель (мигание на ближний свет), BSM (реле автофар фар), Катушка реле дальнего света, Предохранитель 25 (левый ближний свет), Предохранитель 23 ( Правый ближний свет) |
| 41 | 20 А* | Прикуриватель, диагностический разъем OBD II |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Мощность замка зажигания |
| 103 | 30А** | Модуль ABS/AdvanceTrac @ (двигатель насоса) |
| 104 | 30А** | Реле левого сиденья 3-го ряда, переключатель левого сиденья 3-го ряда, электродвигатель левого сиденья 3-го ряда |
| 105 | 40А** | Запасной |
| 106 | 30А** | Реле заряда аккумуляторной батареи прицепа, 7-контактный разъем для буксировки прицепа (зарядка аккумуляторной батареи) |
| 107 | 30А** | Реле вспомогательного вентилятора кондиционера, двигатель вспомогательного вентилятора кондиционера |
| 108 | 30А** | Выключатель двигателя пассажирского сиденья |
| 109 | 30А** | Переключатель мотора сиденья водителя (без памяти), модуль памяти, зеркала с электроприводом памяти, регулируемый переключатель педалей и мотор |
| 110 | 30А** | Запасной |
| 111 | 50А** | Компрессор пневмоподвески, реле компрессора пневмоподвески |
| 112 | 30А** | Модуль ABS/AdvanceTrac® (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос омывателя (омыватель ветрового стекла) |
| 114 | 40А** | Реле обогревателя заднего стекла, Решетка обогревателя заднего стекла, Обогрев зеркал (предохранитель 8) |
| 115 | 30А** | Модуль 4x4, мотор переключения раздаточной коробки |
| 116 | 40А** | Реле электродвигателя переднего вентилятора, Электродвигатель переднего вентилятора |
| 117 | 30А** | Реле правого сиденья 3-го ряда, переключатель правого сиденья 3-го ряда, электродвигатель правого сиденья 3-го ряда |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30А** | Электрические стеклоподъемники (автоматический выключатель), Выключатель главного стеклоподъемника, Электродвигатели стеклоподъемников, Выключатели стеклоподъемников, Модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель 22, CB 401, Электростеклоподъемники, Переключатель подсветки, Радио, Люк, Откидные окна, DVD, Усилитель навигационной антенны |
| R03 | Реле дальнего света | Предохранитель № 35, Фары дальнего света, Индикатор дальнего света |
| R04 | Реле обогрева заднего стекла | Предохранитель 8 (обогрев зеркал), Обогрев заднего стекла, Обогрев наружных зеркал, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| R05 | Реле заряда аккумуляторной батареи прицепа | 7-проводной разъем для буксировки прицепа (зарядка аккумулятора) |
| R06 | Реле переднего вентилятора | Двигатель переднего вентилятора |
| R201 | Реле габаритных огней прицепа | Буксировка прицепа 7-проводные и 4-проводные разъемы (стояночные огни) |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель 32, предохранитель 33, предохранитель 34, реле топливного насоса, топливный насос, соленоиды и датчики PCM |
| R301 | Реле фонаря заднего хода прицепа | 7-проводной разъем для буксировки прицепа (фонари заднего хода) |
| R302 | Реле контроля скорости | Сервопривод управления скоростью |
| R303 | Реле топливного насоса | Выключатель топливного насоса, PCM (монитор топливного насоса), топливный насос |
| R304 | Реле экономии заряда батареи | Лампы на рейлингах крыши, Лампы в косметических зеркалах, Лампа карты/плафона, Лампа в перчаточном ящике, Лампа в багажном отделении, Лампы в зеркалах заднего вида, Комбинация приборов (внутренние лампы) |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители | ||
| Примечание. Реле R301–R305 не подлежат обслуживанию; обратитесь за помощью к своему дилеру или квалифицированному специалисту. |

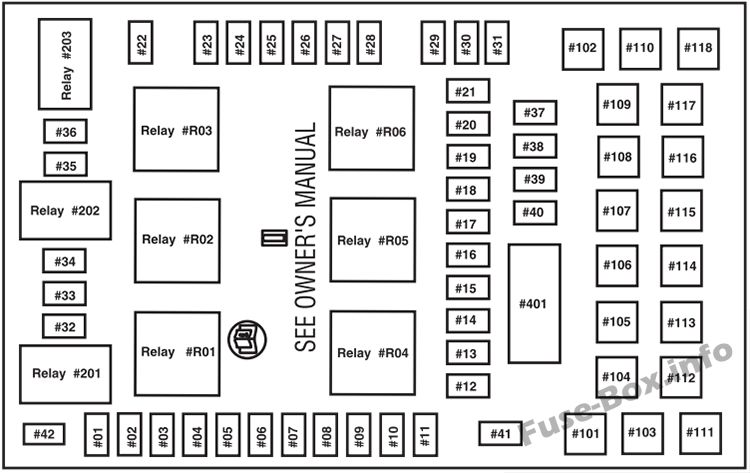

2005, 2006
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 7,5 А* | Run/Accessories — Электродвигатель переднего стеклоочистителя, Комбинация приборов, Электродвигатель заднего стеклоочистителя |
| 2 | 20 А* | Указатель поворота / аварийная сигнализация, выключатель стоп-сигнала, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL), указатели поворота |
| 3 | 7,5 А* | Переключатель зеркал с электроприводом, зеркала с электроприводом (без памяти), переключатель сиденья водителя (с памятью), модуль памяти (логическое питание) |
| 4 | 15 А* | DVD-плеер, управление аудиосистемой на заднем сиденье, CDDJ (навигационное радио) |
| 5 | 7,5 А* | Модуль управления трансмиссией (PCM) (питание KA), переключатель деактивации контроля скорости, переключатель режима ручного управления климат-контролем, переключатель стоп-сигнала, соленоид блокировки переключения передач (BSI), блок управления EATC, модуль безопасности кузова (BSM) (питание KA), 3-я передача катушки реле рядных сидений, светодиод SecuriLock |
| 6 | 15 А* | Выключатель фар (питание габаритных огней и подсветки выключателя), Габаритные огни, Освещение номерного знака, Катушка реле противотуманных фар, Контроллер электротормоза прицепа (освещение), BSM (автолампы, габаритные огни) Индикатор противотуманных фар |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10 А* | Выключатель обогревателя заднего стекла, Индикатор обогревателя заднего стекла (головка климат-контроля), Обогрев наружных зеркал |
| 9 | — | Не используется |
| 10 | 20 А* | Реле фонарей заднего хода прицепа, 7-проводной разъем прицепа (фонари заднего хода), Реле габаритных фонарей прицепа, 7- и 4-контактные разъемы фонарей прицепа |
| 11 | 10 А* | Реле муфты компрессора кондиционера, соленоид муфты компрессора кондиционера, соленоид 4x4 Integrated Wheel Ends (IWE) |
| 12 | 15 А* | Реле топливного насоса, Выключатель топливного насоса, Модуль привода топливного насоса, Электродвигатель топливного насоса |
| 13 | 10 А* | Переключатель режимов ручного климат-контроля, катушка реле обогревателя заднего стекла, переключатель содержания хладагента кондиционера, переключатель защиты от обледенения кондиционера, переключатель низкого давления кондиционера, панель управления DEATC, соленоиды DEATC, управление вентилятором DEATC, реле заряда аккумуляторной батареи прицепа катушка |
| 14 | 10 А* | Катушка реле зажигания дневных ходовых огней (DRL), лампы заднего хода с цифровым датчиком дальности передачи (DTRS), катушка реле ламп заднего хода для буксировки прицепа, электрохроматическое зеркало, навигационное радио, привод ручного кондиционера/смесителя |
| 15 | 5A* | AdvanceTrac® с переключателем RSC, комбинация приборов (подача Run/Start) |
| 16 | 10 А* | ABS/AdvanceTrac® с модулем RSC (подача Run/Start) |
| 17 | 15 А* | Противотуманные фары |
| 18 | 10 А* | Вспомогательный привод двери смешанного температурного режима кондиционера/кондиционера, Передний вспомогательный блок управления вспомогательным кондиционером, Мигающий сигнал поворота, Электрохроматическое зеркало, Электродвигатель вспомогательного режима |
| 19 | 10 А* | Модуль управления удерживающими устройствами (RCM) |
| 20 | 30A* | BSM (дверные замки, реле открывания стекла задней двери), электродвигатель открывания стекла задней поднимающейся двери, электродвигатели блокировки двери/задней двери |
| 21 | 15 А* | Комбинация приборов (B+), плафоны освещения салона, лампы подсветки луж (наружные зеркала заднего вида) |
| 22 | 10 А* | Переключатель подсветки люка, радио (отложенная подача аксессуаров), образец откидного окна, двигатели откидного окна, антенный усилитель EHAM (навигационное радио) |
| 23 | 10 А* | Правый ближний свет |
| 24 | 15 А* | Лампы освещения салона (передний плафон/плафон, плафон 2-го ряда/плафон, лампа в перчаточном ящике, лампа в багажнике, лампы на рейлингах крыши, лампы косметического зеркала), катушка реле энергосбережения, питание реле энергосбережения, принудительная вентиляция картера с подогревом (PCV) клапан |
| 25 | 10 А* | Левый ближний свет |
| 26 | 20 А* | Реле звукового сигнала, звуковые сигналы |
| 27 | 5A* | Модуль компаса, модуль системы обнаружения заднего хода, соленоид блокировки переключения тормозов, образец отмены ускоренной передачи, модуль пневматической подвески (датчик запуска/запуска) |
| 28 | 5A* | Катушка реле PCM, приемопередатчик SecuriLock, катушка реле клапана PCV с подогревом |
| 29 | 30A* | Контроллер электрического тормоза буксировки прицепа, 7-проводной разъем буксировки прицепа (электрический тормоз) |
| 30 | 25A* | Модуль пневматической подвески (соленоиды пневматических рессор и датчики высоты), PCM (муфта раздаточной коробки 4x4) |
| 31 | 20 А* | Радио (B+), Сабвуфер |
| 32 | 15 А* | Датчики Catalyst Monitor (CMS), соленоиды коробки передач, соленоид вентиляции адсорбера, датчики HEGO, соленоид VMV, катушка реле муфты компрессора кондиционера, приводы CMCV, VCT |
| 33 | — | Не используется |
| 34 | 15 А* | PCM, топливные форсунки, датчик массового расхода воздуха (MAF) |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Розетка в грузовом отсеке |
| 38 | 25A* | Мотор заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20 А* | Розетки питания консоли (спереди и сзади консоли), розетка питания приборной панели (многоместное сиденье) |
| 40 | 20 А* | Реле ДХО, Противотуманные фары ДХО, Катушка реле фар ДХО, Переключатель фар (фары), Многофункциональный переключатель (мигание на ближний свет), BSM (реле автофар фар), Катушка реле дальнего света, Предохранитель 25 (левый ближний свет), Предохранитель 23 ( Правый ближний свет) |
| 41 | 20 А* | Прикуриватель, диагностический разъем OBD II |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | Реле стартера, соленоид стартера |
| 102 | 30А** | Мощность замка зажигания |
| 103 | 30А** | ABS/AdvanceTrac® с модулем RSC (двигатель насоса) |
| 104 | 30А** | Реле левого сиденья 3-го ряда, переключатель левого сиденья 3-го ряда, электродвигатель левого сиденья 3-го ряда |
| 105 | 30А** | Запасной |
| 106 | 30А** | Реле заряда аккумуляторной батареи прицепа, 7-контактный разъем для буксировки прицепа (зарядка аккумуляторной батареи) |
| 107 | 30А** | Реле вспомогательного вентилятора кондиционера, двигатель вспомогательного вентилятора кондиционера |
| 108 | 30А** | Выключатель двигателя пассажирского сиденья |
| 109 | 30А** | Переключатель мотора сиденья водителя (без памяти), модуль памяти, зеркала с электроприводом памяти, регулируемый переключатель педалей и мотор |
| 110 | 30А** | Запасной |
| 111 | 50А** | Компрессор пневмоподвески, реле компрессора пневмоподвески |
| 112 | 30А** | ABS/AdvanceTrac^ с модулем RSC (клапаны) |
| 113 | 30А** | Электродвигатель переднего стеклоочистителя, насос омывателя (омыватель ветрового стекла) |
| 114 | 40А** | Реле обогревателя заднего стекла, Решетка обогревателя заднего стекла, Обогрев зеркал (предохранитель 8) |
| 115 | 30А** | Мотор переключения раздаточной коробки, реле 4x4 |
| 116 | 40А** | Реле электродвигателя переднего вентилятора, Электродвигатель переднего вентилятора |
| 117 | 30А** | Реле правого сиденья 3-го ряда, переключатель правого сиденья 3-го ряда, электродвигатель правого сиденья 3-го ряда |
| 118 | 30А** | Модуль сиденья водителя и пассажира с климат-контролем |
| 401 | 30A CB (автоматический выключатель) | Электрические стеклоподъемники (автоматический выключатель), Выключатель главного стеклоподъемника, Электродвигатели стеклоподъемников, Выключатели стеклоподъемников, Модуль люка |
| R01 | Реле стартера | Электромагнит стартера |
| R02 | Дополнительное реле с задержкой | Предохранитель 22, CB 401, Электростеклоподъемники, Переключатель подсветки, Радио, Люк, Откидные окна, Усилитель навигационной антенны |
| R03 | Реле дальнего света | Предохранитель № 35, Фары дальнего света, Индикатор дальнего света |
| R04 | Реле обогрева заднего стекла | Предохранитель 8 (обогрев зеркал), Обогрев заднего стекла, Обогрев наружных зеркал, Индикатор обогревателя заднего стекла (головка климат-контроля) |
| R05 | Реле заряда аккумуляторной батареи буксировщика прицепа | 7-проводной разъем для буксировки прицепа (зарядка аккумулятора) |
| R06 | Реле переднего вентилятора | Двигатель переднего вентилятора |
| R201 | Реле габаритных огней прицепа | Буксировка прицепа 7-проводные и 4-проводные разъемы (стояночные огни) |
| R202 | Реле противотуманных фар | Передние противотуманные фары |
| R203 | Реле ПКМ | Предохранитель 32, предохранитель 34, соленоиды и датчики PCM |
| R301 | Реле фонаря заднего хода прицепа | 7-проводной разъем для буксировки прицепа (фонари заднего хода) |
| R302 | Реле клапана PCV с подогревом | Клапан PCV с подогревом |
| R303 | Реле топливного насоса | Выключатель топливного насоса, PCM (монитор топливного насоса), топливный насос, модуль привода топливного насоса |
| R304 | Реле экономии заряда батареи | Лампы на рейлингах крыши, Лампы в косметических зеркалах, Лампа карты/плафона, Лампа в перчаточном ящике, Лампа в багажном отделении, Лампы в зеркалах заднего вида, Комбинация приборов (внутренние лампы) |
| R305 | Реле звукового сигнала | Двойной рожок |
| * Мини-предохранители ** Максимальные предохранители | ||
| Примечание. Реле R301–R305 не подлежат обслуживанию; обратитесь за помощью к своему дилеру или квалифицированному специалисту. |
