Предохранители и реле Ford Expedition (UN93, 1997-2002)
Схемы относятся к указанным годам и вариантам Ford Expedition (UN93, 1997-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Expedition 1997-2002 гг.
Предохранители прикуривателя / розетки в Ford Expedition являются предохранитель №3 (прикуриватель) в блоке предохранителей щитка приборов и предохранители №10 (разъем дополнительного питания панели приборов), №11 (разъем питания дополнительного пульта) в блоке предохранителей моторного отсека (1997-1998 гг. гг.). С 1999 года – предохранитель №3 (прикуриватель) в блоке предохранителей щитка приборов и предохранители №1 (Силовая установка), №4 (консоль PowerPoint) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

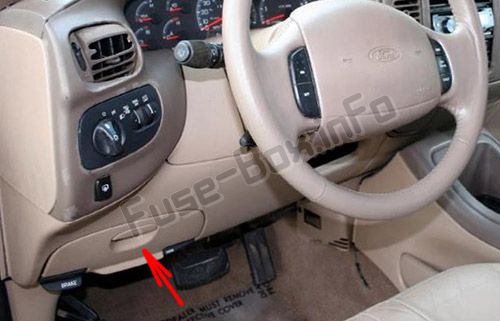

Пассажирский салон

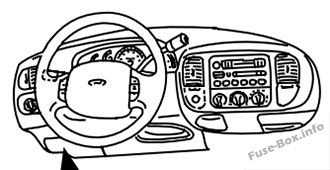

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

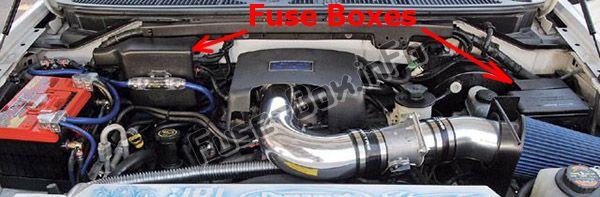

Блоки предохранителей в моторном отсеке

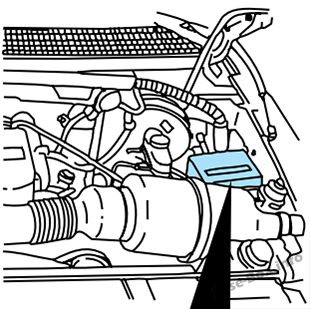

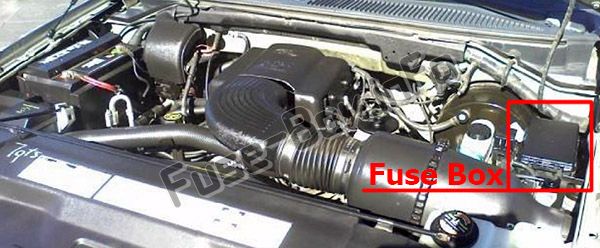

Коробка распределения питания находится в моторном отсеке.

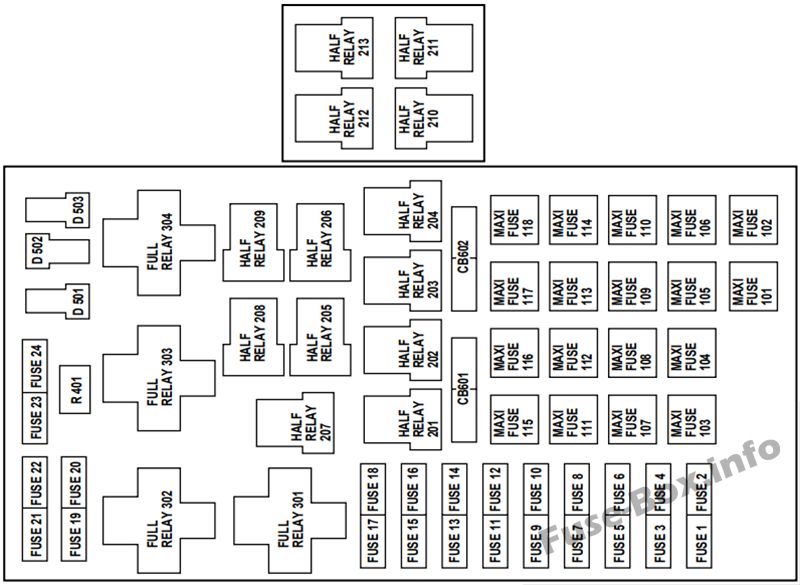

1997-1998 гг.

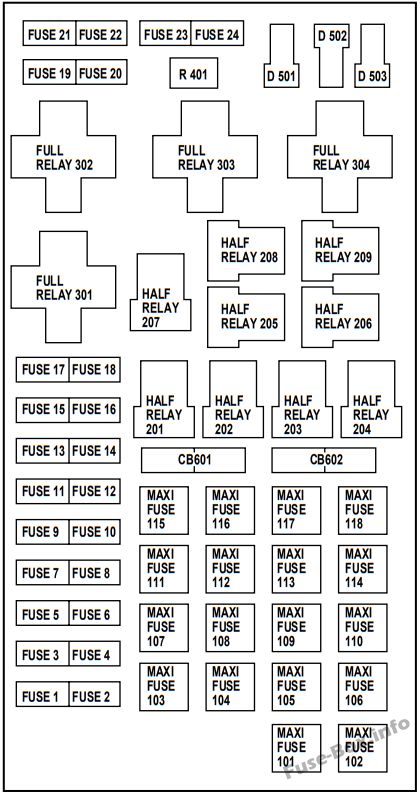

1999-2002 гг.

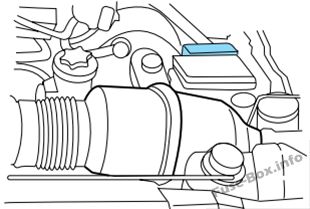

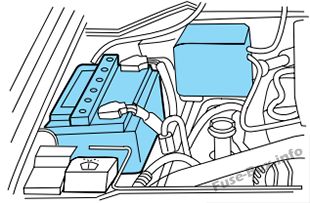

Предохранители основной батареи (мегапредохранители) находятся в моторном отсеке возле аккумуляторной батареи.
Мини предохранители двигателя расположены со стороны водителя в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
1997

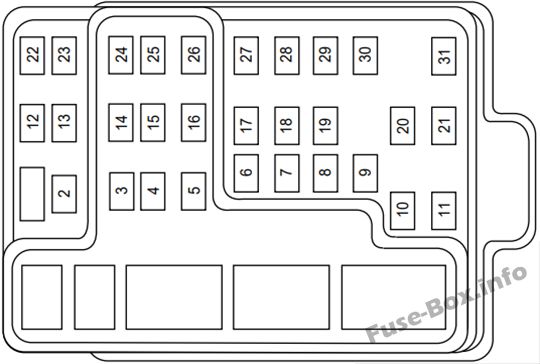

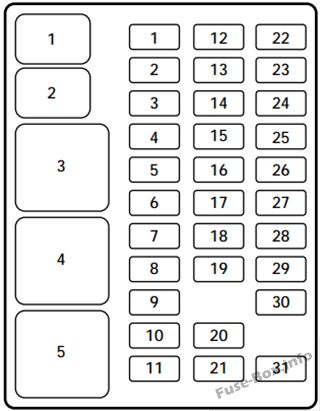

Пассажирский салон
| Номер слота | Сила тока | Описание |
|---|---|---|
| 1 | 15 ампер | стоп-сигналы/поворотники |
| 2 | 5 ампер | Комбинация приборов, бортовой компьютер |
| 3 | 25 ампер | Зажигалка |
| 4 | 5 ампер | Модуль автоламп, реле фар, противоугонная система с дистанционным входом и персональным модулем (RAP), зеркала с электроприводом |
| 5 | 15 ампер | Муфта кондиционера (A/C), реле вентилятора гибридного двигателя, фонари заднего хода, регулятор скорости, ДХО, привод двери смесителя приборной панели, модуль рулевого управления с электронным регулируемым отверстием (EVO) |
| 6 | 5 ампер | Общий электронный модуль (GEM), блокировка переключения передач, модуль пневматической подвески, реле с подогревом задней панели (HBL), датчик рулевого управления, бортовой компьютер, компас |
| 7 | 5 ампер | Вентилятор консоли, катушка реле вспомогательного вентилятора |
| 8 | 5 ампер | GEM, радио, модуль RAP |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | 30 ампер | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя |
| 12 | 5 ампер | Разъем сканера OBDII |
| 13 | 15 ампер | Выключатель тормоза, датчик тормозного давления |
| 14 | 15 ампер | Освещение салона, вспомогательное реле с задержкой, реле заднего стеклоочистителя |
| 15 | 5 ампер | GEM, модуль пассивной противоугонной системы (PATS) |
| 16 | 20 ампер | Фары дальнего света, индикатор дальнего света |
| 17 | 10 ампер | Обогрев зеркал, переключатель обогрева зеркал |
| 18 | 5 ампер | Подсветка приборов и переключателей |
| 19 | 10 ампер | Диагностический монитор подушек безопасности, комбинация приборов |
| 20 | 5 ампер | GEM, модуль пневматической подвески |
| 21 | 15 ампер | Реле стартера, предохранитель №20 распределительной коробки |
| 22 | 10 ампер | Диагностический монитор подушки безопасности |
| 23 | 10 ампер | Электронная мигалка, вакуумные соленоиды 4WD, реле заряда аккумуляторной батареи прицепа, привод двери климат-контроля консоли, дополнительные приводы дверей смеси и режимов, модуль переключения вспомогательного потенциометра |
| 24 | 10 ампер | Реле вентилятора I/P, распределительный блок предохранителей №7 |
| 25 | 5 ампер | Модуль 4WABS, реле красных ламп 4WABS |
| 26 | 10 ампер | Правая фара ближнего света, модуль ДХО |
| 27 | 5 ампер | Реле противотуманных фар, выключатель главного света |
| 28 | 10 ампер | Левая фара ближнего света |
| 29 | 5 ампер | Модуль автолампы, комбинация приборов, индикатор управления коробкой передач и переключатель |
| 30 | 30 ампер | Катушки зажигания, реле PCM, модуль PATS, конденсаторы радио |
| 31 | - | Не используется |
| Номер слота | Сила тока | Описание |
| 1 | - | Реле освещения салона |
| 2 | - | Реле экономии заряда батареи |
| 3 | - | HBL-реле |
| 4 | - | Эстафета с одним касанием |
| 5 | - | Дополнительное реле задержки |

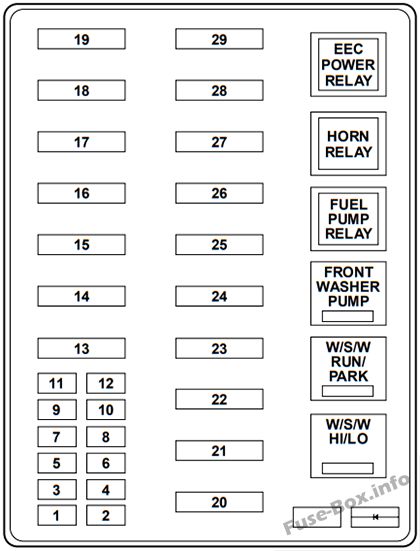

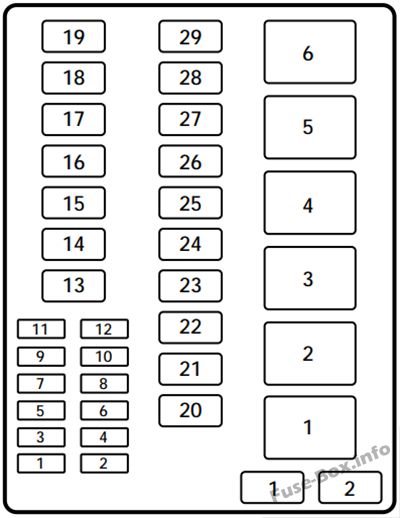

Моторного отсека
| Номер слота | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 20 ампер | Резервное копирование прицепа и задние фонари |
| 2 | 10 ампер | Диагностический монитор подушки безопасности |
| 3 | 30 ампер | Силовые замки |
| 4 | 15 ампер | Пневматическая подвеска |
| 5 | 20 ампер | Horn |
| 6 | 30 ампер | Предохранители №3 и №5 в блоке предохранителей двигателя. |
| 7 | 15 ампер | Парковочные и задние фонари |
| 8 | 30 ампер | Фары |
| 9 | 15 ампер | Противотуманные фары и ДХО |
| 10 | 25 ампер | Вспомогательная приборная панель (I/P) розетка питания |
| 11 | 25 ампер | Вспомогательная консольная розетка |
| 12 | 10 ампер | Задний стеклоочиститель |
| 13 | 30 ампер | Вспомогательный вентилятор |
| 14 | 60 ампер | Антиблокировочная тормозная система на четыре колеса (4WABS) |
| 15 | 50 ампер | Компрессор пневматической подвески |
| 16 | 40 ампер | Зарядка аккумуляторной батареи прицепа, предохранитель № 2 в блоке мини-предохранителей двигателя, предохранитель № 4 в блоке мини-предохранителей двигателя |
| 17 | 30 ампер | Полный привод (4WD) двигатель раздаточной коробки и сцепление |
| 18 | 30 ампер | Водительское сиденье с электроприводом |
| 19 | 20 ампер | Топливный насос |
| 20 | 50 ампер | Распределительная коробка с включенным зажиганием |
| 21 | 50 ампер | Распределительная коробка с включенным зажиганием |
| 22 | 50 ампер | Питание от аккумуляторной батареи распределительной коробки |
| 23 | 40 ампер | Передний вентилятор |
| 24 | 30 ампер | Мощность модуля управления силовым агрегатом |
| 25 | 30 КБ | Окна |
| 26 | - | не используется |
| 27 | 40 ампер | Обогрев подсветки и зеркал |
| 28 | 30 ампер | Электрический тормоз буксировки прицепа |
| 29 | 30 ампер | Гибридный вентилятор, люк в крыше, откидные окна |
| Номер слота | Описание | |
| 1 | - | не используется |
| 2 | - | диод ПКМ |
| Номер слота | Описание | |
| 1 | - | Стеклоочистители на высокой/низкой скорости |
| 2 | - | Дворники работают/паркуются |
| 3 | - | Реле насоса переднего омывателя |
| 4 | - | Реле топливного насоса |
| 5 | Реле звукового сигнала | |
| 6 | - | Реле питания ПКМ |
Предохранители первичной батареи (мегапредохранители) (1997 г.)
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания Power Network Megafuse |
| 2 | 175 | Генератор Мегапредохранитель |
| 3 | 20 | Полевой предохранитель генератора переменного тока |
Мини-блок предохранителей двигателя (1997 г.)
| Номер слота | Номинал, Ампер | Схемы защищены |
|---|---|---|
| 1 | 5 ампер | Модуль управления силовым агрегатом (PCM) |
| 2 | 20 ампер | Буксировочные фонари прицепа/поворотники |
| 3 | 10 ампер | Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио |
| 4 | 10 ампер | Лампы подножки |
| 5 | 20 ампер | Усилитель, Усилитель сабвуфера |
| 6 | — | Не используется |
1998
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Мигающее реле |
| 2 | 5A | Комбинация приборов, модуль потолочного бортового компьютера (OTC) |
| 3 | 25A | Зажигалка |
| 4 | 5A | Реле стояночных фонарей, реле фар, модуль автолампы, модуль удаленной защиты от кражи (RAP), переключатель зеркал с электроприводом |
| 5 | 15A | Цифровой датчик дальности передачи (DTR), модуль дневных ходовых огней (DRL), узел сервопривода/усилителя управления скоростью, узел управления нагревателем/кондиционером, привод смесительной заслонки, модуль электронного регулируемого отверстия (EVO) |
| 6 | 5A | Привод блокировки переключения передач, универсальный электронный модуль (GEM), модуль 4-колесной пневматической подвески (4WAS), датчик компаса, датчик вращения рулевого колеса, реле обогреваемой решетки, модуль потолочного бортового компьютера (OTC) |
| 7 | 5A | Вспомогательное реле кондиционера, двигатель вентилятора консоли |
| 8 | 5A | Радио, выключатель основного света, удаленный персональный модуль защиты от кражи (RAP) |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса омывателя, реле работы/парковки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего стеклоочистителя |
| 12 | 5A | Разъем канала передачи данных (DLC) |
| 13 | 15A | Переключатель включения/выключения тормоза (BOO), датчик тормозного давления |
| 14 | 15A | Реле энергосбережения, реле освещения салона |
| 15 | 5A | Общий электронный модуль (GEM), модуль пассивной противоугонной системы (PATS) |
| 16 | 20A | Комбинация приборов (без ДХО), модуль дневных ходовых огней (ДХО), фары дальнего света (питание подается через многофункциональный переключатель) |
| 17 | 10A | Переключатель подсветки с подогревом, левое зеркало с электроприводом/обогревом, правое зеркало с электроприводом/обогревом |
| 18 | 5A | Выключатель основного освещения, универсальный электронный модуль (GEM), подсветка приборов (питание подается через выключатель основного освещения) |
| 19 | 10A | Комбинация приборов, диагностический монитор подушек безопасности |
| 20 | 5A | Пневматическая подвеска на 4 колеса (4WAS), универсальный электронный модуль (GEM) |
| 21 | 15A | Цифровой датчик дальности передачи (DTR), панель предохранителей/реле распределительной коробки (предохранитель 20) |
| 22 | 10A | Диагностический монитор подушки безопасности |
| 23 | 10A | Реле заряда аккумуляторной батареи прицепа, соленоид отключения центрального моста 4X4, соленоид отключения центрального моста 4X2, селекторный переключатель функций, задняя встроенная панель управления, вакуумный соленоид рециркуляции, активатор режима вспомогательного кондиционера, модуль управления вспомогательным кондиционером |
| 24 | 10A | Образец селектора функций |
| 25 | 5A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), реле 4WABS |
| 26 | 10A | Модуль дневных ходовых огней (DRL), правая фара (питание подается через многофункциональный переключатель) |
| 27 | 5A | Выключатель основного освещения, реле противотуманных фар |
| 28 | 10A | Левая фара |
| 29 | 5A | Модуль автолампы, комбинация приборов, переключатель управления коробкой передач (TCS) |
| 30 | 30A | Радиошумовой конденсатор, катушка зажигания, силовой диод PCM, катушка на свечах |
| 31 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20 А* | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 2 | 10A* | Диагностический монитор подушки безопасности |
| 3 | 30 А* | Все реле разблокировки, все реле блокировки, реле разблокировки водителя |
| 4 | 15A* | Переключатель отправителя пневматической подвески |
| 5 | 20 А* | Реле звукового сигнала |
| 6 | 30 А* | Радио, усилитель звука премиум-класса, CD-чейнджер, встроенная задняя панель управления, питание сабвуфера (предохранитель 3 и предохранитель 5) |
| 7 | 15A* | Выключатель основного света, реле стояночного света |
| 8 | 30 А* | Выключатель основного света, реле фар, многофункциональный переключатель |
| 9 | 15A* | Модуль дневных ходовых огней (DRL), реле противотуманных фар |
| 10 | 25 А* | Вспомогательная розетка I/P |
| 11 | 25 А* | Дополнительный разъем питания консоли |
| 12 | 10A* | Реле электродвигателя заднего стеклоочистителя, реле электродвигателя опускания заднего стеклоочистителя |
| 13 | 30А** | Вспомогательное реле кондиционера |
| 14 | 60А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 15 | 50А** | Твердотельное реле компрессора пневматической подвески |
| 16 | 40А** | Реле зарядки аккумуляторной батареи прицепа, модуль предохранителей двигателя (предохранитель 2) |
| 17 | 30А** | Shift on the Fly Relay, реле переключения раздаточной коробки |
| 18 | 30А** | Swatch с электроприводом управления сиденьем |
| 19 | 20А** | Реле топливного насоса |
| 20 | 50А** | Замок зажигания (B4 и B5) |
| 21 | 50А** | Замок зажигания (B1 и B3) |
| 22 | 50А** | Распределительная коробка Панель предохранителей/реле Питание от аккумуляторной батареи |
| 23 | 40А** | Реле вентилятора I/P |
| 24 | 30А** | Реле питания PCM, модуль предохранителей двигателя (предохранитель 1) |
| 25 | 30А СВ | Распределительная коробка, панель предохранителей/реле, реле задержки ACC |
| 26 | — | Не используется |
| 27 | 40А** | Распределительная коробка, панель предохранителей/реле, реле обогреваемой сети |
| 28 | 30А** | Электронный тормозной контроллер прицепа |
| 29 | 30А** | Реле откидного окна, реле вентилятора системы охлаждения гибридного типа |
| * Мини-предохранители ** Максимальные предохранители |

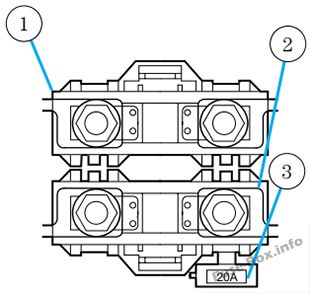

Предохранители первичной батареи (мегапредохранители) (1998 г.)
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания Power Network Megafuse |
| 2 | 175 | Генератор Мегапредохранитель |
| 3 | 20 | Полевой предохранитель генератора переменного тока |
Мини-блок предохранителей двигателя (1998 г.)
| Номер слота | Номинал, Ампер | Схемы защищены |
|---|---|---|
| 1 | 5 ампер | Модуль управления силовым агрегатом (PCM) |
| 2 | 20 ампер | Буксировочные фонари прицепа/поворотники |
| 3 | 10 ампер | Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио |
| 4 | 10 ампер | Лампы подножки |
| 5 | 20 ампер | Усилитель, Усилитель сабвуфера |
| 6 | — | Не используется |
1999

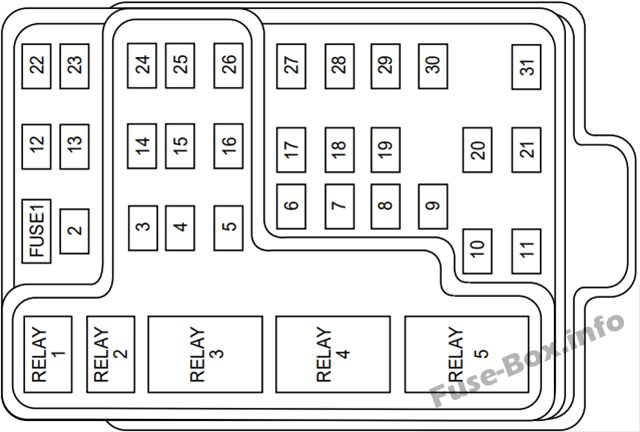

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25A | Аудио |
| 2 | 5A | Потолочный бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), приборная панель |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 15A | Модуль автолампы, модуль дистанционного управления, зеркала, переключатель пневматической подвески |
| 5 | 15A | Реле сцепления переменного тока, модуль управления скоростью, лампа заднего хода, модуль EVO, переключатель режима климата (реле переднего вентилятора), реле дневных ходовых огней |
| 6 | 5A | Приборная панель, потолочный бортовой компьютер, компас, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO |
| 7 | 5A | Реле дополнительного вентилятора кондиционера, вентилятор консоли |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения (электростеклоподъемники) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Зеркала с подогревом, индикатор включения обогреваемой решетки |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль четырехколесной пневматической подвески (4WAS), модуль GEM |
| 21 | 15A | Реле стартера, предохранитель 20 |
| 22 | 10A | Модуль подушки безопасности |
| 23 | 10A | Aux A / C, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота / аварийной сигнализации, привод вентилятора консоли |
| 24 | 10A | Переключатель климатического режима (реле вентилятора), EATC (через предохранитель 7), реле вентилятора EATC |
| 25 | 5A | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10A | Задняя встроенная панель управления (аудио), проигрыватель компакт-дисков |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25А * | Силовая установка |
| 2 | 30 А* | Модуль управления силовым агрегатом |
| 3 | 30 А* | Фары/Автолампы |
| 4 | 2 5 А* | Консоль PowerPoint |
| 5 | 20 А* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15A* | Парковочные фонари/Автолампы |
| 7 | 20 А* | Horn |
| 8 | 30 А* | Замки с электроприводом |
| 9 | 15A* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20 А* | Топливный насос |
| 11 | 20 А* | Поле генератора |
| 12 | 10 А* | Задние дворники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 А* | Лампы подножки |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 А* | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Модуль управления силовым агрегатом, датчики HEGO, вентиляция адсорбера |
| 24 | 15 А* | Модуль управления силовым агрегатом, автоматическая коробка передач, датчик CMS |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50А** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А** | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | 50А** | Компрессор пневматической подвески |
| 110 | 30А** | Люк, откидные окна и подогрев сидений |
| 111 | 50А** | Питание от батареи выключателя зажигания (пусковая цепь) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемые педали |
| 113 | 50А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | 30А** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40А** | Обогрев заднего стекла, зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Реле заднего стеклоочистителя |
| 213 | — | Реле заднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | 30A | Аксессуар с задержкой (электростеклоподъемники, откидные окна, люк) |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2000
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 25A | Аудио |
| 2 | 5A | Потолочный бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), приборная панель |
| 3 | 20 A | Прикуриватель, разъем сканера OBD-II |
| 4 | 7.5A | Модуль дистанционного управления, зеркала, функции памяти (сиденья и педали) |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, модуль EVO, переключатель режима климата (реле переднего вентилятора), реле дневных ходовых огней, система датчиков заднего хода, автоматическая блокировка, электронное зеркало заднего вида |
| 6 | 5A | Приборная панель, потолочный бортовой компьютер, компас, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO, зеркала с подогревом, обогреватель заднего стекла, система обнаружения заднего хода |
| 7 | 5A | Реле дополнительного вентилятора кондиционера (через предохранитель 22) |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15A | Переключатель пневматической подвески |
| 13 | 20 A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения аксессуаров (электростеклоподъемники, люк, откидные окна) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, Autolock), модуль GEM |
| 16 | 20 A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Зеркала с подогревом, индикатор включения обогреваемой решетки |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль пневматической подвески, модуль GEM, модуль памяти |
| 21 | 15A | Реле стартера, предохранитель 20, переключатель диапазонов коробки передач |
| 22 | 10A | Модуль подушки безопасности, переключатель режима климат-контроля (реле вентилятора), EATC, реле вентилятора EATC, предохранитель 7 питания |
| 23 | 10A | Дополнительный кондиционер, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота/аварийной сигнализации, реле сцепления 4x4, потолочная консоль, зеркало с электроприводом, модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, образец управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10A | Задняя встроенная панель управления (аудио), проигрыватель компакт-дисков |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30A* | Модуль управления силовым агрегатом |
| 3 | 30A* | Фары/Автолампы |
| 4 | 20A* | Консоль Powerpoint |
| 5 | 20A* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Стояночные фонари/автолампы, предохранитель в салоне 18 |
| 7 | 20A* | Horn |
| 8 | 30A* | Замки с электроприводом |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A* | Топливный насос |
| 11 | 20A* | Поле генератора |
| 12 | 10 А* | Задние дворники |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | 10 А* | Лампы подножки |
| 16 | — | Не используется |
| 17 | 10 А* | Перевернуть окна |
| 18 | 15 А* | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчики HEGO, вентиляция адсорбера, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50А** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А** | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | 50А** | Компрессор пневматической подвески |
| 110 | 30А** | Сиденья с подогревом |
| 111 | 40А** | Выключатель зажигания Питание от аккумуляторной батареи (цепь работы/запуска) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемые педали, модуль памяти |
| 113 | 40А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | 30А** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40А** | Обогрев заднего стекла, зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Задний дворник вниз |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Задний стеклоочиститель вверх |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Реле стеклоочистителя Hi/Lo |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | 30A | Аксессуар с задержкой (электростеклоподъемники, откидные окна, люк) |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2001, 2002
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 25A | Аудио |
| 2 | 5A | Потолочный бортовой компьютер, электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), приборная панель |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 7.5A | Модуль дистанционного управления, зеркала, функции памяти (сиденья и педали) |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, модуль EVO, переключатель режима климата (реле переднего вентилятора), реле дневных ходовых огней, система датчиков заднего хода, автоматическая блокировка, электронное зеркало заднего вида |
| 6 | 5A | Приборная панель, потолочный бортовой компьютер, компас, соленоид блокировки переключения тормозов, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO, зеркала с подогревом, обогреватель заднего стекла, система обнаружения заднего хода |
| 7 | 5A | Реле дополнительного вентилятора кондиционера (через предохранитель 22) |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15A | Переключатель пневматической подвески |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Задние стеклоочистители, лампы подножки, реле энергосбережения, реле освещения салона, реле задержки включения аксессуаров (электростеклоподъемники, люк, откидные окна) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, Autolock), модуль GEM |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | 10A | Зеркала с подогревом, индикатор включения обогреваемой решетки |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль пневматической подвески, модуль GEM, модуль памяти |
| 21 | 15A | Реле стартера, предохранитель 20, переключатель диапазонов коробки передач |
| 22 | 10A | Модуль подушки безопасности, интеллектуальный модуль отключения подушки безопасности пассажира |
| 23 | 10A | Дополнительный кондиционер, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота/аварийной сигнализации, реле сцепления 4x4, потолочная консоль, зеркало с электроприводом, модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 24 | 10A | Модуль EATC, реле вентилятора EATC, переключатель климат-контроля в сборе, предохранитель питания 7 |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10A | Задняя встроенная панель управления (аудио), проигрыватель компакт-дисков |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Реле обогревателя заднего стекла |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30A* | Модуль управления силовым агрегатом |
| 3 | 30A* | Фары/Автолампы |
| 4 | 20A* | Консоль PowerPoint |
| 5 | 20A* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Стояночные фонари/автолампы, предохранитель в салоне 18 |
| 7 | 20A* | Horn |
| 8 | 30A* | Замки с электроприводом |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A* | Топливный насос |
| 11 | 20A* | Поле генератора |
| 12 | 10 А* | Задние дворники |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | 10 А* | Лампы подножки |
| 16 | — | Не используется |
| 17 | 10 А* | Перевернуть окна |
| 18 | 15 А* | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчики HEGO, вентиляция адсорбера, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50А** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А** | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | 50А** | Компрессор пневматической подвески |
| 110 | 30А** | Сиденья с подогревом |
| 111 | 40А** | Выключатель зажигания Питание от аккумуляторной батареи (цепь работы/запуска) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемые педали, модуль памяти |
| 113 | 40А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | 30А** | Дополнительный вентилятор климат-контроля |
| 115 | — | Не используется |
| 116 | 40А** | Обогрев заднего стекла, зеркала с подогревом |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Задний дворник вниз |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса заднего омывателя |
| 209 | — | Задний стеклоочиститель вверх |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Реле стеклоочистителя Hi/Lo |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | 30A | Аксессуар с задержкой (электростеклоподъемники, откидные окна, люк) |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
