Предохранители и реле Ford Excursion (2000-2005)
Схемы относятся к указанным годам и вариантам Ford Excursion (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Excursion 2000-2005 гг.
Предохранители прикуривателя (розетка):
2000-2001 гг. – предохранитель №3 (прикуриватель) в блоке предохранителей панели приборов, а также предохранители №7 (дополнительный блок питания напольной консоли), №9 (дополнительный блок питания левой задней четверти) и №11 (дополнительный блок питания грузового отсека) в предохранителе моторного отсека. коробка.
2002-2005 гг. — предохранители №2 (разъем — консоль пола), №3 (разъем — 3-й ряд), №4 (разъем — панель приборов), №5 (разъем — задняя правая четверть) и №12 (прикуриватель) в Блок предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

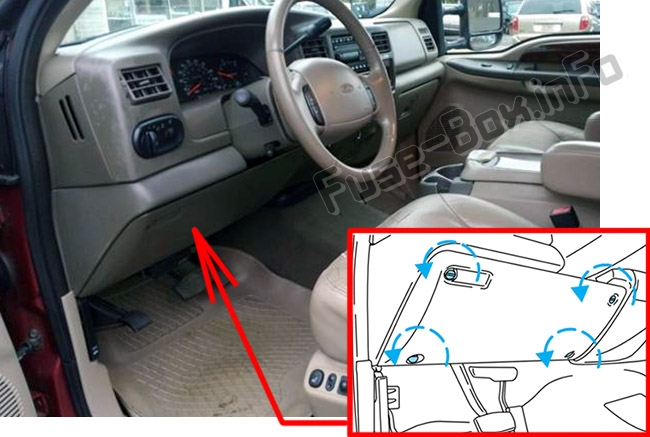

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.

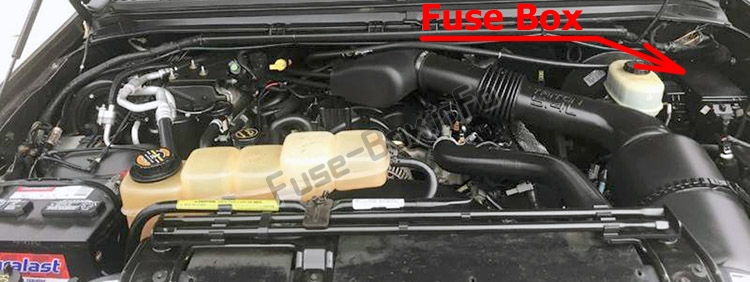

Блок предохранителей в моторном отсеке (при наличии)
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

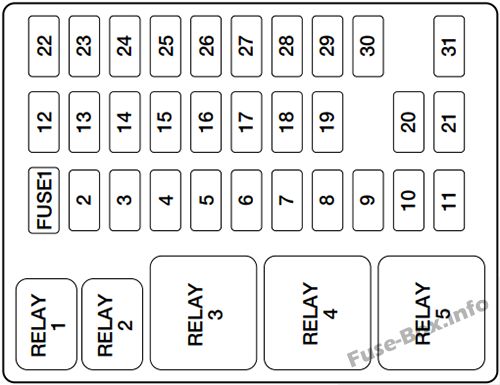

Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 20A | Радио, вторичный предохранитель для аудио опций |
| 2 | 5A | Комбинация приборов, модуль управления силовым агрегатом (PCM), Keep Alive Memory, светодиод PATS |
| 3 | 20A | Прикуриватель, разъем канала передачи данных |
| 4 | — | Не используется |
| 5 | 10A | Подача питания на зажигание (доступ для клиентов) |
| 6 | 15A | ДХО, блокировка переключения тормозов (BSI), ECM, потолочный бортовой компьютер (OTC), дополнительные компоненты кондиционера, аварийная сигнализация, контроль скорости, вакуумный насос, фонари заднего хода, электронное переключение на ходу, электромагнитный клапан, подогрев сиденья |
| 7 | 5A | Подсветка переключателя стеклоподъемника/блокировки |
| 8 | 5A | Переключатель фар, светодиод/радио |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Катушка реле работы/стоянки стеклоочистителя, катушка реле стеклоочистителя Hi/LO, катушки реле насоса омывателя, электродвигатель переднего стеклоочистителя, катушки реле электродвигателя заднего стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20A | Стоп-сигналы, центральный стоп-сигнал / аварийная сигнализация с высоким креплением, стоп-сигнал прицепа, контроль скорости |
| 14 | 15A | Лампа купола, лампа багажного отделения, лампы салона, подножки, зеркала с электроприводом, зеркала заднего вида, лампы для карты, лампы под капотом, лампа для перчаток, электрические стеклоподъемники (аксессуар с задержкой) |
| 15 | 5A | Выключатель стоп-сигнала (логика), PATS, GEM |
| 16 | 15A | Фары дальнего света, комбинация приборов (индикатор дальнего света) |
| 17 | 15A | Обогрев зеркал, индикатор включения обогревателя заднего стекла |
| 18 | 10A | Задняя интегрированная панель управления (RICP), CD-чейнджер |
| 19 | 10A | Комбинация приборов, модуль GEM, переключатель отмены ускоренной передачи, трансивер PATS/PATS, переключатель проверки холостого хода (только дизель) |
| 20 | 15A | Реле стартера, GEM, радио (с вторичной обмоткой) |
| 21 | 5A | Радио Начать ленту |
| 22 | 10A | Модуль подушки безопасности, катушка реле электровентилятора |
| 23 | — | Не используется |
| 24 | 10A | Муфта кондиционера, привод заслонки смешения воздушных потоков, катушка реле зарядки аккумуляторной батареи прицепа |
| 25 | 5A | Антиблокировочная тормозная система для 4 колес (4WABS) |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 5A | Комбинация приборов (контрольные лампы зарядки и подушки безопасности) |
| 30 | 30A | Катушка реле PCM, катушка зажигания (только бензин), подогреватель топлива (только дизель), соленоид перепускной заслонки (только дизель), катушка реле модуля управления форсункой (только дизель) |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле энергосбережения |
| Реле 3 | — | Задний антиобледенитель |
| Реле 4 | — | Реле опускания одним касанием стеклоподъемника с электроприводом |
| Реле 5 | — | Дополнительное реле задержки |

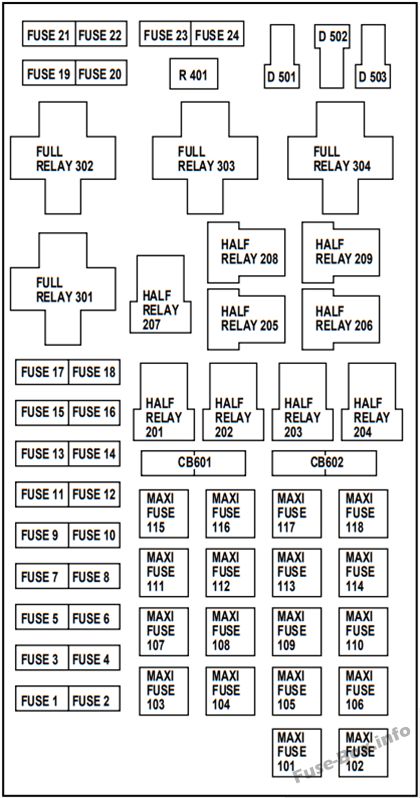

Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 20A* | Задний стеклоочиститель |
| 2 | 10 А* | Воздушная подушка |
| 3 | 15 А* | Четверть Flip Окно Мотор |
| 4 | 20A* | Буксировочные фонари прицепа, Парковочные фонари прицепа |
| 5 | 20A* | Дополнительный источник питания на приборной панели |
| 6 | 10 А* | Только бензин - кондиционер (CASS) Только дизель — Генератор «А» Field |
| 7 | 20A* | Вспомогательная розетка на напольной консоли |
| 8 | 15 А* | Парковые лампы |
| 9 | 20A* | Вспомогательная розетка в левой задней четверти |
| 10 | 30A* | Фары головного света |
| 11 | 20A* | Грузовая вспомогательная силовая установка |
| 12 | 15 А* | DRL |
| 13 | 10 А* | Шайба |
| 14 | 15 А* | Horn |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 20A* (только бензин) — (только дизель) | Только бензин - E40D/HEGO Только дизель - не используется |
| 20 | 7,5 А* | Буксировка прицепа/поворот влево |
| 21 | 10 А* | Левая фара |
| 22 | 7,5 А* | Буксировка прицепа/поворот вправо |
| 23 | 10 А* | Правая фара |
| 24 | 20A* (только бензин) — (только дизель) | Только бензин - Управление двигателем Только дизель - не используется |
| 101 | 50А** | Замок зажигания (B1 и B3) |
| 102 | 30А** | Замки с электроприводом |
| 103 | 40А** | Вспомогательный вентилятор |
| 104 | 30А** | Электронное переключение на лету (двигатель раздаточной коробки) |
| 105 | 50А** | Распределительная коробка Батарейная подача |
| 106 | — (только бензин) 30А** (только дизель) | Только бензин - не используется Только дизель — модуль привода форсунки |
| 107 | 30А** | Сиденья с подогревом |
| 108 | 30А** | Сиденья с электроприводом |
| 109 | 40А** | Двигатель переднего вентилятора |
| 110 | 30А** | Электронный тормоз буксировки прицепа |
| 111 | — | Не используется |
| 112 | 20А** | Топливный насос |
| 113 | 30А** (только бензин) 20А** (только дизель) | Мощность ПКМ |
| 114 | — | Не используется |
| 115 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 50А** | Замок зажигания (B4 и B5) |
| 117 | — | Не используется |
| 118 | 40А** | Задний антиобледенитель |
| 201 | — | Парковая лампа |
| 202 | — | Топливный насос |
| 203 | — | Не используется |
| 204 | — | Четверть Flip Окно Мотор |
| 205 | — | Задний стеклоочиститель |
| 206 | — | Задний омыватель |
| 207 | — | Стеклоочиститель работает/паркуется |
| 208 | Стеклоочиститель ВЫСОКИЙ/НИЗКИЙ | |
| 209 | — | Передняя шайба |
| 301 | — | Реле звукового сигнала |
| 302 | Только бензин - кондиционер (CASS); Только дизель — реле питания модуля привода форсунки | |
| 303 | — | Двигатель вентилятора |
| 304 | — | ЕЕС Мощность |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | 30А СВ | Электрические стеклоподъемники |
| 602 | 60А** | Четырехколесный антиблокировочный тормозной модуль |
| * Мини предохранители ** Максимальные предохранители |
2002

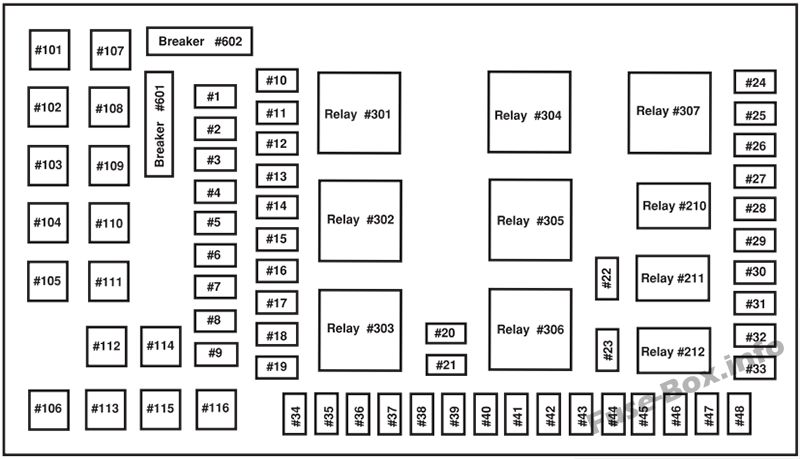

Пассажирский салон / Распределительная коробка
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 15A* | Регулируемые педали |
| 2 | 20A* | Розетка - напольная консоль |
| 3 | 20A* | Точка питания - 3-й ряд |
| 4 | 20A* | Розетка - приборная панель |
| 5 | 20A* | Точка питания - правая задняя четверть |
| 6 | 20A* | Реле поворота/остановки буксировки прицепа |
| 7 | 30A* | Дальний свет фар / Мигание для прохождения |
| 8 | — | Не используется |
| 9 | 20A* | Зеркала с подогревом |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20A* | Радио (основное) |
| 12 | 20A* | Прикуриватель / OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15A* | Дневные ходовые огни |
| 15 | 10 А* | Память модуля сиденья водителя |
| 16 | 15A* | Контроллер заднего сиденья |
| 17 | 15A* | Наружные светильники |
| 18 | 20A* | Выключатель поворотников/тормоза (высокий) |
| 19 | 10 А* | Модуль безопасности кузова/модуль 4x4 |
| 20 | — | Не используется |
| 21 | 25A* | Мотор заднего стеклоочистителя |
| 22 | 20A* | Контроль двигателя |
| 23 | 20A* | Контроль двигателя |
| 24 | 15A* | Пневматическая подвеска |
| 25 | 10 А* | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15A* | Замок зажигания Подача хода |
| 28 | 10 А* | Модуль модуля EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15 А* | Выключатель блокировки сцепления |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | Поддержание активности PCM |
| 37 | 15 А* | Horn |
| 38 | 20 А* | Фонари для буксировки прицепа и фонари заднего хода |
| 39 | — | Не используется |
| 40 | 20 А* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Отложенный доступ |
| 43 | 10 А* | Противотуманные фары |
| 44 | 10 А* | Модуль PATS, приемопередатчик |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | 10 А* | Мотор заднего стеклоочистителя |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки/модуль защиты кузова |
| 103 | 50А** | Замок зажигания |
| 104 | 40А** | Подогреваемая подсветка |
| 105 | 30А** | Модуль драйвера форсунки |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | 40А** | Вспомогательный двигатель вентилятора |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А СВ | Дверные стеклоподъемники |
| 602 | 60А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле силового агрегата (ЕЕС) |
| 303 | — | Реле модуля привода форсунки (только дизель) |
| 304 | — | Реле с подсветкой с подогревом |
| 305 | — | Реле заряда аккумуляторной батареи буксировщика прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2003
Пассажирский салон / Распределительная коробка
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 15 А* | Регулируемые педали |
| 2 | 20 А* | Розетка - напольная консоль |
| 3 | 20 А* | Точка питания - 3-й ряд |
| 4 | 20 А* | Точка питания - I/P |
| 5 | 20 А* | Точка питания - правая задняя четверть |
| 6 | 20 А* | Реле поворота/остановки буксировки прицепа |
| 7 | 30A* | Фары дальнего света/вспышка для прохода |
| 8 | — | Не используется |
| 9 | 20 А* | Зеркала с подогревом |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20 А* | Радио (основное) |
| 12 | 20 А* | Прикуриватель/OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15 А* | Дневные ходовые огни (ДХО) |
| 15 | 10 А* | Память модуля сиденья водителя |
| 16 | 15 А* | Контроллер заднего сиденья |
| 17 | 15 А* | Наружные светильники |
| 18 | 20 А* | Выключатель поворотников/тормоза (высокий) |
| 19 | 10 А* | Кузовной модуль безопасности (BSM)/модуль 4x4 |
| 20 | — | Не используется |
| 21 | 25A* | Умный мотор заднего стеклоочистителя |
| 22 | 20 А* | Контроль двигателя |
| 23 | 20 А* | Управление двигателем (только бензиновый двигатель) |
| 24 | 15 А* | Не используется |
| 25 | 10 А* | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15 А* | Замок зажигания Ободная подача |
| 28 | 10 А* | Модуль EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15 А* | Датчик диапазона коробки передач (затем к катушке реле стартера) |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | Поддержание активности PCM |
| 37 | 15 А* | Horn |
| 38 | 20 А* | Фонари для буксировки прицепа и фонари заднего хода |
| 39 | — | Не используется |
| 40 | 20 А* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Отложенный доступ |
| 43 | 10 А* | Противотуманные фары |
| 44 | 10 А* | Модуль PATS, трансивер |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | 10 А* | Умный мотор заднего стеклоочистителя |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки, БСМ |
| 103 | 50А** | Замок зажигания |
| 104 | 40А** | Подогреваемая подсветка |
| 105 | 30А** | Модуль драйвера форсунки (только дизельный двигатель) |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | 40А** | Вспомогательный двигатель вентилятора |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А CB*** | Дверные стеклоподъемники |
| 602 | 60А** | модуль 4WABS |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле силового агрегата (ЕЕС) |
| 303 | — | Реле модуля привода форсунки (только дизельный двигатель) |
| 304 | — | Реле с подсветкой с подогревом |
| 305 | — | Реле заряда аккумуляторной батареи прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель |
2004
Пассажирский салон / Распределительная коробка
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 15 А* | Регулируемые педали |
| 2 | 20A* | Розетка - напольная консоль |
| 3 | 20A* | Точка питания - 3-й ряд |
| 4 | 20A* | Розетка - приборная панель |
| 5 | 20A* | Точка питания - правая задняя четверть |
| 6 | 20A* | Реле поворота/остановки буксировки прицепа |
| 7 | 30A* | Дальний свет фар / Мигание для прохождения |
| 8 | — | Не используется |
| 9 | 20A* | Зеркала с подогревом |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20A* | Радио (основное) |
| 12 | 20A* | Прикуриватель / OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15 А* | Дневные ходовые огни |
| 15 | 10 А* | Память модуля сиденья водителя |
| 16 | 15 А* | Контроллер заднего сиденья |
| 17 | 15 А* | Наружные светильники |
| 18 | 20A* | Выключатель поворотников/тормоза (высокий) |
| 19 | 10 А* | Модуль безопасности кузова/модуль 4x4 |
| 20 | — | Не используется |
| 21 | 25A* | Мотор заднего стеклоочистителя |
| 22 | 20A* | Контроль двигателя |
| 23 | 20A* | Контроль двигателя |
| 24 | 15 А* | Пневматическая подвеска |
| 25 | 10 А* | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15 А* | Замок зажигания Подача хода |
| 28 | 10 А* | Модуль модуля EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15 А* | Выключатель блокировки сцепления |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | Поддержание активности PCM |
| 37 | 15 А* | Horn |
| 38 | 20A* | Фонари для буксировки прицепа и фонари заднего хода |
| 39 | — | Не используется |
| 40 | 20A* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Отложенный доступ |
| 43 | 10 А* | Противотуманные фары |
| 44 | 10 А* | Модуль PATS, приемопередатчик |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | 10 А* | Мотор заднего стеклоочистителя |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки/модуль защиты кузова |
| 103 | 50А** | Замок зажигания |
| 104 | 40А** | Подогреваемая подсветка |
| 105 | 30А** | Модуль драйвера форсунки |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | 40А** | Вспомогательный двигатель вентилятора |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А СВ | Дверные стеклоподъемники |
| 602 | 60А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле силового агрегата (ЕЕС) |
| 303 | — | Реле модуля привода форсунки (только дизель) |
| 304 | — | Реле с подсветкой с подогревом |
| 305 | — | Реле заряда аккумуляторной батареи прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2005
Пассажирский салон / Распределительная коробка
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 15 А* | Регулируемые педали |
| 2 | 20A* | Розетка - напольная консоль |
| 3 | 20A* | Точка питания - 3-й ряд |
| 4 | 20A* | Точка питания - I/P |
| 5 | 20A* | Точка питания - правая задняя четверть |
| 6 | 20A* | Реле поворота/остановки буксировки прицепа |
| 7 | 30A* | Дальний свет фар / Мигание для прохождения |
| 8 | 15 А* | Фонари заднего хода (только дизельный двигатель) |
| 9 | 20A* | Зеркала с подогревом |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20A* | Радио (основное) |
| 12 | 20A* | Прикуриватель/OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15 А* | Дневные ходовые огни (ДХО) |
| 15 | 10 А* | Память модуля сиденья водителя |
| 16 | 15 А* | Контроллер заднего сиденья |
| 17 | 15 А* | Наружные светильники |
| 18 | 20A* | Выключатель поворотников/тормоза (высокий) |
| 19 | 10 А* | Кузовной модуль безопасности (BSM)/модуль 4x4 |
| 20 | 10 А* | Реле модуля управления впрыском топлива (FICM) (только дизельный двигатель) |
| 21 | 25A* | Умный мотор заднего стеклоочистителя |
| 22 | 20A* | Контроль двигателя |
| 23 | 20A* | Управление двигателем (только бензиновый двигатель), Климат-контроль (только дизельный двигатель) |
| 24 | 2A* | Реле тормозного давления/регулятор скорости |
| 25 | 10 А* | Модуль 4-колесной антиблокировочной тормозной системы (4WABS), регулируемое управление вентилятором (VFC) (только дизельный двигатель) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15 А* | Замок зажигания Подача хода |
| 28 | 10 А* | Модуль EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15 А* | Датчик диапазона коробки передач (затем на катушку реле стартера), 4x4 |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | ИКМ-память |
| 37 | 15 А* | Horn |
| 38 | 20A* | Парковочные фонари для буксировки прицепа |
| 39 | 15 А* | Фонари заднего хода прицепа |
| 40 | 20A* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Аксессуар с задержкой |
| 43 | 10 А* | Противотуманные фары |
| 44 | 10 А* | Модуль PATS, трансивер |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | 10 А* | Умный мотор заднего стеклоочистителя |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки, БСМ |
| 103 | 50А** | Замок зажигания (только бензиновый двигатель), питание FICM (только дизельный двигатель) |
| 104 | 40А** | Подсветка с подогревом |
| 105 | 30А** | Подогреватель топлива (только дизельный двигатель) |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | 40А** | Вспомогательный двигатель вентилятора |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумулятора прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А СВ | Стеклоподъемники, люк |
| 602 | 60А** | модуль 4WABS |
| 210 | — | Не используется |
| 211 | — | Реле фонарей заднего хода (только дизельный двигатель) |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле модуля управления силовым агрегатом (PCM) |
| 303 | — | Реле подогревателя топлива (только дизельный двигатель) |
| 304 | — | Реле подсветки с подогревом |
| 305 | — | Реле заряда аккумуляторной батареи прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель | ||
| Примечание. (Только дизельный двигатель) Мини-предохранитель на 15 А логики модуля управления впрыском топлива (FICM) расположен в блоке реле под капотом. |
