Предохранители и реле Ford Everest (2015-2019..)
Схемы относятся к указанным годам и вариантам Ford Everest (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Форд Эверест 2015-2019..
Предохранители прикуривателя (розетка) в Ford Everest являются предохранители №5 (разъем 3 (консоль сзади)), №10 (разъем питания 1/прикуриватель), №16 (разъем питания 2/прикуриватель) и №17 (разъем питания 4 – разъем питания 3-го ряда) в Блок предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

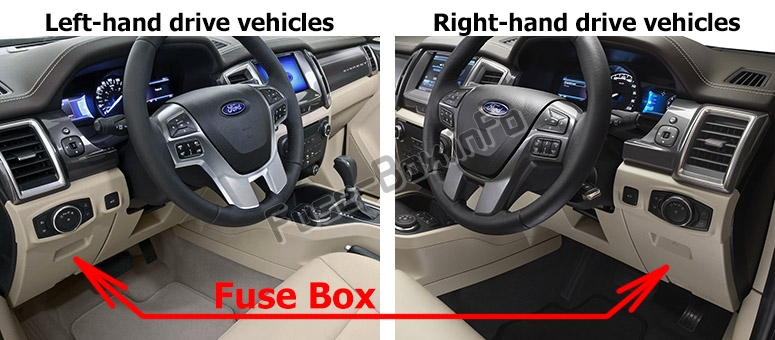

Пассажирский салон
Этот блок предохранителей находится за крышкой на приборной панели.

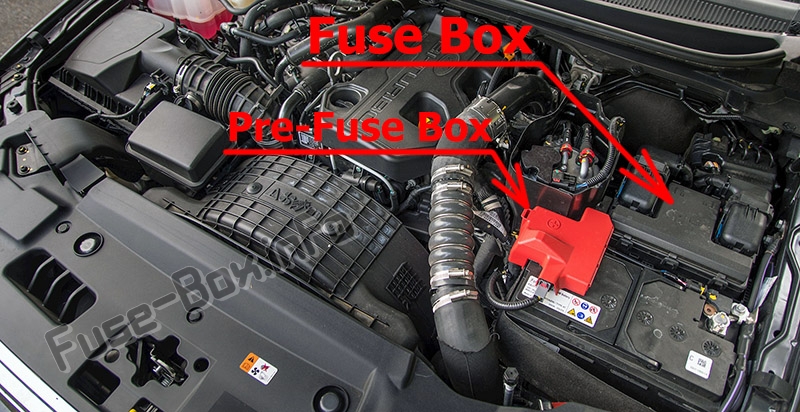

Моторный отсек (блок распределения питания)
Поднимите защелку в задней части крышки, чтобы снять ее.
Распределительная коробка питания — снизу
В нижней части блока предохранителей есть предохранители.Чтобы получить доступ к нижней части блока предохранителей:

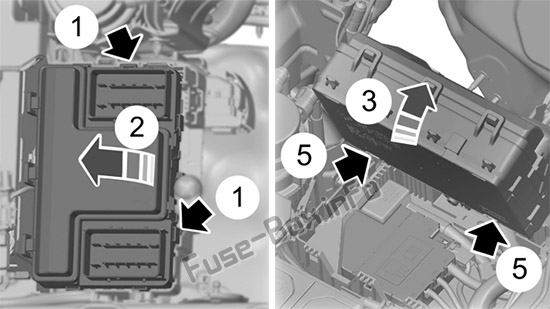

1) Освободите две защелки с обеих сторон блока предохранителей.
2) Поднимите заднюю часть блока предохранителей с держателя.
3) Переместите блок предохранителей в сторону задней части моторного отсека и поверните, как показано на рисунке.
4) Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней стороне.
5) Освободите две защелки, чтобы открыть крышку предохранителя.

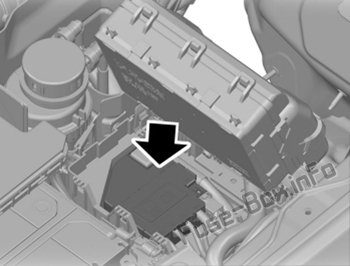

Блок сильноточных предохранителей
Он расположен в моторном отсеке под блоком предохранителей моторного отсека. В этой коробке находится несколько сильноточных предохранителей.

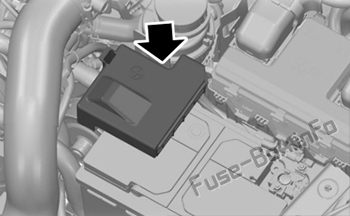

Блок предохранителей
Он крепится к положительной клемме аккумулятора.
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016, 2017 и 2018 годы

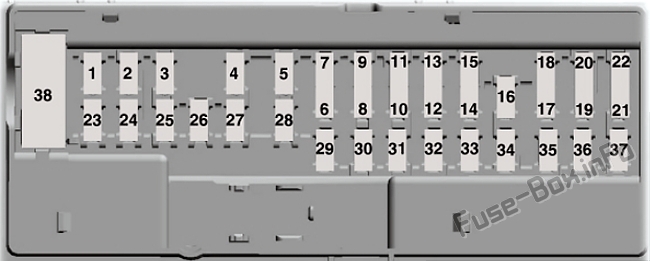

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10 | Лампа Demand / Battery Saver - потолочная консоль, рычаг переключения передач автоматической коробки передач, лампа перчаточного ящика, солнцезащитный козырек, ручка для переноски, фонари для карты. |
| 2 | 7.5 | Не использовался (запасной). |
| 3 | 20 | Реле замка двери водителя/отпирания люка бензобака. Реле двойного/дополнительного замка двери. |
| 4 | 5 | Не использовался (запасной). |
| 5 | 20 | Усилитель сабвуфера. |
| 6 | 10 | Не использовался (запасной). |
| 7 | 10 | Не использовался (запасной). |
| 8 | 10 | Рог безопасности. |
| 9 | 10 | Не использовался (запасной). |
| 10 | 5 | Модуль задней двери с электроприводом. |
| 11 | 5 | Датчик движения в салоне. |
| 12 | 7.5 | Электронная панель управления, модуль климат-контроля, задний вспомогательный модуль. |
| 13 | 7.5 | Комбинация приборов, модуль управления на рулевой колонке, интеллектуальный разъем канала передачи данных. |
| 14 | 10 | Не использовался (запасной). |
| 15 | 10 | Разъем модуля шлюза/интеллектуального канала передачи данных — OBD II (правый руль). |
| 16 | 15 | Блокировка от детей. |
| 17 | 5 | Звуковой оповещатель с батарейным питанием. |
| 18 | 5 | Выключатель зажигания. |
| 19 | 7.5 | Не использовался (запасной). |
| 20 | 7.5 | Модуль управления фарами (если установлен). |
| 21 | 5 | Датчик влажности и температуры в машине. |
| 22 | 5 | Не использовался (запасной). |
| 23 | 10 | Инвертор, переключатель дверного замка, люк в крыше, переключатель стеклоподъемника двери водителя (одно касание вверх/вниз всех дверей. |
| 24 | 20 | Центральный замок. |
| 25 | 30 | Модуль управления дверью водителя (стеклоподъемники поднимаются/опускаются одним касанием всех дверей) Память переключателя стеклоподъемников двери водителя (только водитель поднимает/опускает одним касанием) |
| 26 | 30 | Модуль управления дверью пассажира (электростеклоподъемник - одно касание вверх/вниз). |
| 27 | 30 | Люк. |
| 28 | 20 | Не использовался (запасной). |
| 29 | 30 | Модуль управления левой задней дверью (электростеклоподъемник - одно касание вверх/вниз). |
| 30 | 30 | Модуль управления правой задней дверью (электростеклоподъемник - одно касание вверх/вниз). |
| 31 | 15 | Не использовался (запасной). |
| 32 | 10 | Модуль радиоприемопередатчика, SYNC, модуль глобальной системы позиционирования, многофункциональный дисплей, дистанционное управление дверным проемом. |
| 33 | 20 | Аудио блок. |
| 34 | 30 | Реле запуска/запуска. |
| 35 | 5 | Модуль управления удерживающими устройствами. |
| 36 | 15 | Электрохромное внутреннее зеркало заднего вида. |
| 37 | 15 | Не использовался (запасной). |
| 38 | 30 | Электрические стеклоподъемники (без модуля управления дверью - только водителем с одним касанием вверх/вниз). |

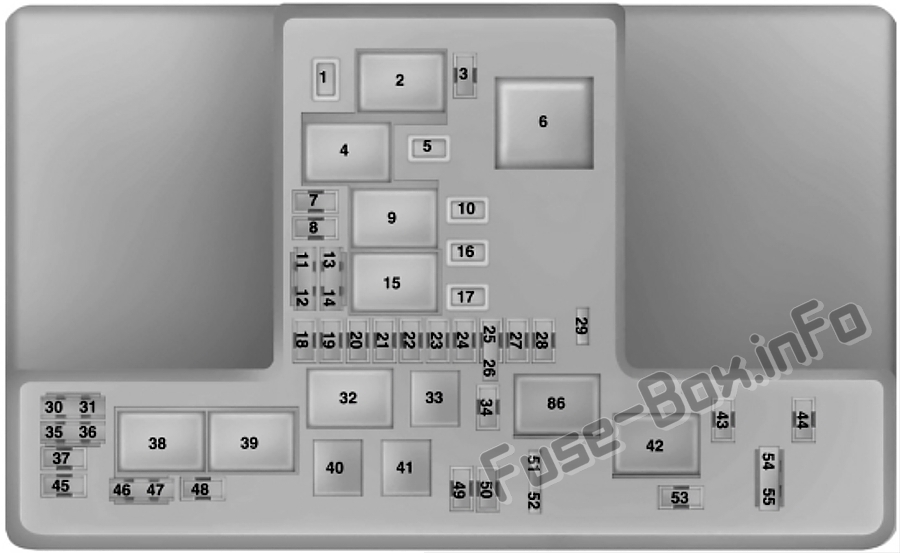

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 | Не используется. |
| 2 | - | Электромагнитное реле стартера. |
| 3 | 15 | Задний дворник, датчик дождя. |
| 4 | - | Реле электродвигателя переднего вентилятора. |
| 5 | 20 | Точка питания 3 (консоль сзади). |
| 6 | - | Реле ближнего света фар (разряд высокой интенсивности). |
| 7 | 20 | Модуль управления силовым агрегатом. |
| 8 | 20 | Модуль управления силовой передачей — объемный регулирующий клапан, байпас охладителя рециркуляции отработавших газов, TMAF. |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20 | Розетка 1 / прикуриватель. |
| 11 | 15 | Модуль управления силовым агрегатом — датчик NOX (если установлен). |
| 12 | 15 | Модуль управления силовым агрегатом — привод вентилятора, модуль управления свечами накаливания. |
| 13 | 15 | Не используется. |
| 14 | 15 | Не используется. |
| 15 | - | Реле запуска/запуска. |
| 16 | 20 | Розетка 2 / прикуриватель. |
| 17 | 20 | Точка питания 4 - точка питания 3-го ряда. |
| 18 | 10 | Не используется. |
| 19 | 10 | Рулевое управление с электроусилителем. |
| 20 | 10 | Переключатель фар, мотор корректора фар. |
| 21 | 15 | Модуль управления раздаточной коробкой - переключатель управления рельефом местности. |
| 22 | 10 | Компрессор кондиционера. |
| 23 | 15 | Камера заднего вида для помощи при парковке, модуль контроля слепых зон, радар адаптивного контроля скорости и проекционный дисплей (если установлен). |
| 24 | 5 | Выбросы отработавших газов — задний модуль управления дозированием (если установлен). |
| 25 | 10 | Антиблокировочная тормозная система. |
| 26 | 10 | Переключатель регулировки зеркал. |
| 27 | 5 | Нагреватель PTC (если установлен). |
| 28 | 10 | Модуль управления силовым агрегатом. |
| 29 | 10 | Насос омывателя заднего стекла. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Не используется. |
| 33 | - | Реле муфты кондиционера. |
| 34 | - | Не используется. |
| 35 | 15 | Модуль управления трансмиссией. |
| 36 | - | Не используется. |
| 37 | 10 | Наружное зеркало с подогревом. |
| 38 | - | Не используется. |
| 39 | - | Не используется. |
| 40 | - | Реле топливного насоса. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Реле электропривода складывания сидений третьего ряда. |
| 43 | 15 | Выбросы отработавших газов — задний модуль управления дозированием (если установлен). |
| 44 | 25 | Насос омывателя фар. |
| 45 | - | Не используется. |
| 46 | 10 | Не используется. |
| 47 | 10 | Переключатель педали тормоза. |
| 48 | 20 | Рог. |
| 49 | 5 | Не используется. |
| 50 | 15 | Выбросы отработавших газов — задний модуль управления дозированием (если установлен). |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | - | Не используется. |
| 54 | 10 | Выбросы отработавших газов — задний модуль управления дозированием (если установлен). |
| 55 | 10 | Выбросы отработавших газов — задний модуль управления дозированием (если установлен). |
| 86 | - | Реле электродвигателя заднего вентилятора. |

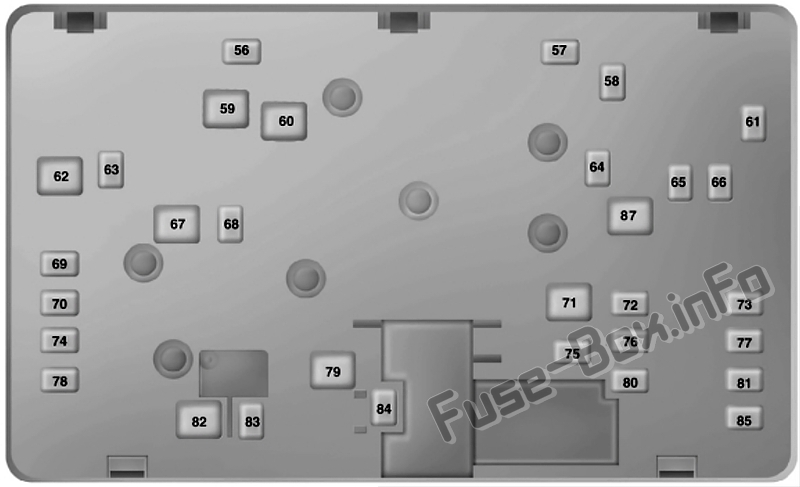

Распределительная коробка питания — снизу
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30 | Модуль управления топливным насосом. |
| 57 | - | Не используется. |
| 58 | - | Не используется. |
| 59 | - | Не используется. |
| 60 | - | Не используется. |
| 61 | - | Не используется. |
| 62 | 50 | Блок управления кузовом 1 (освещение). |
| 63 | - | Не используется. |
| 64 | 20 | Прицеп вспомогательный. |
| 65 | 20 | Подогрев передних сидений. |
| 66 | - | Не используется. |
| 67 | 50 | Блок управления кузовом 2 (освещение). |
| 68 | 40 | Обогрев заднего стекла. |
| 69 | 30 | Клапаны антиблокировочной тормозной системы. |
| 70 | 20 | Пассажирское сиденье с электроприводом. |
| 71 | - | Не используется. |
| 72 | 30 | Сиденья третьего ряда с электроприводом складывания. |
| 73 | - | Не используется. |
| 74 | 20 | Водительское сиденье с электроприводом. |
| 75 | 25 | Двигатель заднего вентилятора. |
| 76 | 20 | Левые газоразрядные фары ближнего света высокой интенсивности (при наличии). |
| 77 | 25 | Модуль полного привода. |
| 78 | 25 | Модуль полного привода. |
| 79 | 40 | Двигатель вентилятора. |
| 80 | 20 | Правые газоразрядные фары ближнего света высокой интенсивности (если установлены). |
| 81 | 40 | Инвертор. |
| 82 | 60 | Насос антиблокировочной тормозной системы. |
| 83 | 25 | Мотор стеклоочистителя. |
| 84 | 30 | Электромагнит стартера. |
| 85 | 30 | Модуль подъемных ворот с электроприводом. |
| 87 | 40 | Модуль прицепа. |
Блок сильноточных предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 60 | Модуль свечи накаливания. |
| 2 | 125 | Модуль управления кузовом. |
| 3 | 50 | Модуль управления кузовом. |
| 4 | - | Шина до распределительной коробки. |
| 5 | 100 | Нагреватель PTC (если установлен). |
Блок предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 225 | Генератор. |
| 2 | 125 | Электронный усилитель руля. |
2019
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 7,5 А | Не использовался (запасной). |
| 3 | 20A | Замок водительской двери. Реле разблокировки лючка бензобака. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Рог безопасности. |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Модуль задней двери с электроприводом. Вход в заднюю дверь без помощи рук. |
| 11 | 5A | Датчик движения в салоне. |
| 12 | 7,5 А | Электронная панель управления. Модуль климат-контроля. Задний вспомогательный модуль. |
| 13 | 7,5 А | Приборный щиток. Модуль управления рулевой колонкой. Разъем канала передачи данных. |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10A | Модуль шлюза. Разъем канала передачи данных. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 5A | Звуковой оповещатель с батарейным питанием. |
| 18 | 5A | Пуск с кнопки. |
| 19 | 7,5 А | Не использовался (запасной). |
| 20 | 7,5 А | Выбросы отработавших газов - модуль управления дозированием восстановителя. |
| 21 | 5A | Датчик влажности и температуры в машине. |
| 22 | 5A | Не использовался (запасной). |
| 23 | 10A | Инвертор. Выключатель дверного замка. Люк. Переключатель стеклоподъемника двери водителя (одно касание вверх/вниз всех дверей). |
| 24 | 20A | Центральный замок. |
| 25 | 30A | Модуль управления дверью водителя (электростеклоподъемники - одно касание вверх/вниз всех дверей). |
| 26 | 30A | Модуль управления дверью пассажира (электростеклоподъемник - одно касание вверх/вниз). |
| 27 | 30A | Люк. |
| 28 | 20A | Не использовался (запасной). |
| 29 | 30A | Модуль управления левой задней дверью (электростеклоподъемник - одно касание вверх/вниз). |
| 30 | 30A | Модуль управления правой задней дверью (электростеклоподъемник - одно касание вверх/вниз). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Радиоприемный модуль. СИНХР. Модуль глобальной системы позиционирования. Многофункциональный дисплей. Дистанционный вход в дверь. |
| 33 | 20A | Аудио блок. |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Внутреннее зеркало с автоматическим затемнением. Управление регулировкой зеркал. |
| 37 | 20A | Модуль управления раздаточной коробкой. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 15A | Задний стеклоочиститель. |
| 2 | - | Электромагнитное реле стартера. |
| 3 | 5A | Датчик дождя. |
| 4 | - | Реле электродвигателя переднего вентилятора. |
| 5 | 20A | Вспомогательная точка питания 3 - задняя консоль. |
| 6 | - | Реле ближнего света фар с разрядом высокой интенсивности. |
| 7 | 20A | Модуль управления силовым агрегатом. |
| 8 | 20A | Объемный регулирующий клапан (3,2 л) байпасный кулер (3,2 л). Температура массового расхода воздуха (3,2 л). управление байпасом охладителя - вакуумный электромагнитный клапан (2,0 л) |
| 9 | - | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Вспомогательная точка питания 1 - панель приборов. |
| 11 | 15A | Датчики оксида азота (3,2 л). Модуль свечей накаливания (2,0 л). |
| 12 | 15A | Fan. Модуль свечей накаливания (3,2 л). Привод перепускного клапана турбонаддува (2.OL). Привод перепускной заслонки (2.OL). Компрессор кондиционера и регулирующий клапан (2,0 л). Насос охлаждающей жидкости (2,0 л). |
| 13 | 15A | Не используется. |
| 14 | 15A | Не используется. |
| 15 | - | Реле запуска/запуска. |
| 16 | 20A | Вспомогательная точка питания 2 – панель приборов. |
| 17 | 20A | Вспомогательная розетка 4 - розетка третьего ряда. |
| 18 | 10A | Катушка реле топливного насоса (3,2 л). |
| 19 | 10A | Рулевое управление с электроусилителем. |
| 20 | 10A | Переключатель фар. Электродвигатель корректора фар. Модуль управления фарами. |
| 21 | 15A | Модуль управления коробкой передач (автоматическая коробка передач). Трансмиссия (10-ступенчатая АКПП). |
| 22 | 10A | Компрессор кондиционера. |
| 23 | 7,5 А | Камера заднего вида для помощи при парковке (3,2 л). Модуль мониторинга слепых зон (3,2 л). Радар адаптивного контроля скорости (3,2 л). Проекционный дисплей (3,2 л). Переключатель управления рельефом (3,2 л). Модуль качества напряжения (2.OL). |
| 24 | 5A | Не использовался (запасной). |
| 25 | 10A | Антиблокировочная тормозная система. |
| 26 | 10A | Не использовался (запасной). |
| 27 | - | Не используется. |
| 28 | 10A | Модуль управления силовым агрегатом. |
| 29 | 10A | Насос омывателя заднего стекла. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Не используется (3,2 л). Реле нагревателя водо-топливного фильтра (2,0 л). |
| 33 | - | Реле муфты кондиционера. |
| 34 | 20A | Блокировка рулевой колонки. |
| 35 | 15A | Модуль управления трансмиссией. |
| 36 | - | Не используется. |
| 37 | 10A | Наружное зеркало с подогревом. |
| 38 | - | Не используется. |
| 39 | - | Не используется. |
| 40 | - | Реле топливного насоса. |
| 41 | - | Реле звукового сигнала. |
| 42 | - | Реле электропривода складывания сидений третьего ряда. |
| 43 | 15A | Выбросы отработавших газов - модуль управления дозированием восстановителя. |
| 44 | - | Не используется. |
| 45 | - | Не используется. |
| 46 | 10A | Не использовался (запасной). |
| 47 | 10A | Переключатель педали тормоза. |
| 48 | 20A | Рог. |
| 49 | 5A | Не используется (запасной) (3,2 л). Питание катушки реле нагревателя водо-топливного фильтра (2,0 л). |
| 50 | 15A | Выбросы отработавших газов - модуль управления дозированием восстановителя. |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | - | Не используется. |
| 54 | 10A | Выбросы отработавших газов — модуль управления дозированием восстановителя (3,2 л). Не используется (запасной) (2,0 л). |
| 55 | 10A | Выбросы отработавших газов - модуль управления дозированием восстановителя. |
| 86 | - | Реле электродвигателя заднего вентилятора. |
Распределительная коробка питания — снизу
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 56 | 30A | Модуль управления топливным насосом. |
| 57 | 15A | Не использовался (запасной). |
| 58 | - | Не используется. |
| 59 | - | Не используется. |
| 60 | 40A | Не используется (запасной) (3,2 л). Подогреватель водяного топливного фильтра (2,0 л). |
| 61 | - | Не используется. |
| 62 | 50A | Кузовной блок управления 1 - освещение. |
| 63 | - | Не используется. |
| 64 | 20A | Соединитель для буксировки прицепа. |
| 65 | 20A | Подогрев передних сидений. |
| 66 | - | Не используется. |
| 67 | 50A | Кузовной блок управления 2 - освещение. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 20A | Пассажирское сиденье с электроприводом. |
| 71 | - | Не используется. |
| 72 | 30A | Сиденья третьего ряда с электроприводом складывания. |
| 73 | 30A | Модуль прицепа. |
| 74 | 20A | Водительское сиденье с электроприводом. |
| 75 | 25A | Двигатель заднего вентилятора. |
| 76 | 20A | Левые газоразрядные фары ближнего света высокой интенсивности. |
| 77 | 25A | модуль. |
| 78 | 30A | модуль. |
| 79 | 40A | Мотор переднего вентилятора. |
| 80 | 20A | Правая газоразрядная фара ближнего света высокой интенсивности. |
| 81 | 40A | Инвертор. |
| 82 | 60A | Насос антиблокировочной тормозной системы. |
| 83 | 30A | Мотор стеклоочистителя. |
| 84 | 30A | Электромагнит стартера. |
| 85 | 30A | Модуль задней двери с электроприводом. |
| 87 | 40A | Модуль прицепа. |
Блок сильноточных предохранителей
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 70A | Модуль свечи накаливания. |
| 2 | 125A | Модуль управления кузовом. |
| 3 | 50A | Блок управления кузовным оборудованием (автомобили без системы «старт-стоп»). Модуль качества напряжения - задняя камера помощи при парковке, адаптивный круиз-контроль, проекционный дисплей (автомобили с системой Start-Stop). |
| 4 | - | Шина до распределительной коробки. |
Блок предохранителей
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 225А / 300А | Генератор (3,2 л — 225 А; 2,0 л — 300 А) |
| 2 | 125A | Электронный усилитель руля. |
