Предохранители и реле Ford Escort (1997-2003)
Схемы относятся к указанным годам и вариантам Ford Escort (1997-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителейFord Escort 1997-2003 гг.
Предохранитель прикуривателя (розетки) в Ford Escort находится в блоке предохранителей панели приборов (см. предохранитель «СИГАРА»).
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

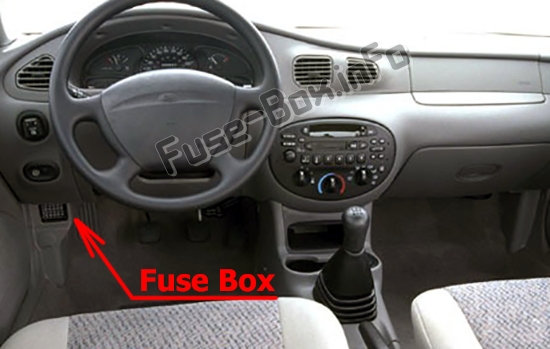

Расположение блока предохранителей
Он расположен под панелью приборов со стороны водителя.

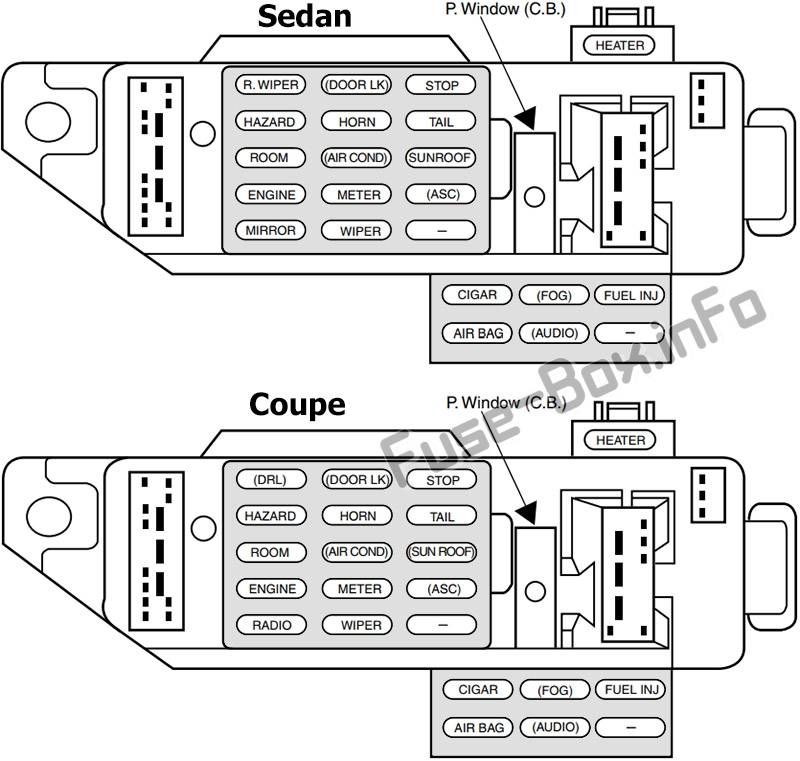

Схема блока предохранителей
| Name | Номинал, Ампер | Описание |
|---|---|---|
| ДХО (купе) | 10A | Дневные ходовые огни (ДХО) |
| R.ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ (седан) | 10A | Дневные ходовые огни, стеклоочиститель/омыватель задней подъемной двери |
| ОПАСНОСТЬ | 15A | Аварийная сигнализация |
| ROOM | 10A | Управление двигателем, Дистанционная противоугонная система (RAP), Радио, Блокировка переключения передач, Плафоны освещения, Система запуска, Звуковой сигнал, Комбинация приборов |
| ДВИГАТЕЛЬ | 15A | Электронная автоматическая коробка передач, система зажигания, модуль реле постоянного контроля (реле PCM) |
| РАДИО (купе) | 5A | Электропривод зеркал, Радио, Дистанционная противоугонная система (RAP) |
| ЗЕРКАЛО (седан) | 5A | Зеркала с электроприводом, радио, дистанционный вход без ключа (RKE) |
| ЗАМОК | 30A | Дверные замки с электроприводом |
| HORN | 15A | Звуковой сигнал, блокировка переключения передач |
| КОНДИЦИОНЕР | 15A | Обогреватель кондиционера, ABS |
| МЕТР | 10A | Фонари заднего хода, Датчик уровня охлаждающей жидкости двигателя, Комбинация приборов, Обогрев заднего стекла, Блокировка переключения передач, Звуковой сигнал, Переключатель указателей поворота |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель/омыватель, реле электровентилятора |
| STOP | 20A | Стоп-сигналы, реле тормозного давления |
| TAIL | 15A | Наружные фонари, Подсветка приборов |
| СОЛНЕЧНАЯ КРЫША | 15A | Люк с электроприводом |
| ASC | 10A | Контроль скорости |
| Р ОКНО | 30А СВ | Электрические стеклоподъемники |
| СИГАРА | 20A | Зажигалка |
| ВОЗДУШНАЯ ПОДУШКА | 10A | Подушки безопасности |
| FOG | 10A | Противотуманные фары, Дневной ход Лампы (ДХО) |
| АУДИО | 15A | Радио, Усилитель звука Premium, CD-чейнджер |
| ТОПЛИВНАЯ ИНЖ. | 10A | HO2S, Датчик расхода продувки паров топлива |
| ВОЗДУХОДУВКА | 30А СВ | Реле электровентилятора |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

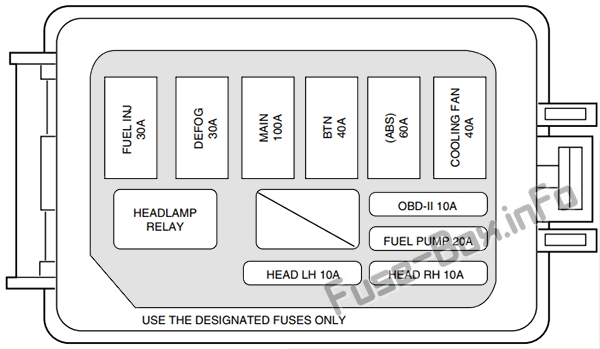

Схема блока предохранителей
| Name | Номинал, Ампер | Описание |
|---|---|---|
| ТОПЛИВНАЯ ИНЖ. | 30A* | Купе: Подушки безопасности, Модуль реле постоянного контроля (реле PCM), Генератор Седан: подушки безопасности, органы управления двигателем, генератор |
| УДАЛЕНИЕ ТУМАНА | 30A* | Обогрев заднего стекла |
| MAIN | 100А* | Общая защита цепи (система зарядки, BTN, вентилятор охлаждения, топливный насос, БД-II, предохранители ABS, замок зажигания, фары) |
| BTN | 40A* | Купе: Предохранители Hazard, Stop, Door lock, Tail, Room и Horn панели предохранителей I/P Седан: Опасность |
| ABS | 60A* | Главное реле антиблокировочной тормозной системы (ABS) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40A* | Модуль реле постоянного контроля (охлаждающий вентилятор) |
| БД-II | 10 А* | Разъем канала передачи данных (DLC), комбинация приборов |
| ТОПЛИВНЫЙ НАСОС | 20А** | Купе: Модуль реле постоянного контроля (топливный насос) Седан: Управление двигателем |
| ГОЛОВКА ПРАВАЯ | 10 А** | Фары |
| ГОЛОВА ЛЕВАЯ | 10 А** | Фары |
| * Картридж плавкой вставки ** Предохранитель |
