Предохранители и реле Ford Escape (2020-2022..)
Схемы относятся к указанным годам и вариантам Ford Escape (2020-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Ford Escape 2020-2022 гг..
Предохранители прикуривателя (розетка) в Ford Escape Это предохранители № 61 (разъем питания в задней части грузового отсека), № 70 (разъем питания на задней консоли) и № 71 (разъем питания корзины для носителя) в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

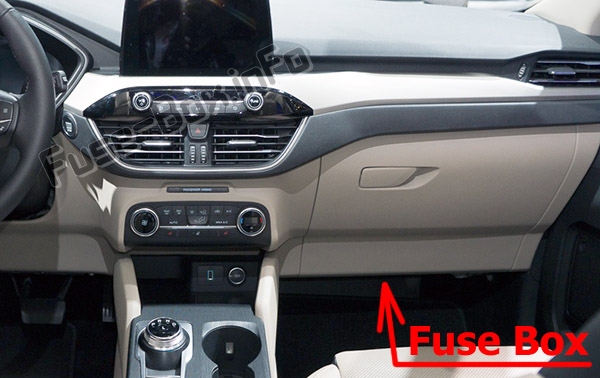

Пассажирский отсек
Блок предохранителей находится в салоне под бардачком (снизу снять).

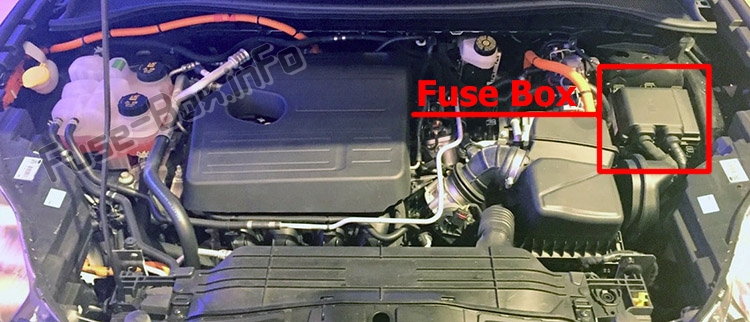

Моторного отсека

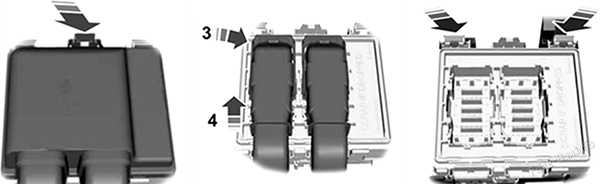

Доступ к блоку предохранителей под капотом
- Потяните защелку на себя и снимите верхнюю крышку.
- Потяните рычаг разъема вверх.
- Потяните разъем вверх, чтобы снять его.
- Потяните обе защелки на себя и снимите блок предохранителей.
- Переверните блок предохранителей и откройте крышку.
Схемы блока предохранителей
Схемы блока предохранителей

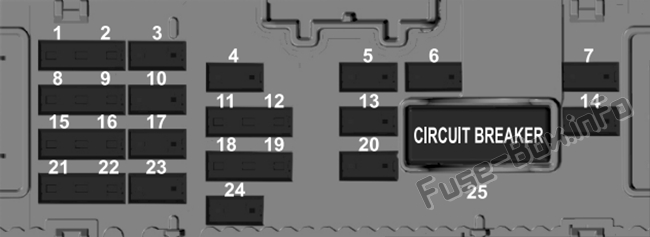

Пассажирский отсек
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Не использовался (запасной). |
| 2 | 5A | Не использовался (запасной). |
| 3 | 10A | Не использовался (запасной). |
| 4 | 10A | Выключатель зажигания. |
| 5 | 20A | Замок. Разблокировать. |
| 6 | 10A | 2020-2021: Люк в крыше. инвертор постоянного тока. 2022: Лунная крыша. |
| 7 | 30A | Модуль пассажирской двери. |
| 8 | 5A | Модуль управления системой помощи при парковке. |
| 9 | 5A | Электрохромное зеркало. Модуль обработки изображений А. |
| 10 | 10A | Расширенный силовой модуль. |
| 11 | 5A | Задняя дверь с электроприводом. Модуль управления задней подъемной дверью без помощи рук. Модуль блока управления телематики. |
| 12 | 5A | Модуль проекционного дисплея. Бесключевой кнопочный переключатель. |
| 13 | 15A | Замок водительской двери. |
| 14 | 30A | Модуль водительской двери. |
| 15 | 15A | Расширенный силовой модуль. |
| 16 | 15A | Не использовался (запасной). |
| 17 | 15A | СИНХР. Приемопередающий модуль. Интегрированная панель управления. |
| 18 | 7.5A | Модуль беспроводной зарядки аксессуаров. |
| 19 | 7.5A | Блок переключателей фар. |
| 20 | 10A | Не использовался (запасной). |
| 21 | 7.5A | Климат-контроль. Модуль электронного переключения передач. |
| 22 | 7.5A | Приборный щиток. Модуль шлюза. Модуль управления рулевой колонкой. |
| 23 | 20A | Аудио блок. |
| 24 | 20A | Не использовался (запасной). |
| 25 | 30A | Электрические стеклоподъемники. Наружные зеркала. |

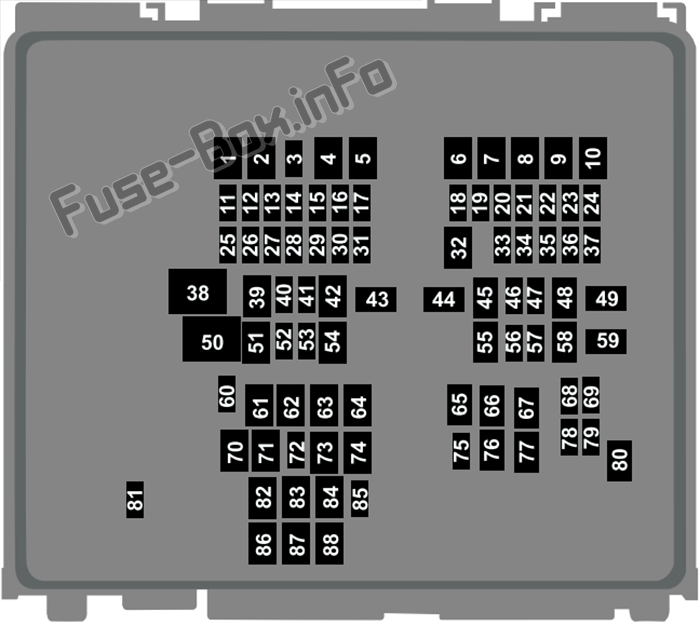

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется. |
| 2 | — | Не используется. |
| 3 | — | Не используется. |
| 4 | 60A | Дополнительный отопитель (бензин). |
| 5 | 40A | Дополнительный отопитель (бензин). |
| 6 | 40A | Дополнительный отопитель (бензин). |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 30A | Пусковой двигатель. |
| 11 | 15A | Модуль управления силовым агрегатом. |
| 12 | 15A | Модуль управления силовым агрегатом. |
| 13 | 15A | Модуль управления силовым агрегатом. |
| 14 | 15A | Модуль управления силовым агрегатом. |
| 15 | — | Не используется. |
| 16 | — | Не используется. |
| 17 | — | Не используется. |
| 18 | 10A | Модуль управления силовым агрегатом. |
| 19 | 10A | Модуль антиблокировочной тормозной системы. |
| 20 | — | Не используется. |
| 21 | 5A | 2020: Адаптивный круиз-контроль. |
| 22 | 5A | Электронный блок управления аккумулятором (гибрид). |
| 23 | 5A | Световое кольцо зарядного порта (гибрид). |
| 24 | 20A | Усилитель. |
| 25 | — | Не используется. |
| 26 | — | Не используется. |
| 27 | — | Не используется. |
| 28 | 10A | Выключатель тормоза. |
| 29 | 5A | Модуль управления силовым агрегатом (гибрид). |
| 30 | 10A | Электронный контроль устойчивости (бензин). Масляный насос коробки передач (гибрид). |
| 31 | 5A | Электронный усилитель руля. |
| 32 | 30A | Модуль управления кузовом. |
| 33 | 10A | Передняя камера помощи при парковке. Камера заднего вида. Информационная система слепых зон. Привод переключения передач (2020). Адаптивный круиз-контроль (2021-2022 гг.). |
| 34 | 10A | 2020: Регулировка уровня фар. |
| 35 | 15A | Подогрев руля. |
| 36 | 10A | Модуль управления силовым агрегатом (гибрид). |
| 37 | 20A | Рог. |
| 38 | 40A | Двигатель вентилятора. |
| 39 | — | Не используется. |
| 40 | 15A | Парк дворников с подогревом. |
| 41 | 20A | Усилитель. |
| 42 | 30A | Водительское сиденье с электроприводом. |
| 43 | 50A | Электрический водяной насос (гибрид). |
| 44 | 40A | Модуль буксировки прицепа. |
| 45 | 30A | Пассажирское сиденье с электроприводом. |
| 46 | 20A | 2020: Насос трансмиссионного масла. |
| 47 | 20A | Сиденья с подогревом. |
| 48 | 40A | Клапаны управления антиблокировочной системой тормозов. |
| 49 | 60A | Насос управления антиблокировочной системой тормозов. |
| 50 | 60A | Охлаждающий вентилятор. |
| 51 | 30A | Люк. |
| 52 | 5A | DC/DC преобразователь (гибрид). |
| 53 | 10A | Модуль контроля заряда аккумулятора (гибрид). |
| 54 | — | Не используется. |
| 55 | — | Не используется. |
| 56 | — | Не используется. |
| 57 | 10A | Разъем канала передачи данных. |
| 58 | 40A | Блок распределения вспомогательного питания (гибрид). |
| 59 | 40A | Модуль управления кузовом. |
| 60 | 5A | 2021-2022: интеллектуальное зарядное устройство USB. |
| 61 | 20A | Задняя грузовая розетка. |
| 62 | — | Не используется. |
| 63 | — | Не используется. |
| 64 | 30A | Задняя дверь с электроприводом. |
| 65 | — | Не используется. |
| 66 | — | Не используется. |
| 67 | — | Не используется. |
| 68 | 5A | Датчик массового расхода воздуха и температуры воздуха на впуске (бензин). |
| 69 | 15A | Портовые топливные форсунки. |
| 70 | 20A | Розетка питания на задней консоли. |
| 71 | 20A | Точка питания для медиаконтейнера. |
| 72 | 20A | Стеклоочиститель заднего стекла. |
| 73 | — | Не используется. |
| 74 | 30A | Мотор стеклоочистителя. |
| 75 | 10A | Обогрев наружных зеркал. |
| 76 | 30A | Подсветка с подогревом. |
| 77 | — | Не используется. |
| 78 | 10A | Кондиционер голландский. |
| 79 | 10A | 2020: Омыватель фар. |
| 80 | 20A | Топливный насос. |
| 81 | 10A | Насос омывателя заднего стекла. |
| 82 | 40A | 2020-2021: Силовой инвертор. |
| 83 | — | Не используется. |
| 84 | 40A | Модуль управления трансмиссией. |
| 85 | 5A | Датчик дождя. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | — | Не используется. |
