Предохранители и реле Ford Expedition (U553, 2018-2021)
Схемы относятся к указанным годам и вариантам Ford Expedition (U553, 2018-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Expedition 2018-2021 гг.
Предохранители прикуривателя (розетка) в Ford Expedition являются предохранители №6 (точка питания 1), №8 (точка питания 2), №51 (точка питания 3), №56 (точка питания 4) и №100 (точка питания 5) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

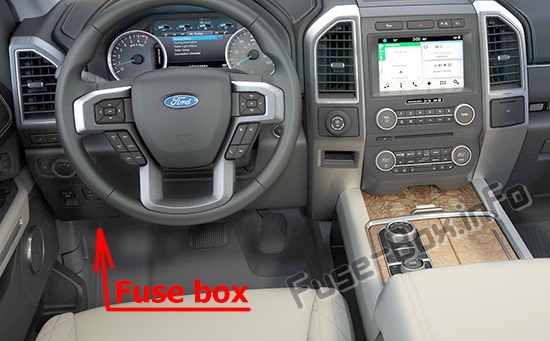

Блок предохранителей находится в салоне под приборной панелью.
Моторного отсека

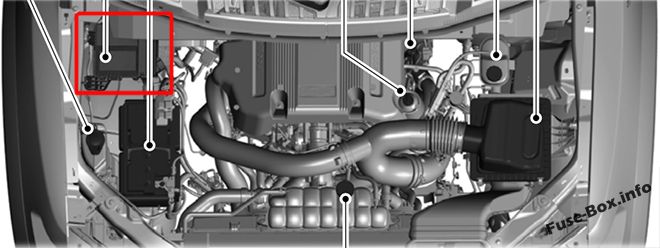

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019

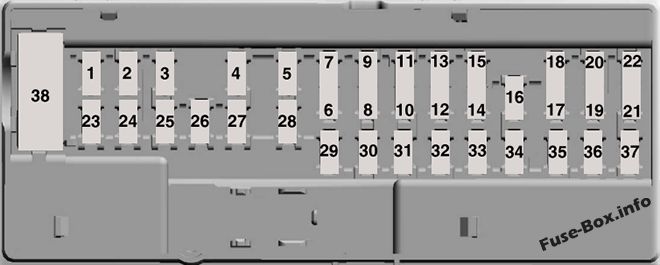

Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Переключатель сиденья водителя. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Контроллер тормозов прицепа. |
| 5 | 20A | Усилитель динамика. |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | — | Не используется. |
| 9 | 10A | Развлекательный модуль для пассажиров задних сидений. Головной дисплей. |
| 10 | 5A | Модуль беспроводного зарядного устройства переменного тока. Модуль «свободные руки». Модуль задней двери с электроприводом. Беспроводная зарядка. |
| 11 | 5A | Клавиатура. Комбинированный сенсорный модуль. |
| 12 | 7,5 А | Кластер. Электронная панель управления. Логика интеллектуального разъема канала передачи данных. |
| 13 | 7,5 А | Модуль переключения передач. Модуль управления рулевой колонкой. |
| 14 | 10A | Расширенный силовой модуль. Переключатель тормоза. |
| 15 | 10A | Интеллектуальное питание разъема канала передачи данных. |
| 16 | 15A | Освобождение лифтового стекла. |
| 17 | 5A | Блок управления телематики - модем. |
| 18 | 5A | Выключатель зажигания. Соленоид блокировки ключа. Кнопочный пусковой переключатель. |
| 19 | 7,5 А | Переключатель управления трансмиссией. Модуль переключения передач. |
| 20 | 7.5A | Не используется. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Электрохромное зеркало. Модуль обогрева сидений второго ряда. |
| 23 | 10A | Логика лунной крыши. Инвертор. Переключатель стеклоподъемников. Переключатель электропривода зеркал. DVD-проигрыватель (при наличии). |
| 24 | 20A | Разблокировка центрального замка |
| 25 | 30A | Зональный модуль левой передней двери. |
| 26 | 30A | Зональный модуль правой передней двери. |
| 27 | 30A | Люк. |
| 28 | 20A | Стереоусилитель. |
| 29 | 30A | Зональный модуль левой задней двери. |
| 30 | 30A | Зональный модуль правой задней двери. |
| 31 | 15 A | Регулируемые педали. |
| 32 | 10A | Модуль переключения режимов привода СИНХР. переключатель 4х4. Модуль радиочастотного приемопередатчика. Задний модуль управления отопителем, вентиляцией и кондиционером. |
| 33 | 20A | Модуль управления звуком. |
| 34 | 30A | 2018: Не используется. 2019: Реле запуска/пуска |
| 35 | 5A | Модуль расширенного режима питания. |
| 36 | 15 A | Модуль обработки изображений A. Модуль автоматизированной системы помощи при парковке. Модуль демпфирования с непрерывным управлением. |
| 37 | 15A | Подогрев руля. |
| 38 | Автоматический выключатель 30А | Левый задний электростеклоподъемник. Задний правый электростеклоподъемник. |

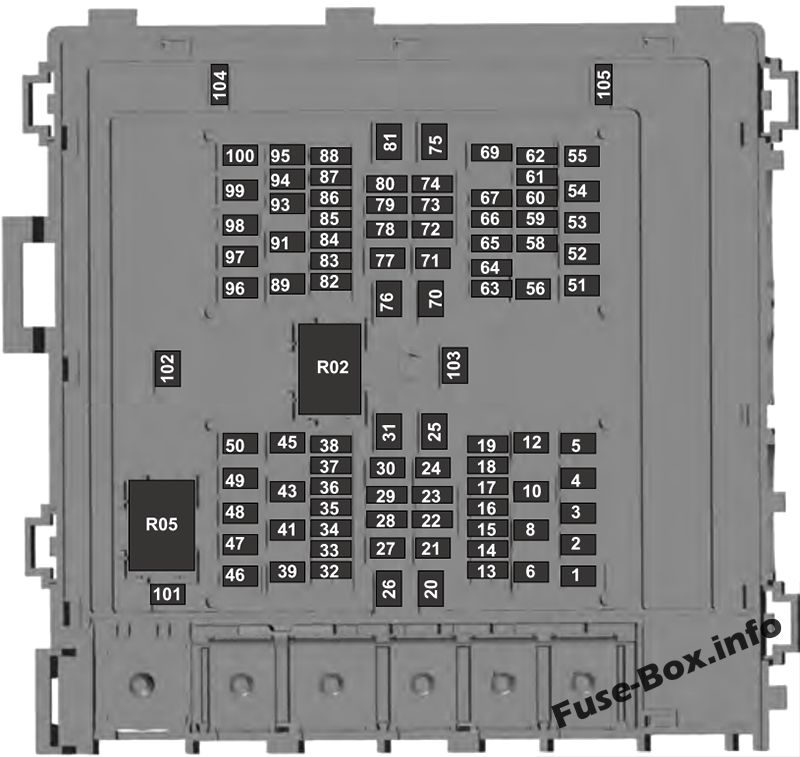

Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 25 A | Рог. |
| 2 | 50A | Вентилятор 1. |
| 3 | 30A | Мотор переднего стеклоочистителя. |
| 4 | — | Не используется. |
| 5 | 30A | Реле стартера. |
| 6 | 20A | Точка питания 1. |
| 8 | 20A | Точка питания 2. |
| 10 | 5A | Датчик дождя. |
| 12 | — | Не используется. |
| 13 | 10A | Модуль 4х4. Подогреваемая подсветка. Катушка реле обогрева зеркал. Катушка реле парковки стеклоочистителей с подогревом. Катушка реле развязки коробки передач. |
| 14 | 15 A | Модуль управления трансмиссией. |
| 15 | 15 A | Модуль качества напряжения правой стороны питания. Информационная система слепых зон. Проекционный дисплей. Модуль обработки изображения B. Камера переднего вида. Камера заднего вида. Модуль круиз-контроля. |
| 16 | 10A | Модуль управления силовым агрегатом (PCM) подача запуска/запуска. |
| 17 | 10A | Антиблокировочная тормозная система запуска/запуска подачи. |
| 18 | 10A | Электронный усилитель руля работает/начинает подачу. |
| 19 | — | Не используется. |
| 20 | 40A | Фронтальный вентилятор. |
| 21 | 40A | Моторы пассажирского сиденья. |
| 22 | 20A | Не используется. |
| 23 | 10A | Генератор A-line. |
| 24 | 30A | Блок управления тормозами прицепа. |
| 25 | 50A | Питание блока управления кузовом 1. |
| 26 | 50A | Электронный вентилятор 3. |
| 27 | 40A | Моторы водительского сиденья. |
| 28 | 15 A | Задние сиденья с подогревом. |
| 29 | 10A | Встроенный соленоид на конце колеса. |
| 30 | 25A | Зарядка аккумулятора прицепа ll-IV класса. |
| 31 | 50A | Модуль складывания сиденья с электроприводом. |
| 32 | 10A | Муфта кондиционера. |
| 33 | — | Не используется. |
| 34 | — | Не используется. |
| 35 | 20A | Мощность автомобиля 4. |
| 36 | 10A | Мощность автомобиля 3. |
| 37 | 25 A | Мощность автомобиля 2. |
| 38 | 25 A | Мощность автомобиля 1. |
| 39 | — | Не используется. |
| 41 | 50A | Инвертор. |
| 43 | 20A | Световой модуль буксировки прицепа класса ll-IV. |
| 45 | 20A | Насос омывателя перед/зад. |
| 46 | 7.5A | Семейная развлекательная система. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | — | Не используется. |
| 50 | 30A | Топливный насос. |
| 51 | 20A | Точка питания 3. |
| 52 | 50A | Блок управления кузовным оборудованием (BCM), модуль качества напряжения (VQM). |
| 53 | 25A | Реле габаритных огней прицепа. |
| 54 | 40A | Электронное дифференциальное реле повышенного трения. |
| 55 | 40A | Вспомогательный вентилятор. |
| 56 | 20A | Точка питания 4. |
| 58 | 5A | Не использовался (запасной). |
| 59 | — | Не используется. |
| 60 | 5A | Не использовался (запасной). |
| 61 | 25A | Не использовался (запасной). |
| 62 | 25A | Не использовался (запасной). |
| 63 | 25A | Модуль 4х4. |
| 64 | — | Не используется. |
| 65 | — | Не используется. |
| 66 | — | Не используется. |
| 67 | — | Не используется. |
| 69 | 25A | 2018: Не используется. 2019: Парковочный фонарь для прицепа |
| 70 | 40A | Антиблокировочная тормозная система/модуль стояночного тормоза. |
| 71 | 25A | Модуль 4х4. |
| 72 | — | Не используется. |
| 73 | — | Не используется. |
| 74 | 10A | Фонари заднего хода прицепа. |
| 75 | — | Не используется. |
| 76 | 50A | Питание блока управления кузовом 2. |
| 77 | 30A | Модуль сиденья с климат-контролем (с подогревом/вентиляцией). |
| 78 | 20A | Не использовался (запасной). |
| 79 | — | Не используется. |
| 80 | 10A | Парк дворников с подогревом. |
| 81 | — | Не используется. |
| 82 | — | Не используется. |
| 83 | 15A | Питание модуля управления коробкой передач. |
| 84 | — | Не используется. |
| 85 | — | Не используется. |
| 86 | 5A | Интеллектуальное зарядное устройство USB 5. |
| 87 | 5A | Интеллектуальное зарядное устройство USB 3. |
| 88 | 10A | Многоконтурное реле сидений. |
| 89 | 40A | Подножки с электроприводом. |
| 91 | 30A | Модуль задней двери с электроприводом. |
| 93 | 15A | Подогрев зеркал. |
| 94 | 5A | Интеллектуальное зарядное устройство USB 1. |
| 95 | 10A | Интеллектуальное зарядное устройство USB 2. |
| 96 | 30A | Реле электродвигателя заднего дворника. |
| 97 | 40A | Съемник реле вентилятора интеркулера. |
| 98 | 15 A | Трансмиссионный масляный насос. |
| 99 | 40A | Подогреваемая подсветка. |
| 100 | 20A | Точка питания 5. |
| 101 | 25A | Вентилятор 2. |
| 102 | — | Не используется. |
| 103 | — | Не используется. |
| 104 | — | Не используется. |
| 105 | — | Не используется. |
| R02 | Реле | 2018: Электронный вентилятор 2. 2019: Модуль управления силовым агрегатом. |
| R05 | Реле | 2018: Модуль управления силовым агрегатом. 2019: Электровентилятор 2 |
2020, 2021
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | — | — |
| 2 | 10A | Переключатель сиденья водителя. |
| 3 | 7.5A | Разблокировка водительской двери. |
| 4 | 20A | Усилитель динамика. |
| 5 | — | — |
| 6 | 10A | Логика интеллектуального разъема канала передачи данных. |
| 7 | 10A | Модуль управления задней аудиосистемой. |
| 8 | 5A | Беспроводное зарядное устройство. Модуль громкой связи для задней двери. |
| 9 | 5A | Клавиатура. Комбинированный сенсорный модуль. |
| 10 | — | — |
| 11 | — | — |
| 12 | 7.5A | Приборный щиток. |
| 13 | 7.5A | Модуль управления рулевой колонкой. Логика интеллектуального разъема канала передачи данных. Модуль климат-контроля (2021 г.). Модуль переключения передач (2021 г.). |
| 14 | 15A | Переключатель тормоза. |
| 15 | 15A | СИНХР. |
| 16 | — | — |
| 17 | — | — |
| 18 | 7.5A | 2020: Соленоид блокировки ключа. Модуль переключения передач. 2021: Модуль переключения передач. Сдвиг колонны. |
| 19 | 5A | Модуль блока управления телематики. |
| 20 | 5A | Выключатель зажигания. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Электрохромное зеркало. Модуль обогрева сидений второго ряда. |
| 23 | 30A | Переключатель стеклоподъемников. Переключатель электропривода зеркал. Зональный модуль левой передней двери. |
| 24 | 30A | Логика лунной крыши. |
| 25 | 20A | Усилитель динамика 2. |
| 26 | 30A | Зональный модуль правой передней двери. |
| 27 | 30A | Зональный модуль левой задней двери. |
| 28 | 30A | Зональный модуль правой задней двери. |
| 29 | 15A | Регулируемые педали. |
| 30 | 5A | Модуль управления буксировкой прицепа. |
| 31 | 10A | Задний модуль климат-контроля. Модуль переключения режимов движения. Переключатель управления ландшафтом. Модуль радиочастотного приемопередатчика. переключатель 4х4. |
| 32 | 20A | Модуль управления звуком. |
| 33 | — | — |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Модуль обработки изображений А. Модуль автоматической помощи при парковке. Модуль демпфирования с непрерывным управлением. |
| 37 | 20A | Подогрев руля. |
| 38 | Автоматический выключатель 30А | Левый задний электростеклоподъемник. Задний правый электростеклоподъемник. |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 25A | Рог. |
| 2 | 50A | Вентилятор 1. |
| 3 | 30A | Мотор переднего стеклоочистителя. |
| 4 | 50A | Инвертор. |
| 5 | 30A | Реле стартера. |
| 6 | 20A | Точка питания 1. |
| 8 | 20A | Точка питания 2. |
| 10 | 5A | Датчик дождя. |
| 12 | 20A | Модуль освещения прицепа. |
| 13 | 10A | Модуль 4х4. Обмотка реле подсветки с подогревом. Катушка реле обогрева зеркал. Катушка реле парковки стеклоочистителей с подогревом. Катушка реле развязки коробки передач. |
| 14 | 15A | Не использовался (запасной). |
| 15 | 15A | Мощность запуска/пуска модуля контроля качества напряжения. Информационная система слепых зон. Модуль обработки изображений Б. Камера переднего вида. Камера заднего вида. Модуль круиз-контроля. |
| 16 | 10A | Подача запуска/запуска модуля управления силовым агрегатом. |
| 17 | 10A | Антиблокировочная тормозная система запуска/запуска подачи. |
| 18 | 10A | Электронный усилитель руля работает/начинает подачу. |
| 19 | — | — |
| 20 | 40A | Фронтальный вентилятор. |
| 21 | 40A | Моторы пассажирского сиденья. |
| 22 | — | — |
| 23 | 10A | Генератор A-line. |
| 24 | 30A | Блок управления тормозами прицепа. |
| 25 | 50A | Питание блока управления кузовом 1. |
| 26 | 50A | Электронный вентилятор 3. |
| 27 | 40A | Моторы водительского сиденья. |
| 28 | 15A | Задние сиденья с подогревом. Модуль климат-контроля задних сидений. |
| 29 | 10A | 2020: Встроенный соленоид в колесной арке. |
| 30 | 25A | Зарядка аккумулятора прицепа ll-IV класса. |
| 31 | 50A | Модуль складывания сиденья с электроприводом. |
| 32 | 10A | Муфта кондиционера. |
| 33 | — | — |
| 34 | — | — |
| 35 | 20A | Мощность автомобиля 4. |
| 36 | 10A | Мощность автомобиля 3. |
| 37 | 25A | Мощность автомобиля 2. |
| 38 | 25A | Мощность автомобиля 1. |
| 39 | — | — |
| 41 | — | — |
| 43 | — | — |
| 45 | 20A | Насос переднего и заднего омывателя. |
| 46 | 7.5A | Семейная развлекательная система. |
| 47 | — | — |
| 48 | — | — |
| 49 | — | — |
| 50 | 30A | Топливный насос. |
| 51 | 20A | Точка питания 3. |
| 52 | 50A | Модуль качества напряжения модуля управления кузовным оборудованием. |
| 53 | 25A | Реле габаритных огней прицепа. Модуль управления буксировкой прицепа. |
| 54 | 40A | Электронное дифференциальное реле повышенного трения. |
| 55 | 40A | Вспомогательный вентилятор. |
| 56 | 20A | Точка питания 4. |
| 58 | 5A | Не использовался (запасной). |
| 59 | — | — |
| 60 | 5A | Не использовался (запасной). |
| 61 | 25A | Не использовался (запасной). |
| 62 | 25A | Не использовался (запасной). |
| 63 | 25A | Модуль 4х4. |
| 64 | — | — |
| 65 | — | — |
| 66 | — | — |
| 67 | — | — |
| 69 | 30A | Модуль задней двери с электроприводом. |
| 70 | 40A | Антиблокировочная тормозная система и модуль стояночного тормоза. |
| 71 | 25A | Модуль 4х4. |
| 72 | — | — |
| 73 | — | — |
| 74 | 10A | Фонари заднего хода прицепа. |
| 75 | — | — |
| 76 | 50A | Питание блока управления кузовом 2. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | — | — |
| 79 | — | — |
| 80 | 10A | Парк дворников с подогревом. |
| 81 | — | — |
| 82 | — | — |
| 83 | 15A | Не использовался (запасной). |
| 84 | — | — |
| 85 | — | — |
| 86 | 5A | Интеллектуальное зарядное устройство USB 5. |
| 87 | 5A | Интеллектуальное зарядное устройство USB 3. |
| 88 | 10A | Многоконтурное реле сидений. |
| 89 | 40A | Подножки с электроприводом. |
| 91 | — | — |
| 93 | 15A | Подогрев зеркал. |
| 94 | 5A | Интеллектуальное зарядное устройство USB 1. |
| 95 | 10A | Интеллектуальное зарядное устройство USB 2. |
| 96 | 30A | Реле электродвигателя заднего дворника. |
| 97 | 40A | Не использовался (запасной). |
| 98 | 15A | Трансмиссионный масляный насос. |
| 99 | 40A | Подсветка с подогревом. |
| 100 | 20A | Точка питания 5. |
| 101 | 25A | Вентилятор 2. |
| 102 | — | — |
| 103 | — | — |
| 104 | — | — |
| 105 | — | — |
| Реле | ||
| R02 | Модуль управления силовым агрегатом. | |
| R05 | Электрический вентилятор 2. |
