Предохранители и реле Ford Expedition (2022-…)

Схемы относятся к указанным годам и вариантам Ford Expedition (2022-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Expedition 2022->

Оглавление

Блок предохранителей в салоне

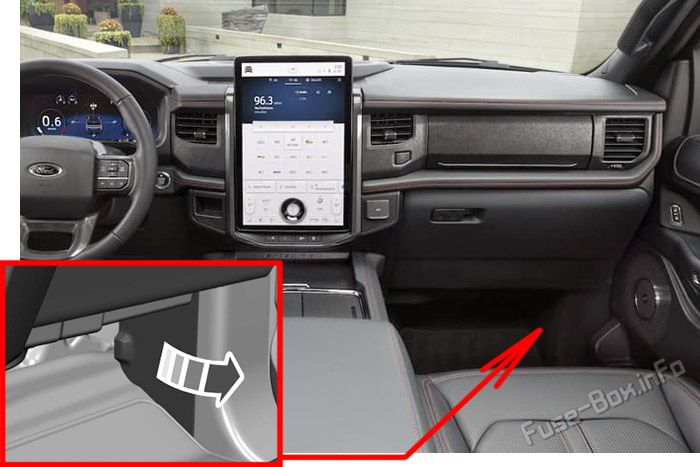

Расположение блока предохранителей

Блок предохранителей блока управления кузовным оборудованием находится с правой стороны в пространстве для ног пассажира за панелью отделки. Расположение блока предохранителей

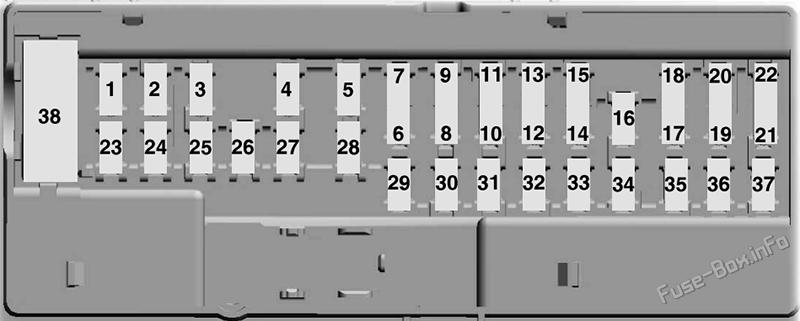

Схема блока предохранителей

Назначение предохранителей в салоне (2022)

№	Amp.	Защищенный компонент
1	-	Не используется.
2	10 A	Переключатель сиденья водителя.
3	7,5 А	Разблокировка водительской двери.
4	20 A	Усилитель динамика.
5	-	Не используется.
6	10 A	Логика интеллектуального разъема канала передачи данных.
7	10 A	Модуль управления задней аудиосистемой.
8	5 A	Беспроводное зарядное устройство. Модуль громкой связи для задней двери.
9	5 A	Клавиатура. Комбинированный сенсорный модуль.
10	-	Не используется.
11	-	Не используется.
12	7,5 А	Приборный щиток.
13	7,5 А	Модуль управления рулевой колонкой. Логика интеллектуального разъема канала передачи данных. Модуль климат-контроля. Модуль переключения передач.
14	15 A	Переключатель тормоза.
15	15 A	СИНХР.
16	-	Не используется.
17	-	Не используется.
18	7,5 А	Модуль переключения передач. Сдвиг колонны.
19	5 A	Модуль блока управления телематики.
20	5 A	Выключатель зажигания.
21	5 A	Датчик температуры и влажности в салоне.
22	5 A	Электрохромное зеркало. Модуль обогрева сидений второго ряда.
23	30 A	Переключатель стеклоподъемников. Переключатель электропривода зеркал. Зональный модуль левой передней двери.
24	30 A	Логика лунной крыши.
25	20 A	Усилитель динамика 2.
26	30 A	Зональный модуль правой передней двери.
27	30 A	Зональный модуль левой задней двери.
28	30 A	Зональный модуль правой задней двери.
29	15 A	Регулируемые педали.
30	5 A	Модуль управления буксировкой прицепа.
31	10 A	Задний модуль климат-контроля. Модуль переключения режимов движения. Переключатель управления ландшафтом. Модуль радиочастотного приемопередатчика. переключатель 4х4.
32	20 A	Модуль управления звуком.
33	-	Не используется.
34	30 A	Реле запуска/запуска.
35	5 A	Не использовался (запасной).
36	15 A	Модуль обработки изображений А. Модуль автоматической помощи при парковке. Зажимной модуль непрерывного контроля.
37	20 A	Подогрев руля.
38	30А СВ	Левый задний электростеклоподъемник. Задний правый электростеклоподъемник.

Блок предохранителей в моторном отсеке

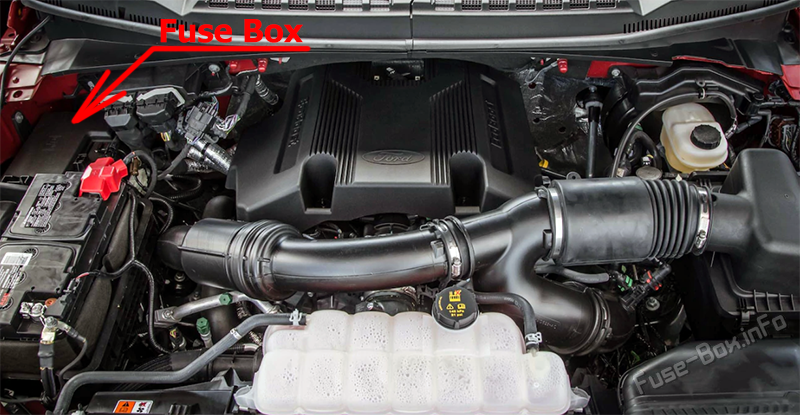

Расположение блока предохранителей

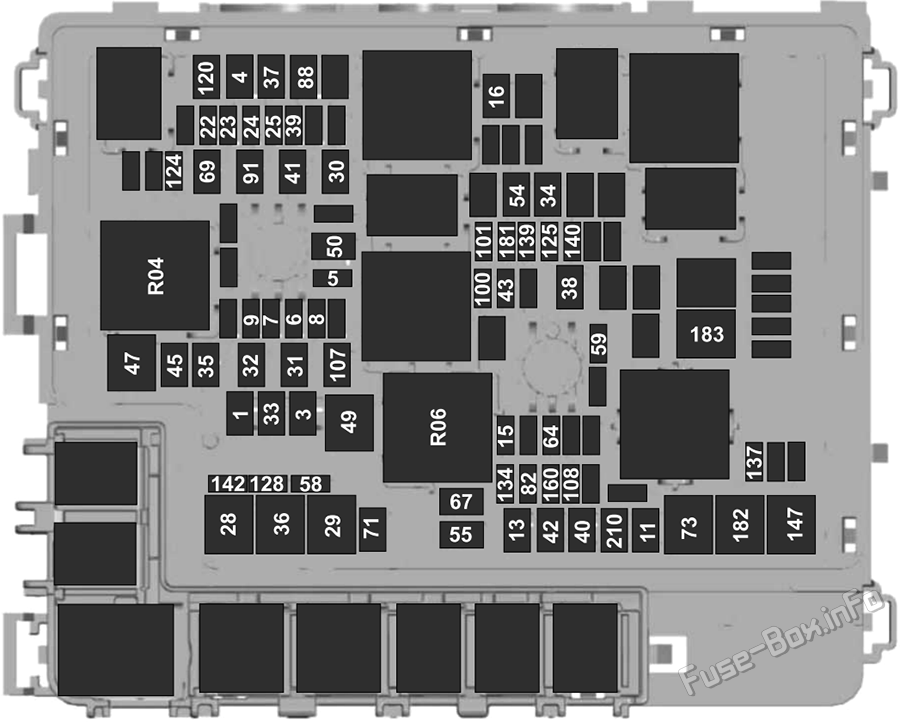

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (2022 г.)

№	Amp.	Защищенный компонент
1	30 A	Блок управления кузовом 1.
3	30 A	Блок управления кузовом 2.
4	30 A	Топливный насос.
5	5 A	Реле модуля управления силовым агрегатом.
6	20 A	Мощность автомобиля 1.
7	25 A	Мощность автомобиля 2.
8	20 A	Мощность автомобиля 3.
9	20 A	Мощность автомобиля 4.
11	30 A	Реле стартера.
13	40 A	Мотор переднего вентилятора.
15	20 A	Рог.
16	20 A	Насос омывателя лобового стекла.
22	10 A	Электронный усилитель руля работает/начинает подачу.
23	10 A	Антиблокировочная система тормозов запуска/старта подачи.
24	10 A	Модуль управления силовым агрегатом. Модуль управления трансмиссией.
25	10 A	Камера заднего вида. Подача запуска/запуска датчика качества воздуха.
28	50 A	Насос антиблокировочной тормозной системы.
29	50 A	Клапаны антиблокировочной тормозной системы.
30	30 A	Моторы водительского сиденья.
31	30 A	Моторы пассажирского сиденья.
32	20 A	Точка питания 1.
33	20 A	Точка питания 2.
34	20 A	Точка питания 3.
35	20 A	Точка питания 4.
36	40 A	Инвертор.
37	30 A	Сиденья с климат-контролем (со стороны пассажира).
38	30 A	Сиденья с климат-контролем (со стороны водителя).
39	20 A	Модуль второго ряда сидений.
40	40 A	Подножки с электроприводом.
41	30 A	Модуль задней двери с электроприводом.
42	30 A	Блок управления тормозами прицепа.
43	5 A	Не использовался (запасной).
45	20 A	Точка питания 5.
47	50 A	Электрический вентилятор 1.
49	50 A	Электрический вентилятор 2.
50	40 A	Обогрев заднего стекла.
54	40 A	Дифференциал повышенного трения с электронным управлением.
55	30 A	Реле габаритных огней прицепа.
58	10 A	Фонари заднего хода прицепа.
59	20 A	Не использовался (запасной).
64	25 A	Модуль полного привода 1.
67	15 A	Запуск/запуск передачи.
69	30 A	Левый мотор стеклоочистителя.
71	20 A	Реле стеклоочистителя заднего стекла.
73	50 A	Модуль сиденья с электроприводом складывания — третий ряд.
82	25 A	Модуль полного привода 2.
88	40 A	Вспомогательный вентилятор.
91	20 A	Питание модуля освещения прицепа.
100	25 A	Левая фара.
101	25 A	Правая фара.
107	30 A	Зарядка аккумулятора прицепа.
108	20 A	Точечные светильники (полицейские).
120	15 A	Топливные форсунки.
124	5 A	Модуль датчика дождя.
125	5 A	Интеллектуальное зарядное устройство USB 1.
128	7,5 А	Семейная развлекательная система.
134	20 A	Многоконтурное реле сидений.
137	20 A	Расширенный модуль систем помощи водителю. Подключенная камера.
139	5 A	Интеллектуальное зарядное устройство USB 2.
140	5 A	Интеллектуальное зарядное устройство USB 3.
142	5 A	Интеллектуальное зарядное устройство USB 5.
147	40 A	Реле вентилятора интеркулера.
160	10 A	Интеллектуальный разъем канала передачи данных.
181	5 A	Не использовался (запасной).
182	60 A	Модуль управления дверью водителя.
183	60 A	Модуль управления пассажирской дверью.
210	30 A	Старт-стоп модуля управления кузовным оборудованием.
R04		Реле электровентилятора 1.
R06		Реле электровентилятора 3.
