Предохранители и реле Ford Explorer (1996-2001)
Схемы относятся к указанным годам и вариантам Ford Explorer (1996-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

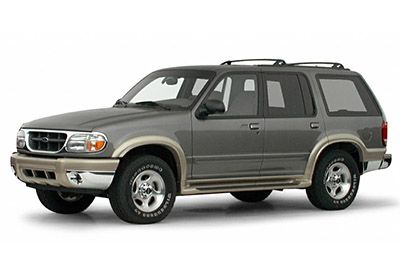

Расположение предохранителей Ford Explorer 1996-2001 гг.
Предохранители прикуривателя (розетка) в Ford Explorer являются предохранитель №17 (прикуриватель) в блоке предохранителей панели приборов и предохранитель №3 (разъем питания) в блоке предохранителей моторного отсека (1996-1997 гг.). С 1998 года – предохранители №17 (прикуриватель) и №22 (розетка дополнительного питания) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

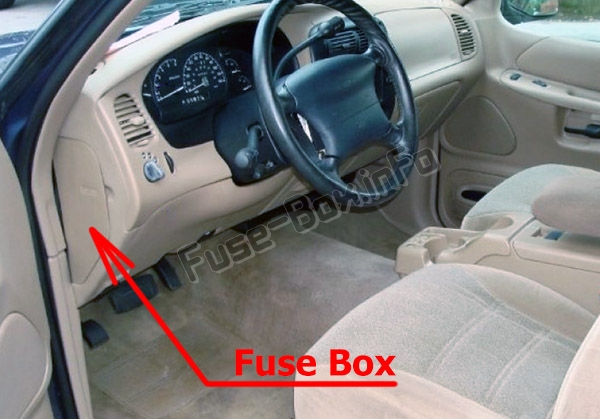

Панель предохранителей расположена с левой стороны приборной панели, обращенной к двери со стороны водителя.

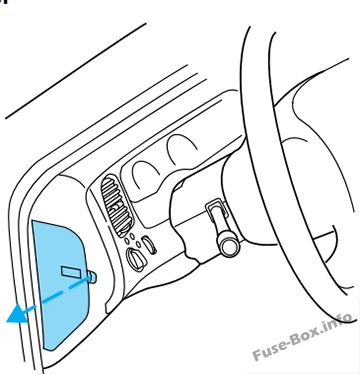

Потяните крышку панели наружу, чтобы получить доступ к предохранителям.
Моторного отсека

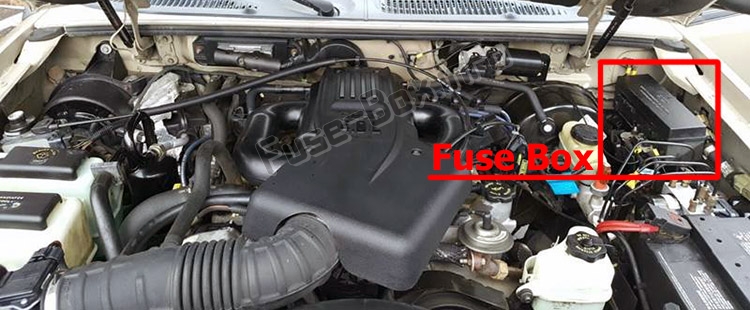

Распределительная коробка расположена в моторном отсеке рядом с аккумуляторной батареей.
Схемы блока предохранителей
Схемы блока предохранителей
1996

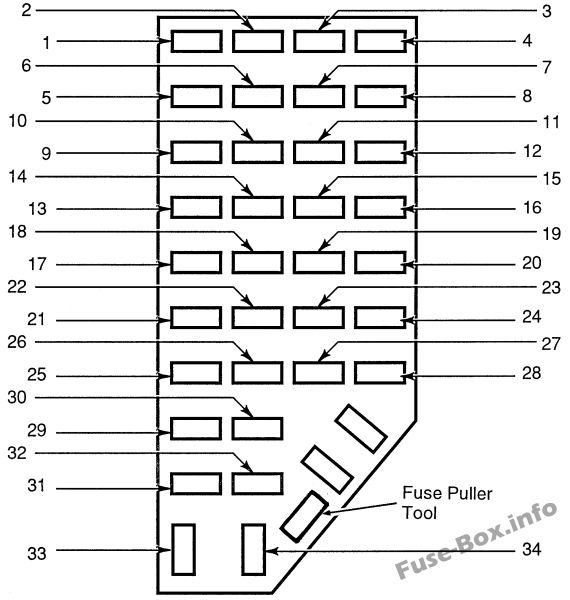

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7,5 А | Силовое зеркало. Мощность антенны |
| 2 | 7,5 А | Стоп-сигнал с высоким креплением |
| 3 | 15 ампер | Габаритные огни |
| 4 | 10 ампер | Левая фара |
| 5 | 10 ампер | БД система |
| 6 | 7,5 А | Система подушек безопасности. Реле вентилятора |
| 7 | 7,5 А | Подвздошная кость, переключатели |
| 8 | 10 ампер | Правая фара. Система противотуманных фар |
| 9 | 10 ампер | память ЕАТС. Память сиденья. Центр сообщений. Мобильный телефон |
| 10 | 7,5 А | система ЕАТК. Задний вентилятор. Контроль скорости. система ГЕМ. Блокировка тормоза. Потолочная консоль. Автоматическое управление плавностью хода |
| 11 | 7,5 А | Сигнальные лампы |
| 12 | 10 ампер | Передний/задний омыватель |
| 13 | 15 ампер | система ПКМ. Стоп-сигналы. 4 колеса. Антиблокировочный тормоз. Контроль скорости. Буксировка прицепа |
| 14 | 10 ампер | Антиблокировочная система |
| 15 | 7,5 А | Система подушек безопасности. Генератор |
| 16 | 30 ампер | Передний стеклоочиститель |
| 17 | 15 ампер | Зажигалка |
| 18 | 15 ампер | Система кондиционирования |
| 19 | 25 ампер | Катушка зажигания. система ПКМ |
| 20 | 7,5 А | Радио. Силовая антенна. система ГЕМ. Анти-вор. Мобильный телефон |
| 21 | 15 ампер | Аварийные фонари |
| 22 | 10 ампер | Поворотники |
| 23 | 10 ампер | Система заднего стеклоочистителя |
| 24 | 10 ампер | Реле стартера |
| 25 | 7,5 А | Спидометр. система драгоценных камней |
| 26 | 10 ампер | Повышающая передача 4R44E/4R55E. система ДХО. Резервные лампы. 4 колеса. Задний антиобледенитель |
| 27 | 15 ампер | Лампа под капотом. Огни карты. Лампа в перчатках. Купольная лампа. Козырек лампы. Дополнительная задержка. Диммерный переключатель подвздошной кости.. Система 4x4 |
| 28 | 7,5 А | Сиденье с памятью. система драгоценных камней |
| 29 | 10 ампер | Аудио система |
| 30 | - | Не используется |
| 31 | 7,5 А | Доп. система воздуходувки |
| 32 | 7,5 А | Зеркало с подогревом. Подогреваемая подсветка |
| 33 | 15 ампер | Лампы дальнего света |
| 34 | 7,5 А | аудиосистема люкс |

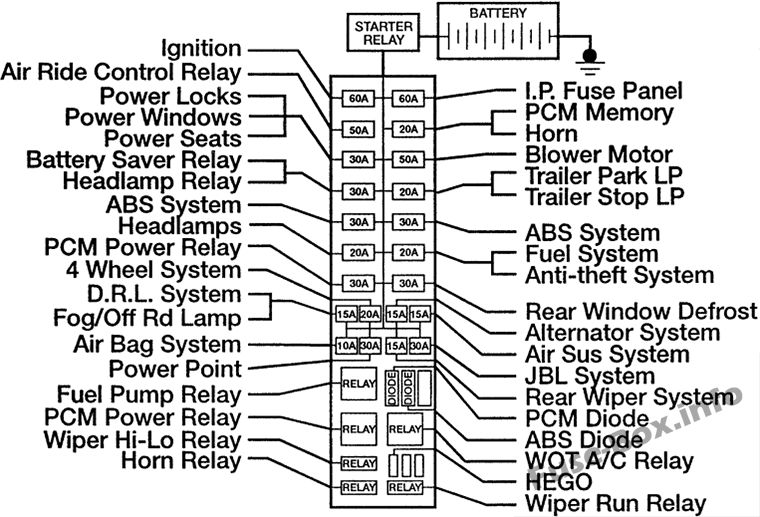

Моторного отсека
1997
Пассажирский салон
| № | Номинал, Ампер | Схемы защищены |
|---|---|---|
| 1 | 7,5 ампер | Зеркало с электроприводом, антенна с электроприводом |
| 2 | 7,5 ампер | Тормозной фонарь с высоким креплением |
| 3 | 15 ампер | Стояночный фонарь, датчики комбинации приборов |
| 4 | 10 ампер | Левая фара, предупреждение о перегоревшей лампе |
| 5 | 10 ампер | БД система |
| 6 | 7,5 ампер | Система подушек безопасности, реле вентилятора, EATC |
| 7 | 7,5 ампер | Переключатели освещения |
| 8 | 10 ампер | Правая фара, система противотуманных фар, ДХО, предупреждение о перегоревшей лампе |
| 9 | 10 ампер | Система EATC, память сидений, центр сообщений, сотовый телефон, автолампы |
| 10 | 7,5 ампер | Система EATC, задний вентилятор, контроль скорости, система GEM, блокировка тормозов, потолочная консоль, автоматический контроль плавности хода, предупреждение о перегоревшей лампе |
| 11 | 7,5 ампер | Сигнальные лампы, автолампа |
| 12 | 10 ампер | Передний омыватель, задний омыватель и стеклоочиститель |
| 13 | 15 ампер | Система PCM, стоп-сигналы, полный привод, антиблокировочная система тормозов, контроль скорости, буксировка прицепа |
| 14 | 10 ампер | Антиблокировочная система |
| 15 | 7,5 ампер | Система Air Hag, комбинация приборов |
| 16 | 30 ампер | Реле работы стеклоочистителя |
| 17 | 25 ампер | Зажигалка |
| 18 | 15 ампер | Система кондиционирования |
| 19 | 25 ампер | Катушка зажигания, система PCM |
| 20 | 7,5 ампер | Радио, силовая антенна, система GEM, защита от кражи, сотовый телефон |
| 21 | 15 ампер | Мигалка поворота/аварийки |
| 22 | 10 ампер | Поворотники |
| 23 | 10 ампер | Система заднего стеклоочистителя |
| 24 | 10 ампер | Реле стартера |
| 25 | 7,5 ампер | Спидометр, система GEM |
| 26 | 10 ампер | 5R55E/4R70W повышающая передача, система ДХО, фонари заднего хода, полный привод, обогреватель заднего стекла |
| 27 | 10 ампер | Подкапотная лампа, фонари карты, лампа перчаточного ящика, плафон, лампы козырька, дополнительная задержка, диммер освещения, система 4x4 |
| 28 | 7,5 ампер | Сиденье с памятью, система GEM |
| 29 | 10 ампер | Аудио система |
| 30 | - | Не используется |
| 31 | 7,5 ампер | Система заднего обдува |
| 32 | 7,5 ампер | Обогрев зеркал, обогрев заднего стекла |
| 33 | 15 ампер | Лампы дальнего света |
| 34 | 7,5 ампер | аудиосистема люкс |

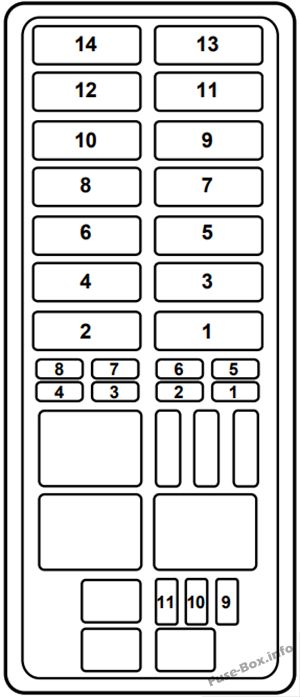

Моторного отсека
| № | Сила тока | Цепи защищены |
|---|---|---|
| Макси предохранители | ||
| 1 | 30 | Обогрев заднего стекла |
| 2 | 30 | Реле питания ПКМ |
| 3 | 20 | Топливная система, противоугонная система |
| 4 | 20 | Фары |
| 5 | 30 | система АБС |
| 6 | 30 | система АБС |
| 7 | 20 | Трейлерный парк LP и трейлерный стоп LP |
| 8 | 30 | Реле энергосбережения и реле фар |
| 9 | 50 | Двигатель вентилятора |
| 10 | 30 | Замки с электроприводом, стеклоподъемники и сиденья с электроприводом |
| 11 | 20 | Память PCM и звуковой сигнал |
| 12 | 50 | Реле управления воздушным движением |
| 13 | 60 | Панель предохранителей панели приборов |
| 14 | 60 | Зажигание |
| Мини предохранители | ||
| 1 | 30 | система JBL |
| 2 | 15 | Система заднего стеклоочистителя |
| 3 | 30 | Силовая установка |
| 4 | 20 | система полного привода |
| 5 | 15 | Система пневматической подвески |
| 6 | 15 | Система генератора |
| 7 | 10 | Система подушек безопасности |
| 8 | 15 | ДХО/Противотуманные фары/Внедорожные фонари |
| 9 | - | Не используется |
| Макси предохранители | ||
| 10 | - | Не используется |
| 11 | 20 | система ХЕГО |

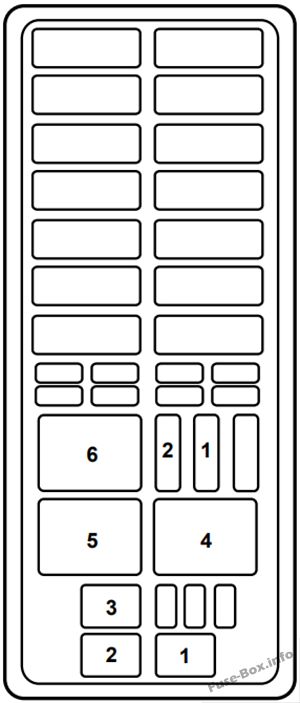

Назначение реле в распределительной коробке (1997 г.)
| Номер реле | Цепи подключены |
|---|---|
| 1 | Реле работы стеклоочистителя |
| 2 | Реле звукового сигнала |
| 3 | Реле стеклоочистителя HI/LO |
| 4 | WOT реле кондиционера |
| 5 | Реле питания ПКМ |
| 6 | Реле топливного насоса |
| Номер диода | |
| 1 | АБС-диод |
| 2 | диод ПКМ |
1998

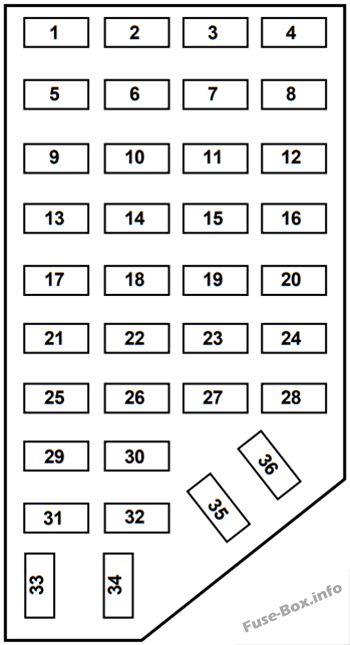

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7.5A | Переключатель зеркал с электроприводом, антенна с электроприводом |
| 2 | 7.5A | Реле электровентилятора, диагностический монитор подушек безопасности |
| 3 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | 10A | Левая фара |
| 5 | 10A | Разъем канала передачи данных (DLC) |
| 6 | 7.5A | Двигатель заднего вентилятора (без EATC) |
| 7 | 7.5A | Правый стоп/поворот буксирный соединитель прицепа |
| 8 | 10A | Правая фара, реле противотуманных фар |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Регулятор скорости/усилитель в сборе, датчик тормозного давления, общий электронный модуль (GEM), привод блокировки переключения передач, привод смесительной заслонки, A IC — нагреватель в сборе, мигалка |
| 11 | 7.5A | Приборный щиток |
| 12 | 7.5A | Реле стеклоподъемников, реле насоса омывателя |
| 13 | 20A | Датчик положения педали тормоза, датчик тормозного давления |
| 14 | 10A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), главное реле 4WABS |
| 15 | 7.5A | Приборный щиток |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 25A | Зажигалка |
| 18 | 25A | Реле разблокировки водителей, Реле разблокировки всех, Реле блокировки всех |
| 19 | 25A | Диод питания ПКМ |
| 20 | 7.5A | Модуль RAP, универсальный электронный модуль (GEM), радио, сотовый телефон |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20A | Вспомогательная розетка |
| 23 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7.5A | Общий электронный модуль (GEM), комбинация приборов, Securi-Lock |
| 26 | 10A | Реле энергосбережения, электронное реле переключения передач, реле освещения салона, реле стеклоподъемников, электронный модуль управления переключением передач |
| 27 | 15A | ДХО, выключатель фонарей заднего хода, датчик DTR, GEM, электропереключение передач |
| 28 | 7.5A | Общий электронный модуль (GEM), радио, сиденье с памятью |
| 29 | 25A | Радио |
| 30 | 15A | Реле стояночного фонаря/прицепа |
| 31 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| 32 | 10A | Зеркало с подогревом |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | 7.5A | Задняя встроенная панель управления, компакт-диск |
| 35 | 7.5A | Двигатель заднего вентилятора (с EATC) |
| 36 | 7.5A | Память EATC, компакт-диск, задняя встроенная панель управления, сиденье с памятью, центр сообщений |

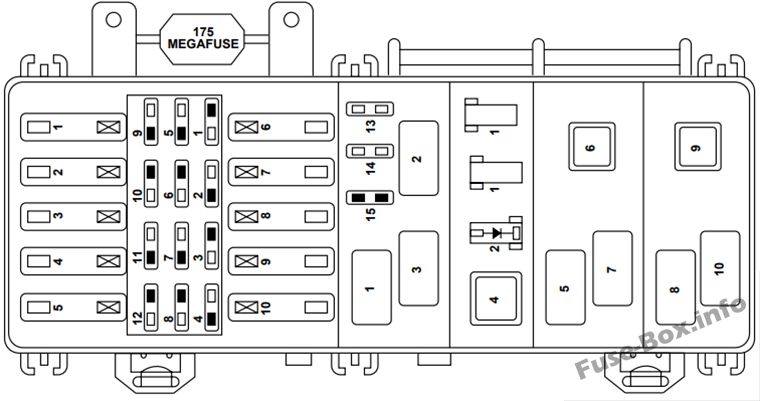

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей I/P |
| 2 | 40А** | Реле электродвигателя вентилятора |
| 3 | 50А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 30А** | Электростеклоподъемники, крыша Power Moon, сиденья с электроприводом |
| 5 | 50А** | Замок зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | НЕ ИСПОЛЬЗУЕТСЯ |
| 8 | 20А** | Переключатель ARC с автоматическим управлением ездой OffPOn Switch |
| 9 | 40А** | Реле автоматического управления плавностью хода |
| 10 | 30А** | Реле питания ПКМ |
| 1 | 10 А* | Реле кондиционера |
| 2 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| 3 | 30 А* | Подсветка с подогревом |
| 4 | 15A* | Противотуманные фары и дневные ходовые огни |
| 5 | 10 А* | Диагностический монитор подушки безопасности |
| 6 | 10 А* | Модуль управления силовым агрегатом |
| 7 | 30 А* | Модуль антиблокировочной системы 4 колес (4WABS) |
| 8 | 15A* | Мотор заднего стеклоочистителя |
| 9 | 20 А* | Реле топливного насоса и модуль RAP |
| 10 | 15A* | Реле звукового сигнала |
| 11 | 15A* | Реле стояночных фонарей и выключатель основного света |
| 12 | 30 А* | Выключатель основного освещения и многофункциональный переключатель |
| 13 | 15A* | Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30 А* | Генератор/регулятор напряжения |
| 15 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| Реле | ||
| 1 | - | Реле парковки дворников |
| 2 | - | Реле кондиционера |
| 3 | - | Реле высокого/низкого уровня стеклоочистителя |
| 4 | - | Реле питания ПКМ |
| 5 | - | Реле топливного насоса |
| 6 | - | Реле стартера |
| 7 | - | Реле звукового сигнала |
| 8 | - | Реле заднего дворника |
| 9 | - | Реле электродвигателя вентилятора |
| 10 | - | Реле заднего стеклоочистителя |
| Диод | ||
| 1 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| 1 | - | НЕ ИСПОЛЬЗУЕТСЯ |
| 2 | - | Электронный диод управления двигателем |
| * Мини-предохранители ** Макси-предохранители | ||
1999
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7.5A | Переключатель зеркал с электроприводом, антенна с электроприводом |
| 2 | 7.5A | Реле электровентилятора, диагностический монитор подушек безопасности |
| 3 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | 10A | Левая фара |
| 5 | 10A | Разъем канала передачи данных (DLC) |
| 6 | 7.5A | Двигатель заднего вентилятора (без EATC) |
| 7 | 7.5A | Правый стоп/поворот буксирный соединитель прицепа |
| 8 | 10A | Правая фара, реле противотуманных фар |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Узел регулятора скорости/усилителя, универсальный электронный модуль (GEM), привод блокировки переключения передач, привод заслонки смесителя, узел кондиционера и обогревателя, сигнальная лампа, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5A | Приборный щиток |
| 12 | 7.5A | Реле насоса омывателя, реле насоса заднего омывателя |
| 13 | 20A | Датчик положения педали тормоза, образец тормозного давления |
| 14 | 10A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), главное реле 4WABS |
| 15 | 7.5A | Приборный щиток |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 25A | Зажигалка |
| 18 | 25A | Реле разблокировки водителей, Реле разблокировки всех, Реле блокировки всех |
| 19 | 25A | Диод питания ПКМ |
| 20 | 7.5A | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7.5A | Общий электронный модуль (GEM), комбинация приборов, Securi-Lock |
| 26 | 10A | Реле энергосбережения, электронное реле переключения передач, реле освещения салона, электронный модуль управления переключением передач |
| 27 | 15A | ДХО, выключатель фонарей заднего хода, датчик DTR, электропереключение передач |
| 28 | 7.5A | Общий электронный модуль (GEM), радио, сиденье с памятью |
| 29 | 10A | Радио |
| 30 | 15A | Реле стояночного фонаря/прицепа |
| 31 | — | Не используется |
| 32 | 10A | Зеркало с подогревом |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | 7.5A | Задняя встроенная панель управления, компакт-диск |
| 35 | 7.5A | Двигатель заднего вентилятора (с EATC) |
| 36 | 7.5A | Память EATC, компакт-диск, задняя встроенная панель управления, сиденье с памятью, центр сообщений |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей I/P |
| 2 | 40А** | Реле электродвигателя вентилятора |
| 3 | 50А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 30А** | Электростеклоподъемники, крыша Power Moon, сиденья с электроприводом |
| 5 | 50А** | Замок зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Автоматическая система контроля плавности хода ARC Выключение/включение Swatch |
| 9 | 40А** | Реле автоматического управления плавностью хода |
| 10 | 30А** | Реле питания ПКМ |
| 1 | 10 А* | Реле кондиционера |
| 2 | 30A* | Сиденья с подогревом |
| 3 | 30A* | Подсветка с подогревом |
| 4 | 15 А* | Противотуманные фары и дневные ходовые огни |
| 5 | — | Не используется |
| 6 | 10 А* | Модуль управления силовым агрегатом |
| 7 | 30A* | Модуль антиблокировочной системы 4 колес (4WABS) |
| 8 | 15 А* | Мотор заднего стеклоочистителя |
| 9 | 20 А* | Реле топливного насоса и модуль RAP |
| 10 | 15 А* | Реле звукового сигнала |
| 11 | 15 А* | Реле стояночных фонарей и выключатель основного света |
| 12 | 30A* | Выключатель основного освещения и многофункциональный переключатель |
| 13 | 15 А* | Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30A* | ГенераторAfoltage Regulator |
| 15 | — | Не используется |
| 1 | — | Реле парковки дворников |
| 2 | — | Реле кондиционера |
| 3 | — | Реле высокого/низкого уровня стеклоочистителя |
| 4 | — | Реле питания ПКМ |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле звукового сигнала |
| 8 | — | Реле заднего дворника |
| 9 | — | Реле электродвигателя вентилятора |
| 10 | — | Реле заднего стеклоочистителя |
| 1 | — | Не используется |
| 1 | — | Не используется |
| 2 | — | Электронный диод управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
2000
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 7.5A | Переключатель зеркал с электроприводом, антенна с электроприводом, память 7 мест |
| 2 | 7.5A | Реле электровентилятора, диагностический монитор подушек безопасности |
| 3 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | 10A | Левая фара |
| 5 | 10A | Разъем канала передачи данных (DLC) |
| 6 | 7.5A | Двигатель заднего вентилятора (без EATC) |
| 7 | 7.5A | Правый стоп/поворот буксирный соединитель прицепа |
| 8 | 10A | Правая фара, реле противотуманных фар |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Узел регулятора скорости/усилителя, универсальный электронный модуль (GEM), привод блокировки переключения передач, привод заслонки смесителя, узел кондиционера и обогревателя, сигнальная лампа, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5A | Приборный щиток |
| 12 | 7.5A | Реле насоса омывателя, реле насоса заднего омывателя |
| 13 | 20A | Датчик положения педали тормоза, датчик тормозного давления |
| 14 | 10A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), главное реле 4WABS |
| 15 | 7.5A | Приборный щиток |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 25A | Зажигалка |
| 18 | 25A | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей, сиденья с электроприводом |
| 19 | 25A | Диод питания ПКМ |
| 20 | 7.5A | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7.5A | Общий электронный модуль (GEM), комбинация приборов, Securi-Lock |
| 26 | 10A | Реле энергосбережения, электронное реле переключения передач, реле освещения салона, электронный модуль управления переключением передач |
| 27 | 15A | ДХО, лампы заднего хода Swatch, датчик DTR, электрическое переключение передач |
| 28 | 7.5A | Общий электронный модуль (GEM), радио, сиденье с памятью |
| 29 | 25A | Радио |
| 30 | 15A | Реле стояночного фонаря/прицепа |
| 31 | — | Не используется |
| 32 | 10A | Зеркало с подогревом |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | 7.5A | Задняя встроенная панель управления, компакт-диск |
| 35 | 7.5A | Двигатель заднего вентилятора (с EATC) |
| 36 | 7.5A | Память EATC, компакт-диск, задняя встроенная панель управления, сиденье с памятью, центр сообщений |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 60А** | Панель предохранителей I/P |
| 2 | 40 А** | Реле электродвигателя вентилятора |
| 3 | 50А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 30А** | Электростеклоподъемники, крыша Power Moon, сиденья с электроприводом |
| 5 | 50А** | Замок зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Пневматическая подвеска |
| 9 | 40 А** | Пневматическая подвеска |
| 10 | 30А** | Реле питания ПКМ |
| 1 | 10 А* | Реле кондиционера |
| 2 | 30A* | Сиденья с подогревом |
| 3 | 30A* | Подсветка с подогревом |
| 4 | 15A* | Противотуманные фары и дневные ходовые огни |
| 5 | — | Не используется |
| 6 | 10 А* | Модуль управления силовым агрегатом |
| 7 | 30A* | Модуль антиблокировочной системы 4 колес (4WABS) |
| 8 | 15A* | Мотор заднего стеклоочистителя |
| 9 | 20A* | Реле топливного насоса и модуль RAP |
| 10 | 15A* | Реле звукового сигнала |
| 11 | 15A* | Реле стояночных фонарей и выключатель основного света |
| 12 | 30A* | Выключатель основного освещения и многофункциональный переключатель |
| 13 | 15A* | Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30A* | Генератор/регулятор напряжения |
| 15 | — | Не используется |
| 1 | — | Реле парковки дворников |
| 2 | — | Реле кондиционера |
| 3 | — | Реле высокого/низкого уровня стеклоочистителя |
| 4 | — | Реле питания ПКМ |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле звукового сигнала |
| 8 | — | Реле заднего дворника |
| 9 | — | Реле электродвигателя вентилятора |
| 10 | — | Реле заднего стеклоочистителя |
| 1 | — | Не используется |
| 1 | — | ДРЛ Диод |
| 2 | — | Электронный диод управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
2001
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7.5A | Переключатель зеркал с электроприводом, антенна с электроприводом, сиденье с памятью |
| 2 | 7.5A | Реле электровентилятора, диагностический монитор подушек безопасности |
| 3 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | 10A | Левая фара |
| 5 | 10A | Разъем канала передачи данных (DLC) |
| 6 | 7.5A | Двигатель заднего вентилятора (без EATC) |
| 7 | 7.5A | Правый стоп/поворот буксирный соединитель прицепа |
| 8 | 10A | Правая фара, реле противотуманных фар |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Узел регулятора скорости/усилителя, универсальный электронный модуль (GEM), привод блокировки переключения передач, привод заслонки смесителя, узел кондиционера и обогревателя, сигнальная лампа, потолочная консоль, модуль выравнивания нагрузки |
| 11 | 7.5A | Приборный щиток |
| 12 | 7.5A | Реле насоса омывателя, реле насоса заднего омывателя |
| 13 | 20 A | Датчик положения педали тормоза, датчик тормозного давления |
| 14 | 10A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), главное реле 4WABS |
| 15 | 7.5A | Приборный щиток |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 25A | Зажигалка |
| 18 | 25A | Реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей, сиденья с электроприводом |
| 19 | 25A | Диод питания ПКМ |
| 20 | 7.5A | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20 A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7.5A | Общий электронный модуль (GEM), комбинация приборов, Securi-Lock |
| 26 | 10A | Реле энергосбережения, электронное реле переключения передач, реле освещения салона, электронный модуль управления переключением передач |
| 27 | 15A | ДХО, выключатель фонарей заднего хода, датчик DTR, электропереключение передач |
| 28 | 7.5A | Общий электронный модуль (GEM), радио, сиденье с памятью |
| 29 | 25A | Радио |
| 30 | 15A | Реле стояночного фонаря/прицепа |
| 31 | — | Не используется |
| 32 | 10A | Зеркало с подогревом |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | 7.5A | Задняя встроенная панель управления, компакт-диск |
| 35 | 7.5A | Двигатель заднего вентилятора (с EATC) |
| 36 | 7.5A | Память EATC, компакт-диск, задняя встроенная панель управления, сиденье с памятью, центр сообщений |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 60А** | Предохранители Панель предохранителей I/P 1, 9 и 13 |
| 2 | 40А** | Реле электродвигателя вентилятора |
| 3 | 50А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 30А** | Power Moon Roof, задержка реле аксессуаров |
| 5 | 50А** | Замок зажигания, реле стартера |
| 6 | 20А** | Реле раздаточной коробки |
| 7 | — | Не используется |
| 8 | 20А** | Пневматическая подвеска |
| 9 | 40А** | Пневматическая подвеска |
| 10 | 30А** | Реле питания ПКМ |
| 1 | 10 А* | Реле кондиционера |
| 2 | 30A* | Сиденья с подогревом |
| 3 | 30A* | Подсветка с подогревом |
| 4 | 15 А* | Противотуманные фары и дневные ходовые огни |
| 5 | — | Не используется |
| 6 | 10 А* | Модуль управления силовым агрегатом |
| 7 | 30A* | Модуль антиблокировочной системы 4 колес (4WABS) |
| 8 | 15 А* | Мотор заднего стеклоочистителя |
| 9 | 20A* | Реле топливного насоса и модуль RAP |
| 10 | 15 А* | Реле звукового сигнала |
| 11 | 15 А* | Реле стояночных фонарей и выключатель основного света |
| 12 | 30A* | Выключатель основного освещения и многофункциональный переключатель |
| 13 | 15 А* | Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30A* | ГенераторAfoltage Regulator |
| 15 | — | Не используется |
| 1 | — | Реле парковки дворников |
| 2 | — | Реле кондиционера |
| 3 | — | Реле высокого/низкого уровня стеклоочистителя |
| 4 | — | Реле питания ПКМ |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле звукового сигнала |
| 8 | — | Реле заднего дворника |
| 9 | — | Реле электродвигателя вентилятора |
| 10 | — | Реле заднего стеклоочистителя |
| 1 | — | Не используется |
| 1 | — | ДРЛ Диод |
| 2 | — | Электронный диод управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
