Предохранители и реле Ford Explorer (2002-2005)
Схемы относятся к указанным годам и вариантам Ford Explorer (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

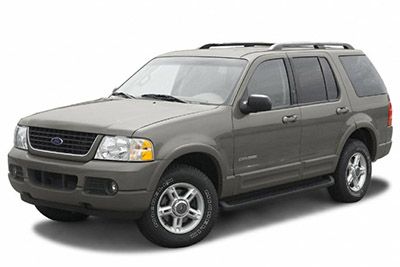

Расположение предохранителей Форд Эксплорер 2002-2005 гг.
Предохранители прикуривателя (розетка) Это предохранитель №24 (прикуриватель) в блоке предохранителей панели приборов и предохранители №7 (розетка №2), №9 (разъем питания №1) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

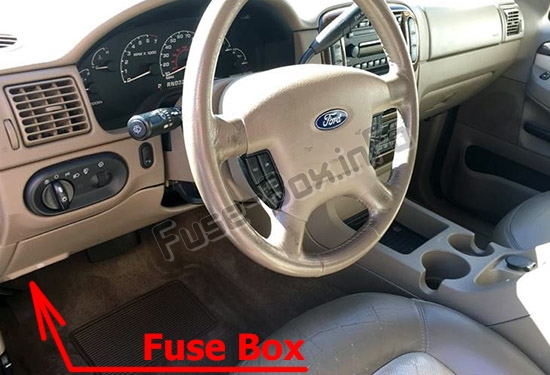

Пассажирский салон
Панель предохранителей расположена под панелью приборов со стороны водителя.
Панель предохранителей в салоне (верхняя сторона)
Эти реле расположены на обратной стороне панели предохранителей в салоне.
Потяните крышку панели наружу, чтобы получить доступ к предохранителям.

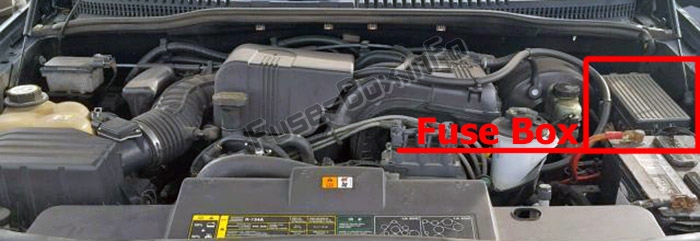

Моторного отсека
Распределительная коробка расположена в моторном отсеке.

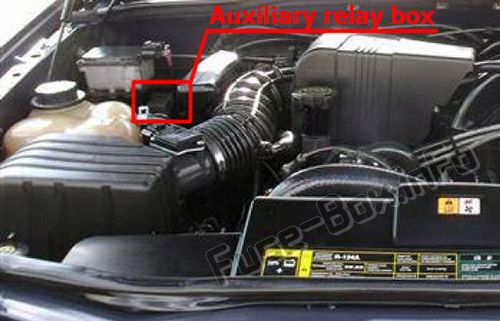

Вспомогательный релейный блок
Блок реле находится в нише переднего правого крыла.
Задний блок реле
Блок реле расположен на панели обшивки задней четверти со стороны пассажира.
Схемы блока предохранителей
Схемы блока предохранителей
2003

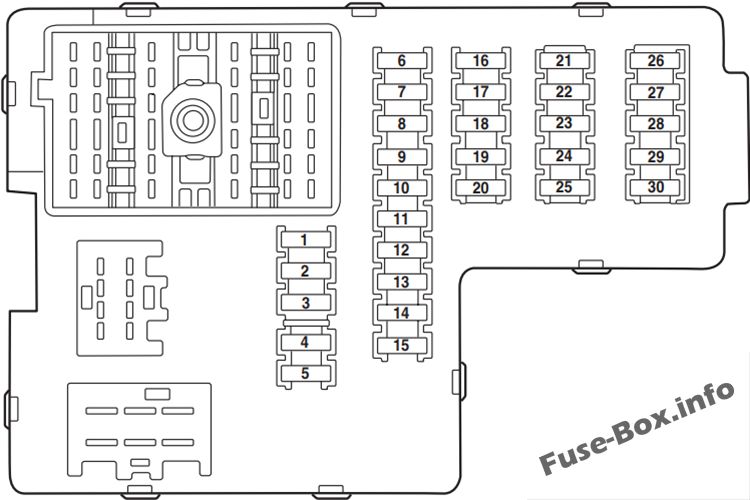

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Модуль сиденья с памятью, сиденье водителя с электроприводом |
| 2 | 20A | Подогрев сидений, люк |
| 3 | 20A | Радио, Усилитель, ДВД |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот, опасности) |
| 6 | 10A | Правый рог |
| 7 | 15A | Зеркала с подогревом |
| 8 | — | Не используется (запасной) |
| 9 | — | Не используется (запасной) |
| 10 | 10A | Катушка реле обогревателя подсветки, модуль обогрева сиденья, контакт муфты кондиционера |
| 11 | — | Не используется (запасной) |
| 12 | 5A | модуль 4x4 |
| 13 | 5A | Переключатель отмены овердрайва, гибкий датчик уровня топлива |
| 14 | 5A | модуль ПАТС |
| 15 | 5A | Модуль заднего стеклоочистителя, Кластер, TPMS |
| 16 | 5A | Электрозеркала, Ручной климат-контроль, TPMS |
| 17 | 15A | Задержка в соотв. катушка, экономия заряда батареи, лампа в перчаточном ящике, плафоны освещения 2-го ряда |
| 18 | 10A | Левый рог |
| 19 | 10A | RCM |
| 20 | 5A | Переключатель сиденья водителя, переключатель памяти, модуль сиденья водителя, BSM, датчик солнечной нагрузки |
| 21 | 5A | Комбинация приборов, компас, сигнальная катушка |
| 22 | 10A | АБС, IVD-контроллер |
| 23 | 15A | Переключатель положения педали тормоза, реле включения тормоза водителя, резервный переключатель отключения круиз-контроля |
| 24 | 15A | Прикуриватель, OBD II |
| 25 | 5A | Привод Mode-Temperature для дополнительного климат-контроля, катушка зарядки аккумуляторной батареи прицепа |
| 26 | 7.5A | Помощь при парковке, блокировка переключения тормозов, катушка реле ламп приближения, переключатель IVD |
| 27 | 7.5A | Электрохроматическое зеркало, Цифровой датчик дальности передачи - лампы заднего хода |
| 28 | 5A | Радио (Пуск)/DVD (Пуск) |
| 29 | 10A | Цифровой датчик дальности передачи, питание PWR на предохранитель №28 (пусковое питание) |
| 30 | 5A | Дневные ходовые огни (DRL), дистанционный соленоид, климат-контроллер DEATC, ручной климат-контроль, ручной привод смесителя температуры климат-контроля |

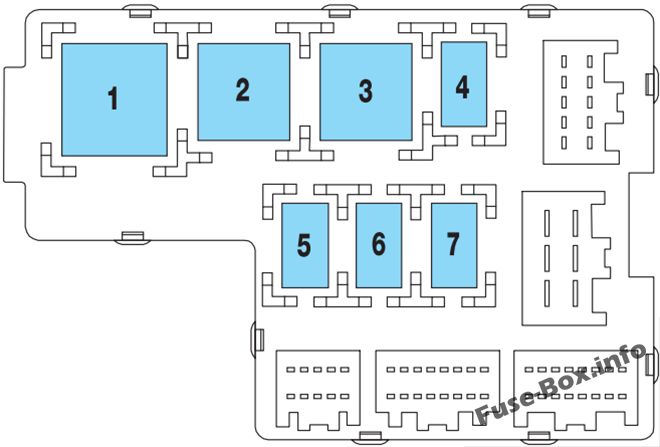

Пассажирский салон (верхняя сторона)
| № | Описание |
|---|---|
| Реле 1 | Реле мигалки |
| Реле 2 | Задняя разморозка |
| Реле 3 | Дополнительное реле с задержкой |
| Реле 4 | Open |
| Реле 5 | Экономия заряда батареи |
| Реле 6 | Open |
| Реле 7 | Open |

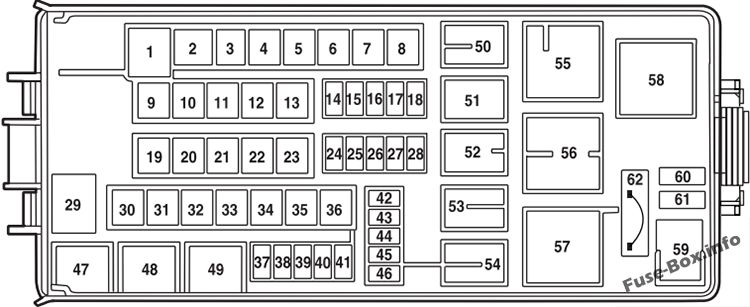

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | PJB |
| 2 | 30А** | BSM |
| 3 | — | Не используется |
| 4 | 30А** | Задняя разморозка |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | 60А** | Аксессуар с задержкой |
| 7 | 20А** | Точка питания №2 |
| 8 | — | Не используется |
| 9 | 20А** | Точка питания №1 |
| 10 | 30А** | Модуль АБС (клапаны) |
| 11 | 40А** | PTEC |
| 12 | 50А** | Реле зажигания, реле стартера |
| 13 | 40А** | Аккумулятор для прицепа, Сигналы поворота для прицепа |
| 14 | 10 А* | Дневные ходовые огни (ДХО) (Канада) |
| 15 | 15 А* | Память (PCM/DEATC/кластер) |
| 16 | 15 А* | Переключатель фар, переключатель противотуманных фар |
| 17 | 20 А* | 4х4 (в-бат 2) |
| 18 | 20 А* | 4х4 (в-бат 1) |
| 19 | 20А** | Реле дальнего света |
| 20 | 30А** | Электрический тормоз |
| 21 | 30А** | Мотор переднего стеклоочистителя |
| 22 | 20А** | Ближний свет |
| 23 | 30А** | Замок зажигания |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 15 А* | Топливный насос |
| 27 | 20 А* | Буксировочные фонари прицепа |
| 28 | 20 А* | Реле звукового сигнала |
| 29 | 60А** | PJB |
| 30 | 20А** | Мотор заднего стеклоочистителя |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30А** | Вспомогательный двигатель вентилятора |
| 34 | 30А** | Пассажирское сиденье с электроприводом, регулируемые педали |
| 35 | — | Не используется |
| 36 | 40А** | Двигатель вентилятора |
| 37 | 15 А* | Реле муфты кондиционера, коробка передач |
| 38 | 15A* | Катушка на штекере |
| 39 | 15 А* | Форсунки, Реле топливного насоса |
| 40 | 15 А* | мощность ПТЭК |
| 41 | 15 А* | ХЕГО, ВМВ, КМС, ПТЭК |
| 42 | 10 А* | Правый ближний свет |
| 43 | 10 А* | Левый ближний свет |
| 44 | 15 А* | Передние противотуманные фары |
| 45 | 2A* | Датчик тормозного давления (ABS) |
| 46 | 20 А* | Дальний свет |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле противотуманных фар |
| 51 | — | Реле DRL (Канада/реле AdvanceTrac (США) |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПТЭК |
| 58 | — | Реле зажигания |
| 59 | — | Реле включения тормоза водителя (только автомобили с системой AdvanceTrac) |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30А СВ | Автоматический выключатель электрических стеклоподъемников |
| * Мини-предохранители ** Картриджные предохранители Maxi |
Вспомогательный релейный блок
| № | Описание |
|---|---|
| Реле 64 | Реле AdvanceTrac |
| Реле 65 | Open |
| Реле 66 | Open |

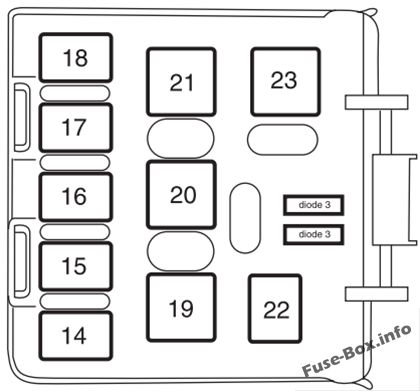

Задний блок реле
| № | Описание |
|---|---|
| Реле 14 | Не используется |
| Реле 15 | Фонари заднего хода прицепа |
| Реле 16 | Не используется |
| Реле 17 | Не используется |
| Реле 18 | Не используется |
| Реле 19 | Парковочные фонари для прицепа |
| Реле 20 | Зарядка аккумуляторной батареи прицепа |
| Реле 21 | Не используется |
| Реле 22 | Фонари приближения |
| Реле 23 | Не используется |
| Диод 3 | Не используется |
| Диод 4 | Не используется |
2004
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 30A | Модуль сиденья с памятью, сиденье водителя с электроприводом |
| 2 | 20A | Люк |
| 3 | 20A | Радио, Усилитель, ДВД |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот, опасности) |
| 6 | 10A | Звонок по ключу |
| 7 | 15A | Зеркала с подогревом |
| 8 | 5A | PCV с подогревом (только двигатель 4,0 л) |
| 9 | 15A | Не используется |
| 10 | 10A | Обмотка реле подсветки с подогревом, контакт муфты кондиционера |
| 11 | 20A | Сиденья с подогревом |
| 12 | 5A | 4x4 (переключатель) |
| 13 | 5A | Переключатель отмены овердрайва |
| 14 | 5A | PATS |
| 15 | 5A | Модуль заднего стеклоочистителя, Кластер |
| 16 | 5A | Электрозеркала, Ручной климат-контроль, TPMS |
| 17 | 15A | Катушка вспомогательного реле с задержкой/катушка и контакт энергосбережения/лампы для чтения и перчаточного ящика |
| 18 | 10A | Гибкий топливный насос |
| 19 | 10A | Модуль управления системой пассивной безопасности (RCM) |
| 20 | 5A | Переключатель сиденья водителя с памятью, модуль сиденья водителя, модуль безопасности кузова (BSM), светодиод PATS |
| 21 | 5A | Комбинация приборов, компас, сигнальная катушка |
| 22 | 10A | АБС, IVD-контроллер |
| 23 | 15A | Не используется |
| 24 | 15A | Прикуриватель, OBD II, Нейтральное буксирование |
| 25 | 5A | Привод Mode-Temperator для вспомогательного климат-контроля, катушка реле заряда аккумуляторной батареи прицепа, TPMS |
| 26 | 7.5A | Система помощи при парковке задним ходом, блокировка переключения тормозов, переключатель IVD |
| 27 | 7.5A | Зеркало с автоматическим затемнением, Цифровой датчик дальности передачи, Лампы заднего хода |
| 28 | 5A | Радио (Старт) |
| 29 | 10A | Цифровой датчик дальности передачи, питание PWR на предохранитель №28 (пусковое питание) |
| 30 | 5A | Дневные ходовые огни (DRL), климат-контроль DEATC, ручной климат-контроль, ручной привод регулировки температуры смесителя климат-контроля |
Пассажирский салон (верхняя сторона)
| № | Описание |
|---|---|
| Реле 1 | Реле мигалки |
| Реле 2 | Задняя разморозка |
| Реле 3 | Дополнительное реле с задержкой |
| Реле 4 | Open |
| Реле 5 | Экономия заряда батареи |
| Реле 6 | Open |
| Реле 7 | Open |
Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | 60А** | ПДБ №1 |
| 2 | 30А** | BSM |
| 3 | — | Не используется |
| 4 | 30А** | Задняя разморозка |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | 60А** | Аксессуары с задержкой, электрические стеклоподъемники, аудиосистема |
| 7 | 20А** | Точка питания №2 |
| 8 | 30А** | двигатель 4х4 переключения |
| 9 | 20А** | Точка питания №1 |
| 10 | 30А** | Модуль АБС (клапаны) |
| 11 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 12 | 50А** | Реле зажигания, реле стартера |
| 13 | 40А** | Зарядка аккумулятора прицепа, указатели поворота прицепа |
| 14 | 10 А* | Дневные ходовые огни (ДХО) (Канада) |
| 15 | 15 А* | Память (PCM/DEATC/Cluster), лампы освещения салона |
| 16 | 15 А* | Габаритные огни, стояночные фонари для авто, катушка реле передних противотуманных фар |
| 17 | 5A* | Двухскоростной 4х4 (катушки реле) |
| 18 | 20 А* | PCM с односкоростной системой управления крутящим моментом (TOD) или двухскоростной 4x4 |
| 19 | 20А** | Реле дальнего света |
| 20 | 30А** | Электрический тормозной модуль прицепа |
| 21 | 30А** | Мотор переднего стеклоочистителя |
| 22 | 20А** | Ближний свет, Автолампа |
| 23 | 30А** | Замок зажигания |
| 24 | — | Не используется |
| 25 | 15 А* | Тормоз вкл-выкл |
| 26 | 20 А* | Топливный насос |
| 27 | 20 А* | Фонари для буксировки прицепа, Резервное копирование прицепа |
| 28 | 20 А* | Реле звукового сигнала |
| 29 | 60А** | ПДБ №2 |
| 30 | 20А** | Мотор заднего стеклоочистителя |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30А** | Вспомогательный двигатель вентилятора |
| 34 | 30А** | Пассажирское сиденье с электроприводом, регулируемые педали (без памяти) |
| 35 | — | Не используется |
| 36 | 40А** | Двигатель вентилятора |
| 37 | 15 А* | Реле муфты кондиционера, коробка передач |
| 38 | 15 А* | Катушка на свече (только двигатель 4,6 л), катушка зажигания (только двигатель 4,0 л) |
| 39 | 15 А* | Форсунки, катушка реле топливного насоса |
| 40 | 15 А* | мощность ПКМ |
| 41 | 15 А* | HEGO, VMV, CMS, диод PCM, ESM, CVS |
| 42 | 10 А* | Правый ближний свет |
| 43 | 10 А* | Левый ближний свет |
| 44 | 15 А* | Передние противотуманные фары |
| 45 | 2A* | Реле тормозного давления (автомобили не AdvanceTrac) |
| 46 | 20 А* | Дальний свет |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле передних противотуманных фар |
| 51 | — | Реле ДХО (Канада) |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПКМ |
| 58 | — | Реле зажигания |
| 59 | — | Реле стоп-сигналов AdvanceTrac |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30А СВ | Автоматический выключатель электрических стеклоподъемников |
| * Мини-предохранители ** Картриджные предохранители |
Вспомогательный релейный блок
| № | Описание |
|---|---|
| Реле 64 | ТВво-скоростной мотор 4х4 по часовой стрелке |
| Реле 65 | Двухскоростной двигатель 4x4 против часовой стрелки |
| Реле 66 | Open |
Задний блок реле
| № | Описание |
|---|---|
| Реле 14 | Не используется |
| Реле 15 | Фонари заднего хода прицепа |
| Реле 16 | Не используется |
| Реле 17 | Не используется |
| Реле 18 | Не используется |
| Реле 19 | Парковочные фонари для прицепа |
| Реле 20 | Зарядка аккумуляторной батареи прицепа |
| Реле 21 | Не используется |
| Реле 22 | Не используется |
| Реле 23 | Не используется |
| Диод 3 | Не используется |
| Диод 4 | Не используется |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание панели предохранителей в салоне |
|---|---|---|
| 1 | 30A | Модуль сиденья с памятью, сиденье водителя с электроприводом, поясничная опора водителя с электроприводом |
| 2 | 20A | Люк |
| 3 | 20A | Радио, Усилитель, ДВД |
| 4 | 5A | Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот, опасности) |
| 6 | 10A | Звонок по ключу |
| 7 | 15A | Зеркала с подогревом |
| 8 | 5A | PCV с подогревом (только двигатель 4,0 л) |
| 9 | 15A | Не используется |
| 10 | 10A | Обмотка реле подсветки с подогревом, контакт муфты кондиционера |
| 11 | 20A | Сиденья с подогревом |
| 12 | 5A | 4x4 (переключатель) |
| 13 | 5A | Переключатель отмены овердрайва |
| 14 | 5A | PATS |
| 15 | 5A | Модуль заднего стеклоочистителя, Кластер |
| 16 | 5A | Электрозеркала, Ручной климат-контроль, TPMS |
| 17 | 15A | Катушка вспомогательного реле с задержкой/катушка и контакт энергосбережения/лампы для чтения и перчаточного ящика |
| 18 | 10A | Гибкий топливный насос |
| 19 | 10A | Модуль управления системой пассивной безопасности (RCM) |
| 20 | 5A | Переключатель сиденья водителя с памятью, модуль сиденья водителя, модуль безопасности кузова (BSM), светодиод PATS |
| 21 | 5A | Комбинация приборов, компас, сигнальная катушка |
| 22 | 10A | АБС, IVD-контроллер |
| 23 | 15A | Не используется |
| 24 | 15A | Прикуриватель, OBD II, Нейтральное буксирование |
| 25 | 5A | Привод Mode-Temperator для вспомогательного климат-контроля, катушка реле заряда аккумуляторной батареи прицепа, TPMS |
| 26 | 7.5A | Система помощи при парковке задним ходом, блокировка переключения тормозов, переключатель IVD |
| 27 | 7.5A | Зеркало с автоматическим затемнением, Цифровой датчик дальности передачи, Лампы заднего хода |
| 28 | 5A | Радио (Старт) |
| 29 | 10A | Цифровой датчик дальности передачи, питание PWR на предохранитель №28 (пусковое питание) |
| 30 | 5A | Дневные ходовые огни (DRL), климат-контроль DEATC, ручной климат-контроль, ручной привод регулировки температуры смесителя климат-контроля |
Пассажирский салон (верхняя сторона)
| № | Описание |
|---|---|
| Реле 1 | Реле мигалки |
| Реле 2 | Задняя разморозка |
| Реле 3 | Дополнительное реле с задержкой |
| Реле 4 | Open |
| Реле 5 | Экономия заряда батареи |
| Реле 6 | Open |
| Реле 7 | Open |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | ПДБ №1 |
| 2 | 30А** | BSM |
| 3 | — | Не используется |
| 4 | 30А** | Задняя разморозка |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | 60А** | Аксессуары с задержкой, электрические стеклоподъемники, аудиосистема |
| 7 | 20А** | Точка питания №2 |
| 8 | 30А** | двигатель 4х4 переключения |
| 9 | 20А** | Точка питания №1 |
| 10 | 30А** | Модуль АБС (клапаны) |
| 11 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 12 | 50А** | Реле зажигания, реле стартера |
| 13 | 40А** | Зарядка аккумулятора прицепа, указатели поворота прицепа |
| 14 | 10 А* | Дневные ходовые огни (ДХО) (Канада) |
| 15 | 15 А* | Память (PCM/DEATC/Cluster), лампы освещения салона |
| 16 | 15 А* | Габаритные огни, стояночные фонари для авто, катушка реле передних противотуманных фар |
| 17 | 5A* | Двухскоростной 4х4 (катушки реле) |
| 18 | 20 А* | PCM с двухскоростным сцеплением 4x4 |
| 19 | 20А** | Реле дальнего света |
| 20 | 30А** | Электрический тормозной модуль прицепа |
| 21 | 30А** | Мотор переднего стеклоочистителя |
| 22 | 20А** | Ближний свет, Автолампа |
| 23 | 30А** | Замок зажигания, диод PCM |
| 24 | — | Не используется |
| 25 | 15 А* | Тормоз вкл-выкл |
| 26 | 20 А* | Топливный насос |
| 27 | 20 А* | Фонари для буксировки прицепа, Резервные фонари для буксировки прицепа |
| 28 | 20 А* | Реле звукового сигнала |
| 29 | 60А** | ПДБ №2 |
| 30 | 20А** | Мотор заднего стеклоочистителя |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30А** | Вспомогательный двигатель вентилятора |
| 34 | 30А** | Пассажирское сиденье с электроприводом, регулируемые педали (без памяти) |
| 35 | — | Не используется |
| 36 | 40А** | Двигатель вентилятора |
| 37 | 15 А* | Реле муфты кондиционера, коробка передач |
| 38 | 15 А* | HEGO, ВМВ, CMS, ЕСМ, CVS |
| 39 | 15 А* | Форсунки, катушка реле топливного насоса |
| 40 | 15 А* | мощность ПКМ |
| 41 | 15 А* | Катушка на свече (только двигатель 4,6 л), катушка зажигания (только двигатель 4,0 л) |
| 42 | 10 А* | Правый ближний свет |
| 43 | 10 А* | Левый ближний свет |
| 44 | 15 А* | Передние противотуманные фары |
| 45 | 2A* | Реле тормозного давления (автомобили не AdvanceTrac) |
| 46 | 20 А* | Дальний свет |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле передних противотуманных фар |
| 51 | — | Реле ДХО (Канада) |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПКМ |
| 58 | — | Реле зажигания |
| 59 | — | Не используется |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30А СВ | Автоматический выключатель электрических стеклоподъемников |
| * Мини-предохранители ** Картриджные предохранители |
Вспомогательный релейный блок
| № | Описание |
|---|---|
| Реле 64 | ТВво-скоростной мотор 4х4 по часовой стрелке |
| Реле 65 | Двухскоростной двигатель 4x4 против часовой стрелки |
| Реле 66 | Open |
Задний блок реле
| № | Описание |
|---|---|
| Реле 14 | Не используется |
| Реле 15 | Фонари заднего хода прицепа |
| Реле 16 | Не используется |
| Реле 17 | Не используется |
| Реле 18 | Не используется |
| Реле 19 | Парковочные фонари для прицепа |
| Реле 20 | Зарядка аккумуляторной батареи прицепа |
| Реле 21 | Не используется |
| Реле 22 | Не используется |
| Реле 23 | Не используется |
| Диод 3 | Не используется |
| Диод 4 | Не используется |
