Предохранители и реле Ford Explorer (2006-2010)
Схемы относятся к указанным годам и вариантам Ford Explorer (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Эксплорер 2006-2010 гг.
Предохранители прикуривателя (розетка) в Ford Explorer Это предохранители №21 (Задняя розетка) и №25 (Передняя розетка/прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

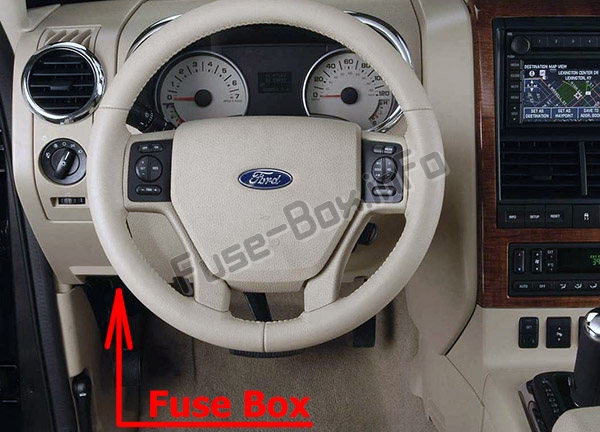

Пассажирский салон
Панель предохранителей расположена под панелью приборов со стороны водителя.

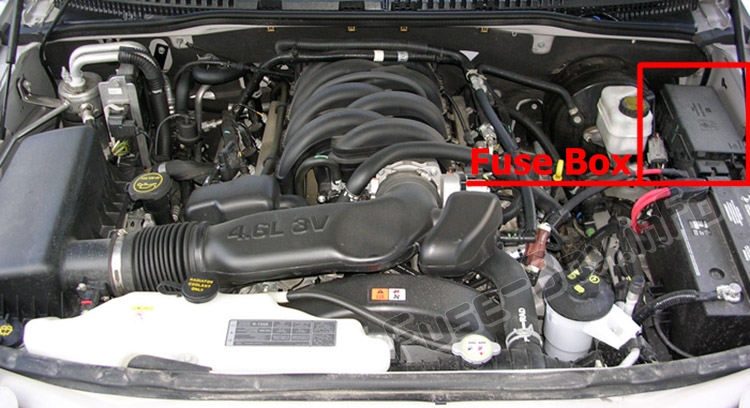

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2006

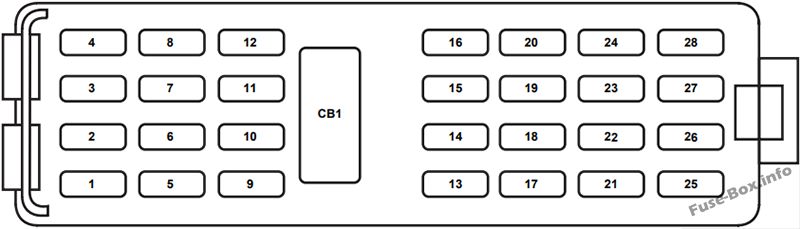

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Люк, Регулируемые педали, DSM, Поясничный двигатель с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 20A | разъем БД II |
| 5 | 5A | Люк |
| 6 | 20A | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери |
| 7 | 15A | Трейлер стоп/поворот |
| 8 | 15A | Мощность замка зажигания, ПАТС |
| 9 | 2A | 6R TCM/PCM (зажигание ПУСК/ПУСК), реле топливного насоса |
| 10 | 5A | Реле RUN/ACC переднего стеклоочистителя в PDB |
| 11 | 5A | Радио начало |
| 12 | 5A | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Зеркала с подогревом, Индикатор разморозки заднего стекла |
| 14 | 20A | Horn |
| 15 | 10A | Фонари заднего хода |
| 16 | 10A | Фонари заднего хода прицепа |
| 17 | 10A | RCM, лампа PAD, модуль OCS |
| 18 | 10A | Помощь при парковке задним ходом, Переключатель IVD, IVD, Модуль 4x4, Переключатель 4x4, Переключатели обогрева сидений, Компас, Электрохроматическое зеркало, Дополнительный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат, DEATC, Переключение тормозов |
| 21 | — | Не используется |
| 22 | 15A | Выключатель тормоза, стоп-сигналы, указатели поворота |
| 23 | 15A | Электропривод зеркал, Освещение салона, Подсветка луж, Экономия заряда батареи, Подсветка приборов, Homelink |
| 24 | 2A | Кластер, индикатор кражи |
| 25 | 15A | Парк прицепов, Электронный тормозной модуль прицепа |
| 26 | 15A | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением |
| 27 | 15A | Триколор стоп |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по обеим сторонам панели предохранителей в салоне. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC | |
| Реле 2 | Задняя разморозка | |
| Реле 3 | Парковые фонари | |
| Реле 4 | ПУСК/ПУСК |

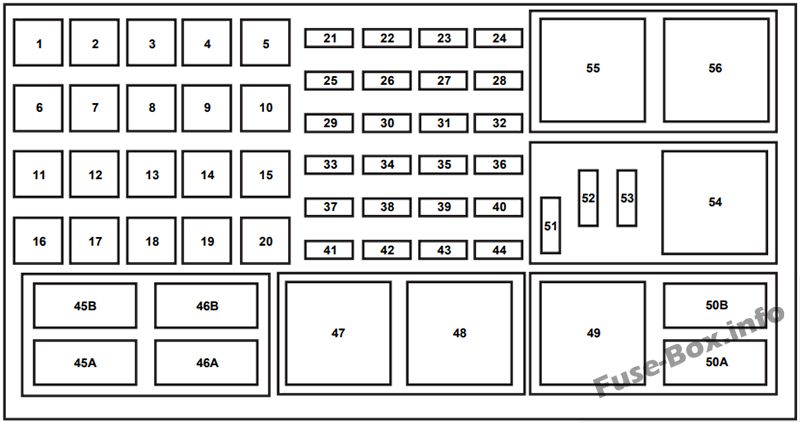

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | БАТТ 2 (SJB) |
| 2 | 50А** | БАТАРЕЯ 3 (SJB) |
| 3 | 50А** | БАТТ 1 (SJB) |
| 4 | 30А** | Топливный насос, Форсунки |
| 5 | 30А** | Сиденье третьего ряда (левое) |
| 6 | 40А** | IVD-модуль |
| 7 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30А** | Сиденье с электроприводом (правое) |
| 11 | 30А** | Стартер |
| 12 | 30А** | Сиденье третьего ряда (правое) |
| 13 | 30А** | Зарядное устройство для буксировки прицепа |
| 14 | 30А** | Память сидений (DSM) |
| 14 | 40А** | Места без памяти |
| 15 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 16 | 40А** | Двигатель вентилятора |
| 17 | 30А** | Электронные тормоза прицепа |
| 18 | 30А** | Вспомогательный двигатель вентилятора |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 20 А* | Задняя розетка |
| 22 | 20 А* | Сабвуфер |
| 23 | 20 А* | 4x4 |
| 24 | 10 А* | Модуль управления силовым агрегатом (PCM) KAP, вентиляция CAN |
| 25 | 20 А* | Передняя розетка/прикуриватель |
| 26 | 20 А* | модуль 4x4 |
| 27 | 20 А* | Модуль передачи 6R |
| 28 | 20 А* | Сиденья с подогревом |
| 29 | 20 А* | Фары (справа) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | IVD-модуль |
| 34 | 20 А* | Фары (левые) |
| 35 | 10 А* | Муфта переменного тока |
| 36 | — | Не используется |
| 37 | 30A* | Передний стеклоочиститель |
| 38 | 15 А* | 5р трансмиссия |
| 39 | 15 А* | мощность ПКМ |
| 40 | 15 А* | Муфта вентилятора, клапан PCV, реле муфты переменного тока, вентилятор GCC |
| 41 | 15 А* | СДАРС/DVD |
| 42 | 15 А* | Резервный выключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 А* | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) |
| 44 | 15 А* | Форсунки |
| 45A | — | Не используется |
| 45B | — | Реле вентилятора GCC |
| 46A | — | Не используется |
| 46B | — | Не используется |
| 47 | — | Передний стеклоочиститель |
| 48 | — | Реле ПКМ |
| 49 | — | Топливный насос |
| 50A | — | Противотуманные фары |
| 50B | — | Муфта переменного тока |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | Не используется |
| 54 | — | Зарядное устройство для прицепа |
| 55 | — | Стартер |
| 56 | — | воздуходувка |
| * Мини-предохранители ** Картриджные предохранители |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Люк, Регулируемые педали, DSM, Поясничный двигатель с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 20A | разъем БД II |
| 5 | 5A | Люк |
| 6 | 20A | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери |
| 7 | 15A | Трейлер стоп/поворот |
| 8 | 15A | Мощность замка зажигания, ПАТС |
| 9 | 2A | 6R TCM/PCM (зажигание ПУСК/ПУСК), реле топливного насоса |
| 10 | 5A | Реле RUN/ACC переднего стеклоочистителя в PDB |
| 11 | 5A | Радио начало |
| 12 | 5A | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Зеркала с подогревом, ручной климат-контроль, индикатор оттаивания заднего стекла |
| 14 | 20A | Horn |
| 15 | 10A | Фонари заднего хода |
| 16 | 10A | Фонари заднего хода прицепа |
| 17 | 10A | RCM, лампа PAD, модуль OCS |
| 18 | 10A | Помощь при парковке задним ходом, Переключатель IVD, IVD, Модуль 4x4, Переключатель 4x4, Переключатели обогрева сидений, Компас, Электрохроматическое зеркало, Дополнительный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат, DEATC, Переключение тормозов |
| 21 | — | Не используется |
| 22 | 15A | Выключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все указатели поворота |
| 23 | 15A | Лампы для салона, Лампы для луж, Экономия заряда батареи, Подсветка приборов, Homelink |
| 24 | 10A | Кластер, индикатор кражи |
| 25 | 15A | Парк прицепов, Электронный тормозной модуль прицепа |
| 26 | 15A | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по обеим сторонам панели предохранителей в салоне. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC | |
| Реле 2 | Задняя разморозка | |
| Реле 3 | Парковые фонари | |
| Реле 4 | ПУСК/ПУСК |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | БАТТ 2 (SJB) |
| 2 | 50А** | БАТАРЕЯ 3 (SJB) |
| 3 | 50А** | БАТТ 1 (SJB) |
| 4 | 30А** | Топливный насос, Форсунки |
| 5 | 30А** | Сиденье третьего ряда (левое) |
| 6 | 40А** | IVD-модуль |
| 7 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 8 | 40А** | Обогрев лобового стекла (левое) |
| 9 | 40А** | Обогрев лобового стекла (справа) |
| 10 | 30А** | Сиденье с электроприводом (правое) |
| 11 | 30А** | Стартер |
| 12 | 30А** | Сиденье третьего ряда (правое) |
| 13 | 30А** | Зарядное устройство для буксировки прицепа |
| 14 | 30А** | Память сидений (DSM) |
| 14 | 40А** | Места без памяти |
| 15 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 16 | 40А** | Двигатель вентилятора |
| 17 | 30А** | Электронные тормоза прицепа |
| 18 | 30А** | Вспомогательный двигатель вентилятора |
| 19 | 30А** | Подножки |
| 20 | — | Не используется |
| 21 | 20 А* | Задняя розетка |
| 22 | 20 А* | Сабвуфер |
| 23 | 20 А* | 4x4 |
| 24 | 10 А* | Модуль управления силовым агрегатом (PCM) KAP, вентиляция CAN |
| 25 | 20 А* | Передняя розетка/прикуриватель |
| 26 | 20 А* | модуль 4x4 |
| 27 | 20 А* | Модуль передачи 6R |
| 28 | 20 А* | Подогрев сидений, Электрозеркала |
| 29 | 20 А* | Фары (справа) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 А* | Противотуманные фары |
| 32 | 5A* | Зеркала с электроприводом |
| 33 | 30A* | IVD-модуль |
| 34 | 20 А* | Фары (левые) |
| 35 | 10 А* | Муфта переменного тока |
| 36 | — | Не используется |
| 37 | 30A* | Передний стеклоочиститель |
| 38 | 15 А* | 5р трансмиссия |
| 39 | 15 А* | мощность ПКМ |
| 40 | 15 А* | Муфта вентилятора, клапан PCV, реле муфты переменного тока, вентилятор GCC |
| 41 | 15 А* | СДАРС/DVD |
| 42 | 15 А* | Резервный выключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15 А* | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) |
| 44 | 15 А* | Форсунки |
| 45A | — | Не используется |
| 45B | — | Реле вентилятора GCC |
| 46A | — | Не используется |
| 46B | — | Не используется |
| 47 | — | Реле переднего стеклоочистителя |
| 48 | — | Реле ПКМ |
| 49 | — | Реле топливного насоса |
| 50A | — | Реле противотуманных фар |
| 50B | — | Реле муфты переменного тока |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | Не используется |
| 54 | — | Реле зарядного устройства прицепа |
| 55 | — | Реле стартера |
| 56 | — | Реле вентилятора |
| * Мини-предохранители ** Картриджные предохранители |
2008
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Люк, Регулируемые педали, Сиденья с памятью, Поясничный двигатель с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио |
| 4 | 10A | разъем БД II |
| 5 | 5A | Люк, подсветка выключателя замка двери, зеркало заднего вида с микрофоном |
| 6 | 20A | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери |
| 7 | 15A | Трейлер стоп/поворот |
| 8 | 15A | Питание замка зажигания, PATS, кластер |
| 9 | 2A | 6R TCM/PCM (зажигание ПУСК/ПУСК), реле топливного насоса |
| 10 | 5A | Реле RUN/ACC переднего стеклоочистителя в PDB |
| 11 | 5A | Радио начало |
| 12 | 5A | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Зеркала с подогревом, ручной климат-контроль, индикатор оттаивания заднего стекла |
| 14 | 20A | Horn |
| 15 | 10A | Фонари заднего хода |
| 16 | 10A | Фонари заднего хода прицепа |
| 17 | 10A | RCM (фиксаторы), Пассажировместимость |
| 18 | 10A | Помощь при парковке задним ходом, Переключатель IVD, IVD, Модуль 4x4, Переключатель 4x4, Переключатели обогрева сидений, Компас, Электрохроматическое зеркало, Дополнительный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат, DEATC, Переключение тормозов |
| 21 | — | Не используется |
| 22 | 15A | Выключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все указатели поворота |
| 23 | 15A | Лампы для салона, Лампы для луж, Экономия заряда батареи, Подсветка приборов, Homelink |
| 24 | 10A | Кластер, индикатор кражи |
| 25 | 15A | Парковочные фонари для прицепа |
| 26 | 15A | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по обеим сторонам панели предохранителей в салоне. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC |

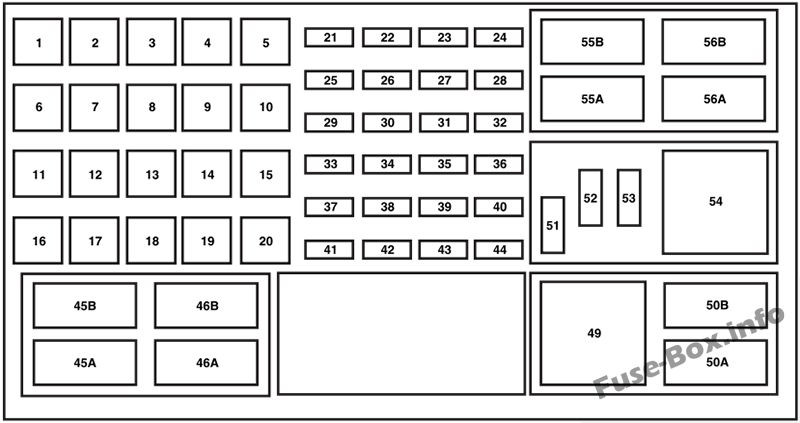

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | БАТТ 2 (SJB) |
| 2 | 50А** | БАТАРЕЯ 3 (SJB) |
| 3 | 50А** | БАТТ 1 (SJB) |
| 4 | 30А** | Топливный насос, Форсунки |
| 5 | 30А** | Сиденье третьего ряда (левое) |
| 6 | 40А** | насос АБС |
| 7 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 8 | 40А** | Обогрев лобового стекла (левое) |
| 9 | 40А** | Обогрев лобового стекла (справа) |
| 10 | 30А** | Сиденье с электроприводом (правое) |
| 11 | 30А** | Стартер |
| 12 | 30А** | Сиденье третьего ряда (справа) |
| 13 | 30А** | Зарядное устройство для буксировки прицепа |
| 14 | 30А** | Память сидений (DSM) |
| 14 | 40А** | Места без памяти |
| 15 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 16 | 40А** | Двигатель переднего вентилятора |
| 17 | 30А** | Электронные тормоза прицепа |
| 18 | 30А** | Вспомогательный двигатель вентилятора |
| 19 | 30А** | Подножки |
| 20 | 30А** | Мотор переднего стеклоочистителя |
| 21 | 20 А* | Задняя розетка |
| 22 | 20 А* | Сабвуфер |
| 23 | 20 А* | 4x4 |
| 24 | 10 А* | Модуль управления силовым агрегатом (PCM) Keep Alive Power, вентиляция адсорбера |
| 25 | 20 А* | Передняя розетка/прикуриватель |
| 26 | 20 А* | модуль 4x4 |
| 27 | 20 А* | Модуль трансмиссии 6R (только двигатель 4,6 л) |
| 28 | 20 А* | Сиденья с подогревом |
| 29 | 15 А* | Фары (справа) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 А* | Противотуманные фары |
| 32 | 5A* | Зеркала с электроприводом |
| 33 | 30A* | клапан АБС |
| 34 | 15 А* | Фары (левые) |
| 35 | 10 А* | Муфта переменного тока |
| 36 | 20 А* | Консольная корзина питания |
| 37 | 30A* | Мотор стеклоподъемника водителя |
| 38 | 15 А* | Трансмиссия 5R (только двигатель 4,0 л) |
| 39 | 15 А* | мощность ПКМ |
| 40 | 15 А* | Муфта вентилятора, клапан PCV (только двигатель 4.UL), реле муфты кондиционера, вентилятор GCC |
| 41 | 15 А* | SDARS, DVD, СИНХРОНИЗАЦИЯ |
| 42 | 15 А* | Резервный выключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1 (только двигатель 4,6 л), VCT2 (только двигатель 4,6 л), CMCV (только двигатель 4,6 л), CMS |
| 43 | 15 А* | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) |
| 44 | 15 А* | Форсунки |
| 45B | — | Реле вентилятора GCC |
| 45A | — | Не используется |
| 46B | — | Не используется |
| 46A | — | Не используется |
| 49 | — | Реле топливного насоса |
| 50B | — | Реле муфты кондиционера |
| 50A | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Муфта кондиционера (диод) |
| 53 | — | Интегрированный запуск одним касанием (OTIS) (диод) |
| 54 | — | Реле зарядного устройства прицепа |
| 55B | — | Реле переднего стеклоочистителя |
| 55A | — | Реле ПКМ |
| 56B | — | Реле стартера |
| 56A | — | Реле вентилятора |
| * Мини-предохранители ** Картриджные предохранители |
2009
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, Сиденья с памятью, Поясничный мотор с памятью |
| 2 | 5A | Питание микроконтроллера (SJB) |
| 3 | 20A | Радио, Навигационный усилитель |
| 4 | 10A | разъем БД II |
| 5 | 5A | Люк в крыше, подсветка выключателя дверного замка, зеркало заднего вида с микрофоном |
| 6 | 20A | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери |
| 7 | 15A | Трейлер стоп/поворот |
| 8 | 15A | Питание замка зажигания, PATS, кластер |
| 9 | 2A | 6R TCM/PCM (зажигание ПУСК/ПУСК), реле топливного насоса |
| 10 | 5A | Реле RUN/ACC переднего стеклоочистителя в PDB |
| 11 | 5A | Радио начало |
| 12 | 5A | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Зеркала с подогревом, ручной климат-контроль, индикатор оттаивания заднего стекла |
| 14 | 20A | Horn |
| 15 | 10A | Фонари заднего хода |
| 16 | 10A | Фонари заднего хода прицепа |
| 17 | 10A | RCM (фиксаторы), Пассажировместимость |
| 18 | 10A | Помощь при парковке задним ходом, Переключатель IVD, IVD, Модуль 4x4, Переключатель 4x4, Переключатели обогрева сидений, Компас, Электрохроматическое зеркало, Дополнительный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Ручной климат, DEATC, Переключение тормозов |
| 21 | — | Не используется |
| 22 | 15A | Выключатель тормоза, Двухцветные стоп-сигналы, CHMSL, Все указатели поворота |
| 23 | 15A | Лампы для салона, Лампы для луж, Экономия заряда батареи, Подсветка приборов, Homelink |
| 24 | 10A | Кластер, индикатор кражи |
| 25 | 15A | Парковочные фонари для прицепа |
| 26 | 15A | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Ручной/DEATC |
| CB1 | 25A | Окна |
| Следующие реле расположены по обеим сторонам панели предохранителей в салоне. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 50А** | БАТТ 2 (SJB) |
| 2 | 50А** | БАТАРЕЯ 3 (SJB) |
| 3 | 50А** | БАТТ 1 (SJB) |
| 4 | 30А** | Топливный насос, Форсунки |
| 5 | 30А** | Сиденье третьего ряда (левое) |
| 6 | 40А** | насос АБС |
| 7 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30А** | Сиденье с электроприводом (правое) |
| 11 | 30А** | Стартер |
| 12 | 30А** | Сиденье третьего ряда (правое) |
| 13 | 30А** | Зарядное устройство для буксировки прицепа |
| 14 | 30А** | Память сидений (DSM) |
| 14 | 40А** | Места без памяти |
| 15 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 16 | 40А** | Двигатель переднего вентилятора |
| 17 | 30А** | Электронные тормоза прицепа |
| 18 | 30А** | Вспомогательный двигатель вентилятора |
| 19 | 30А** | Подножки |
| 20 | 30А** | Мотор переднего стеклоочистителя |
| 21 | 20 А* | Задняя розетка |
| 22 | 20 А* | Сабвуфер |
| 23 | 20 А* | 4x4 |
| 24 | 10 А* | Модуль управления силовым агрегатом (PCM) Keep Alive Power, вентиляция адсорбера |
| 25 | 20 А* | Передняя розетка/прикуриватель |
| 26 | 20 А* | Модуль 4x4 (только двигатель 4,6 л) |
| 27 | 20 А* | Модуль трансмиссии 6R (только двигатель 4,6 л) |
| 28 | 20 А* | Сиденья с подогревом |
| 29 | 15 А* | Фары (справа) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15 А* | Противотуманные фары |
| 32 | 5A* | Зеркала с электроприводом |
| 33 | 30A* | клапан АБС |
| 34 | 15 А* | Фары (левые) |
| 35 | 10 А* | Муфта переменного тока |
| 36 | 20 А* | Консольная корзина питания |
| 37 | 30A* | Мотор стеклоподъемника водителя |
| 38 | 15 А* | Трансмиссия 5R (только двигатель 4,0 л) |
| 39 | 15 А* | мощность ПКМ |
| 40 | 15 А* | Муфта вентилятора, клапан PCV, реле муфты переменного тока, вентилятор GCC |
| 41 | 15 А* | SDARS, DVD, СИНХРОНИЗАЦИЯ |
| 42 | 15 А* | Резервный выключатель тормоза, EVMV, MAFS, HEGO, EVR, VCT1 (только двигатель 4,6 л), VCT2 (только двигатель 4,6 л), CMCV (только двигатель 4,6 л), CMS |
| 43 | 15 А* | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) |
| 44 | 15 А* | Форсунки |
| 45B | — | Реле вентилятора GCC |
| 45A | — | Не используется |
| 46B | — | Не используется |
| 46A | — | Не используется |
| 49 | — | Реле топливного насоса |
| 50B | — | Реле муфты кондиционера |
| 50A | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Интегрированный запуск одним касанием (OTIS) (диод) |
| 54 | — | Реле зарядного устройства прицепа |
| 55B | — | Реле переднего стеклоочистителя |
| 55A | — | Реле ПКМ |
| 56B | — | Реле стартера |
| 56A | — | Реле вентилятора |
| * Мини-предохранители ** Картриджные предохранители |
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 20A | Люк в крыше, Регулируемые педали, Сиденья с памятью, Поясничный двигатель |
| 2 | 5A | Мощность микроконтроллера |
| 3 | 20A | Радио, Навигационный усилитель, GPS-модуль |
| 4 | 10A | Разъем бортовой диагностики (OBD II) |
| 5 | 5A | Люк в крыше, подсветка выключателя дверного замка, зеркало заднего вида с автоматическим затемнением |
| 6 | 20A | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери |
| 7 | 15A | Трейлер стоп/поворот |
| 8 | 15A | Питание замка зажигания, Пассивная противоугонная система (PATS), Комбинация приборов |
| 9 | 2A | 6R Модуль управления коробкой передач/модуль управления силовым агрегатом (зажигание ПУСК/ПУСК), реле топливного насоса |
| 10 | 5A | Реле RUN/ACC переднего стеклоочистителя в распределительной коробке (PDB) |
| 11 | 5A | Радио начало |
| 12 | 5A | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15A | Зеркала с подогревом, ручной климат-контроль, индикатор оттаивания заднего стекла |
| 14 | 20A | Horn |
| 15 | 10A | Фонари заднего хода |
| 16 | 10A | Фонари заднего хода прицепа |
| 17 | 10A | Модуль управления системами пассивной безопасности, Занятость пассажиров |
| 18 | 10A | Система помощи при парковке задним ходом, переключатель Roll Stability Control™ (RSC®), RSC®, модуль 4x4, переключатель 4x4, переключатели обогрева сидений, дополнительный климат-контроль |
| 19 | — | Не используется |
| 20 | 10A | Система климат-контроля, Переключение тормозов |
| 21 | — | Не используется |
| 22 | 15A | Выключатель тормоза, Двухцветные стоп-сигналы, Высокий стоп-сигнал, Все указатели поворота |
| 23 | 15A | Лампы для салона, Лампы для луж, Экономия заряда батареи, Подсветка приборов, Homelink |
| 24 | 10A | Кластер, индикатор кражи |
| 25 | 15A | Парковочные фонари для прицепа |
| 26 | 15A | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением |
| 27 | 15A | Трехцветные стоп-сигналы |
| 28 | 10A | Климат-контроль |
| CB1 | 25A | Окна |
| Следующие реле расположены по обеим сторонам панели предохранителей в салоне. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 50А** | Питание аккумулятора 2 (панель предохранителей в салоне) |
| 2 | 50А** | Питание аккумулятора 3 (панель предохранителей в салоне) |
| 3 | 50А** | Питание аккумуляторной батареи 1 (панель предохранителей в салоне) |
| 4 | 30А** | Топливный насос, Форсунки |
| 5 | 30А** | Сиденье третьего ряда (левое) |
| 6 | 40 А** | Насос антиблокировочной тормозной системы (ABS) |
| 7 | 40 А** | Модуль управления силовым агрегатом (PCM) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 30А** | Сиденье с электроприводом (правое) |
| 11 | 30А** | Стартер |
| 12 | 30А** | Сиденье третьего ряда (правое) |
| 13 | 30А** | Зарядное устройство для буксировки прицепа |
| 14 | 30А** | Сиденья с памятью |
| 14 | 40А** | Места без памяти |
| 15 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 16 | 40А** | Двигатель переднего вентилятора |
| 17 | 30А** | Электронные тормоза прицепа |
| 18 | 30А** | Вспомогательный двигатель вентилятора |
| 19 | 30А** | Подножки |
| 20 | 30А** | Мотор переднего стеклоочистителя |
| 21 | 20A* | Задняя розетка |
| 22 | 20A* | Сабвуфер |
| 23 | 20A* | 4x4 |
| 24 | 10 А* | PCM - питание для поддержания жизни, вентиляция канистры |
| 25 | 20A* | Передняя розетка/прикуриватель |
| 26 | 20A* | Модуль 4x4 (только двигатель 4,6 л) |
| 27 | 20A* | Модуль трансмиссии 6R (только двигатель 4,6 л) |
| 28 | 20A* | Сиденья с подогревом |
| 29 | 15A* | Фары (справа) |
| 30 | 25A* | Задний стеклоочиститель |
| 31 | 15A* | Противотуманные фары |
| 32 | 5A* | Зеркала с электроприводом |
| 33 | 30A* | клапан АБС |
| 34 | 15A* | Фары (левые) |
| 35 | 10 А* | Муфта кондиционера |
| 36 | 20A* | Консольная корзина питания |
| 37 | 30A* | Мотор стеклоподъемника водителя |
| 38 | 15A* | Трансмиссия 5R (только двигатель 4,0 л) |
| 39 | 15A* | мощность ПКМ |
| 40 | 15A* | Муфта вентилятора, клапан принудительной вентиляции картера (PCV), реле муфты кондиционера |
| 41 | 15A* | Спутниковый радиомодуль, DVD, SYNC® |
| 42 | 15A* | Резервный выключатель тормоза, электронный клапан управления парами, датчик массового расхода воздуха, датчик кислорода в отработавших газах с подогревом (HEGO), EVR, регулируемая синхронизация фаз газораспределения (VCT)l (только для двигателя 4,6 л), VCT2 (только для двигателя 4,6 л), CMCV (4,6 только двигатель L), датчик контроля каталитического нейтрализатора |
| 43 | 15A* | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) |
| 44 | 15A* | Форсунки |
| 45B | — | Не используется |
| 45A | — | Не используется |
| 46B | — | Не используется |
| 46A | — | Не используется |
| 49 | — | Реле топливного насоса |
| 50B | — | Реле муфты кондиционера |
| 50A | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Интегрированный запуск в одно касание (OTIS) (диод) |
| 54 | — | Реле зарядного устройства прицепа |
| 55B | — | Реле переднего стеклоочистителя |
| 55A | — | Реле ПКМ |
| 56B | — | Реле стартера |
| 56A | — | Реле вентилятора |
| * Мини-предохранители ** Картриджные предохранители |
