Предохранители и реле Ford Explorer (2011-2015)
Схемы относятся к указанным годам и вариантам Ford Explorer (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Explorer 2011-2015
Предохранители прикуривателя (розетка) в Ford Explorer являются предохранитель №32 (разъем питания 110В переменного тока) в блоке предохранителей панели приборов и предохранители №9 (разъем питания №2 (консоль сзади)), №17 (разъем питания 110В переменного тока), №20 (разъем питания №1/ прикуриватель), №21 (розетка №3 (грузовой отсек)), №27 (розетка питания (консоль)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

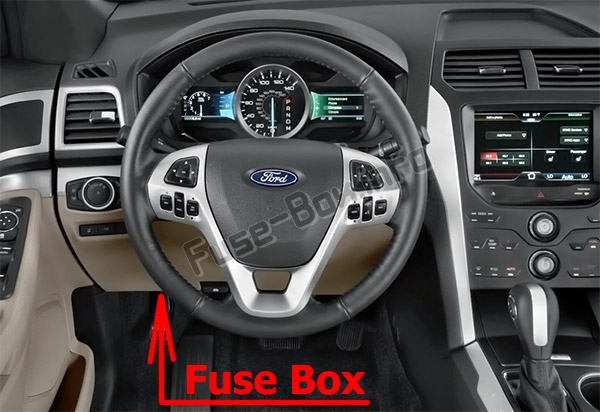

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

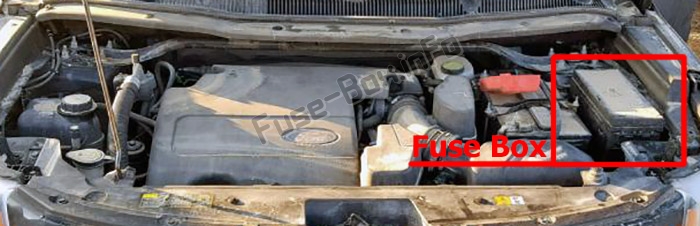

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2011

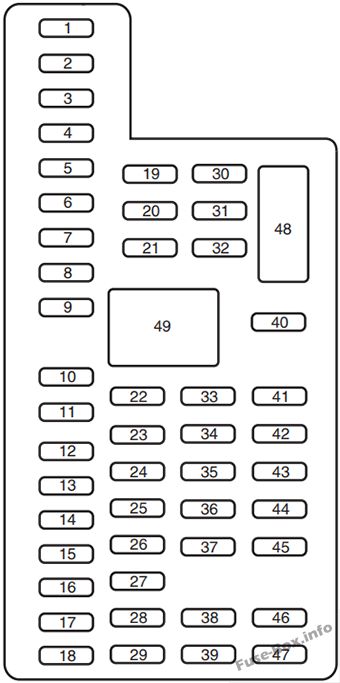

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Одно касание вверх/вниз переднего окна со стороны водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Одно касание вверх/вниз переднего окна со стороны пассажира |
| 4 | 10A | Лампы внутреннего освещения (потолочная консоль, 2-й ряд, груз), лампа перчаточного ящика, разблокировка сидений 2-го и 3-го ряда, лампы козырька |
| 5 | 20A | Усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логический канал модуля сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | 4-дюймовый дисплей радио (без SYNC®), логика задней двери с электроприводом, электронная отделочная панель |
| 10 | 10A | Реле работы/вспомогательного оборудования (стеклоочистители, задний омыватель), датчик дождя |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Плафоны освещения салона (потолочная консоль, 2-й ряд, грузовой отсек), лампы для луж, светодиодная подсветка контейнера на консоли, подсветка |
| 13 | 15A | Фонари правого поворота, правый стоп-сигнал прицепа (ТТ) |
| 14 | 15A | Лампы левого поворота, левые поворотники/стоп-сигналы TT |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокий стоп-сигнал |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), индикатор работы кнопки запуска, пассивная противоугонная система (PATS), пробуждение модуля управления силовым агрегатом (PCM), включение питания заднего сиденья |
| 19 | 20A | Мощность сиденья с памятью |
| 20 | 20A | Замки |
| 21 | 10A | Интеллектуальный доступ (IA), клавиатура |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления на рулевом колесе, IA, переключатель фар |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | ИА-модуль |
| 28 | 15A | Замок зажигания, кнопка запуска |
| 29 | 20A | Радио, 8-дюймовый многофункциональный экран SYNC®, модуль SYNC®, модуль системы глобального позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Контроллер буксирного тормоза прицепа |
| 32 | 15A | Розетка 110 В переменного тока, Зеркала с электроприводом складывания, Зеркала с электроприводом, Подъем/опускание передних окон одним касанием, Подсветка дверных замков |
| 33 | 10A | Датчик классификации пассажиров |
| 34 | 10A | Монитор слепых зон, Камера заднего вида, Система обнаружения заднего хода |
| 35 | 5A | Проекционный дисплей, Датчик влажности климат-контроля, Система управления рельефом местности, Переключатель спуска с холма, Переключатель фар IGN sense |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Модуль управления удерживающими устройствами |
| 38 | 10A | Зеркало заднего вида с автоматическим затемнением, люк в крыше |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Отмена овердрайва, буксировка / перевозка |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, левый и правый поворотники, зеркала заднего вида |
| 48 | Автоматический выключатель 30А | Задние электрические стеклоподъемники, электрические стеклоподъемники пассажира, одно касание (только со стороны водителя) |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |

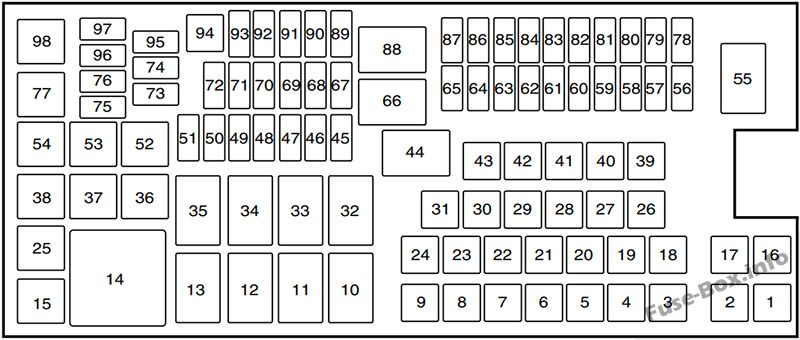

Моторного отсека
| № | Номинал, Ампер | Описание блока распределения питания |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, Передний омыватель |
| 5 | 50А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Лунная крыша |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Реле блокировки заднего сиденья 3-го ряда |
| 11 | — | Реле обогревателя заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | 40А** | Розетка 110 В переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Розетка №1/прикуриватель |
| 21 | 20А** | Точка питания №3 (грузовой отсек) |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумуляторной батареи буксировщика прицепа (ТТ) |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Power Point (консоль) |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Реле дополнительного электровентилятора |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов ТТ |
| 38 | — | Резервное реле ТТ |
| 39 | 40А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 40А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Реле левых стоп-сигналов ТТ |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20A* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Переключатель включения/выключения тормоза (BOO) |
| 60 | 10 А* | фонари заднего хода ТТ |
| 61 | 20A* | освобождение сиденья 2-го ряда |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | TT стоп-сигналы/поворотники |
| 64 | 15 А* | Задние дворники |
| 65 | 30A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20A* | Мощность транспортного средства (VPWR) № 2 (компоненты трансмиссии, связанные с выбросами) |
| 68 | 15 А* | VPWR #4 (катушки зажигания) |
| 69 | 15 А* | VPWR #1 (ПКМ) |
| 70 | 10 А* | VPWR #3 (катушка), модуль полного привода, муфта кондиционера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20A* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль (ACC) |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающая мощность PCM, реле PCM, соленоид вентиляции адсорбера |
| 87 | 5A* | Запустить/запустить |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем (EPAS) |
| 90 | 10 А* | PCM |
| 91 | 10 А* | ACC |
| 92 | 10 А* | Модуль ABS, установка EVAC и заправка |
| 93 | 5A* | Двигатель заднего вентилятора, обогреватель заднего стекла, реле заряда аккумулятора TT |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Одно касание вверх/вниз переднего окна со стороны водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Одно касание вверх/вниз переднего окна со стороны пассажира' |
| 4 | 10A | Лампы внутреннего освещения (потолочная консоль, 2-й ряд, груз), лампа перчаточного ящика, разблокировка сидений 2-го и 3-го ряда, лампы козырька |
| 5 | 20A | Усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логический канал модуля сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | 4-дюймовый радиодисплей, логика подъемных ворот с электроприводом, электронная панель отделки, базовый модуль SYNC® |
| 10 | 10A | Реле работы/вспомогательного оборудования (стеклоочистители, задний омыватель), датчик дождя |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Плафоны освещения салона (потолочная консоль, 2-й ряд, грузовой отсек), лампы для луж, светодиодная подсветка контейнера на консоли, подсветка |
| 13 | 15A | Фонари правого поворота, правый стоп-сигнал прицепа (ТТ) |
| 14 | 15A | Лампы левого поворота, левые поворотники/стоп-сигналы TT |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокий стоп-сигнал |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), индикатор работы кнопки запуска, пассивная противоугонная система (PATS), пробуждение модуля управления силовым агрегатом (PCM), включение питания заднего сиденья |
| 19 | 20A | Мощность сиденья с памятью |
| 20 | 20A | Замки |
| 21 | 10A | Интеллектуальный доступ (IA), клавиатура |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления на рулевом колесе, IA, переключатель фар |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | ИА-модуль |
| 28 | 15A | Замок зажигания, кнопка запуска |
| 29 | 20A | Радио, 8-дюймовый многофункциональный экран SYNC®, модуль SYNC®, модуль системы глобального позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Контроллер буксирного тормоза прицепа |
| 32 | 15A | Розетка 110 В переменного тока, Зеркала с электроприводом складывания, Зеркала с электроприводом, Подъем/опускание передних окон одним касанием, Подсветка дверных замков |
| 33 | 10A | Датчик классификации пассажиров |
| 34 | 10A | Монитор слепых зон, Камера заднего вида, Система обнаружения заднего хода |
| 35 | 5A | Проекционный дисплей, Датчик влажности климат-контроля, Система управления рельефом местности, Переключатель спуска с холма, Переключатель фар IGN sense |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Модуль управления удерживающими устройствами |
| 38 | 10A | Зеркало заднего вида с автоматическим затемнением, люк в крыше |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Отмена овердрайва, буксировка / перевозка |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, левый и правый поворотники, зеркала заднего вида |
| 48 | Автоматический выключатель 30А | Задние электрические стеклоподъемники, электрические стеклоподъемники пассажира, одно касание (только со стороны водителя) |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, Передний омыватель |
| 5 | 50А** | Антиблокировочная система тормозов CABS) насос |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Лунная крыша |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Реле блокировки заднего сиденья 3-го ряда |
| 11 | — | Реле обогревателя заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Не используется |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | 40А** | Розетка 110 В переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Розетка №1/прикуриватель |
| 21 | 20А** | Точка питания №3 (грузовой отсек) |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумуляторной батареи буксировщика прицепа (ТТ) |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Power Point (консоль) |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Реле дополнительного электровентилятора |
| 33 | — | Не используется |
| 34 | — | Реле электровентилятора |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов ТТ |
| 38 | — | Резервное реле ТТ |
| 39 | 40А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 40А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15A* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Реле левых стоп-сигналов ТТ |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15A* | Модуль управления коробкой передач |
| 57 | 20 А* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10A* | Датчик генератора |
| 59 | 10A* | Переключатель включения/выключения тормоза (BOO) |
| 60 | 10A* | фонари заднего хода ТТ |
| 61 | 20 А* | освобождение сиденья 2-го ряда |
| 62 | 10A* | Муфта кондиционера |
| 63 | 15A* | TT стоп-сигналы/поворотники |
| 64 | 15A* | Задние дворники |
| 65 | 30 А* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20 А* | Мощность транспортного средства (VPWR) № 2 (компоненты трансмиссии, связанные с выбросами) |
| 68 | 15A* | VPWR #4 (катушки зажигания) |
| 69 | 15A* | VPWR #1 (ПКМ) |
| 70 | 10A* | VPWR #3 (катушка), модуль полного привода, муфта кондиционера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20 А* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль (ACC) |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20 А* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающая мощность PCM, реле PCM, соленоид вентиляции адсорбера |
| 87 | 5A* | Запустить/запустить |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем (EPAS) |
| 90 | 10 А* | PCM, TCM, ECM (двигатель 2,0 л) |
| 91 | 10 А* | ACC |
| 92 | 10 А* | Модуль ABS, установка EVAC и заправка |
| 93 | 5A* | Двигатель заднего вентилятора, обогреватель заднего стекла, реле заряда аккумулятора TT |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2013
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Одно касание вверх/вниз переднего окна со стороны водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Одно касание вверх/вниз переднего окна со стороны пассажира |
| 4 | 10A | Лампы внутреннего освещения (потолочная консоль, 2-й ряд, груз), лампа перчаточного ящика, разблокировка сидений 2-го и 3-го ряда, лампы козырька |
| 5 | 20A | Усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логический канал модуля сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | 4-дюймовый дисплей радио, логика задней двери с электроприводом, электронная панель управления, SYNC® |
| 10 | 10A | Реле работы/вспомогательного оборудования (стеклоочистители, задний омыватель), датчик дождя |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Плафоны освещения салона (потолочная консоль, 2-й ряд, грузовой отсек), лампы для луж, светодиодная подсветка контейнера на консоли, подсветка |
| 13 | 15A | Фонари правого поворота, правый стоп-сигнал прицепа (ТТ) |
| 14 | 15A | Лампы левого поворота, левые поворотники/стоп-сигналы TT |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокий стоп-сигнал |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), индикатор работы кнопки запуска, пассивная противоугонная система (PATS), пробуждение модуля управления силовым агрегатом (PCM), включение питания заднего сиденья |
| 19 | 20A | Мощность сиденья с памятью |
| 20 | 20A | Замки |
| 21 | 10A | Интеллектуальный доступ (LA), клавиатура |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления на рулевом колесе, IA, переключатель фар |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | ИА-модуль |
| 28 | 15A | Замок зажигания, кнопка запуска |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Контроллер буксирного тормоза прицепа |
| 32 | 15A | Розетка 110 В переменного тока, Зеркала с электроприводом складывания, Зеркала с электроприводом, Подъем/опускание передних окон одним касанием, Подсветка дверного замка, Подсветка переключателя памяти |
| 33 | 10A | Датчик классификации пассажиров |
| 34 | 10A | Монитор слепых зон, Камера заднего вида, Система обнаружения заднего хода, Модуль предупреждения о выходе из полосы движения |
| 35 | 5A | Проекционный дисплей, Датчик влажности климат-контроля, Система управления рельефом местности, Переключатель спуска с холма, Переключатель фар IGN sense |
| 36 | 10A | Рулевое управление с подогревом |
| 37 | 10A | Модуль управления удерживающими устройствами |
| 38 | 10A | Зеркало заднего вида с автоматическим затемнением, люк в крыше |
| 39 | 15A | Заслонки фар дальнего света |
| 40 | 10A | Задние габаритные огни, Фонари освещения номерного знака, Парковочные фонари TT |
| 41 | 7.5A | Отмена овердрайва, буксировка / перевозка |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, левый и правый поворотники, зеркала заднего вида |
| 48 | Автоматический выключатель 30А | Задние электрические стеклоподъемники, Электрические стеклоподъемники пассажира, Одно касание вниз (только со стороны водителя), Переключатель стеклоподъемника водителя |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, Передний омыватель |
| 5 | 50А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Реле блокировки заднего сиденья 3-го ряда |
| 11 | — | Реле обогревателя заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Реле высокой скорости вентилятора охлаждения двигателя №2 |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | 40 А** | Розетка 110 В переменного тока |
| 18 | 40 А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | PowerPoint #л/прикуриватель |
| 21 | 20А** | Power Point № 3 (грузовой отсек) |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумуляторной батареи буксировщика прицепа (ТТ) |
| 25 | — | Не используется |
| 26 | 40 А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | PowerPoint (консоль) |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40 А** | Вентилятор охлаждения двигателя № 1, высокая скорость питания, вентиляторы охлаждения двигателя № 1 и № 2, первичный предохранитель низкой скорости. |
| 30 | 40 А** | Предохранитель высокой скорости вентилятора охлаждения двигателя № 2 |
| 31 | 25А** | Вентиляторы охлаждения двигателя № 1 и № 2 вторичный предохранитель низкой скорости |
| 32 | — | Реле дополнительного электровентилятора |
| 33 | — | Реле низкой скорости №2 вентилятора охлаждения двигателя №1 и №2 |
| 34 | — | Реле электровентилятора |
| 35 | Реле высокой скорости вентилятора охлаждения двигателя № 1, реле низкой скорости № 1 вентилятора охлаждения двигателя № 1 и № 2 | |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов ТТ |
| 38 | — | Резервное реле ТТ |
| 39 | 40 А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское место |
| 43 | 40 А** | Клапаны АБС |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15A* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Реле левых стоп-сигналов ТТ |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15A* | Модуль управления коробкой передач |
| 57 | 20A* | Левая фара с высокоинтенсивным разрядом (HID) |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Переключатель включения/выключения тормоза (BOO) |
| 60 | 10 А* | фонари заднего хода ТТ |
| 61 | 20A* | освобождение сиденья 2-го ряда |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15A* | TT стоп-сигналы/поворотники |
| 64 | 15A* | Задние дворники |
| 65 | 30A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом (PCM) |
| 67 | 20A* | Мощность транспортного средства (VPWR) № 2 (компоненты трансмиссии, связанные с выбросами) |
| 68 | 20A* | VPWR #4 (катушки зажигания) |
| 69 | 20A* | VPWR #1 (ПКМ) |
| 70 | 10 А* | VPWR #3 (змеевик), модуль полного привода, регулируемое управление компрессором кондиционера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле стояночных огней ТТ |
| 78 | 20A* | Правые ксеноновые фары |
| 79 | 5A* | Адаптивный круиз-контроль (ACC) |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15A* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | парковые фонари ТТ |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающая мощность PCM, реле PCM, соленоид вентиляции адсорбера |
| 87 | 5A* | Обмотка реле запуска/пуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем (EPAS) |
| 90 | 10 А* | PCM, TCM, ECM (двигатель 2,0 л) |
| 91 | 10 А* | ACC |
| 92 | 10 А* | Модуль ABS, установка EVAC и заправка |
| 93 | 5A* | Двигатель заднего вентилятора, обогреватель заднего стекла, реле заряда аккумулятора TT |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2014
Пассажирский салон
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, Передний омыватель |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Реле блокировки заднего сиденья 3-го ряда |
| 11 | — | Реле обогревателя заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Реле высокой скорости вентилятора охлаждения двигателя №2 |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | 40А** | 110-вольтовая розетка переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Розетка №1, прикуриватель |
| 21 | 20А** | Точка питания №3 (грузовой отсек) |
| 22 | 30А** | Модуль сиденья третьего ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумулятора прицепа |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Power Point (консоль) |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40А** | Вентилятор охлаждения двигателя № 1, высокая скорость питания, вентиляторы охлаждения двигателя № 1 и № 2, первичный предохранитель низкой скорости. |
| 30 | 40А** | Предохранитель высокой скорости вентилятора охлаждения двигателя № 2 |
| 31 | 25А** | Вентиляторы охлаждения двигателя № 1 и № 2 вторичный предохранитель низкой скорости |
| 32 | — | Реле дополнительного электровентилятора |
| 33 | — | Реле низкой скорости №2 вентилятора охлаждения двигателя №1 и №2 |
| 34 | — | Реле электровентилятора |
| 35 | Реле высокой скорости вентилятора охлаждения двигателя № 1, реле низкой скорости № 1 вентилятора охлаждения двигателя № 1 и № 2 | |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов/поворотников буксировки прицепа |
| 38 | — | Резервное реле буксировки прицепа |
| 39 | 40А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | 30А** | Подогрев сидений второго ряда |
| 42 | 30А** | Пассажирское место |
| 43 | 40А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Реле левых стоп-сигналов/поворотников для буксировки прицепа |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15 А* | Модуль управления коробкой передач |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 10 А* | Фонари заднего хода прицепа |
| 61 | 20A* | Освобождение второго ряда сидений |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Буксирные/поворотные огни прицепа |
| 64 | 15 А* | Задние дворники |
| 65 | 30A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Мощность автомобиля № 2 (компоненты трансмиссии, связанные с выбросами) |
| 68 | 20A* | Мощность автомобиля №4 (катушки зажигания) |
| 69 | 20A* | Мощность автомобиля №1 (модуль управления силовым агрегатом) |
| 70 | 10 А* | Мощность автомобиля № 3 (катушка), модуль полного привода, регулируемое управление компрессором кондиционера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающее питание модуля управления силовым агрегатом, реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера |
| 87 | 5A* | Обмотка реле запуска/пуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль электронного усилителя рулевого управления |
| 90 | 10 А* | Модуль управления силовым агрегатом, модуль управления коробкой передач, модуль управления двигателем (двигатель 2,0 л) |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 10 А* | Модуль антиблокировочной системы тормозов, установка EVAC и заправка |
| 93 | 5A* | Двигатель заднего вентилятора, Обогреватель заднего стекла, Реле заряда аккумуляторной батареи прицепа |
| 94 | 30А** | Панель предохранителей в салоне ruiVstart |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Одно касание вверх и вниз переднего окна водителя |
| 2 | 15A | Не используется (запасной) |
| 3 | 30A | Одно касание вверх и вниз переднего пассажирского окна |
| 4 | 10A | Лампы внутреннего освещения (потолочная консоль, второй ряд, груз), лампа перчаточного ящика, разблокировка сидений второго и третьего ряда, лампы козырька |
| 5 | 20A | Усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логический канал модуля сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | 4-дюймовый дисплей радио, логика задней двери с электроприводом, электронная панель отделки, SYNC |
| 10 | 10A | Реле работы/вспомогательного оборудования (стеклоочистители, задний омыватель), датчик дождя |
| 11 | 10A | Комбинация приборов, проекционный дисплей |
| 12 | 15A | Плафоны освещения салона (потолочная консоль, второй ряд, грузовой отсек), лампы для луж, светодиодная подсветка контейнера на консоли, подсветка |
| 13 | 15A | Фонари правого поворота, правый стоп-сигнал для буксировки прицепа |
| 14 | 15A | Фонари левого поворота, фонари левого прицепа/стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Стоп-сигналы, Высокий стоп-сигнал |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Подсветка клавиатуры, блокировка переключения тормозов, индикатор работы кнопки пуска, пассивная противоугонная система, пробуждение модуля управления силовым агрегатом, включение питания заднего сиденья |
| 19 | 20A | Мощность сиденья с памятью |
| 20 | 20A | Замки |
| 21 | 10A | Интеллектуальный доступ, клавиатура |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления на рулевом колесе, Интеллектуальный доступ, Переключатель фар |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | Интеллектуальный модуль доступа |
| 28 | 15A | Замок зажигания, кнопка запуска |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Контроллер буксирного тормоза прицепа |
| 32 | 15A | Розетка переменного тока 110 В, Зеркала с электроприводом складывания, Зеркала с электроприводом, Подъем и опускание передних окон одним касанием, Подсветка замка двери, Подсветка переключателя памяти |
| 33 | 10A | Датчик классификации пассажиров |
| 34 | 10A | Монитор слепых зон, Камера заднего вида, Система обнаружения заднего хода, Модуль предупреждения о выходе из полосы движения, Модуль обогрева сидений второго ряда |
| 35 | 5A | Проекционный дисплей, Датчик влажности климат-контроля, Система управления рельефом местности, Переключатель спуска с горы, Датчик зажигания переключателя фар |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Модуль управления удерживающими устройствами |
| 38 | 10A | Зеркало заднего вида с автоматическим затемнением, люк |
| 39 | 15A | Заслонки фар дальнего света |
| 40 | 10A | Задние габаритные огни, Лампы номерного знака, Парковочные фонари для прицепа |
| 41 | 7.5A | Отмена овердрайва, буксировка / перевозка |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, левый и правый поворотники, зеркала заднего вида |
| 48 | Автоматический выключатель 30А | Задние электрические стеклоподъемники, электрические стеклоподъемники пассажира, опускание одним касанием (только со стороны водителя), переключатель стеклоподъемника водителя |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, Передний омыватель |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка №2 (консоль сзади) |
| 10 | — | Реле блокировки заднего сиденья 3-го ряда |
| 11 | — | Реле обогревателя заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи буксировки прицепа |
| 13 | — | Реле стартера |
| 14 | — | Реле высокой скорости вентилятора охлаждения двигателя №2 |
| 15 | — | Реле топливного насоса |
| 16 | — | Не используется |
| 17 | 40А** | 110-вольтовая розетка переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Розетка №1, прикуриватель |
| 21 | 20А** | Точка питания №3 (грузовой отсек) |
| 22 | 30А** | Модуль сиденья третьего ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумулятора прицепа |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Power Point (консоль) |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40А** | Вентилятор охлаждения двигателя № 1, высокая скорость питания, вентиляторы охлаждения двигателя № 1 и № 2, первичный предохранитель низкой скорости. |
| 30 | 40А** | Предохранитель высокой скорости вентилятора охлаждения двигателя № 2 |
| 31 | 25А** | Вентиляторы охлаждения двигателя № 1 и № 2 вторичный предохранитель низкой скорости |
| 32 | — | Реле дополнительного электровентилятора |
| 33 | — | Реле низкой скорости №2 вентилятора охлаждения двигателя №1 и №2 |
| 34 | — | Реле электровентилятора |
| 35 | Реле высокой скорости вентилятора охлаждения двигателя № 1, реле низкой скорости № 1 вентилятора охлаждения двигателя № 1 и № 2 | |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов/поворотников буксировки прицепа |
| 38 | — | Резервное реле буксировки прицепа |
| 39 | 40А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | 30А** | Подогрев сидений второго ряда |
| 42 | 30А** | Пассажирское место |
| 43 | 40А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле заднего омывателя |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Реле левых стоп-сигналов/поворотников для буксировки прицепа |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | 15 А* | Модуль управления коробкой передач |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 10 А* | Фонари заднего хода прицепа |
| 61 | 20A* | Освобождение второго ряда сидений |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Буксирные/поворотные огни прицепа |
| 64 | 15 А* | Задние дворники |
| 65 | 30A* | Топливный насос |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Мощность автомобиля № 2 (компоненты трансмиссии, связанные с выбросами) |
| 68 | 20A* | Мощность автомобиля №4 (катушки зажигания) |
| 69 | 20A* | Мощность автомобиля №1 (модуль управления силовым агрегатом) |
| 70 | 10 А* | Мощность автомобиля № 3 (катушка), модуль полного привода, регулируемое управление компрессором кондиционера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающее питание модуля управления силовым агрегатом, реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера |
| 87 | 5A* | Обмотка реле запуска/пуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль электронного усилителя рулевого управления |
| 90 | 10 А* | Модуль управления силовым агрегатом, модуль управления коробкой передач, модуль управления двигателем (двигатель 2,0 л) |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 10 А* | Модуль антиблокировочной системы тормозов, установка EVAC и заправка |
| 93 | 5A* | Двигатель заднего вентилятора, Обогреватель заднего стекла, Реле заряда аккумуляторной батареи прицепа |
| 94 | 30А** | Панель предохранителей в салоне ruiVstart |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
Дополнительная информация: Ford Explorer (2011-2015)
Автомобильная промышленность оснащена некоторыми пионерами, занимающими первое место. Форд входит в число тех автомобильных гигантов, которые фактически произвели революцию во всем автомобильном секторе. Одна из моделей, выпущенных в 2011 году, известная как Explorer. Это было пятое поколение той же модели с некоторыми дополнительными функциями и различными модернизированными функциями. Этот внедорожник способен обеспечить мощные характеристики, а также комфортную езду.
Ford Explorer: пятое издание
У Ford Explorer есть некоторые отличные от класса функции, которые весьма превосходны. Отличная грузоподъемность с мощным двигателем делает его вполне подходящим для мощного внедорожника. Explorer способен обеспечить комфортную езду, а управление также плавное.
Ford Explorer — хороший вариант для тех, кто хочет хороший пробег и плавную езду. В дополнение к этому, он также имеет максимальную грузоподъемность в своем диапазоне. Наряду с этим, несколько других инновационных функций подходят с точки зрения безопасности. Просторная функция является дополнительным преимуществом, которое дает толчок по сравнению с другими аналогами.
Безопасность является одним из главных вопросов, когда речь идет о внедорожнике. Будь то безопасность детей или взрослых, внедорожник должен содержать все эффективные меры. Explorer оснащен разъемом-защелкой, который подходит для безопасности детей. Помимо этого, информационно-развлекательная система этой модели также на высоте, поскольку она оснащена 10,1-дюймовым вертикальным сенсорным экраном, аудиосистемой Bang & Olufsen с 14 динамиками, 12,3-дюймовым настраиваемым дисплеем водителя, беспроводной зарядкой устройства, и развлекательная система для пассажиров задних сидений.
В этой конкретной модели также доступны некоторые дополнительные функции, такие как розетка в домашнем стиле и люк с двумя панелями. В целом, если вам нужен сбалансированный, но мощный внедорожник, оснащенный всеми функциями, то Ford Explorer — отличный выбор.
