Предохранители и реле Ford Explorer (2016-2019)

Схемы относятся к указанным годам и вариантам Ford Explorer (2016-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Форд Эксплорер 2016-2019

Предохранители прикуривателя (розетка) Это предохранители №60 (корзина передней консоли), №62 (щиток приборов), №65 (2-й ряд, без зарядного устройства USB) и №67 (багажник) в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

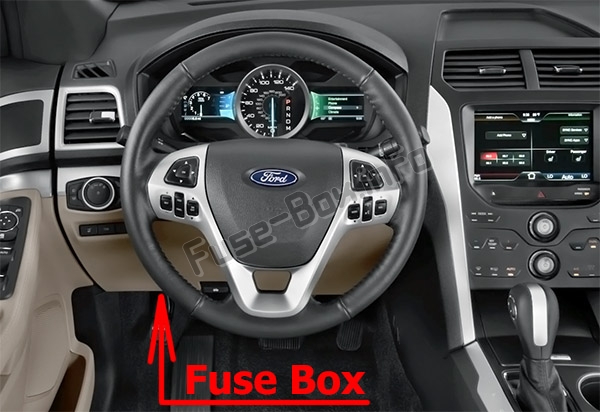

Пассажирский салон

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Пассажирский салон

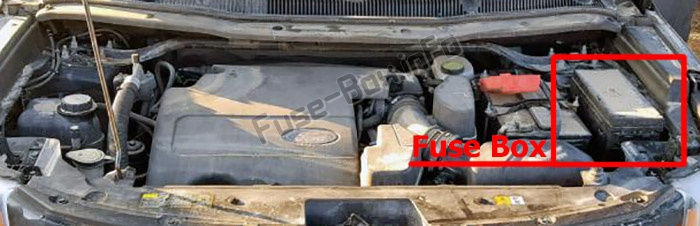

Моторного отсека

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Схемы блока предохранителей

2016

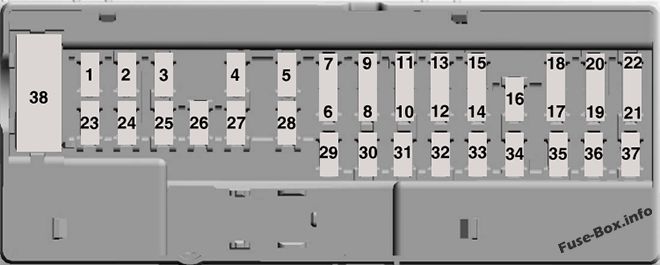

Пассажирский салон

Назначение предохранителей в салоне (2016)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Лампы спроса. Экономия заряда батареи.
2	7.5A	Переключатель сиденья с памятью (поясничный привод).
3	20A	Реле разблокировки водителя.
4	5A	Электронный контроллер тормозов вторичного рынка.
5	20A	Модуль обогрева заднего сиденья.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	5A	Клавиатура для бесключевого доступа Securicode™. Задняя дверь без помощи рук.
11	5A	Задний модуль климат-контроля.
12	7.5A	Передний модуль климат-контроля.
13	7.5A	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	—	Не используется.
15	10A	Интеллектуальное питание разъема канала передачи данных. Проекционный дисплей.
16	—	Не используется.
17	5A	Электронная финишная панель.
18	5A	Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш.
19	7,5 А	Переключатель управления коробкой передач (буксировка).
20	—	Не используется.
21	5A	Переключатель управления ландшафтом. Проекционный дисплей. Датчик влажности.
22	5A	Датчик классификации пассажиров.
23	10A	Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка.
24	20A	Реле центрального замка.
25	30A	Электродвигатель левого переднего стеклоподъемника. Модуль дверной зоны.
26	30A	Мотор правого переднего умного стеклоподъемника. Модуль дверной зоны.
27	30A	Люк.
28	20A	Усилитель Sony -10 каналов.
29	30A	Усилитель Sony -14 каналов.
30	—	Не используется.
31	—	Не используется.
32	10A	СИНХР. GPS-модуль. Отображать. Радиочастотный приемник.
33	20A	Радио.
34	30A	Реле запуска/запуска.
35	5A	Модуль управления удерживанием.
36	15 A	Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников.

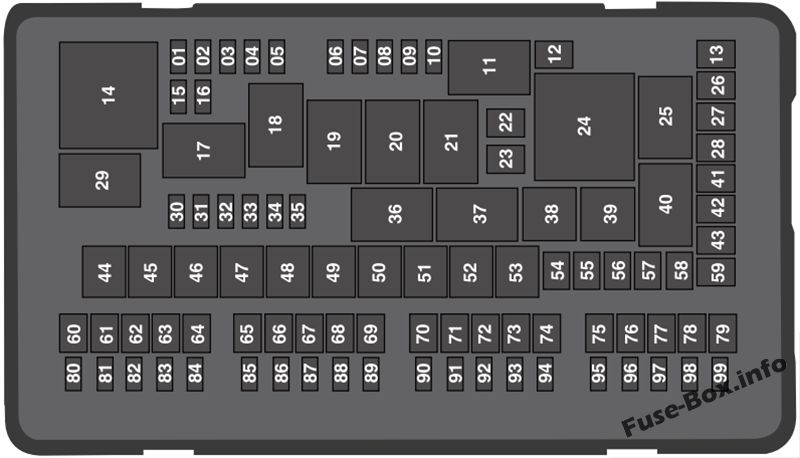

Моторного отсека

Назначение предохранителей в распределительной коробке (2016 г.)

№	Номинал, Ампер	Защищенные компоненты
1	20A	Питание модуля управления силовым агрегатом.
2	20A	Выбросы двигателя (MIL).
3	20A	Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи.
4	20A	Катушки зажигания.
5	—	Не используется.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	15A	Подогрев зеркал.
11	—	Реле 3 правого электровентилятора охлаждения.
12	40A	Обогрев заднего стекла.
13	—	Не используется.
14	—	Реле модуля управления силовым агрегатом.
15	20A	Мощность реле звукового сигнала.
16	10A	Питание реле муфты кондиционера.
17	—	Реле обогрева заднего стекла и обогрева зеркал.
18	—	Реле электродвигателя заднего вентилятора.
19	—	Не используется.
20	—	Реле левого вентилятора охлаждения.
21	—	Последовательное/параллельное реле охлаждающих вентиляторов.
22	25A	Электронное реле вентилятора 2.
23	—	Не используется.
24	—	Не используется.
25	—	Не используется.
26	30A	Клапаны антиблокировочной тормозной системы.
27	30A	Питание реле заряда аккумуляторной батареи прицепа.
28	—	Не используется.
29	—	Реле запуска/запуска.
30	—	Не используется.
31	10A	Рулевое управление с электроусилителем.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом (ISPR).
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Задняя камера.
35	—	Не используется.
36	—	Реле мотора вентилятора.
37	—	Реле заряда аккумуляторной батареи прицепа.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	40A	Двигатель заднего вентилятора.
42	—	Не используется.
43	40A	Мотор переднего вентилятора.
44	50A	Шина модуля качества напряжения.
45	40A	Электронное реле вентилятора 1.
46	30A	Контроллер буксирного тормоза прицепа.
47	—	Не используется.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	—	Не используется.
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	50A	Электронное реле вентилятора 3.
52	60A	Насос антиблокировочной тормозной системы.
53	—	Не используется.
54	—	Не используется.
55	—	Не используется.
56	40A	Силовой инвертор.
57	—	Не используется.
58	—	Не используется.
59	—	Не используется.
60	20A	Розетка питания (корзина на передней консоли).
61	—	Не используется.
62	20A	Розетка (панель приборов).
63	30A	Топливный насос.
64	—	Не используется.
65	20A	Розетка питания (2-й ряд) (без зарядного устройства USB).
66	—	Не используется.
67	20A	Точка питания (грузовой отсек).
68	—	Не используется.
69	30A	Задняя дверь с электроприводом.
70	20A	Левый и правый стоп-сигналы и указатели поворота буксировщика прицепа.
71	—	Не используется.
72	30A	Подогрев/охлаждение сидений.
73	30A	Модуль сиденья водителя. Электропривод водительского сиденья.
74	30A	Мощность пассажирского сиденья.
75	30A	Мотор переднего стеклоочистителя.
76	—	Не используется.
77	—	Не используется.
78	30A	Реле модуля электропривода складывания сидений 3-го ряда.
79	30A	Реле стартера.
80	—	Не используется.
81	10A	Реле фонаря заднего хода прицепа.
82	—	Не используется.
83	10A	Включатель/выключатель тормоза.
84	—	Не используется.
85	5A	Зарядное устройство USB 2-го ряда (при наличии).
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Не используется.
90	—	Не используется.
91	—	Не используется.
92	15 A	Многоконтурное реле модуля сиденья.
93	10A	Смысл генератора.
94	15A	Реле заднего омывателя.
95	15A	Реле заднего стеклоочистителя.
96	10A	Питание катушки реле модуля управления силовым агрегатом.
97	5A	Датчик дождя.
98	20A	Электродвигатели сидений 2-го ряда.
99	20A	Реле габаритных огней прицепа.

2017

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Лампы спроса. Экономия заряда батареи.
2	7.5A	Переключатель сиденья с памятью (поясничный привод).
3	20A	Реле разблокировки водителя.
4	5A	Электронный контроллер тормозов вторичного рынка.
5	20A	Модуль обогрева заднего сиденья.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	5A	Клавиатура для бесключевого доступа Securicode™. Задняя дверь без помощи рук.
11	5A	Задний модуль климат-контроля.
12	7.5A	Передний модуль климат-контроля.
13	7.5A	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	10A	Расширенный силовой модуль.
15	10A	Интеллектуальное питание разъема канала передачи данных. Проекционный дисплей.
16	—	Не используется.
17	5A	Электронная финишная панель.
18	5A	Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш.
19	7,5 А	Переключатель управления трансмиссией.
20	—	Не используется.
21	5A	Переключатель управления ландшафтом. Проекционный дисплей. Датчик влажности.
22	5A	Датчик классификации пассажиров.
23	10A	Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка.
24	20A	Реле центрального замка.
25	30A	Электродвигатель левого переднего стеклоподъемника. Модуль дверной зоны.
26	30A	Мотор правого переднего умного стеклоподъемника. Модуль дверной зоны.
27	30A	Люк.
28	20A	Усилитель Sony -10 каналов.
29	30A	Усилитель Sony -14 каналов.
30	—	Не используется.
31	—	Не используется.
32	10A	СИНХР. GPS-модуль. Отображать. Радиочастотный приемник.
33	20A	Радио.
34	30A	Реле запуска/запуска.
35	5A	Модуль управления удерживающими устройствами. Расширенный силовой модуль.
36	15 A	Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников.

Моторного отсека

Назначение предохранителей в распределительной коробке (2017 г.)

№	Номинал, Ампер	Защищенные компоненты
1	20A	Питание модуля управления силовым агрегатом.
2	20A	Выбросы двигателя (MIL).
3	20A	Катушка реле управления муфтой кондиционера. ВАКК. Активные решетчатые жалюзи.
4	20A	Катушки зажигания.
5	—	Не используется.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	15A	Подогрев зеркал.
11	—	Реле 3 правого электровентилятора охлаждения.
12	40A	Обогрев заднего стекла.
13	—	Не используется.
14	—	Реле модуля управления силовым агрегатом.
15	20A	Мощность реле звукового сигнала.
16	10A	Питание реле муфты кондиционера.
17	—	Реле обогрева заднего стекла и обогрева зеркал.
18	—	Реле электродвигателя заднего вентилятора.
19	—	Не используется.
20	—	Реле левого вентилятора охлаждения.
21	—	Последовательное/параллельное реле охлаждающих вентиляторов.
22	25A	Электронное реле вентилятора 2.
23	—	Не используется.
24	—	Не используется.
25	—	Не используется.
26	30A	Клапаны антиблокировочной тормозной системы.
27	30A	Питание реле заряда аккумуляторной батареи прицепа.
28	—	Не используется.
29	—	Реле запуска/запуска.
30	—	Не используется.
31	10A	Рулевое управление с электроусилителем.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом (ISPR).
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Задняя камера.
35	—	Не используется.
36	—	Реле мотора вентилятора.
37	—	Реле заряда аккумуляторной батареи прицепа.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	40A	Двигатель заднего вентилятора.
42	—	Не используется.
43	40A	Мотор переднего вентилятора.
44	50A	Шина модуля качества напряжения.
45	40A	Электронное реле вентилятора 1.
46	30A	Контроллер буксирного тормоза прицепа.
47	—	Не используется.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	—	Не используется.
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	50A	Электронное реле вентилятора 3.
52	60A	Насос антиблокировочной тормозной системы.
53	—	Не используется.
54	—	Не используется.
55	—	Не используется.
56	40A	Силовой инвертор.
57	—	Не используется.
58	—	Не используется.
59	—	Не используется.
60	20A	Розетка питания (корзина на передней консоли).
61	—	Не используется.
62	20A	Розетка (панель приборов).
63	30A	Топливный насос.
64	—	Не используется.
65	20A	Розетка питания (2-й ряд) (без зарядного устройства USB).
66	—	Не используется.
67	20A	Точка питания (грузовой отсек).
68	—	Не используется.
69	30A	Задняя дверь с электроприводом.
70	15 A	Левый и правый стоп-сигналы и указатели поворота буксировщика прицепа.
71	—	Не используется.
72	30A	Подогрев/охлаждение сидений.
73	30A	Модуль сиденья водителя. Электропривод водительского сиденья.
74	30A	Мощность пассажирского сиденья.
75	30A	Мотор переднего стеклоочистителя.
76	—	Не используется.
77	—	Не используется.
78	30A	Реле модуля электропривода складывания сидений 3-го ряда.
79	30A	Реле стартера.
80	—	Не используется.
81	10A	Реле фонаря заднего хода прицепа.
82	—	Не используется.
83	10A	Включатель/выключатель тормоза.
84	—	Не используется.
85	5A	Зарядное устройство USB 2-го ряда (при наличии).
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Не используется.
90	—	Не используется.
91	—	Не используется.
92	15 A	Многоконтурное реле модуля сиденья.
93	10A	Смысл генератора.
94	15A	Реле заднего омывателя.
95	15A	Реле заднего стеклоочистителя.
96	10A	Питание катушки реле модуля управления силовым агрегатом.
97	5A	Датчик дождя.
98	20A	Электродвигатели сидений 2-го ряда.
99	20A	Реле габаритных огней прицепа.

2018, 2019

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Номинал, Ампер	Защищенные компоненты
1	10A	2018: Лампы спроса. Экономия заряда батареи. 2019: Не используется.
2	7.5A	Переключатель сиденья с памятью (поясничный привод).
3	20A	Реле разблокировки водителя.
4	5A	Электронный контроллер тормозов вторичного рынка.
5	20A	Модуль обогрева заднего сиденья.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	5A	Встроенный модем. Задняя дверь без помощи рук.
11	5A	Задний модуль климат-контроля. Клавиатура для бесключевого доступа Securicode™. Модуль задней двери с электроприводом.
12	7.5A	Передний модуль климат-контроля.
13	7.5A	Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой.
14	10A	Расширенный силовой модуль.
15	10A	Интеллектуальное питание разъема канала передачи данных. Проекционный дисплей.
16	—	Не используется.
17	5A	Электронная финишная панель.
18	5A	Кнопочный пусковой переключатель. Выключатель зажигания. Блокировка клавиш.
19	7.5A	Переключатель управления трансмиссией.
20	—	Не используется.
21	5A	Переключатель управления ландшафтом. Проекционный дисплей. Датчик влажности.
22	5A	Датчик классификации пассажиров.
23	10A	Задержка вспомогательного питания. Электрические стеклоподъемники. Люк. Реле складывания зеркал. инвертор постоянного тока. Подсветка переключателя окна/люка.
24	20A	Реле центрального замка.
25	30A	Электродвигатель левого переднего стеклоподъемника. Модуль дверной зоны.
26	30A	Мотор правого переднего умного стеклоподъемника. Модуль дверной зоны.
27	30A	Люк.
28	20A	Усилитель Sony -10 каналов.
29	30A	Усилитель Sony -14 каналов.
30	—	Не используется.
31	—	Не используется.
32	10A	модуль синхронизации. GPS-модуль. Отображать. Радиочастотный приемник.
33	20A	Радио.
34	30A	Реле стартера.
35	5A	Модуль управления удерживающими устройствами. Расширенный силовой модуль.
36	15 A	Модуль предупреждения о выходе из полосы движения. Автоматический дальний свет. зеркала ЕС. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников.

Моторного отсека

Назначение предохранителей в распределительной коробке (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
1	20A	Питание модуля управления силовым агрегатом.
2	20A	Выбросы двигателя (MIL).
3	20A	Катушка реле управления муфтой кондиционера. Переменный компрессор кондиционера. Активные жалюзи решетки.
4	20A	Катушки зажигания.
5	—	Не используется.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	15A	Подогрев зеркал.
11	—	2018: Реле 3 правого электровентилятора охлаждения. 2019: Не используется
12	40A	Обогрев заднего стекла.
13	—	Не используется.
14	—	Реле модуля управления силовым агрегатом.
15	20A	Мощность реле звукового сигнала.
16	10A	Питание реле муфты кондиционера.
17	—	Реле обогрева заднего стекла и обогрева зеркал.
18	—	Реле электродвигателя заднего вентилятора.
19	—	Не используется.
20	—	Реле левого вентилятора охлаждения.
21	—	Последовательное/параллельное реле охлаждающих вентиляторов.
22	25 A	Электронное реле вентилятора 2.
23	—	Не используется.
24	—	2018: Не используется. 2019: Электронный вентилятор охлаждения с правой стороны 3 реле
25	—	Не используется.
26	30A	Клапаны антиблокировочной тормозной системы.
27	30A	Питание реле заряда аккумуляторной батареи прицепа.
28	—	Не используется.
29	—	Реле стартера.
30	—	Не используется.
31	10A	Рулевое управление с электроусилителем.
32	10A	Модуль антиблокировочной тормозной системы.
33	10A	Модуль управления силовым агрегатом (положение ключа зажигания — «Работа»).
34	10A	Информационная система слепых зон. Адаптивный круиз-контроль. Камера переднего вида. Задняя камера.
35	—	Не используется.
36	—	Реле мотора вентилятора.
37	—	Реле заряда аккумуляторной батареи прицепа.
38	—	Реле муфты компрессора кондиционера.
39	—	Реле звукового сигнала.
40	—	Не используется.
41	40A	Двигатель заднего вентилятора.
42	—	Не используется.
43	40A	Мотор переднего вентилятора.
44	50A	Шина модуля качества напряжения.
45	40A	Электронное реле вентилятора 1.
46	30A	Контроллер буксирного тормоза прицепа.
47	—	Не используется.
48	50A	Шина модуля управления кузовным оборудованием RP1.
49	—	Не используется.
50	50A	Шина модуля управления кузовным оборудованием RP2.
51	50A	Электронное реле вентилятора 3.
52	60A	Насос антиблокировочной тормозной системы.
53	—	Не используется.
54	—	Не используется.
55	—	Не используется.
56	40A	Силовой инвертор.
57	—	Не используется.
58	—	Не используется.
59	—	Не используется.
60	20A	Розетка питания (корзина на передней консоли).
61	—	Не используется.
62	20A	Розетка (панель приборов).
63	30A	Топливный насос.
64	—	Не используется.
65	20A	Розетка питания (2-й ряд) (без зарядного устройства USB).
66	—	Не используется.
67	20A	Точка питания (грузовой отсек).
68	—	Не используется.
69	30A	Задняя дверь с электроприводом.
70	15 A	Левый и правый стоп-сигналы и указатели поворота буксировщика прицепа.
71	—	Не используется.
72	30A	Подогрев/охлаждение сидений.
73	30A	Модуль сиденья водителя. Электропривод водительского сиденья.
74	30A	Мощность пассажирского сиденья.
75	30A	Мотор переднего стеклоочистителя.
76	—	Не используется.
77	—	Не используется.
78	30A	Реле модуля электропривода складывания сидений 3-го ряда.
79	30A	Реле стартера.
80	—	Не используется.
81	10A	Реле фонаря заднего хода прицепа.
82	20A	2018: Не используется. 2019: Блокировка рулевой колонки (при наличии).
83	10A	Включатель/выключатель тормоза.
84	—	Не используется.
85	5A	Зарядное устройство USB 2-го ряда (при наличии).
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Не используется.
90	—	Не используется.
91	—	Не используется.
92	15A	Многоконтурное реле модуля сиденья.
93	10A	Смысл генератора.
94	15A	Реле заднего омывателя.
95	15A	Реле заднего стеклоочистителя.
96	10A	Питание катушки реле модуля управления силовым агрегатом.
97	5A	Датчик дождя.
98	20A	Электродвигатели сидений 2-го ряда.
99	20A	Реле габаритных огней прицепа.

Дополнительная информация: Ford Explorer (2016-2019)

Автомобильная промышленность оснащена некоторыми пионерами, занимающими первое место. Форд входит в число тех автомобильных гигантов, которые фактически произвели революцию во всем автомобильном секторе. Одна из моделей, выпущенных в 2011 году, известная как Explorer. Это было пятое поколение той же модели с некоторыми дополнительными функциями и различными модернизированными функциями. Этот внедорожник способен обеспечить мощные характеристики, а также комфортную езду.

Ford Explorer: пятое издание

У Ford Explorer есть некоторые отличные от класса функции, которые весьма превосходны. Отличная грузоподъемность с мощным двигателем делает его вполне подходящим для мощного внедорожника. Explorer способен обеспечить комфортную езду, а управление также плавное.

Ford Explorer — хороший вариант для тех, кто хочет хороший пробег и плавную езду. В дополнение к этому, он также имеет максимальную грузоподъемность в своем диапазоне. Наряду с этим, несколько других инновационных функций подходят с точки зрения безопасности. Просторная функция является дополнительным преимуществом, которое дает толчок по сравнению с другими аналогами.

Безопасность является одним из главных вопросов, когда речь идет о внедорожнике. Будь то безопасность детей или взрослых, внедорожник должен содержать все эффективные меры. Explorer оснащен разъемом-защелкой, который подходит для безопасности детей. Помимо этого, информационно-развлекательная система этой модели также на высоте, поскольку она оснащена 10,1-дюймовым вертикальным сенсорным экраном, аудиосистемой Bang & Olufsen с 14 динамиками, 12,3-дюймовым настраиваемым дисплеем водителя, беспроводной зарядкой устройства, и развлекательная система для пассажиров задних сидений.

В этой конкретной модели также доступны некоторые дополнительные функции, такие как розетка в домашнем стиле и люк с двумя панелями. В целом, если вам нужен сбалансированный, но мощный внедорожник, оснащенный всеми функциями, то Ford Explorer — отличный выбор.
