Предохранители и реле Ford Explorer (U625, 2020-2022…)
Схемы относятся к указанным годам и вариантам Ford Explorer (U625, 2020-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Explorer 2020-2022…
Предохранители прикуривателя (розетка) в Ford Explorer являются предохранители №2 (розетка основной консоли), №33 (розетка питания в задней части багажника), №34 (разъем питания торцевой крышки консоли) и №35 (разъем питания 4) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне

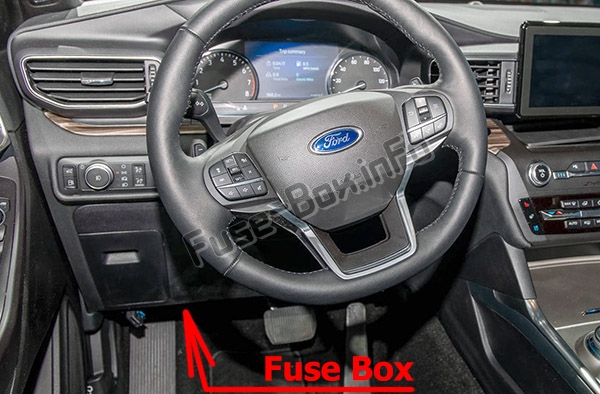

Расположение блока предохранителей
Он расположен под панелью приборов слева от рулевой колонки.

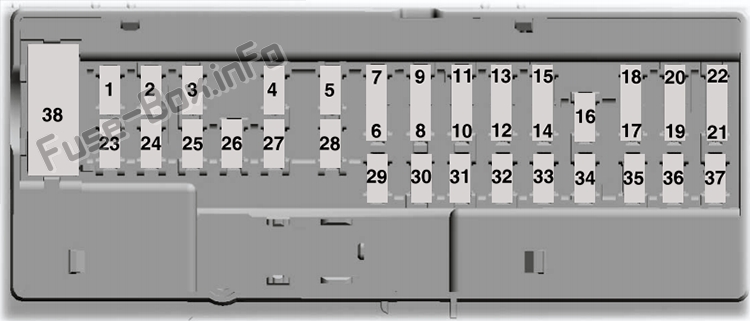

Схема блока предохранителей
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10A | Люк. ЭРА-ГЛОНАСС. eCall. Модуль блока управления телематики. Инвертор. Блок переключателей двери водителя. |
| 3 | 7,5 А | Переключатель сиденья с памятью. Беспроводной модуль зарядного устройства. Переключатели сиденья. |
| 4 | 20A | Не использовался (запасной). |
| 5 | — | Не используется. |
| 6 | 10A | Не используется. |
| 7 | 10A | Мощность интеллектуального разъема канала передачи данных. |
| 8 | 5A | Модем блока управления телематики. Модуль управления задней подъемной дверью без помощи рук. Модуль задней двери с электроприводом. |
| 9 | 5A | Клавиатурный переключатель. Задний климат-контроль. |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7,5 А | Головка климат-контроля. Модуль переключения передач. |
| 13 | 7,5 А | Модуль управления рулевой колонкой. Интеллектуальный разъем для передачи данных. Приборный щиток. |
| 14 | 15A | Не использовался (запасной). |
| 15 | 15A | СИНХР. Интегрированная панель управления. |
| 16 | — | Не используется. |
| 17 | 7,5 А | Модуль управления фарами. |
| 18 | 7,5 А | Не использовался (запасной). |
| 19 | 5A | Переключатель фар. Кнопочный выключатель зажигания. |
| 20 | 5A | Выключатель зажигания. Модуль блока управления телематики. Ключ блокирует электромагнитный замок. |
| 21 | 5A | Не используется. |
| 22 | 5A | Пешеходный оповещатель (гибридный электромобиль). |
| 23 | 30A | Не использовался (запасной). |
| 24 | 30A | Люк. |
| 25 | 20A | Не использовался (запасной). |
| 26 | 30A | Не использовался (запасной). |
| 27 | 30A | Не использовался (запасной). |
| 28 | 30A | Не использовался (запасной). |
| 29 | 15A | Не использовался (запасной). |
| 30 | 5A | Разъем тормоза прицепа. |
| 31 | 10A | Переключатель управления ландшафтом. Выбираемый переключатель режимов движения. Модуль трансивера. |
| 32 | 20A | Модуль управления звуком. |
| 33 | — | Не используется. |
| 34 | 30A | Реле запуска/запуска. |
| 35 | 5A | Не использовался (запасной). |
| 36 | 15A | Модуль помощи при парковке. Модуль обработки изображений А. |
| 37 | 20A | Не использовался (запасной). |
| 38 | 30A | Левый задний электростеклоподъемник. Задний правый электростеклоподъемник. |
Блок предохранителей в моторном отсеке

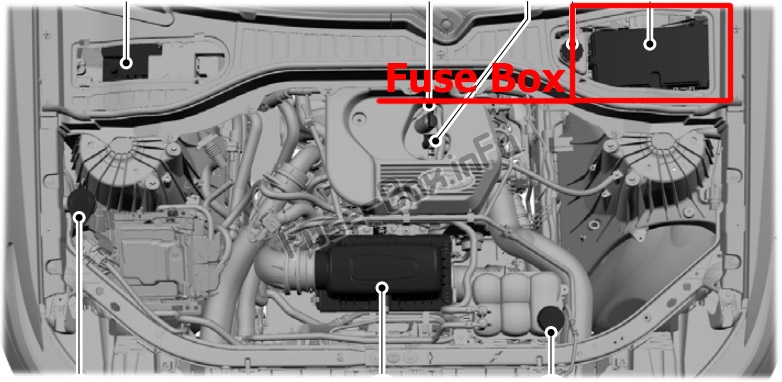

Расположение блока предохранителей

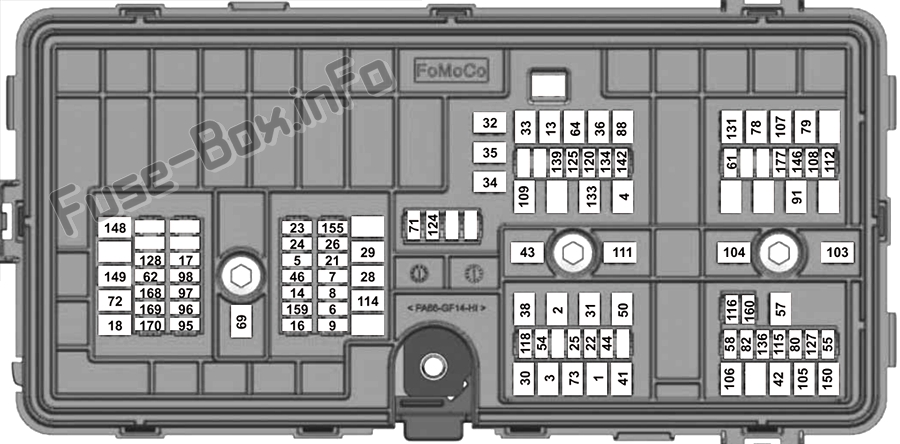

Схема блока предохранителей
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| 1 | 40A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи в питании 1. |
| 2 | 20A | Корзина основной консоли с розеткой. |
| 3 | 40A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи на линии 2. |
| 4 | 30A | Топливный насос. |
| 5 | 5A | Модуль управления силовым агрегатом поддерживает питание. |
| 6 | 20A | Питание модуля управления силовым агрегатом. |
| 7 | 20A | Соленоид вентиляции адсорбера. Модуль контроля утечки паров. Рекуперация тепла выхлопных газов (гибридный электромобиль). Клапан регулировки давления в баке (гибридный электромобиль). Заправочный клапан (подключаемый гибридный электромобиль). Клапан блокировки паров. Универсальный выхлопной кислород 11. Универсальный выхлопной кислород 21. Датчик катализатора 12. Датчик катализатора 22. Клапан продувки адсорбера. |
| 8 | 20A | Катушка реле вентилятора охлаждения. Коробка прерывания батареи. Трансмиссионный масляный насос. Вспомогательный насос охлаждающей жидкости. Лючок топливного бака (гибридный электромобиль). Перепускной клапан охлаждающей жидкости двигателя. Активные жалюзи решетки. |
| 9 | 20A | Катушки зажигания. |
| 13 | 40A | Реле электродвигателя переднего вентилятора. |
| 14 | 15A | Трансмиссионный масляный насос. Регулируемая муфта компрессора кондиционера. Вспомогательные насосы (гибридный электромобиль). |
| 16 | 15A | Питание реле насоса омывателя ветрового и заднего стекол. |
| 17 | 5A | Индикатор состояния зарядки (гибридный электромобиль). |
| 18 | 30A | Пусковой двигатель. |
| 21 | 10A | Электродвигатели корректора фар. Адаптивные фары. |
| 22 | 10A | Модуль рулевого управления с электроусилителем. |
| 23 | 10A | Модуль антиблокировочной тормозной системы со встроенным стояночным тормозом. |
| 24 | 10A | Модуль управления силовым агрегатом. Модуль управления гибридной силовой установкой. |
| 25 | 10A | Датчик качества воздуха. Камера 360 с парковочным ассистентом. Камера заднего вида. Информационная система слепых зон. Модуль адаптивного круиз-контроля. |
| 26 | 15A | Модуль управления трансмиссией. |
| 28 | 40A | Клапаны антиблокировочной тормозной системы со встроенным стояночным тормозом. |
| 29 | 60A | Насос антиблокировочной тормозной системы со встроенным стояночным тормозом. |
| 30 | 30A | Модуль сиденья водителя. |
| 31 | 30A | Мотор пассажирского сиденья. |
| 32 | 20A | Передняя розетка для медиаконтейнера. |
| 33 | 20A | Розетка питания в задней части грузового отсека. |
| 34 | 20A | Розетка питания на конце консоли. |
| 35 | 20A | Точка питания 4. |
| 36 | 40A | Силовой инвертор. |
| 38 | 30A | Модуль сиденья с климат-контролем. |
| 41 | 30A | Модуль задней двери с электроприводом. |
| 42 | 30A | Блок управления тормозами прицепа. |
| 43 | 60A | Модуль управления кузовом. |
| 44 | 10A | Переключатель включения и выключения тормоза. |
| 46 | 15A | Модуль управления зарядным устройством аккумуляторной батареи (гибридный электромобиль). |
| 50 | 40A | Подогреваемая подсветка. |
| 54 | 20A | Подогрев руля. |
| 55 | 20A | Парковочные фонари для прицепа. |
| 57 | 30A | Зарядка аккумуляторной батареи прицепа. |
| 58 | 10A | Фонари заднего хода прицепа. |
| 61 | 15A | Многоконтурный модуль сиденья. |
| 62 | 15A | Насос омывателя фар. |
| 64 | 40A | Модуль полного привода. |
| 69 | 30A | Мотор стеклоочистителя переднего стекла. |
| 71 | 15A | Мотор стеклоочистителя заднего стекла. |
| 72 | 20A | Не использовался (запасной). |
| 73 | 30A | Модуль водительской двери. |
| 78 | 50A | Левое стекло с подогревом. |
| 79 | 50A | Правое лобовое стекло с подогревом. |
| 80 | 20A | Буксировка прицепа. |
| 82 | 20A | Не использовался (запасной). |
| 88 | 20A | Двигатель заднего вентилятора. |
| 91 | 20A | Модуль освещения прицепа. |
| 95 | 15A | Встроенный контроль искры (гибридный электромобиль). |
| 96 | 15A | Не использовался (запасной). |
| 97 | 10A | Электрический переменный ток (гибридный электромобиль). Высоковольтный обогреватель с положительным температурным коэффициентом (гибридный электромобиль). |
| 98 | 10A | Пропорциональный клапан охлаждающей жидкости тяговой батареи (гибридный электромобиль). |
| 103 | 50A | Не использовался (запасной). |
| 104 | 50A | Не использовался (запасной). |
| 105 | 40A | Не использовался (запасной). |
| 106 | 40A | Не использовался (запасной). |
| 107 | 40A | Не использовался (запасной). |
| 108 | 20A | Не использовался (запасной). |
| 109 | 30A | Модуль пассажирской двери. |
| 111 | 30A | Питание монитора качества напряжения модуля управления кузовным оборудованием. |
| 112 | 20A | Не использовался (запасной). |
| 114 | 50A | Не использовался (запасной). |
| 115 | 20A | Усилитель. |
| 116 | 5A | Не использовался (запасной). |
| 118 | 30A | Сиденья второго ряда с подогревом. |
| 120 | 15A | Портовые топливные форсунки. |
| 124 | 5A | Датчик дождя. |
| 125 | 5A | Интеллектуальное зарядное устройство USB 1. |
| 127 | 20A | Усилитель. |
| 128 | 15A | Не использовался (запасной). |
| 131 | 40A | Модуль складывания сиденья с электроприводом. |
| 133 | 15A | Парк дворников с подогревом. |
| 134 | 10A | Семейная развлекательная система. |
| 136 | 20A | Не использовался (запасной). |
| 139 | 5A | Интеллектуальное зарядное устройство USB 2. |
| 142 | 5A | Дорожная камера. |
| 146 | 15A | Электронный блок управления аккумулятором. |
| 148 | 30A | Модуль левой фары. |
| 149 | 30A | Модуль правой фары. |
| 150 | 40A | Не использовался (запасной). |
| 155 | 25A | Модуль управления коробкой передач (гибридный электромобиль). |
| 159 | 15A | DC/DC преобразователь (гибридный электромобиль). |
| 160 | 10A | Не использовался (запасной). |
| 168 | 20A | Отключение низковольтной сети. |
| 169 | 10A | Насос охлаждающей жидкости (гибридный электромобиль). |
| 170 | 10A | Насос охлаждающей жидкости тягового аккумулятора (гибридный электромобиль). Пешеходный оповещатель (гибридный электромобиль) (2021-2022 гг.). |
| 177 | 10A | Не использовался (запасной). |
