Предохранители и реле Ford F-150 / F-250 / F-350 (1992-1997)
Схемы относятся к указанным годам и вариантам Ford F-150 / F-250 / F-350 (1992-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F150, F250, F350 1992-1997 гг.
Предохранители прикуривателя (розетка) в Ford F-150 Это предохранители № 9 (разъем питания) и № 16 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

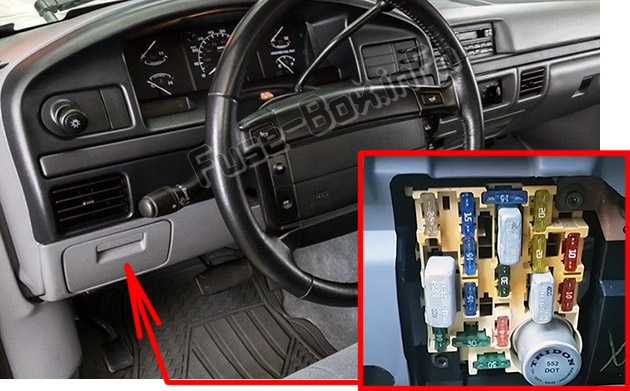

Расположение блока предохранителей
Панель предохранителей находится за крышкой слева от рулевого колеса. Снимите крышку с нижнего края приборной панели, потянув за ручку, чтобы освободить крепления.

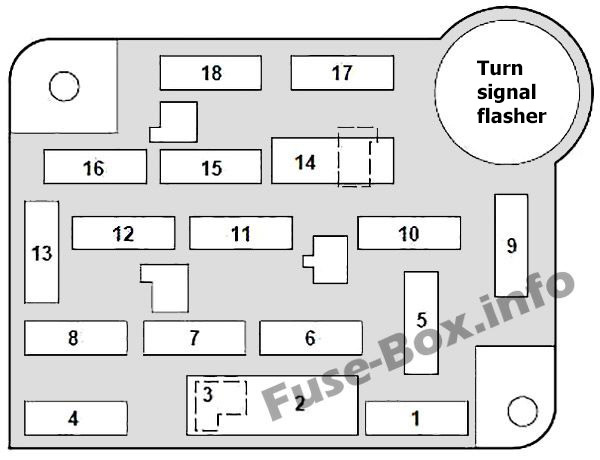

Схема блока предохранителей
| № | Усилитель Рейтинг | Описание |
|---|---|---|
| 1 | 30A | Вентилятор отопителя/кондиционера |
| 2 | 30A | Стеклоочиститель |
| 3 | 3A | Переключатель холостого хода (дизель) |
| 4 | 15A | Наружные светильники; Подсветка приборов; Реле наружных фонарей прицепа; Предупреждающий зуммер/модуль звуковой сигнализации |
| 5 | 10A | Удерживающая подушка безопасности |
| 6 | 15A | Муфта кондиционера; Селектор вспомогательного дизельного топлива; Удаленный вход без ключа |
| 7 | 15A | Поверните лампы |
| 8 | 15A | Лампы вежливости/купола/груза; Электрические наружные зеркала заднего вида; вход без ключа; Спидометр; подсветка зеркала солнцезащитного козырька; Предупреждающий зуммер/модуль звуковой сигнализации |
| 9 | 25A | Силовая установка |
| 10 | 4A | Подсветка приборов |
| 11 | 15A | Радио; Диммер дисплея радио |
| 12 | 20А (автоматический выключатель) | электродвигатель переключения на 4 колеса; дверные замки с электроприводом; Сиденье водителя с электроприводом; Силовой поясничный отдел |
| 13 | 15A | Антиблокировочная система тормозов; Блокировка переключения тормозов; Электронное управление двигателем; Контроль скорости; стоп-сигналы/аварийные огни; Стоп-сенсор для электронного управления двигателем |
| 14 | 20А (автоматический выключатель) | Электрические стеклоподъемники |
| 15 | 20A | Антиблокировочная система тормозов |
| 16 | 15A | Зажигалка; Универсальный инструмент сканирования |
| 17 | 10A | Дизельные индикаторы; Электронная трансмиссия; датчики; Тахометр; Предупреждающий зуммер/модуль звуковой сигнализации; Предупреждающие индикаторы |
| 18 | 10A | удерживающая подушка безопасности; Автоматическое дневное/ночное зеркало; Блокировка переключения тормозов; Электронный модуль переключения полного привода; Спидометр; Выбираемое управление оборотами (дизель); Контроль скорости (Дизель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

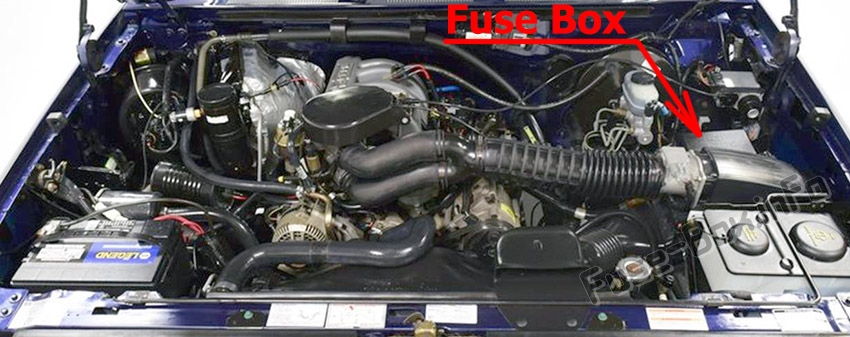

Расположение блока предохранителей

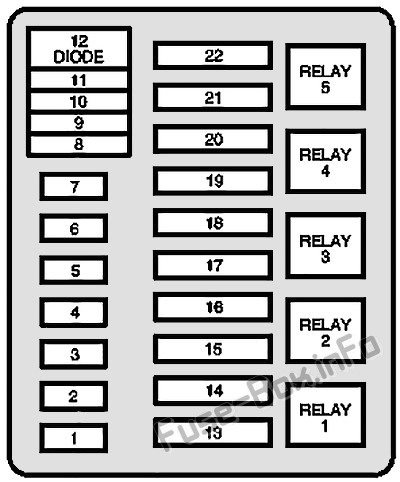

Схема блока предохранителей
| № | Усилитель Рейтинг | Описание |
|---|---|---|
| 1 | 20A | Мощность звука |
| 2 | (15А) | Противотуманные фары; Генератор на 200 А (только дизельная машина скорой помощи) |
| 3 | 30A | Дневные ходовые огни (только для Канады); Вспышка фары на проход; Horn |
| 4 | 25A | фонари заднего хода прицепа; Ходовые огни прицепа |
| 5 | 15A | фонари заднего хода; Модуль дневных ходовых огней (DRL) (только для Канады); подогреватель кислородного датчика; Реле заряда аккумулятора прицепа |
| 6 | 10A | Правый стоп-сигнал прицепа/поворотник |
| 7 | 10A | Левый стоп-сигнал прицепа/поворотник |
| 8 | 30А макси | Модуль драйвера форсунки |
| 9 | 30А (Газ) / 20А (Дизель) | Система управления силовым агрегатом |
| 10 | 20А макси | Предохранители панели приборов: 15,18; Катушка реле стартера |
| 11 | — | Не используется |
| 12 | Диод | Катушка реле системы управления силовым агрегатом |
| 13 | 50А макси | Предохранители панели приборов: 5,9,13 |
| 14 | — | Не используется |
| 15 | 50А макси | Предохранители панели приборов: 1, 7; Коробка распределения питания: предохранитель 5 |
| 16 | 20А макси | Подача топливного насоса (Газовый двигатель) |
| 17 | 50А макси | Лампа зарядки генератора; Переключатель холостого хода (дизель); Предохранители панели приборов: 2, 6, 11,14,17; Распределительная коробка: предохранитель 22 |
| 18 | 30А макси | Зарядка аккумулятора прицепа |
| 19 | 40А макси | Фары |
| 20 | 50А макси | Предохранители панели приборов: 4, 8, 12, 16 |
| 21 | 30А макси | Подача тормоза прицепа |
| 22 | 20А макси (Газ) / 30А (Дизель) | Пикап дистрибьютора (Газовый двигатель); Подогреватель топливопровода (Дизель); Контроллер свечи накаливания (дизель); Катушка зажигания (Газовый двигатель); Катушка реле системы управления силовым агрегатом; Интегрированный толстопленочный модуль (TFI) (газовый двигатель) |
| Реле 1 | Система управления силовым агрегатом | |
| Реле 2 | Топливный насос (Газовый двигатель); Модуль привода форсунки (реле IDM) (дизель) | |
| Реле 3 | Horn | |
| Реле 4 | Буксировочные фонари прицепа | |
| Реле 5 | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
Дополнительные предохранители
Дополнительные предохранители
| Расположение | Size | Цепь защищена |
|---|---|---|
| Интеграл с переключателем фар | 22 А Циркуляр. Бркр. | Фары и индикатор дальнего света |
| Реле пускового двигателя (бензиновый двигатель) | 12 Ga. Плавкая вставка | Генератор, 95 А |
| Реле пускового двигателя (дизельный двигатель) | (2) Плавкие вставки 12 Ga. | Генератор, 130 А |
| Реле пускового двигателя | (2) Плавкие вставки 14 Ga. | Дизельные свечи накаливания |
