Предохранители и реле Ford F-150 (1997-2003)
Схемы относятся к указанным годам и вариантам Ford F-150 (1997-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F150 1997-2003 гг.
Предохранитель прикуривателя (розетки) в Ford F-150 являются предохранитель №3 (прикуриватель) в блоке предохранителей панели приборов и предохранитель №10 (вспомогательная розетка) в блоке предохранителей моторного отсека (1997-1998 гг. гг.). С 1999 года – предохранитель №3 (прикуриватель) в блоке предохранителей панели приборов и предохранители №1 (разъем питания), №12 (задний вспомогательный разъем питания) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

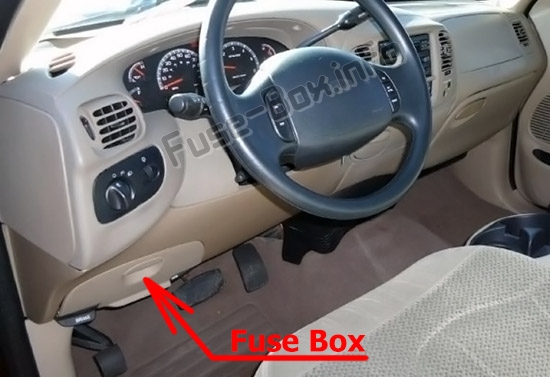

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза за крышкой.

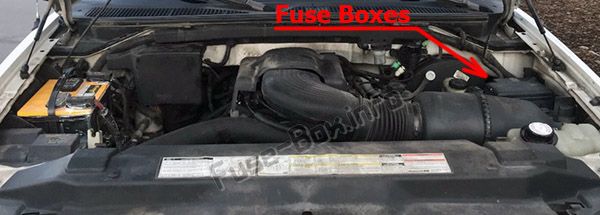

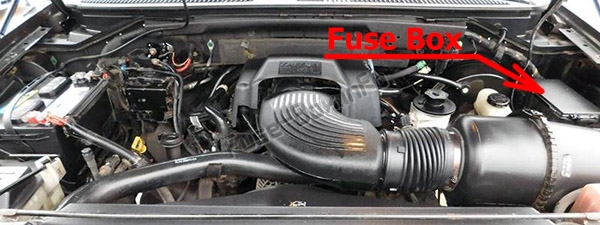

Моторного отсека
Распределительная коробка расположена в моторном отсеке (слева).
1997-1998 гг.

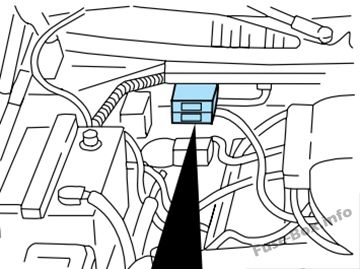

Первичные предохранители батареи (мегапредохранители)
Предохранители первичной батареи расположены под крышкой ПРЕДОХРАНИТЕЛЯ ПЕРВИЧНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ рядом с реле стартера.

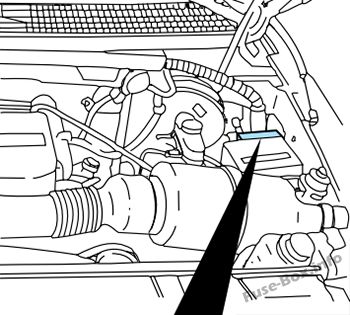

Панель минипредохранителей двигателя
Панель мини-предохранителей расположена за распределительной коробкой.
1999-2003 гг.
Схемы блока предохранителей
Схемы блока предохранителей
1997

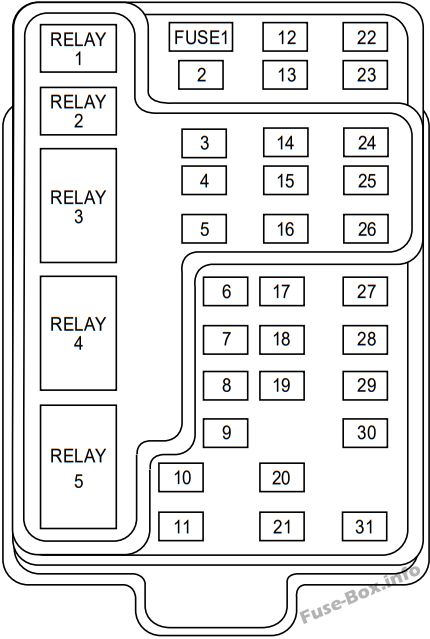

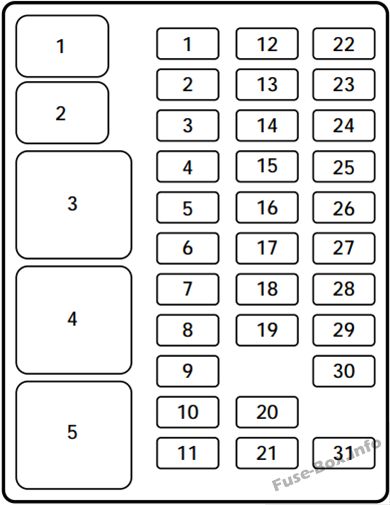

Пассажирский салон
| Должность | Amps | Описание |
|---|---|---|
| 1 | 15 | Стоп-сигналы/поворотники и указатели поворота |
| 2 | 5 | Приборный щиток |
| 3 | 25 | Зажигалка |
| 4 | 5 | Зеркала с электроприводом, автолампа, дистанционный противоугонный/бесключевой доступ, реле фар и реле габаритных огней |
| 5 | 15 | Регулятор скорости, дневные ходовые огни, дверца смесителя климат-контроля, фонари заднего хода, катушка сцепления кондиционера |
| 6 | 5 | Блокировка переключения тормозов, универсальный электронный модуль (GEM)/модуль центрального таймера (CTM) и модуль пневматической подвески |
| 7 | - | Не используется |
| 8 | 5 | Радио, удаленный противоугонный/бесключевой доступ, модуль GEM/модуль CTM |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | 30 | Система стеклоочистителя |
| 12 | 5 | Разъем канала передачи данных бортовой диагностики (OBD II) |
| 13 | 15 | Выключатель тормоза ON/OFF, задний антиблокировочный тормозной модуль и датчик давления в тормозной системе |
| 14 | 15 | Освещение салона и дополнительное реле задержки |
| 15 | 5 | Модуль GEM/модуль CTM |
| 16 | 20 | Фары дальнего света |
| 17 | - | Не используется |
| 18 | 5 | Подсветка приборов |
| 19 | 10 | Диагностический монитор подушек безопасности, комбинация приборов |
| 20 | 5 | Модуль GEM/модуль CTM и модуль управления трансмиссией (PCM) |
| 21 | 15 | Реле стартера |
| 22 | 10 | Диагностический монитор подушки безопасности и выключатель подушки безопасности пассажира |
| 23 | 10 | Реле сцепления 4WD, электронная сигнальная лампа, вакуумные соленоиды 4WD/2WD и реле заряда аккумуляторной батареи прицепа |
| 24 | 10 | Реле вентилятора I/P |
| 25 | 5 | Модуль 4WABS и реле |
| 26 | 10 | Правая фара ближнего света и модуль ДХО |
| 27 | 5 | Реле противотуманных фар |
| 28 | 10 | Левая фара ближнего света |
| 29 | 5 | Автолампа, комбинация приборов, контрольная лампа управления коробкой передач и переключатель |
| 30 | 30 | Катушки зажигания и реле PCM |
| 31 | - | Не используется |
| 1 | Реле освещения салона | |
| 2 | Реле экономии заряда батареи | |
| 3 | Не используется | |
| 4 | Эстафета с одним касанием | |
| 5 | Дополнительное реле задержки |

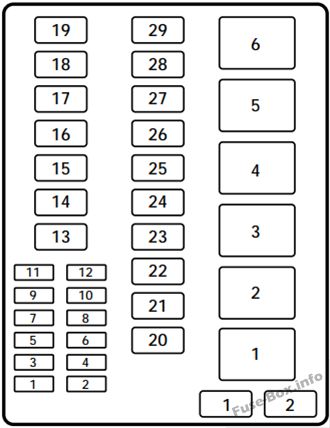

Моторного отсека
| Должность | Amps | Описание |
|---|---|---|
| 1 | 20 | Запасные и задние фонари для буксировки прицепа |
| 2 | 10 | Диагностический монитор подушки безопасности |
| 3 | 15 | Силовые замки |
| 4 | 15 | Пневматическая подвеска |
| 5 | 20 | Horn |
| 6 | 15 | Аудио система |
| 7 | 15 | Парковочные и задние фонари |
| 8 | 30 | Фары |
| 9 | 15 | Дневные ходовые огни и противотуманные фары |
| 10 | 25 | Вспомогательная точка питания |
| 11 | - | Не используется |
| 12 | - | Не используется |
| 13 | - | Не используется |
| 14 | 60/20 | 4WABS/задний антиблокировочный тормоз |
| 15 | 50 | Компрессор пневматической подвески |
| 16 | 40 | Зарядка аккумуляторной батареи прицепа и стоп-сигналы |
| 17 | 30 | Мотор переключения раздаточной коробки 4WD и сцепление |
| 18 | 30 | Водительское сиденье с электроприводом |
| 19 | 20 | Топливный насос |
| 20 | 50 | Питание выключателя зажигания панели предохранителей панели приборов |
| 21 | 50 | Питание выключателя зажигания панели предохранителей панели приборов |
| 22 | 50 | I/P панель предохранителей питание батареи |
| 23 | 40 | И/П воздуходувка |
| 24 | 30 | мощность ПКМ |
| 25 | 30 | Электрические стеклоподъемники |
| 26 | - | Не используется |
| 27 | - | Не используется |
| 28 | 30 | Электронный тормоз буксировки прицепа |
| 29 | - | Не используется |
| 1 | Задний диод АБС | |
| 2 | диод ПКМ | |
| 1 | Стеклоочистители HI / LO скорость | |
| 2 | Реле включения/выключения дворников лобового стекла | |
| 3 | Реле насоса омывателя | |
| 4 | Реле топливного насоса | |
| 5 | Реле звукового сигнала | |
| 6 | Реле питания ПКМ |
Первичные предохранители батареи (мегапредохранители)
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 175 | Блок питания сетевой мегапредохранитель |
| 2 | 175 | Мегапредохранитель генератора |
| 3 | 20 | Минипредохранитель генератора переменного тока |
Панель минипредохранителей двигателя
| Расположение | Сила тока | Описание |
|---|---|---|
| 1 | 5 | Модуль управления силовым агрегатом (PCM) |
| 2 | 20 | Буксирные/поворотные огни прицепа |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | - | Не используется |
1998
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Мигающее реле |
| 2 | 5A | Приборный щиток |
| 3 | 25A | Зажигалка |
| 4 | 5A | Реле стояночных фонарей, реле фар, модуль автолампы, модуль удаленной защиты от кражи (RAP), переключатель зеркал с электроприводом |
| 5 | 15A | Цифровой датчик дальности передачи (DTR) (A/T), переключатель фонарей заднего хода (M/T), модуль дневных ходовых огней (DRL), узел сервопривода/усилителя управления скоростью, узел управления нагревателем/кондиционером, привод заслонки смешения воздушных потоков |
| 6 | 5A | Привод блокировки переключения передач, универсальный электронный модуль (GEM), модуль задней пневматической подвески (RAS) |
| 7 | — | Не используется |
| 8 | 5A | Радио, выключатель основного света, удаленный персональный модуль защиты от кражи (RAP) |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса омывателя, реле работы/парковки стеклоочистителя, реле Hi/Lo стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | 5A | Разъем канала передачи данных (DLC) |
| 13 | 15A | Модуль задней антиблокировочной тормозной системы (RABS), переключатель включения/выключения тормозов (BOO), датчик тормозного давления |
| 14 | 15A | Реле энергосбережения, реле освещения салона |
| 15 | 5A | Общий электронный модуль (GEM) |
| 16 | 20A | Комбинация приборов (без ДХО), модуль дневных ходовых огней (ДХО), фары дальнего света (питание подается через многофункциональный переключатель) |
| 17 | — | Не используется |
| 18 | 5A | Реле стояночных фонарей, электронный контроллер тормозов прицепа, выключатель основного света, реле движения прицепа с буксировкой, передние фонари парковки/поворота, лампы номерного знака, стоп-сигналы/стояночные/поворотные фонари, задние/боковые габаритные огни (питание подается через выключатель основного освещения) |
| 19 | 10A | Комбинация приборов, диагностический монитор подушек безопасности |
| 20 | 5A | Модуль управления силовым агрегатом (PCM), универсальный электронный модуль (GEM)/модуль центрального таймера (CTM) |
| 21 | 15A | Переключатель положения педали сцепления (CPP) (без RAP), реле прерывания стартера (W/RAP) |
| 22 | 10A | Диагностический монитор подушек безопасности, модуль пассивной деактивации (PAD) |
| 23 | 10A | Реле зарядки аккумуляторной батареи, соленоид ступицы 4X4, соленоид ступицы 4X2, реле мигалки, реле переключения передач на лету |
| 24 | 10A | Реле вентилятора |
| 25 | 5A | Модуль антиблокировочной тормозной системы 4 колес (4WABS), реле 4WABS |
| 26 | 10A | Модуль дневных ходовых огней (DRL), правая фара |
| 27 | 5A | Выключатель основного освещения, реле противотуманных фар |
| 28 | 10A | Левая фара |
| 29 | 5A | Модуль автолампы, комбинация приборов, переключатель управления коробкой передач (TCS), блок тормозного резистора/диода (W/RABS) |
| 30 | 30A | Радиошумовой конденсатор, катушка зажигания, силовой диод PCM |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле энергосбережения |
| Не используется | — | Не используется |
| Реле 4 | — | Эстафета с одним касанием вниз |
| Реле 5 | — | Реле задержки ACC |

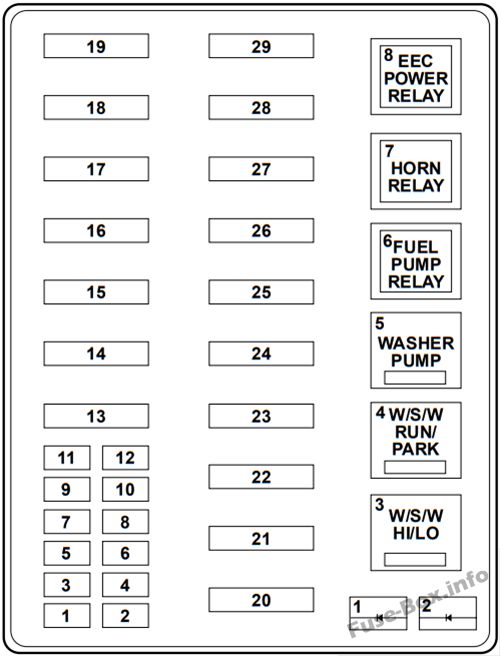

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 4 | 15 А* | Задняя пневматическая подвеска (RAS) |
| 5 | 20A* | Реле звукового сигнала |
| 6 | 15 А* | Радио, Усилитель звука премиум-класса, CD-чейнджер |
| 7 | 15 А* | Выключатель основного света, реле стояночного света |
| 8 | 30A* | Выключатель основного света, реле фар, многофункциональный переключатель |
| 9 | 15 А* | Модуль дневных ходовых огней (DRL), реле противотуманных фар |
| 10 | 25A* | Вспомогательная розетка |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | 60А**/20А** | 4-колесная антиблокировочная тормозная система (4WABS) Модуль/выключатель зажигания (только W/RABS) |
| 15 | 50А** | Компрессор задней пневматической подвески |
| 16 | 40А** | Реле зарядки аккумуляторной батареи прицепа, модуль предохранителей двигателя (предохранитель 2) |
| 17 | 30А** | Реле переключения передач, реле переключения раздаточной коробки |
| 18 | 30А** | Переключатель управления сиденьем с электроприводом |
| 19 | 20А** | Реле топливного насоса |
| 1 | 20А * | Реле ходовых огней прицепа, Реле фонарей заднего хода прицепа |
| 2 | 10 А* | Диагностический монитор подушки безопасности |
| 3 | 15 А* | Реле разблокировки всех дверей, Реле блокировки всех дверей, Реле разблокировки дверей водителя, Выключатель блокировки левой двери с электроприводом, Выключатель блокировки правой двери с электроприводом |
| 20 | 50А** | Выключатель зажигания |
| 21 | 50А** | Выключатель зажигания |
| 22 | 50А** | Распределительная коробка, панель предохранителей/реле, питание батареи |
| 23 | 40А** | Реле вентилятора |
| 24 | 30А** | Реле питания PCM, модуль предохранителей двигателя (предохранитель 1) |
| 25 | 30А** | Распределительная коробка, панель предохранителей/реле, реле задержки ACC |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30А** | Электронный тормозной контроллер прицепа |
| 29 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
1999

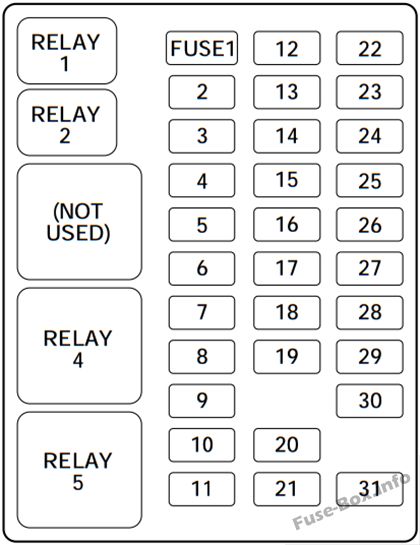

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Аудио |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), кластер |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 15A | Модуль автолампы, Модуль удаленного доступа, Зеркала |
| 5 | 15A | Реле сцепления переменного тока, модуль управления скоростью, лампа заднего хода, переключатель климатического режима, реле дневных ходовых огней |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, модуль задней пневматической подвески, модуль GEM |
| 7 | — | Не используется |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Реле энергосбережения, реле освещения салона, реле задержки включения вспомогательного оборудования (электростеклоподъемники) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM, тестовый разъем RABS |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | — | Не используется |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль GEM, модуль управления трансмиссией (PCM), |
| 21 | 15A | Реле стартера, переключатель сцепления, предохранитель 20 |
| 22 | 10A | Модуль подушки безопасности, модуль отключения подушки безопасности пассажира |
| 23 | 10A | Реле зарядки аккумуляторной батареи прицепа, указатель поворота/аварийной сигнализации, соленоиды 4x4, реле 4x4 |
| 24 | 10A | Переключатель режима климата (реле вентилятора) |
| 25 | 5A | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |

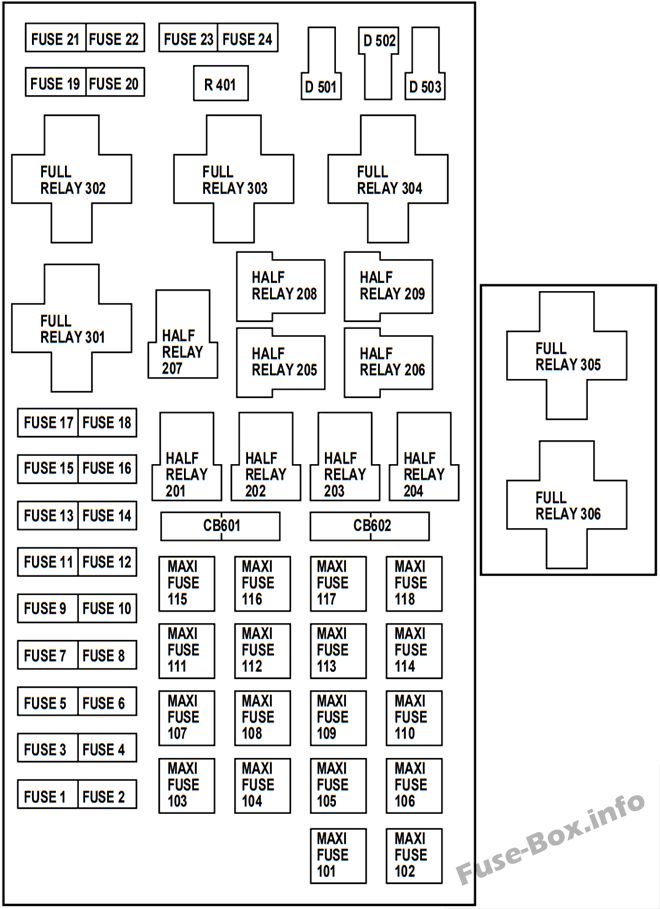

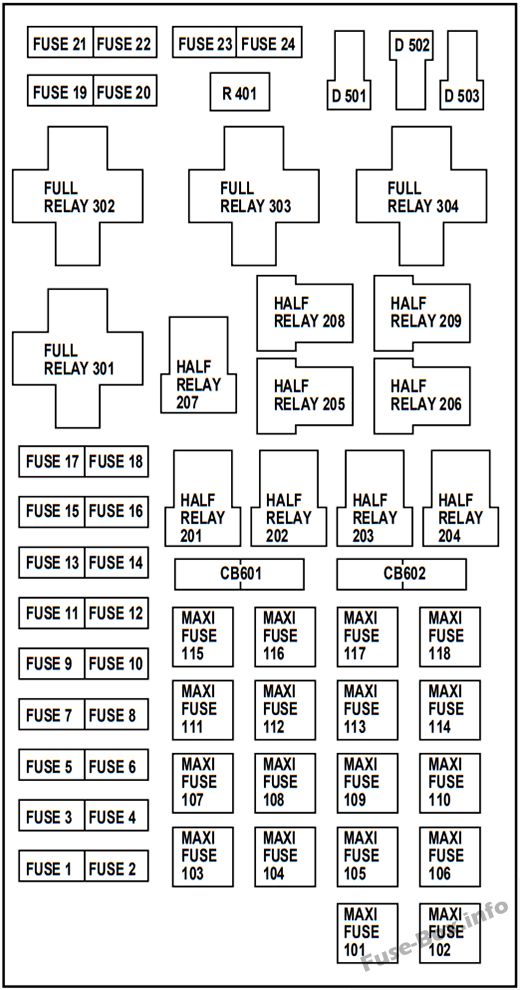

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 25А * | Силовая установка |
| 2 | 30A* | Модуль управления силовым агрегатом |
| 3 | 30A* | Фары/Автолампы |
| 4 | 15 А* | Пневматическая подвеска |
| 5 | 20A* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Парковочные фонари/Автолампы |
| 7 | 20A* | Horn |
| 8 | 15 А* | Замки с электроприводом |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A* | Топливный насос |
| 11 | 20A* | Поле генератора |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 А* | Блок управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Модуль управления силовым агрегатом, датчик HEGO, вентиляция адсорбера |
| 24 | 15 А* | Модуль управления силовым агрегатом, автоматическая коробка передач, датчик CMS |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50/20А** | Модуль антиблокировочной тормозной системы для четырех колес/Модуль антиблокировочной тормозной системы для задних колес |
| 103 | 50A* | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | 50А** | Компрессор пневматической подвески |
| 110 | 30А** | Электрические стеклоподъемники |
| 111 | 50А** | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30А** | Сиденье с электроприводом водителя |
| 113 | 50А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | — | Не используется |
| 116 | — | Не используется |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Реле задней пневматической подвески |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
| 601 | — | Не используется |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2000
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Аудио |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), кластер |
| 3 | 20A | Прикуриватель, разъем сканера OBD-II |
| 4 | 5A | Модуль удаленного доступа, зеркала |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, переключатель климатического режима, реле дневных ходовых огней |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, модуль GEM |
| 7 | — | Не используется |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Реле энергосбережения, реле освещения салона, реле задержки включения (электростеклоподъемники) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM, тестовый разъем RABS |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | — | Не используется |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль GEM (или CTM), модуль управления трансмиссией (PCM), |
| 21 | 15A | Реле стартера, переключатель сцепления, предохранитель 20 |
| 22 | 10A | Модуль подушки безопасности, модуль отключения подушки безопасности пассажира, переключатель режима климат-контроля (реле вентилятора) |
| 23 | 10A | Реле заряда аккумуляторной батареи прицепа, указатель поворота/аварийной сигнализации, соленоиды 4x4, реле 4x4, потолочная консоль, модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Не используется |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30A* | Модуль управления силовым агрегатом |
| 3 | 30A* | Фары/Автолампы |
| 4 | — | Не используется |
| 5 | 20A* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Стояночные фонари/автолампы, предохранитель на панели предохранителей пассажира #18 |
| 7 | 20A* | Horn |
| 8 | 15 А* | Замки с электроприводом |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A* | Топливный насос |
| 11 | 20A* | Поле генератора |
| 12 | 20A* | Задняя вспомогательная розетка |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 А* | Модуль управления силовым агрегатом, топливные форсунки, реле топливного насоса, регулятор холостого хода, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчик HEGO, вентиляция адсорбера, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50/20А** | Модуль антиблокировочной тормозной системы для четырех колес/Модуль антиблокировочной тормозной системы для задних колес |
| 103 | 50А** | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | 20А** | Насос промежуточного охладителя (только Lightning) |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | — | Не используется |
| 110 | 30А** | Электрические стеклоподъемники |
| 111 | 40А** | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемые педали |
| 113 | 40А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | 20А** | Дверные замки с электроприводом (только SuperCrew) |
| 116 | — | Не используется |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса промежуточного охладителя (только Lightning) |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 305 | — | Реле Hi/Lo топливного насоса (только Lightning) |
| 306 | — | Реле инерционного переключателя (только Lightning) |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод компрессора кондиционера |
| 503 | — | Не используется |
| 601 | CB | Электростеклоподъемники, люк (только SuperCrew) |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2001
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Аудио |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), кластер |
| 3 | 20 A | Прикуриватель, разъем сканера OBD-II |
| 4 | 5A | Модуль удаленного доступа, зеркала |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, переключатель климатического режима, реле дневных ходовых огней |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, модуль GEM |
| 7 | — | Не используется |
| 8 | 5A | Радио, модуль удаленного входа, модуль GEM |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20 A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации, модуль управления скоростью |
| 14 | 15A | Реле энергосбережения, реле освещения салона, реле задержки включения вспомогательного оборудования (электростеклоподъемники) |
| 15 | 5A | Выключатель стоп-сигнала (управление скоростью, блокировка переключения тормозов, ABS, входы модуля PCM), модуль GEM |
| 16 | 20 A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | — | Не используется |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль GEM (или CTM), модуль управления трансмиссией (PCM), |
| 21 | 15A | Реле стартера, предохранитель 20 |
| 22 | 10A | Модуль подушки безопасности, переключатель режима климат-контроля (реле вентилятора) |
| 23 | 10A | Буксировка прицепа^ Реле заряда аккумулятора, указатель поворота/аварийной сигнализации, соленоиды 4x4, реле 4x4, потолочная консоль, модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Не используется |
| Реле 4 | — | Реле опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 17 | — | Не используется |
| 18 | 15 А* | Модуль управления силовым агрегатом, топливные форсунки, реле топливного насоса, регулятор холостого хода, датчик массового расхода воздуха |
| 19 | 10 А* | Буксирная остановка прицепа и лампа правого поворота |
| 20 | 10 А* | Буксирная остановка прицепа и лампа левого поворота |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчик HEGO, вентиляция адсорбера, автоматическая коробка передач, датчик CMS |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50А** | Четырехколесный антиблокировочный тормозной модуль |
| 103 | 50А** | Питание от аккумуляторной батареи соединительного блока |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | — | Не используется |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | — | Не используется |
| 110 | — | Не используется |
| 111 | 40А** | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемые педали |
| 113 | 40А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | 20А** | Замки с электроприводом |
| 116 | — | Не используется |
| 117 | — | Не используется |
| 118 | — | Не используется |
| 201 | — | Реле парковочных фонарей прицепа |
| 1 | 20А * | Силовая установка |
| 2 | 30A* | Модуль управления силовым агрегатом |
| 3 | 30A* | Фары/Автолампы |
| 4 | — | Не используется |
| 5 | 20A* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Стояночные фонари/автолампы, предохранитель на панели предохранителей пассажира #18 |
| 7 | 20A* | Horn |
| 8 | — | Не используется |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20A* | Топливный насос |
| 11 | 20A* | Поле генератора |
| 12 | 20A* | Задняя вспомогательная розетка |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 305 | — | Не используется |
| 306 | — | Не используется |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод компрессора кондиционера |
| 503 | — | Не используется |
| 601 | 30А СВ | электрические стеклоподъемники, люк |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2002
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Аудио |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), кластер |
| 3 | 20A | Прикуриватель, разъем канала передачи данных |
| 4 | 5A | Переключатель наружного зеркала заднего вида, реле указателя поворота зеркала |
| 5 | 15A | Модуль управления скоростью, фонарь заднего хода, переключатель климатического режима, реле дневных ходовых огней, цифровой датчик дальности передачи (DTR) |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, модуль GEM |
| 7 | — | Не используется |
| 8 | 5A | Радио, модуль удаленного доступа, модуль GEM, автомобильная развлекательная система (только SuperCrew) |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле высокого/низкого уровня стеклоочистителя, электродвигатель стеклоочистителя |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигнала (лампы), указатель поворота/аварийной сигнализации |
| 14 | 15A | Реле энергосбережения, реле освещения салона |
| 15 | 5A | Выключатель стоп-сигналов (управление скоростью, блокировка переключения тормозов), модуль GEM, модуль RABS |
| 16 | 20A | Фары (дальний свет), комбинация приборов (индикатор дальнего света) |
| 17 | — | Не используется |
| 18 | 5A | Подсветка приборов (диммерный выключатель питания) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, модуль GEM, модуль управления трансмиссией (PCM), датчик диапазона коробки передач |
| 21 | 15A | Датчик диапазона цифровой передачи (DTR), переключатель сцепления, реле стартера, предохранитель I/P 20 |
| 22 | 10A | Модуль подушки безопасности, модуль отключения подушки безопасности пассажира |
| 23 | 10A | Реле заряда аккумуляторной батареи прицепа, указатель поворота/аварийной сигнализации, соленоиды 4x4, реле 4x4, потолочная консоль, модуль антиблокировочной тормозной системы для 4 колес (4WABS), зеркало EC, сиденья с подогревом |
| 24 | 10A | Переключатель выбора функций в сборе |
| 25 | — | Не используется |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар, главный выключатель света (вверх по потоку) |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автолампы, переключатель управления повышающей передачей трансмиссии, центральный модуль безопасности, предохранитель ремня безопасности |
| 30 | 30A | Пассивный противоугонный приемопередатчик, приборная панель, катушки зажигания, реле модуля управления силовым агрегатом, катушка на свечах зажигания, радиопомеховый конденсатор, диод ECC |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Не используется |
| Реле 4 | — | Эстафета опускания окна одним касанием |
| Реле 5 | — | Реле задержки ACC |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30 А* | Модуль управления силовым агрегатом |
| 3 | 30 А* | Выключатель основного света, реле фар, многофункциональный переключатель |
| 4 | — | Не используется |
| 5 | 20 А* | Резервные/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Выключатель основного света, реле стояночного света |
| 7 | 20 А* | Horn |
| 8 | 15 А* | Дверные замки с электроприводом, CSM, реле блокировки |
| 9 | 15 А* | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20 А* | Топливный насос |
| 11 | 20 А* | Поле генератора |
| 12 | 20 А* | Задняя вспомогательная розетка |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | 10A | Лампы подножки |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 15 А* | Модуль управления силовым агрегатом, топливные форсунки, реле топливного насоса, датчик массового расхода воздуха |
| 19 | 10 А* | Адаптер для прицепа/кемпера (правый стоп-сигнал и правый поворотник) |
| 20 | 10 А* | Адаптер для прицепа/кемпера (левый стоп-сигнал и левый поворотник) |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчик HE GO, автоматическая коробка передач |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50/20А** | Модуль антиблокировочной тормозной системы для четырех колес/Модуль антиблокировочной тормозной системы для задних колес, выключатель зажигания |
| 103 | 50А** | Центральная распределительная коробка |
| 104 | 30А** | Мотор переключения передач 4x4 и сцепление |
| 105 | 40А** | Климат-контроль Передний вентилятор |
| 106 | 20А** | Насос промежуточного охладителя (только двигатель с наддувом) |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | — | Не используется |
| 110 | 30А** | Реле задержки ACC |
| 111 | 40А** | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемый педальный переключатель |
| 113 | 40А** | Питание от батареи выключателя зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | 20А** | Замки с электроприводом |
| 116 | — | Не используется |
| 117 | — | Не используется |
| 118 | 30А** | Сиденья с подогревом |
| 201 | — | Реле парковочных фонарей прицепа |
| 202 | — | Реле работы/стоянки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря буксировки прицепа |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса промежуточного охладителя (только двигатель с наддувом) |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле зарядки аккумуляторной батареи прицепа |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 305 | — | Реле Hi/Lo топливного насоса (только двигатель с наддувом) |
| 306 | — | Реле инерционного переключателя (только двигатель с наддувом) |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод компрессора кондиционера |
| 503 | — | Не используется |
| 601 | CB | электрические стеклоподъемники, люк |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Аудио |
| 2 | 5A | Модуль управления силовым агрегатом (PCM), кластер |
| 3 | 20A | Прикуриватель, разъем канала передачи данных |
| 4 | 5A | Переключатель электропривода зеркал, реле указателей поворота зеркал |
| 5 | 15A | Модуль контроля скорости, фонарь заднего хода, переключатель режима климат-контроля, реле дневных ходовых огней (DRL), датчик диапазона цифровой передачи (DTR) |
| 6 | 5A | Комбинация приборов, соленоид блокировки переключения тормозов, GEM |
| 7 | — | Не используется |
| 8 | 5A | Радио, модуль дистанционного управления, GEM, автомобильная развлекательная система (только SuperCrew) |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 30A | Реле насоса переднего омывателя, реле работы/стоянки стеклоочистителя, реле стеклоочистителя HI/LO, двигатель стеклоочистителя ветрового стекла |
| 12 | — | Не используется |
| 13 | 20A | Выключатель стоп-сигналов (лампы), указатель поворота/аварийной сигнализации |
| 14 | 15A | Реле энергосбережения, Реле освещения салона |
| 15 | 5A | Выключатель стоп-сигналов (контроль скорости, блокировка переключения тормозов), GEM, модуль задней антиблокировочной тормозной системы (RABS) |
| 16 | 20A | Фары (дальний свет), Cluster (индикатор дальнего света) |
| 17 | — | Не используется |
| 18 | 5A | Подсветка приборов (питание диммера) |
| 19 | — | Не используется |
| 20 | 5A | Аудио, GEM, PCM, датчик дальности передачи |
| 21 | 15A | Датчик DTR, выключатель сцепления, реле стартера, предохранитель I/P 20 |
| 22 | 10A | Модуль подушки безопасности, модуль отключения подушки безопасности пассажира |
| 23 | 10A | Аккумуляторная батарея прицепа Реле зарядки, указатель поворота/аварийной сигнализации, соленоиды 4x4, реле 4x4, потолочная консоль, модуль 4-колесной антиблокировочной тормозной системы (4WABS), зеркало EC, сиденья с подогревом |
| 24 | 10A | Переключатель выбора функций в сборе |
| 25 | 10A | Зеркала с подогревом |
| 26 | 10A | Правая фара ближнего света |
| 27 | 5A | Реле противотуманных фар и индикатор противотуманных фар, выключатель главного света (вверх по потоку) |
| 28 | 10A | Левая фара ближнего света |
| 29 | 5A | Модуль автоламп, переключатель управления повышающей передачей трансмиссии, центральный модуль безопасности, ременный контролер |
| 30 | 30A | Пассивный противоугонный приемопередатчик, Кластер, Катушки зажигания, Реле PCM, Катушка на свечах, Конденсатор радиошумов, Диод ECC |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Реле экономии заряда батареи |
| Реле 3 | — | Не используется |
| Реле 4 | — | Реле опускания окна в одно касание |
| Реле 5 | — | Дополнительное реле задержки |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20А * | Силовая установка |
| 2 | 30 А* | Модуль управления силовым агрегатом (PCM) |
| 3 | 30 А* | Выключатель основного света, реле фар, многофункциональный переключатель |
| 4 | 20 А* | Розетка питания консоли (только Harley Davidson) |
| 5 | 20 А* | Фонари заднего хода/стояночные огни для буксировки прицепа |
| 6 | 15 А* | Выключатель основного света, реле габаритных огней |
| 7 | 20 А* | Horn |
| 8 | 15 А* | Дверные замки с электроприводом, центральный модуль безопасности (CSM), реле блокировки (не используются в SuperCrew) |
| 9 | 15 А* | Дневные ходовые огни (ДХО), Противотуманные фары |
| 10 | 20 А* | Топливный насос |
| 11 | 20 А* | Поле генератора |
| 12 | 20 А* | Задняя дополнительная розетка питания (только для SuperCrew) |
| 13 | 15 А* | Муфта кондиционера |
| 14 | — | Не используется |
| 15 | 10 А* | Лампы подножки |
| 16 | 15 А* | Модуль двухтопливной форсунки, переключатель выбора топлива и альтернативные топливные форсунки (только для автомобилей с двухтопливным двигателем) |
| 17 | — | Не используется |
| 18 | 15 А* | PCM, топливные форсунки, реле топливного насоса, датчик массового расхода воздуха |
| 19 | 10 А* | Адаптер для прицепа/кемпера (правый стоп-сигнал/поворотник) |
| 20 | 10 А* | Адаптер для прицепа/кемпера (левый стоп-сигнал/поворотник) |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 15 А* | Датчик HEGO, Автоматическая коробка передач |
| 24 | — | Не используется |
| 101 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 102 | 50/20А** | Модуль антиблокировочной тормозной системы для четырех колес (4WABS)/модуль антиблокировочной тормозной системы для задних колес (RABS), замок зажигания |
| 103 | 50А** | Центральная распределительная коробка |
| 104 | 30А** | Двигатель 4x4 и сцепление |
| 105 | 40А** | Передний вентилятор климат-контроля |
| 106 | 20А** | Насос промежуточного охладителя (только двигатель с наддувом) |
| 107 | — | Не используется |
| 108 | 30А** | Электрический тормоз буксировки прицепа |
| 109 | — | Не используется |
| 110 | 30А** | Дополнительное реле задержки (не используется в SuperCrew) |
| 111 | 40А** | Питание от батареи выключателя зажигания (цепи запуска и работы) |
| 112 | 30А** | Водительское сиденье с электроприводом, регулируемый педальный переключатель |
| 113 | 40А** | Питание от батареи замка зажигания (рабочая и вспомогательная цепи) |
| 114 | — | Не используется |
| 115 | 20А** | Дверные замки с электроприводом (только SuperCrew) |
| 116 | 40А** | Подсветка с подогревом |
| 117 | 40А** | Аудиофильское радио (только SuperCrew) |
| 118 | 30А** | Сиденья с подогревом |
| 201 | — | Реле габаритных огней прицепа |
| 202 | — | Реле включения/парковки переднего стеклоочистителя |
| 203 | — | Реле резервного фонаря прицепа |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Реле противотуманных фар |
| 207 | — | Реле насоса переднего омывателя |
| 208 | — | Реле насоса промежуточного охладителя (только двигатель с наддувом) |
| 209 | — | Реле HI/LO переднего стеклоочистителя |
| 301 | — | Реле топливного насоса |
| 302 | — | Реле заряда аккумуляторной батареи прицепа |
| 303 | — | Реле подсветки с подогревом (только SuperCrew) |
| 304 | — | Реле ПКМ |
| 305 | — | Реле HI/LO топливного насоса (только двигатель с наддувом) |
| 306 | — | Реле инерционного переключателя (только двигатель с наддувом) |
| 401 | — | Не используется |
| 501 | — | диод ПКМ |
| 502 | — | Диод компрессора кондиционера |
| 503 | — | Не используется |
| 601 | CB | Электрические стеклоподъемники, люк (только SuperCrew) |
| 602 | — | Не используется |
| * Мини предохранители ** Максимальные предохранители |
