Предохранители и реле Ford F-150 (2004-2008)
Схемы относятся к указанным годам и вариантам Ford F-150 (2004-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F150 2004-2008 гг.

Предохранители прикуривателя (розетка) в Ford F-150 являются предохранители №37 (Задняя розетка / Центральная консоль) и №41 (2004-2007) или F110 (2008) (Прикуриватель) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Панель предохранителей в салоне / распределительная коробка

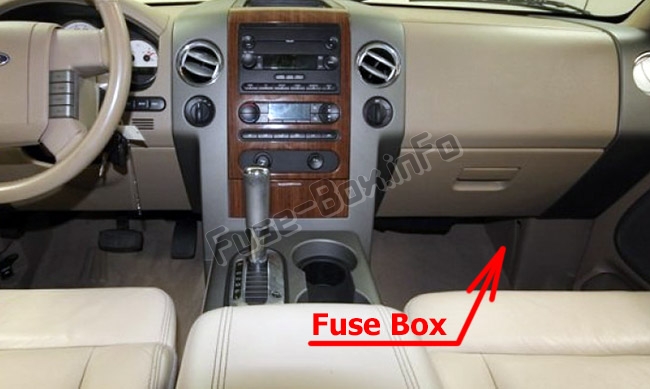

Панель предохранителей расположена под правой стороной панели приборов за крышкой.

Снимите панель отделки и крышку блока предохранителей, чтобы получить доступ к предохранителям.
Чтобы снять крышку блока предохранителей, поместите палец за выступ PULL и большой палец над выступом PULL, как показано на рисунке, затем снимите крышку.
Чтобы переустановить крышку блока предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она установлена правильно.

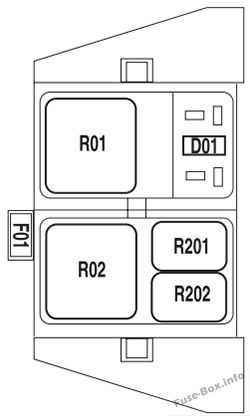

Вспомогательный релейный блок

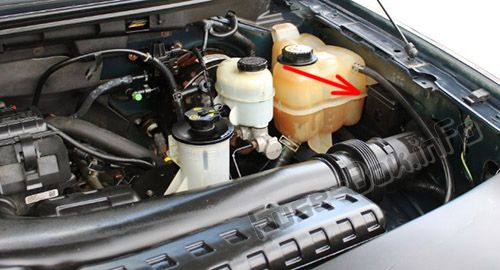

Блок реле расположен в моторном отсеке на левом крыле.
Схемы блока предохранителей
2004

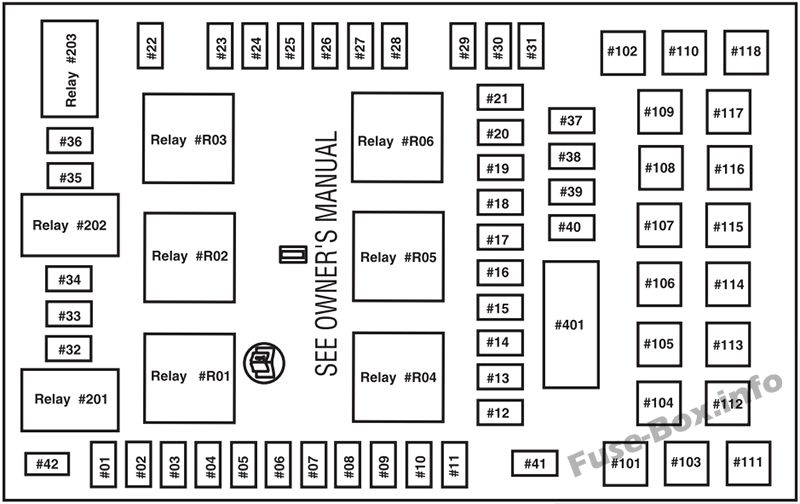

Пассажирский салон

| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 А* | Run/Accessories — Стеклоочистители, Комбинация приборов |
| 2 | 20 А* | Лампы стоп/поворот, переключатель деактивации контроля скорости |
| 3 | 5A* | Зеркала с электроприводом, питание с памятью логики, память сидений и педалей |
| 4 | 10 А* | мощность батареи двд |
| 5 | 7,5 А* | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| 6 | 15 А* | Парковочные огни, BSM, Подсветка панели приборов |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10 А* | Подогрев зеркал, Индикатор включения |
| 9 | — | Не используется |
| 10 | 20 А* | Реле фонарей заднего хода прицепа (печатная плата 1), реле габаритных огней прицепа (R201) |
| 11 | 10 А* | Муфта кондиционера, соленоид 4x4 |
| 12 | — | Не используется |
| 13 | 10 А* | Питание модуля климат-контроля |
| 14 | 10 А* | Катушка реле фонарей заднего хода и дневных ходовых огней (DRL), датчик давления кондиционера, соленоид блокировки переключения тормозов |
| 15 | 5A* | Отмена ускоренной передачи, Cluster, Brake-Shift Interlock (BSI) |
| 16 | 10 А* | Модуль ABS (мощность работы/пуска) |
| 17 | 15 А* | Реле противотуманных фар (R202) |
| 18 | 10 А* | Подача Run/Start — реле мигалки, электрохроматическое зеркало, подогрев сидений, BSM, компас, RSS (система датчиков заднего хода) |
| 19 | 10 А* | Ограничения (модуль подушки безопасности) |
| 20 | 15 А* | ПКМ 4x4 мощность |
| 21 | 15 А* | Кластер поддерживает мощность |
| 22 | 10 А* | Задержка питания аксессуаров для аудиосистемы, выключателя дверного замка с электроприводом и подсветки выключателя люка |
| 23 | 10 А* | Правая фара ближнего света |
| 24 | 15 А* | Энергосбережение батареи для ламп по требованию |
| 25 | 10 А* | Левая фара ближнего света |
| 26 | 20 А* | Реле звукового сигнала (PCB3), питание звукового сигнала |
| 27 | 5A* | Контрольная лампа деактивации подушки безопасности пассажира (PAD), контрольная лампа подушки безопасности кластера, питание кластера RUN/START |
| 28 | 5A* | Приемопередатчик SecuriLock (PATS) |
| 29 | 15 А* | ПКМ 4x4 мощность |
| 30 | — | Не используется |
| 31 | 20 А* | Мощность радио |
| 32 | 15 А* | Клапан управления парами (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), VCT |
| 33 | 15 А* | Соленоид переключения, CMS №12 и №22 |
| 34 | 20 А* | Топливные форсунки и мощность PCM |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Задняя розетка |
| 38 | 25 А* | Мощность сабвуфера |
| 39 | 20 А* | Точка питания приборной панели |
| 40 | 20 А* | Фары ближнего света, ДХО |
| 41 | 20 А* | Прикуриватель, питание диагностического разъема |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | соленоид стартера |
| 102 | 20А** | Питание замка зажигания |
| 103 | 20А** | Клапаны АБС |
| 104 | — | Не используется |
| 105 | 30А** | Электрические тормоза прицепа |
| 106 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 107 | 30А** | Электрозамки дверей (BSM) |
| 108 | 30А** | Пассажирское сиденье с электроприводом |
| 109 | 30А** | Сиденье водителя с электроприводом, регулируемые педали |
| 110 | — | Не используется |
| 111 | 30А** | реле 4x4 |
| 112 | 40А** | Мощность насоса АБС |
| 113 | 30А** | Стеклоочистители и насос омывателя |
| 114 | 40А** | Обогрев задней панели, Электрообогрев зеркал |
| 115 | — | Не используется |
| 116 | 30А** | Двигатель вентилятора |
| 117 | — | Не используется |
| 118 | 30А** | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк, Сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
| * Мини предохранители ** Патронные предохранители |

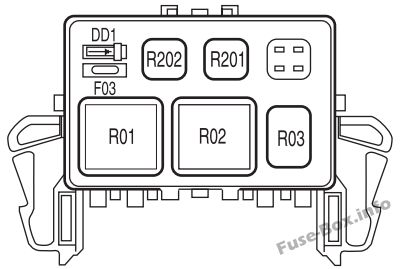

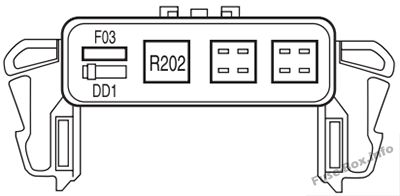

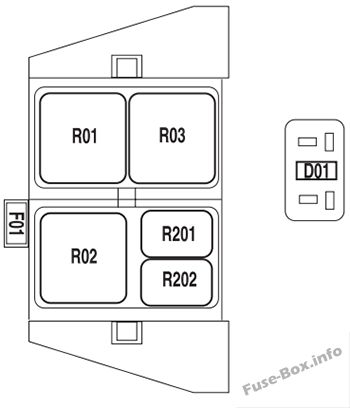

Вспомогательный релейный блок
С дневными ходовыми огнями (DRL) или вариантами 4×4

Без дневных ходовых огней (DRL) и варианты 4×4

| № | Номинал, Ампер | Описание |
|---|---|---|
| F01 | 5A | Освещение часовой пружины |
| R01 | — | 4x4 против часовой стрелки |
| R02 | — | 4x4 по часовой стрелке |
| R03 | — | Дневные ходовые огни (ДХО) (при наличии, в противном случае не используются) |
| R201 | — | DRL |
| R202 | — | Муфта кондиционера |
| D01 | — | Диод муфты кондиционера |
2005
Пассажирский салон

| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 А* | Run/Accessories — Стеклоочистители, Комбинация приборов |
| 2 | 20 А* | Лампы стоп/поворот, переключатель деактивации контроля скорости |
| 3 | 5A* | Зеркала с электроприводом, питание с памятью логики, память сидений и педалей |
| 4 | 10 А* | DVD питание от батареи, Электропривод складывания зеркал |
| 5 | 7,5 А* | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| 6 | 15 А* | Парковочные огни, BSM, Подсветка панели приборов |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10 А* | Подогрев зеркал, Индикатор включения |
| 9 | — | Не используется |
| 10 | 20 А* | Реле фонарей заднего хода прицепа (печатная плата 1), реле габаритных огней прицепа (R201) |
| 11 | 10 А* | Муфта кондиционера, соленоид 4x4 |
| 12 | — | Не используется |
| 13 | 10 А* | Питание модуля климат-контроля, сигнальное реле |
| 14 | 10 А* | С желтой наклейкой на задней панели панели предохранителей: катушка реле фонарей заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, ABS, PCV с подогревом (5,4 л), резервный переключатель контроля скорости. Все остальные: катушка реле фонаря заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель управления скоростью, подогрев PCV (5,4 л), катушка реле фонарей заднего хода прицепа, ABS, система помощи при парковке задним ходом, зеркало ЕС |
| 15 | 5A* | Отмена ускоренной передачи, Cluster, Brake-Shift Interlock (BSI) |
| 16 | 10 А* | Соленоид блокировки переключения тормозов |
| 17 | 15 А* | Реле противотуманных фар (R202) |
| 18 | 10 А* | Подача Run/Start — потолочная розетка, электрохромное зеркало, подогрев сидений, BSM, компас, RSS (система обнаружения заднего хода) |
| 19 | 10 А* | Ограничения (модуль подушки безопасности) |
| 20 | 10 А* | Аккумуляторная подача к воздушной розетке |
| 21 | 15 А* | Кластер поддерживает мощность |
| 22 | 10 А* | Задержка подачи питания на аудиосистему, выключатель дверного замка с электроприводом и подсветку выключателя люка |
| 23 | 10 А* | Правая фара ближнего света |
| 24 | 15 А* | Энергосбережение для ламп по требованию |
| 25 | 10 А* | Левая фара ближнего света |
| 26 | 20 А* | Реле звукового сигнала (PCB3), питание звукового сигнала |
| 27 | 5A* | Контрольная лампа деактивации подушки безопасности пассажира (PAD), контрольная лампа подушки безопасности кластера, питание кластера RUN/START |
| 28 | 5A* | Приемопередатчик SecuriLock (PATS) |
| 29 | 15 А* | ПКМ 4x4 мощность |
| 30 | 15 А* | ПКМ 4x4 мощность |
| 31 | 20 А* | Мощность радио |
| 32 | 15 А* | Клапан управления парами (MV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), VCT, клапан принудительной вентиляции картера (PCV) с подогревом (двигатель 4,2 л), датчик CID (двигатель 4,2 л) |
| 33 | 15 А* | Соленоид переключения, CMS №12 и №22 |
| 34 | 20 А* | Топливные форсунки и мощность PCM, управление впускным коллектором (двигатель 4,2 л) |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Задняя розетка |
| 38 | 25A* | Мощность сабвуфера |
| 39 | 20 А* | Точка питания приборной панели |
| 40 | 20 А* | Фары ближнего света, ДХО |
| 41 | 20 А* | Прикуриватель, питание диагностического разъема |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | соленоид стартера |
| 102 | 20А** | Питание замка зажигания |
| 103 | 20А** | Клапаны АБС |
| 104 | — | Не используется |
| 105 | 30А** | Электрические тормоза прицепа |
| 106 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 107 | 30А** | Электрозамки дверей (BSM) |
| 108 | 30А** | Пассажирское сиденье с электроприводом |
| 109 | 30А** | Сиденье водителя с электроприводом, регулируемые педали |
| 110 | — | Не используется |
| 111 | 30А** | реле 4x4 |
| 112 | 40А** | Мощность насоса АБС |
| 113 | 30А** | Стеклоочистители и насос омывателя |
| 114 | 40А** | Обогрев задней панели, Электрообогрев зеркал |
| 115 | — | Не используется |
| 116 | 30А** | Двигатель вентилятора |
| 117 | — | Не используется |
| 118 | 30А** | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк, Сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
| * Мини предохранители ** Патронные предохранители |

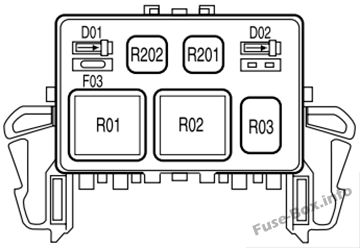

Вспомогательный релейный блок
С дневными ходовыми огнями (DRL) или вариантами 4×4

Без дневных ходовых огней (DRL) и варианты 4×4

| № | Номинал, Ампер | Описание |
|---|---|---|
| F03 | 5A | Освещение часовой пружины |
| R01 | Полное реле ISO | 4x4 против часовой стрелки |
| R02 | Полное реле ISO | 4x4 по часовой стрелке |
| R03 | Реле ISO V6 | Отключение дневных ходовых огней (DRL) дальнего света |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2006

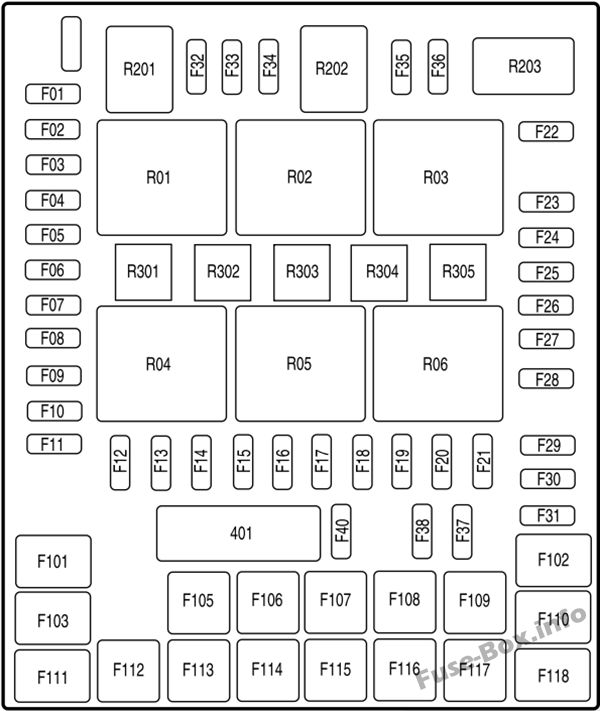

Пассажирский салон

| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A* | Run/Аксессуары — Дворники, Комбинация приборов, Аудио для XL/STX |
| 2 | 20A* | Стоп-сигналы/поворотники, выключатель тормоза |
| 3 | 7,5 А* | Зеркала с электроприводом, сиденья и педали с памятью |
| 4 | 10A* | Питание от батареи DVD, складывающееся зеркало с электроприводом |
| 5 | 7,5 А* | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| 6 | 15 А* | Парковочные огни, BSM, Подсветка панели приборов |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10A* | Подогрев зеркал, Индикатор включения |
| 9 | 20A* | Реле топливного насоса, топливные форсунки, управление направляющей впускного коллектора (4,2 л) |
| 10 | 20A* | Реле фонарей заднего хода прицепа (печатная плата 1), реле габаритных огней прицепа (R201) |
| 11 | 10A* | Муфта кондиционера, соленоид 4x4 |
| 12 | 5A* | Катушка реле ПКМ |
| 13 | 10A* | Питание модуля климат-контроля, сигнальное реле |
| 14 | 10A* | Катушка реле фонарей заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель управления скоростью, PCV с подогревом (5,4 л), катушка реле фонарей заднего хода прицепа, ABS, система помощи при парковке задним ходом, зеркало EC |
| 15 | 5A* | Отмена овердрайва, Кластер |
| 16 | 10A* | Соленоид блокировки переключения тормозов |
| 17 | 15 А* | Реле противотуманных фар (R202) |
| 18 | 10A* | Подача Run/Start — потолочная розетка, электрохромное зеркало, подогрев сидений, BSM, компас, RSS (система обнаружения заднего хода) |
| 19 | 10A* | Ограничения (модуль подушки безопасности) |
| 20 | 10A* | Питание от аккумуляторной батареи для верхней точки питания |
| 21 | 15 А* | Кластер поддерживает мощность |
| 22 | 10A* | Задержка питания аксессуаров для аудиосистемы, выключателя дверного замка с электроприводом и подсветки выключателя люка |
| 23 | 10A* | Правая фара ближнего света |
| 24 | 15 А* | Энергосбережение батареи для ламп по требованию |
| 25 | 10A* | Левая фара ближнего света |
| 26 | 20A* | Реле звукового сигнала (PCB3), питание звукового сигнала |
| 27 | 5A* | Контрольная лампа деактивации подушки безопасности пассажира (PAD), контрольная лампа подушки безопасности кластера, питание кластера RUN/START |
| 28 | 5A* | Приемопередатчик SecuriLock (PATS), монитор PCM IGN |
| 29 | 15 А* | ПКМ 4x4 мощность |
| 30 | 15 А* | ПКМ 4x4 мощность |
| 31 | 20A* | Мощность радио |
| 32 | 15 А* | Клапан управления парами (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), VCT, клапан принудительной вентиляции картера (PCV) с подогревом (двигатель 4,2 л), датчик CID (двигатель 4,2 л), система рециркуляции отработавших газов 4,6 л/4,2 л |
| 33 | 15 А* | Соленоид переключения передач, CMS №12 и №22, катушки зажигания |
| 34 | 15 А* | мощность ПКМ |
| 35 | 20A* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10A* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20A* | Задняя розетка |
| 38 | 25A* | Мощность сабвуфера |
| 39 | 20A* | Точка питания приборной панели |
| 40 | 20A* | Фары ближнего света, ДХО |
| 41 | 20A* | Прикуриватель, питание диагностического разъема |
| 42 | 10A* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | соленоид стартера |
| 102 | 20А** | Питание замка зажигания |
| 103 | 20А** | Клапаны АБС |
| 104 | — | Не используется |
| 105 | 30А** | Электрические тормоза прицепа |
| 106 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 107 | 30А** | Электрозамки дверей (BSM) |
| 108 | 30А** | Пассажирское сиденье с электроприводом |
| 109 | 30А** | Сиденье водителя с электроприводом, регулируемые педали |
| 110 | — | Не используется |
| 111 | 30А** | реле 4x4 |
| 112 | 40А** | Мощность насоса АБС |
| 113 | 30А** | Стеклоочистители и насос омывателя |
| 114 | 40А** | Обогрев задней панели, Электрообогрев зеркал |
| 115 | — | Не используется |
| 116 | 30А** | Двигатель вентилятора |
| 117 | — | Не используется |
| 118 | 30А** | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк, Сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
| * Мини предохранители ** Патронные предохранители |
Вспомогательный релейный блок
С дневными ходовыми огнями (DRL) или вариантами 4×4

Без дневных ходовых огней (DRL) и варианты 4×4

| № | Номинал, Ампер | Описание |
|---|---|---|
| F03 | 5A | Освещение часовой пружины |
| R01 | Полное реле ISO | 4x4 против часовой стрелки |
| R02 | Полное реле ISO | 4x4 по часовой стрелке |
| R03 | Реле ISO V6 | Отключение дневных ходовых огней (DRL) дальнего света |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2007
Пассажирский салон

| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10 А* | Run/Аксессуары — Дворники, Комбинация приборов, Аудио для XL/STX |
| 2 | 20 А* | Стоп-сигналы/поворотники, выключатель тормоза, аварийная сигнализация |
| 3 | 7,5 А* | Зеркала с электроприводом, Сиденья и педали с памятью, Сиденье водителя с электроприводом |
| 4 | 10 А* | DVD питание от батареи, Электропривод складывания зеркал |
| 5 | 7,5 А* | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| 6 | 15 А* | Парковочные огни, BSM, Подсветка панели приборов |
| 7 | 5A* | Радио (стартовый сигнал) |
| 8 | 10 А* | Подогрев зеркал, Индикатор включения |
| 9 | 20 А* | Реле топливного насоса, топливные форсунки, управление направляющей впускного коллектора (4,2 л) |
| 10 | 20 А* | Реле фонарей заднего хода прицепа (печатная плата 1), реле габаритных огней прицепа (R201) |
| 11 | 10 А* | Муфта кондиционера, соленоид 4x4 |
| 12 | 5A* | Катушка реле ПКМ |
| 13 | 10 А* | Питание модуля климат-контроля, сигнальное реле |
| 14 | 10 А* | Катушка реле фонаря заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель контроля скорости, подогрев PCV (5,4 л), катушка реле фонарей заднего хода прицепа, ABS, система помощи при парковке задним ходом, зеркало EC, Навигационное радио (обратный вход) |
| 15 | 5A* | Отмена овердрайва, кластер, переключатель контроля тяги |
| 16 | 10 А* | Соленоид блокировки переключения тормозов |
| 17 | 15 А* | Реле противотуманных фар (R202) |
| 18 | 10 А* | Подача Run/Start — потолочная розетка, электрохромное зеркало, подогрев сидений, BSM, компас, RSS (система обнаружения заднего хода) |
| 19 | 10 А* | Ограничения (модуль подушки безопасности), OCS |
| 20 | 10 А* | Питание от аккумуляторной батареи для верхней точки питания |
| 21 | 15 А* | Кластер поддерживает мощность |
| 22 | 10 А* | Задержка питания аксессуаров для аудиосистемы, выключателя дверного замка с электроприводом и подсветки выключателя люка |
| 23 | 10A* | Правая фара ближнего света |
| 24 | 15 А* | Энергосбережение батареи для ламп по требованию |
| 25 | 10 А* | Левая фара ближнего света |
| 26 | 20 А* | Реле звукового сигнала (PCB3), питание звукового сигнала |
| 27 | 5A* | Контрольная лампа отключения подушки безопасности пассажира (PAD), питание кластера RUN/START |
| 28 | 5A* | Приемопередатчик SecuriLock (PATS), монитор PCM IGN |
| 29 | 15 А* | ПКМ 4x4 мощность |
| 30 | 15 А* | ПКМ 4x4 мощность |
| 31 | 20 А* | Радиомощность, Спутниковый радиомодуль |
| 32 | 15 А* | Клапан управления парами (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HE GO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), VCT, принудительная вентиляция картера с подогревом (PCV) клапан (двигатель 4,2 л), датчик CID (двигатель 4,2 л), система рециркуляции отработавших газов 4,6 л/4,2 л, электронная муфта вентилятора (двигатели 4,6 л/5,4 л) |
| 33 | 15 А* | Соленоид переключения передач, CMS №12 и №22, катушки зажигания |
| 34 | 15 А* | мощность ПКМ |
| 35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Розетка сзади, розетка на центральной консоли |
| 38 | 25A* | Мощность сабвуфера |
| 39 | 20 А* | Точка питания приборной панели |
| 40 | 20 А* | Фары ближнего света, ДХО |
| 41 | 20 А* | Прикуриватель, питание диагностического разъема |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| 101 | 30А** | соленоид стартера |
| 102 | 20А** | Питание замка зажигания |
| 103 | 20А** | Клапаны АБС |
| 104 | — | Не используется |
| 105 | 30А** | Электрические тормоза прицепа |
| 106 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 107 | 30А** | Электрозамки дверей (BSM) |
| 108 | 30А** | Пассажирское сиденье с электроприводом |
| 109 | 30А** | Сиденье водителя с электроприводом, Регулируемые педали, Модуль памяти (педали, сиденье, зеркало) |
| 110 | — | Не используется |
| 111 | 30А** | реле 4x4 |
| 112 | 40А** | Мощность насоса АБС |
| 113 | 30А** | Стеклоочистители и насос омывателя |
| 114 | 40А** | Обогрев задней панели, Электрообогрев зеркал |
| 115 | 20А** | Не используется (запасной) |
| 116 | 30А** | Двигатель вентилятора |
| 117 | — | Не используется |
| 118 | 30А** | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Отложенное питание аксессуаров: электрические стеклоподъемники, люк, сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
| * Мини предохранители ** Патронные предохранители |
Вспомогательный релейный блок
С дневными ходовыми огнями (DRL) или вариантами 4×4

Без дневных ходовых огней (DRL) и варианты 4×4

| № | Номинал, Ампер | Описание |
|---|---|---|
| F03 | 5A | Освещение часовой пружины |
| R01 | Полное реле ISO | 4x4 против часовой стрелки |
| R02 | Полное реле ISO | 4x4 по часовой стрелке |
| R03 | Реле ISO V6 | Отключение дневных ходовых огней (DRL) дальнего света |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
2008
Пассажирский салон

| № | Номинал, Ампер | Описание |
|---|---|---|
| F01 | 10 А* | Run/Аксессуары — Дворники, Комбинация приборов, Аудио для XL/STX |
| F02 | 20 А* | Стоп-сигналы/поворотники, ABS, модуль электрического тормоза T/T, PCM (сигнал BOO), зеркала с указателями поворота, CHMSL |
| F03 | 7,5 А* | Зеркала с электроприводом, сиденья и педали с памятью |
| F04 | 10 А* | DVD питание от батареи, Электропривод складывания зеркал |
| F05 | 7,5 А* | Сохраняйте память для модуля управления силовым агрегатом (PCM) и модуля климат-контроля. |
| F06 | 15 А* | Парковочные фонари, модуль безопасности кузова (BSM), подсветка панели приборов |
| F07 | 5A* | Радио (стартовый сигнал) |
| F08 | 10 А* | Подогрев зеркал, Индикатор включения |
| F09 | 20 А* | Реле топливного насоса, топливные форсунки, датчик форсунки |
| F10 | 20 А* | Реле фонарей заднего хода прицепа, Реле габаритных огней прицепа |
| F11 | 10 А* | Муфта кондиционера, соленоид 4x4 |
| F12 | 5A* | Катушка реле ПКМ |
| F13 | 10 А* | Питание модуля климат-контроля, сигнальное реле |
| F14 | 10 А* | Катушка реле фонаря заднего хода и дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель контроля скорости, подогрев PCV (5,4 л), ABS |
| F15 | 5A* | Отмена овердрайва, Кластер |
| F16 | 10 А* | Соленоид блокировки переключения тормозов |
| F17 | 15 А* | Реле противотуманных фар |
| F18 | 10 А* | Электрохроматическое зеркало, Подогрев сидений, BSM, Компас, RSS (Reverse Sensing System), Шина питания |
| F19 | 10 А* | Ограничения (модуль подушки безопасности) |
| F20 | 10 А* | Силовая шина |
| F21 | 15 А* | Кластер поддерживает мощность |
| F22 | 10 А* | Задержка питания аксессуаров для аудиосистемы, выключателя дверного замка с электроприводом и подсветки выключателя люка |
| F23 | 10 А* | Правая фара ближнего света |
| F24 | 15 А* | Энергосбережение батареи для ламп по требованию, гибкое топливо |
| F25 | 10 А* | Левая фара ближнего света |
| F26 | 20 А* | Horn |
| F27 | 5A* | Контрольная лампа отключения подушки безопасности пассажира (PAD), контрольная лампа подушки безопасности кластера |
| F28 | 5A* | Приемопередатчик SecuriLock (PATS), монитор PCM IGN |
| F29 | 15 А* | ПКМ 4x4 мощность |
| F30 | 15 А* | ПКМ 4x4 мощность |
| F31 | 20 А* | Радиомощность, Спутниковый радиомодуль |
| F32 | 15 А* | Клапан управления парами (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) № 11 и № 21, CMCV, датчик массового расхода воздуха (MAF), система изменения фаз газораспределения (VCT), обогрев принудительного картера Клапан вентиляции (PCV) (двигатель 4,2 л), датчик CID (двигатель 4,2 л), EGR 4,6 л/4,2 л |
| F33 | 15 А* | Соленоид переключения передач, CMS №12 и №22, катушки зажигания |
| F34 | 15 А* | Мощность PCM, IMRC (4,2 л) |
| F35 | 20 А* | Индикатор дальнего света комбинации приборов, фары дальнего света, реле отключения ДХО |
| F36 | 10 А* | Правый поворот/стоп-сигнал буксировки прицепа |
| 37 | 20 А* | Задняя розетка |
| 38 | 25A* | Мощность сабвуфера |
| 39 | — | Не используется |
| 40 | 20 А* | Фары ближнего света, ДХО |
| 41 | — | Не используется |
| 42 | 10 А* | Левый поворот/стоп-сигналы буксировки прицепа |
| F101 | 30А** | соленоид стартера |
| F102 | 20А** | Питание замка зажигания |
| F103 | 20А** | Клапаны АБС |
| F104 | — | Не используется |
| F105 | 30А** | Электрические тормоза прицепа |
| F106 | 30А** | Зарядка аккумуляторной батареи прицепа |
| F107 | 30А** | Электрозамки дверей (BSM) |
| F108 | 30А** | Пассажирское сиденье с электроприводом |
| F109 | 30А** | Сиденье водителя с электроприводом, Регулируемые педали, Модуль памяти (педали, сиденья) |
| F110 | 20А** | Прикуриватель, питание диагностического разъема |
| F111 | 30А** | 4x4 моторные реле |
| F112 | 40А** | Мощность насоса АБС |
| F113 | 30А** | Стеклоочистители и насос омывателя |
| F114 | 40А** | Обогрев задней панели, Электрообогрев зеркал |
| F115 | 20А** | Люк |
| F116 | 30А** | Двигатель вентилятора |
| F117 | 20А** | Точка питания приборной панели |
| F118 | 30А** | Сиденья с подогревом |
| 401 | Автоматический выключатель 30А | Задержка питания аксессуаров: электрические стеклоподъемники, сдвижная задняя панель с электроприводом |
| R01 | Полное реле ISO | соленоид стартера |
| R02 | Полное реле ISO | Дополнительная задержка |
| R03 | Полное реле ISO | Фары дальнего света |
| R04 | Полное реле ISO | Подогреваемая подсветка |
| R05 | Полное реле ISO | Зарядка аккумуляторной батареи прицепа |
| R06 | Полное реле ISO | Двигатель вентилятора |
| R201 | Половинное реле ISO | Парковочные фонари для прицепа |
| R202 | Половинное реле ISO | Противотуманные фары |
| R203 | Половинное реле ISO | PCM |
| R301 | Печатная плата | Фонари заднего хода прицепа |
| R302 | — | Не используется |
| R303 | Печатная плата | Топливный насос |
| R304 | Печатная плата | Экономия заряда батареи |
| R305 | Печатная плата | Horn |
| * Мини предохранители ** Патронные предохранители |
Вспомогательный релейный блок
С дневными ходовыми огнями (DRL) или вариантами 4×4

Без дневных ходовых огней (DRL) и варианты 4×4

| № | Номинал, Ампер | Описание |
|---|---|---|
| F03 | 5A | Освещение часовой пружины |
| R01 | Реле ISO FuH | 4x4 против часовой стрелки |
| R02 | Реле ISO FuH | 4x4 по часовой стрелке |
| R03 | Реле 1/2 ISO | Отключение дневных ходовых огней (DRL) дальнего света |
| R201 | Реле | DRL |
| R202 | Реле | Муфта кондиционера |
| D01 | Диод | Муфта кондиционера |
| D02 | Диод | Интегрированный запуск в одно касание (OTIS) |
Дополнительная информация: Ford F-150 (2004-2008)
Пикап Ford F-150 был создан в 2004 году в одиннадцатый раз с полностью измененным дизайном. Это долгий успешный опыт, включающий получение награды «Североамериканский грузовик года» от многих важных журналов и компаний, занимающихся управлением автопарком, многие послепродажные и специальные варианты F-150 включают коллекцию Harley Davidson, Roush F-150 плюс Вариант Foose, включающий штрихи стиля, созданные автомобильным настройщиком Чипом Фузом.
Конфигурации кабин варьируются от обычной кабины до суперкабины и кабины экипажа. Ford F-150 2004 и 2005 годов хорошо зарекомендовали себя с точки зрения полной надежности, используя мощную трансмиссию, изначально предназначенную для повседневных рабочих задач. Эти хорошо разработанные грузовики показали почти трудности там, где это важно, и получают высокие оценки от клиентов, которые варьируются от лучших, чем большинство, до одних из самых лучших. Ожидается, что новые версии будут работать еще лучше! Мнения потребителей о JDPower.com Названная надежность делает F-150 2007 и 2008 годов одними из самых лучших в этой важной категории.
Ford F-150 с 2004 по 2008 год оснащался 4,2-литровым двигателем V6, а среди двух моделей V8 — 4,6-литровым или 5,4-литровым двигателем. Мощность варьируется от 200 до 380 лошадиных сил SVT Lightning, производство которого было остановлено в 2005 году. Механическая или автоматическая трансмиссия доступна с большинством двигателей в дополнение к приводу на два или четыре колеса. Правильно вооруженные F-150 имеют максимальную буксировочную способность 11 000 фунтов. Рейтинги JD Power Consumer Center оценили F-150 2004 года как более высокий, чем у многих, но по мере роста ожиданий клиентов оценки упали до ниже или среднего. Страховой институт безопасности дорожного движения присвоил Ford f-150 с 2004 по 2007 годы заслуживающие внимания оценки безопасности пассажиров. IIHS дает F-150 оценку ХОРОШО, чтобы получить ректальное покрытие от отмеченных лет производства. В среднем, вместе предлагаемые двигатели для Ford f-150 с 2004 по 2008 год обеспечивают оценки расхода топлива от 13 до 14 миль в час по городу и 20 миль в час по улице.
Ford F-150 с 2004 по 2008 год демонстрирует медленное улучшение класса качества, но с падением в 2008 году, возможно, из-за сообщений о проблемах с повышающей передачей трансмиссии F-150 s. Проблемы, связанные с отказом заднего дифференциала в версии 2004 года, реже замечались в последующие годы, поскольку Ford отреагировал на эту проблему. Отзывы потребителей показывают, что некоторые модели 2005 года были подвержены как неисправностям электрических окон, так и легкому разбиванию ветровых стекол. В 2005 году Ford F-150 преодолел единственный год продаж грузовиков, проданных более 900 000 раз. Это привлекательный стиль, невероятная универсальность, и он получил более чем средние оценки за безопасность и надежность. Тем не менее, оценки за производительность не всегда благоприятны.
