Предохранители и реле Ford F-150 (2009-2014)
Схемы относятся к указанным годам и вариантам Ford F-150 (2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F150 2009-2014
Предохранители прикуривателя (розетка) в Ford F-150 являются предохранители №22 (прикуриватель), №33 (розетка 110В переменного тока, с 2011 года), №65 (розетка дополнительного питания (панель приборов)), №66 (розетка дополнительного питания (внутри центральной консоли)) и №72 ( Вспомогательная розетка питания (задняя)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

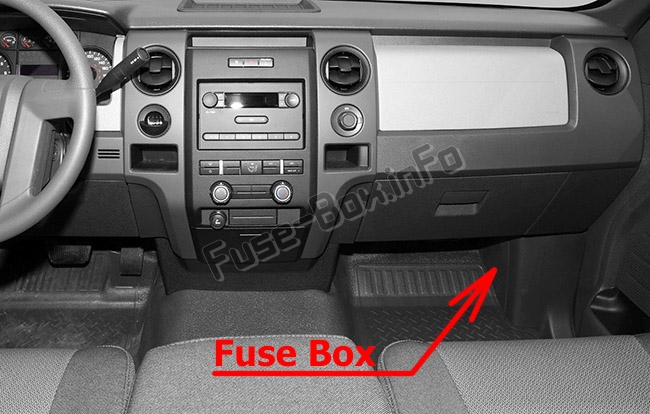

Пассажирский салон
Панель предохранителей расположена под правой стороной панели приборов за крышкой.
Чтобы снять панель отделки для доступа к блоку предохранителей, потяните панель на себя, поверните ее в сторону и снимите.
Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его. Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
Чтобы переустановить крышку блока предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните за крышку, чтобы убедиться, что она установлена правильно.

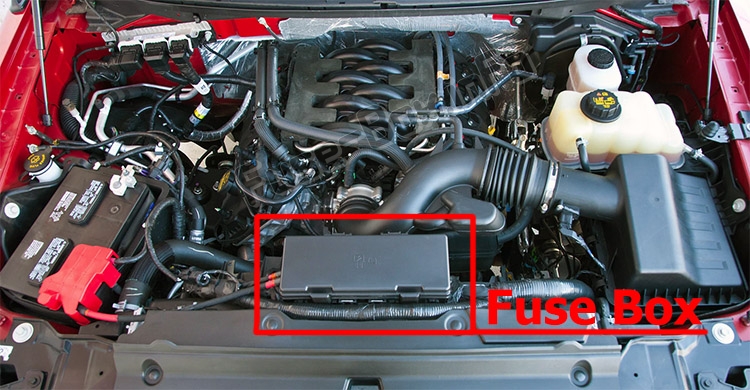

Моторного отсека
Распределительная коробка расположена в моторном отсеке.

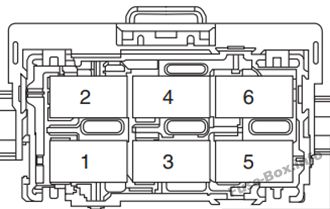

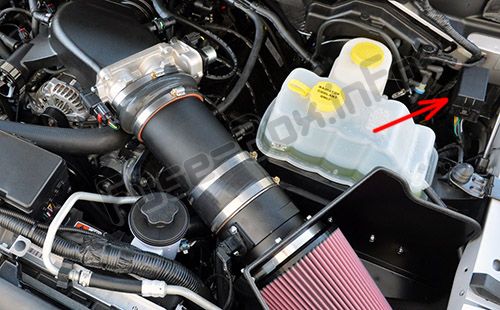

Блок вспомогательных реле (только СВТ Раптор)
Блок реле расположен в левом заднем углу моторного отсека.
Схемы блока предохранителей
Схемы блока предохранителей
2009

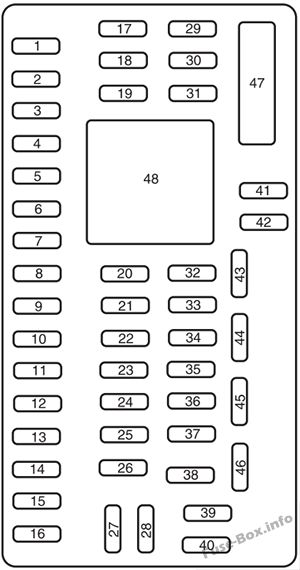

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Лунная крыша |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), питание микропроцессора SJB |
| 6 | 20A | Поворотники, Стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Освещение салона, Освещение багажника |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Переключатель зеркал с электроприводом, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке |
| 13 | 5A | SYNC |
| 14 | 10A | Не используется (запасной) |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Питание замка зажигания |
| 17 | 20A | Все каналы блокировки двигателя |
| 18 | 20A | Переключатель сиденья водителя с памятью |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15A | Парковые фонари, Боковые габаритные фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы внутреннего освещения, подача питания на среднюю коробку |
| 26 | 10A | Комбинация приборов, соленоид блокировки выключения ключа, информационный дисплей радио (CID), кнопки радио, звуковой сигнал при включении ключа |
| 27 | 20A | Не используется |
| 28 | 5A | Отключение радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Индикатор отключения подушки безопасности пассажира |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Неинтегрированный модуль компаса, модуль сиденья только с подогревом |
| 33 | 10A | Контроллер тормозов прицепа |
| 34 | 5A | Индикатор электронной блокировки дифференциала |
| 35 | 10A | Помощь при парковке сзади |
| 36 | 5A | приемопередатчик PATS |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио, навигационный дисплей |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Зеркало EC, подсветка выключателя дверного замка, задержка радиоаксессуаров |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле обогрева зеркал/подсветки, Датчик дождя, Камера заднего вида |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Логика переднего стеклоочистителя, реле электровентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше, Электропривод сдвижной подсветки |
| 48 | — | Вспомогательное реле с задержкой (питает предохранитель 41 и автоматический выключатель 47) |

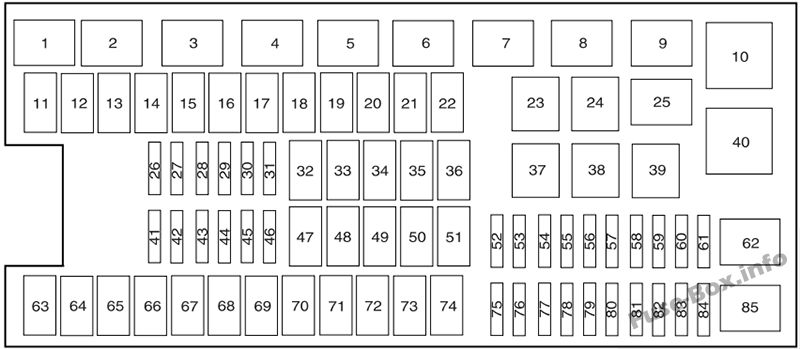

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле питания ПКМ |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле с подсветкой с подогревом |
| 5 | — | Не используется |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Не используется |
| 8 | — | Топливный насос |
| 9 | — | Зарядное устройство для буксировки прицепа |
| 10 | — | Не используется |
| 11 | 30А** | Мощные двигатели подножки |
| 12 | — | Не используется |
| 13 | 30А ** | Реле стартера |
| 14 | 30А** | Пассажирские сиденья с электроприводом |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 30А** | Тормоз прицепа |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 20А** | Модуль 4x4 (ESOF) |
| 21 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 22 | 20А** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 А* | PCM (KAPWR), соленоид вентиляции адсорбера, коробка передач, реле PCM |
| 27 | 20 А* | Реле топливного насоса |
| 28 | — | Не используется |
| 29 | 10 А* | 4x4 |
| 30 | 10 А* | Муфта кондиционера |
| 31 | 20 А* | Реле габаритных огней прицепа |
| 32 | 40А** | Реле подсветки/зеркала с подогревом |
| 33 | — | Не используется |
| 34 | 40А** | Реле ПКМ |
| 35 | — | Не используется |
| 36 | 30А** | Модуль контроля устойчивости к крену (RSC) |
| 37 | — | Левое реле остановки/поворота буксировки прицепа |
| 38 | — | Правое реле остановки/поворота буксировки прицепа |
| 39 | — | Фонари заднего хода |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | 20 А* | Реле резервной лампы |
| 44 | — | Не используется |
| 45 | 20 А* | Питание реле поворота буксирной остановки прицепа |
| 46 | 15 А* | Переключатель включения/выключения тормоза (BOO) |
| 47 | 60А** | Модуль контроля устойчивости к крену (RSC) |
| 48 | — | Не используется |
| 49 | 30А** | Мотор стеклоочистителя, насос омывателя |
| 50 | — | Не используется |
| 51 | 40А** | Реле электровентилятора |
| 52 | — | Не используется |
| 53 | 5A* | Модуль управления силовой передачей (PCM), коробка передач 6R80 |
| 54 | 5A* | Модуль 4x4, фонарь заднего хода, система курсовой устойчивости (RSC), реле заряда аккумуляторной батареи прицепа |
| 55 | 5A* | Зеркало с электронным компасом (только для трансмиссии 6R) |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | 15 А* | Фонари заднего хода прицепа |
| 59 | 15 А* | Зеркала с подогревом |
| 60 | — | Пусковой диод одним касанием |
| 61 | — | Диод топливного насоса |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | 30А** | Усилитель |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка (внутри центральной консоли) |
| 67 | — | Не используется |
| 68 | 20А** | модуль 4x4 |
| 69 | 30А** | Пассажирские сиденья с подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | 20А** | Вспомогательная розетка (сзади) |
| 73 | — | Не используется |
| 74 | 30А** | Водительское сиденье с электроприводом |
| 75 | 15 А* | ПКМ - VPWR1 |
| 76 | 20 А* | VPWR2,VBV, MAF/IAT, CMS 12 и 22 с трансмиссией 6R80, переключатель включения/выключения тормоза (BOO) |
| 77 | 10 А* | VPWR3, муфта электровентилятора, катушка реле муфты кондиционера, напольный переключатель передач (4-ступенчатая коробка передач) |
| 78 | 25A* | Катушки зажигания, VPWR4 |
| 79 | 10 А* | CMS 4-ступенчатая коробка передач, 12 и 22 с 4-ступенчатой коробкой передач |
| 80 | 5A* | Подсветка рулевого колеса |
| 81 | — | Не используется |
| 82 | 10 А* | Модуль управления тяговым тормозом (TBCM), центральный стоп-сигнал высокого крепления (CHMSL), послепродажный CHMSL |
| 83 | — | Не используется |
| 84 | диод | Муфта кондиционера |
| 85 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Лунная крыша |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), питание микропроцессора SJB |
| 6 | 20A | Поворотники, Стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Освещение салона, Освещение багажника |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | GPS-модуль |
| 12 | 7.5A | Переключатель зеркал с электроприводом, питание микропроцессора модуля сиденья с памятью, переключатель на рулевой колонке |
| 13 | 5A | СИНХР® |
| 14 | 10A | Модуль окружающего освещения |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Питание замка зажигания |
| 17 | 20A | Все каналы блокировки двигателя |
| 18 | 20A | Переключатель сиденья водителя с памятью |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15A | Парковые фонари, Боковые габаритные фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы внутреннего освещения, подача питания на среднюю коробку |
| 26 | 10A | Комбинация приборов, соленоид блокировки выключения ключа, информационный дисплей радио (CID), кнопки радио, звуковой сигнал при включении ключа |
| 27 | 20A | Не используется |
| 28 | 5A | Отключение радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Индикатор отключения подушки безопасности пассажира |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Неинтегрированный модуль компаса, модуль сиденья только с подогревом |
| 33 | 10A | Контроллер тормозов прицепа |
| 34 | 5A | Индикатор электронной блокировки дифференциала |
| 35 | 10A | Помощь при парковке сзади |
| 36 | 5A | Приемопередатчик пассивной противоугонной системы |
| 37 | 10A | Катушки реле Upfitter |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио, навигационный дисплей |
| 40 | 20A | Модуль обогрева задних сидений |
| 41 | 15A | Зеркало заднего вида с автоматическим затемнением, подсветка выключателя дверного замка, задержка включения радио |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле обогрева зеркал/подсветки, Датчик дождя, Камера заднего вида |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Логика переднего стеклоочистителя, реле электровентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше, Электропривод сдвижной подсветки |
| 48 | 15A | Вспомогательное реле с задержкой (питает предохранитель 41 и автоматический выключатель 47) |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле питания модуля управления силовым агрегатом (PCM) |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле с подсветкой с подогревом |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Установщик 1 реле |
| 8 | — | Топливный насос |
| 9 | — | Зарядное устройство для буксировки прицепа |
| 10 | — | Реле апфиттер 2 |
| 11 | 30А** | Мощные двигатели подножки |
| 12 | 40А** | Электрический вентилятор |
| 13 | 30А** | Реле стартера |
| 14 | 30А** | Пассажирские сиденья с электроприводом |
| 15 | 40А** | Электрический вентилятор |
| 16 | — | Не используется |
| 17 | 30А** | Тормоз прицепа |
| 18 | 30А** | Установщик 1 |
| 19 | 30А** | апфиттер 2 |
| 20 | 20А** | Модуль 4x4 (ESOF) |
| 21 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 22 | 20А** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Реле Установщик 4 |
| 25 | — | Реле обогрева зеркал |
| 26 | 10 А* | PCM - питание для поддержания активности, соленоид вентиляции адсорбера, трансмиссия, реле PCM |
| 27 | 20 А* | Реле топливного насоса |
| 28 | 10 А* | Установщик 4 |
| 29 | 10 А* | 4x4 |
| 30 | 10 А* | Муфта кондиционера |
| 31 | 20 А* | Реле габаритных огней прицепа |
| 32 | 40А** | Подогреваемая подсветка |
| 33 | — | Не используется |
| 34 | 40А** | Реле ПКМ |
| 35 | — | Не используется |
| 36 | 30А** | Модуль контроля устойчивости к крену (RSC) |
| 37 | — | Левое реле остановки/поворота буксировки прицепа |
| 38 | — | Правое реле остановки/поворота буксировки прицепа |
| 39 | — | Реле фонарей заднего хода |
| 40 | — | Реле электровентилятора |
| 41 | 15 А* | Зеркало с подогревом |
| 42 | — | Не используется |
| 43 | 20 А* | Реле резервной лампы |
| 44 | 15 А* | Установщик 3 |
| 45 | 20 А* | Питание реле поворота буксирной остановки прицепа |
| 46 | 15 А* | Переключатель включения/выключения тормоза (BOO) |
| 47 | 60А** | RSC-модуль |
| 48 | — | Не используется |
| 49 | 30А** | Мотор стеклоочистителя, насос омывателя |
| 50 | — | Не используется |
| 51 | 40А** | Реле электровентилятора |
| 52 | — | Не используется |
| 53 | 5A* | ПКМ, коробка передач 6R80 |
| 54 | 5A* | Модуль 4x4, Фонарь заднего хода, RSC, Реле заряда аккумуляторной батареи прицепа |
| 55 | 5A* | Зеркало с электронным компасом (только для трансмиссии 6R) |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | 15 А* | Фонари заднего хода прицепа |
| 59 | — | Не используется |
| 60 | — | Пусковой диод одним касанием |
| 61 | — | Диод топливного насоса |
| 62 | — | Реле Установщик 3 |
| 63 | 25А** | Электрический вентилятор |
| 64 | 30А** | Усилитель |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка (внутри центральной консоли) |
| 67 | — | Не используется |
| 68 | 20А** | модуль 4x4 |
| 69 | 30А** | Пассажирские сиденья с подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | 20А** | Вспомогательная розетка (сзади) |
| 73 | — | Не используется |
| 74 | 30А** | Водительское сиденье с электроприводом |
| 75 | 15 А* | ПКМ - мощность напряжения 1 |
| 76 | 20 А* | Напряжение питания 2, Напряжение - напряжение аккумуляторной батареи, Массовый расход воздуха/Температура всасываемого воздуха, CMS 12 и 22 с коробкой передач 6R80, Выключатель тормоза (BOO) |
| 77 | 10 А* | Напряжение питания 3, муфта электровентилятора, катушка реле муфты кондиционера, напольный переключатель передач (4-ступенчатая коробка передач) |
| 78 | 15 А* | Катушки зажигания, Напряжение питания 4 |
| 79 | 10 А* | CMS 4-ступенчатая коробка передач, 12 и 22 с 4-ступенчатой коробкой передач |
| 80 | 5A* | Подсветка рулевого колеса |
| 81 | — | Не используется |
| 82 | 10 А* | Модуль управления тормозами прицепа (TBCM), высокий стоп-сигнал центра послепродажного обслуживания (CHMSL) |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини-предохранители ** Картриджные предохранители |
2011

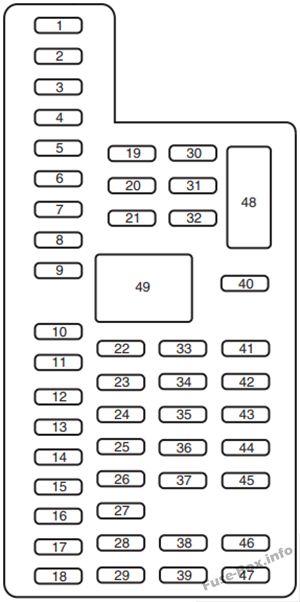

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | СИНХР® |
| 3 | 30A | Переднее окно со стороны пассажира |
| 4 | 10A | Внутренние светильники |
| 5 | 20A | Модуль памяти |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Дисплей радио, модуль GPS, дисплей навигации |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка, Лампа в багажнике |
| 13 | 15A | Правые указатели поворота/стоп-сигналы |
| 14 | 15A | Левые поворотники/стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Высокий стоп-сигнал |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения тормозов, подсветка клавиатуры, пробуждение PCM, PATS |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Окружающее освещение |
| 22 | 20A | Horn |
| 23 | 15A | Модуль управления рулевым колесом |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | Радио/Навигация |
| 30 | 15A | Передние габаритные огни |
| 31 | 5A | БУ - ИП, БУ - Двигатель |
| 32 | 15A | Задержка/аксессуары - люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением/компас |
| 33 | 10A | Сиденья с подогревом |
| 34 | 10A | Система обнаружения заднего хода, переключатель 4x4, видео сзади, индикатор бездорожья (SVT Raptor) |
| 35 | 5A | Переключатель спуска с горы (СВТ Раптор) |
| 36 | 10A | Модуль управления удерживающей системой, модуль системы классификации пассажиров |
| 37 | 10A | Управление тормозом прицепа |
| 38 | 10A | Аксессуар с задержкой - розетка 110В, Радио (AM/FiM) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5A | Переключатель отмены овердрайва |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, поворотники на наружных зеркалах |
| 48 | Автоматический выключатель 30А | Задние стеклоподъемники с электроприводом, Сдвижное заднее стекло с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Реле модуля управления силовым агрегатом (PCM) (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней буксировки прицепа (ТТ) |
| 7 | — | Реле запуска/запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле зарядного устройства ТТ |
| 10 | — | Реле PCM (двигатель 3,5 л) |
| 11 | 30А** | Мощные двигатели подножки |
| 12 | 40А** | Электрический вентилятор |
| 12 | 50А** | Электровентилятор (6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 13 | 30А** | Мощность реле стартера |
| 14 | 30А** | Пассажирское сиденье с электроприводом |
| 15 | 40А** | Электрический вентилятор |
| 15 | 50А** | Электровентилятор (6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 16 | — | Не используется |
| 17 | 30А** | Управление тормозом прицепа |
| 18 | 30А** | Установщик 1 (СВТ Раптор) |
| 19 | 30А** | апфиттер 2 (СВТ Раптор) |
| 20 | 20А** | Модуль 4x4 (электронное переключение) |
| 21 | 30А** | питание реле заряда аккумулятора ТТ |
| 22 | 20А** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Реле вакуумного насоса (двигатель 3,5 л) |
| 26 | 10 А* | PCM — питание поддержания активности, катушка реле PCM, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 27 | 20 А* | Питание реле бензонасоса |
| 28 | 10 А* | Установщик 4 (СВТ Раптор) |
| 29 | 10 А* | Соленоид 4x4 IWE |
| 30 | 10 А* | Муфта кондиционера |
| 31 | 15 А* | Питание реле запуска/запуска |
| 32 | 40А** | Питание реле обогревателя заднего стекла |
| 33 | 40А** | Розетка 110 В переменного тока |
| 34 | 40А** | Питание реле PCM (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 34 | 50А** | Питание реле PCM (двигатель 3,5 л) |
| 35 | — | Не используется |
| 36 | 30А** | Система курсовой устойчивости (RSC)/антиблокировочная тормозная система (ABS) |
| 37 | — | Левое реле стоп/поворот ТТ |
| 38 | — | Реле правого стоп/поворота ТТ |
| 39 | — | Реле фонарей заднего хода ТТ |
| 40 | — | Реле электровентилятора |
| 41 | — | Не используется |
| 42 | 5A* | Катушка запуска/запуска |
| 43 | 15 А* | Питание реле фонарей заднего хода ТТ |
| 44 | 15 А* | Установщик 3 (СВТ Раптор) |
| 45 | 10 А* | Датчик генератора (двигатели не 6,2 л) |
| 46 | 10 А* | Переключатель включения/выключения тормоза (BOO) |
| 47 | 60А** | Модуль RSC/ABS |
| 48 | 20А** | Лунная крыша |
| 49 | 30А** | Дворники |
| 50 | — | Не используется |
| 51 | 40А** | Мощность реле электродвигателя вентилятора |
| 52 | 5A* | Запуск/запуск — электронный усилитель рулевого управления, катушка реле вентилятора |
| 53 | 5A* | Запуск/запуск - ПКМ |
| 54 | 5A* | Работа/старт - модуль 4x4, Фонари заднего хода, RSC/ABS, Катушка реле заряда аккумулятора ТТ, Катушка реле обогревателя заднего стекла |
| 55 | — | Не используется |
| 56 | 15 А* | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле двигателя стеклоочистителя |
| 63 | 25А** | Электрический вентилятор |
| 64 | 40А** | Питание реле вакуумного насоса (двигатель 3,5 л) |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А** | Реле габаритных огней ТТ мощность |
| 68 | 25А** | модуль 4x4 |
| 69 | 30А** | Пассажирские сиденья с подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | 20А** | Подогрев задних сидений |
| 72 | 20А** | Вспомогательная розетка (сзади) |
| 73 | 20А** | Питание реле стоп-сигналов TT |
| 74 | 30А** | Сиденье водителя с электроприводом/модуль памяти |
| 75 | 15 А* | PCM - мощность напряжения 1 (модуль PCM двигателей 3,7 л, 5,0 л, 6,2 л) |
| 75 | 25A* | PCM - мощность напряжения 1 (модуль PCM двигателя 3,5 л) |
| 76 | 20 А* | PCM — мощность напряжения 2 (общие компоненты трансмиссии, датчик массового расхода воздуха/температуры воздуха на впуске) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А* | PCM - напряжение питания 2 (общие компоненты трансмиссии, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А* | PCM — напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электровентилятора) |
| 78 | 15 А* | PCM — Напряжение питания 4 — Катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 78 | 20 А* | PCM — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5A* | Датчик дождя |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини предохранитель ** Картриджный предохранитель |
Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Установщик 1 реле |
| 2 | — | Реле апфиттер 2 |
| 3 | — | Реле Установщик 3 |
| 4 | — | Реле Установщик 4 |
| 5 | — | Не используется |
| 6 | — | Не используется |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | СИНХР® |
| 3 | 30A | Переднее окно со стороны пассажира |
| 4 | 10A | Внутренние светильники |
| 5 | 20A | Модуль памяти |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Дисплей радио, модуль GPS, дисплей навигации |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка, Лампа в багажнике |
| 13 | 15A | Правые указатели поворота/стоп-сигналы |
| 14 | 15A | Левые поворотники/стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Высокий стоп-сигнал |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения тормозов, подсветка клавиатуры, пробуждение PCM, PATS |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Окружающее освещение |
| 22 | 20A | Horn |
| 23 | 15A | Модуль управления рулевым колесом |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | Радио/Навигация |
| 30 | 15A | Передние габаритные огни |
| 31 | 5A | БУ - ИП, БУ - Двигатель |
| 32 | 15A | Задержка/аксессуары - люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением/компас |
| 33 | 10A | Сиденья с подогревом |
| 34 | 10A | Система обнаружения заднего хода, переключатель 4x4, видео сзади, индикатор бездорожья (SVT Raptor) |
| 35 | 5A | Переключатель спуска с горы (СВТ Раптор) |
| 36 | 10A | Модуль управления удерживающей системой, модуль системы классификации пассажиров |
| 37 | 10A | Управление тормозом прицепа |
| 38 | 10A | Аксессуар с задержкой - розетка 110 В, Радио (AM/FM) |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5A | Переключатель отмены овердрайва |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, поворотники на наружных зеркалах |
| 48 | Автоматический выключатель 30А | Задние стеклоподъемники с электроприводом, Сдвижное заднее стекло с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Реле модуля управления силовым агрегатом (PCM) (двигатели 3,7 л, 5,0 л и 6,2 л) | |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней буксировки прицепа (ТТ) |
| 7 | — | Реле запуска/запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле зарядного устройства ТТ |
| 10 | — | Реле PCM (двигатель 3,5 л) |
| 11 | 30А** | Мощные двигатели подножки |
| 12 | 40А** | Электрический вентилятор |
| 12 | 50А** | Электровентилятор (6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 13 | 30А** | Мощность реле стартера |
| 14 | 30А** | Пассажирское сиденье с электроприводом |
| 15 | 40А** | Электрический вентилятор |
| 15 | 50А** | Электровентилятор (6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 16 | — | Не используется |
| 17 | 30А** | Управление тормозом прицепа |
| 18 | 30А** | Установщик 1 (СВТ Раптор) |
| 19 | 30А** | апфиттер 2 (СВТ Раптор) |
| 20 | 20А** | Модуль 4x4 (электронное переключение) |
| 21 | 30А** | питание реле заряда аккумулятора ТТ |
| 22 | 20А** | Зажигалка |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Реле вакуумного насоса (двигатель 3,5 л) |
| 26 | 10 А* | PCM — питание поддержания активности, катушка реле PCM, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 27 | 20 А* | Питание реле бензонасоса |
| 28 | 10 А* | Установщик 4 (СВТ Раптор) |
| 29 | 10 А* | Соленоид 4x4 IWE |
| 30 | 10 А* | Муфта кондиционера |
| 31 | 15 А* | Питание реле запуска/запуска |
| 32 | 40А** | Питание реле обогревателя заднего стекла, питание реле обогрева зеркал |
| 33 | 40А** | Розетка 110 В переменного тока |
| 34 | 40А** | Питание реле PCM (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 34 | 50А** | Питание реле PCM (двигатель 3,5 л) |
| 35 | — | Не используется |
| 36 | 30А** | Система контроля курсовой устойчивости (RSC)/антиблокировочная тормозная система CABS) |
| 37 | — | Левое реле стоп/поворот ТТ |
| 38 | — | Реле правого стоп/поворота ТТ |
| 39 | — | Реле фонарей заднего хода ТТ |
| 40 | — | Реле электровентилятора |
| 41 | 15 А* | Омыватель передней камеры (СВТ Раптор) |
| 42 | 5A* | Катушка запуска/запуска |
| 43 | 15 А* | Питание реле фонарей заднего хода ТТ |
| 44 | 15 А* | Установщик 3 (СВТ Раптор) |
| 45 | 10 А* | Датчик генератора (двигатели не 6,2 л) |
| 46 | 10 А* | Переключатель включения/выключения тормоза (BOO) |
| 47 | 60А** | Модуль RSC/ABS |
| 48 | 20А** | Лунная крыша |
| 49 | 30А** | Дворники |
| 50 | — | Не используется |
| 51 | 40А** | Мощность реле электродвигателя вентилятора |
| 52 | 5A* | Запуск/запуск — электронный усилитель рулевого управления, катушка реле вентилятора |
| 53 | 5A* | Запуск/запуск - ПКМ |
| 54 | 5A* | Работа/старт - модуль 4x4, Фонари заднего хода, RSC/ABS, Катушка реле заряда АКБ ТТ, Катушка реле обогревателя заднего стекла, Катушка реле омывателя передней камеры (СВТ Раптор) |
| 55 | — | Не используется |
| 56 | 15 А* | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле двигателя стеклоочистителя |
| 63 | 25А** | Электрический вентилятор |
| 64 | 40А** | Питание реле вакуумного насоса (двигатель 3,5 л) |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А** | Реле габаритных огней ТТ мощность |
| 68 | 25А** | модуль 4x4 |
| 69 | 30А** | Пассажирские сиденья с подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | 20А** | Подогрев задних сидений |
| 72 | 20А** | Вспомогательная розетка (сзади) |
| 73 | 20А** | Питание реле стоп-сигналов TT |
| 74 | 30А** | Сиденье водителя с электроприводом/модуль памяти |
| 75 | 15 А* | PCM - мощность напряжения 1 (модуль PCM двигателей 3,7 л, 5,0 л, 6,2 л) |
| 75 | 25A* | PCM - мощность напряжения 1 (модуль PCM двигателя 3,5 л) |
| 76 | 20 А* | PCM — мощность напряжения 2 (общие компоненты трансмиссии, датчик массового расхода воздуха/температуры воздуха на впуске) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А* | PCM - напряжение питания 2 (общие компоненты трансмиссии, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А* | PCM — напряжение питания 3 (компоненты трансмиссии, связанные с выбросами, катушка реле электровентилятора) |
| 78 | 15 А* | PCM — Напряжение питания 4 — Катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 20 А* | PCM — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) | |
| 79 | 5A* | Датчик дождя |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини предохранитель ** Картриджный предохранитель |
Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Установщик 1 реле |
| 2 | — | Реле апфиттер 2 |
| 3 | — | Реле Установщик 3 |
| 4 | — | Реле Установщик 4 |
| 5 | — | Реле омывателя передней камеры |
| 6 | — | Не используется |
2013
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | SYNC, дисплейный модуль (8 дюймов) |
| 3 | 30A | Переднее окно со стороны пассажира |
| 4 | 10A | Внутренние светильники |
| 5 | 20A | Модуль памяти |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Дисплей радиоприемника, модуль GPS, модуль панели электропривода |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка, Лампа в багажнике |
| 13 | 15A | Правые указатели поворота/стоп-сигналы |
| 14 | 15A | Левые поворотники/стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Высокий стоп-сигнал |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения тормозов, подсветка клавиатуры, пробуждение модуля управления силовым агрегатом, пассивная противоугонная система |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Horn |
| 23 | 15A | Модуль управления рулевым колесом |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | Радио |
| 30 | 15A | Передние габаритные огни |
| 31 | 5A | Тормоз вкл/выкл - Панель приборов, Двигатель |
| 32 | 15A | Задержка / аксессуары - люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас, зеркала с электроприводом для буксировки прицепа |
| 33 | 10A | Задние сиденья с подогревом |
| 34 | 10A | Система обнаружения заднего хода, переключатель 4x4, видео сзади, индикатор бездорожья (SVT Raptor), видео спереди (SVT Raptor), модуль сращивания камеры (SVT Raptor) |
| 35 | 5A | Переключатель спуска с горы (СВТ Раптор) |
| 36 | 10A | Модуль управления удерживающей системой, модуль системы классификации пассажиров |
| 37 | 10A | Управление тормозом прицепа |
| 38 | 10A | Аксессуар с задержкой - розетка 110 вольт, радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира, переключатель Upfitter (SVT Raptor) |
| 42 | 5A | Переключатель отмены овердрайва |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, поворотники на наружных зеркалах |
| 48 | Автоматический выключатель 30А | Электростеклоподъемники, Электропривод сдвижного заднего окна |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Реле модуля управления силовым агрегатом (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 2 | — | Реле стартера |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле обогревателя заднего стекла |
| 5 | — | Реле электровентилятора (высокая скорость) |
| 6 | — | Реле габаритных огней прицепа |
| 7 | — | Реле запуска/запуска |
| 8 | — | Реле топливного насоса |
| 9 | — | Реле заряда аккумуляторной батареи прицепа |
| 10 | — | Реле модуля управления силовым агрегатом (двигатель 3,5 л) |
| 11 | 30А** | Мощные двигатели подножки |
| 12 | 40А** | Электрический вентилятор (3,7 л, 5,0 л) |
| 12 | 50А** | Электровентилятор (3,5 л, 6,2 л с максимальной тягой прицепа, SVT Raptor) |
| 13 | 30А** | Мощность реле стартера |
| 14 | 30А** | Пассажирское сиденье с электроприводом |
| 15 | 40А** | Электрический вентилятор (3,7 л, 5,0 л) |
| 15 | 50А** | Электровентилятор (3,5 л, 6,2 л с максимальной тягой прицепа, SVT Raptor) |
| 16 | 20А** | Фара с газоразрядной лампой высокой интенсивности — сторона пассажира |
| 17 | 30А** | Управление тормозом прицепа |
| 18 | 30А** | Установщик 1 (СВТ Раптор) |
| 19 | 30А** | апфиттер 2 (СВТ Раптор) |
| 20 | 20А** | Модуль 4x4 (электронное переключение) |
| 21 | 30А** | Питание реле заряда аккумуляторной батареи прицепа |
| 22 | 20А** | Вспомогательная розетка (панель приборов) |
| 23 | — | Реле муфты кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 А* | Модуль управления силовым агрегатом — питание и реле поддержания активности, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 27 | 20 А* | Питание реле бензонасоса |
| 28 | 10 А* | Установщик 4 (СВТ Раптор) |
| 29 | 10 А* | 4x4 встроенный соленоид в конце колеса |
| 30 | 10 А* | Питание реле муфты кондиционера |
| 31 | 15 А* | Питание реле запуска/запуска |
| 32 | 40А** | Питание реле обогревателя заднего стекла, питание реле обогрева зеркал |
| 33 | 40А** | Розетка переменного тока 110 вольт |
| 34 | 40А** | Питание реле модуля управления силовым агрегатом (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 34 | 50А** | Питание реле модуля управления силовым агрегатом (двигатель 3,5 л) |
| 35 | 20А** | Газоразрядные фары высокой интенсивности — сторона водителя |
| 36 | 30А** | Контроль курсовой устойчивости / Антиблокировочная тормозная система |
| 37 | — | Реле левого стопа/поворота буксировки прицепа |
| 38 | — | Реле правого стопа/поворота буксировки прицепа |
| 39 | — | Реле фонарей заднего хода прицепа |
| 40 | — | Реле электровентилятора |
| 41 | 15 А* | Омыватель передней камеры (СВТ Раптор) |
| 42 | 5A* | Обмотка реле запуска/пуска |
| 43 | 15 А* | Питание реле фонаря заднего хода прицепа |
| 44 | 15 А* | Установщик 3 (СВТ Раптор), Складывающиеся зеркала с электроприводом для буксировки прицепа |
| 45 | 10 А* | Датчик генератора (двигатели 3,5 л, 3,7 л и 5,0 л) |
| 46 | 10 А* | Выключатель тормоза |
| 47 | 60А** | Модуль контроля устойчивости к крену / Модуль антиблокировочной тормозной системы |
| 48 | 20А** | Люк |
| 49 | 30А** | Питание реле стеклоочистителя |
| 50 | — | Не используется |
| 51 | 40А** | Мощность реле электродвигателя вентилятора |
| 52 | 5A* | Запуск/запуск — электронный усилитель рулевого управления, катушка реле вентилятора |
| 53 | 5A* | Пуск/запуск — модуль управления силовым агрегатом |
| 54 | 5A* | Запуск/старт - модуль 4x4, Фонари заднего хода, Система курсовой устойчивости / АБС, Катушка реле заряда аккумулятора прицепа, Катушка реле обогревателя заднего стекла, Катушка реле омывателя передней камеры (SVT Raptor) |
| 55 | — | Не используется |
| 56 | 15 А* | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Реле двигателя стеклоочистителя |
| 63 | 25А** | Мощность реле электровентилятора |
| 64 | — | Не используется |
| 65 | 20А** | Вспомогательная розетка (панель приборов) |
| 66 | 20А** | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20А** | Питание реле парковочных фонарей прицепа |
| 68 | 25А** | Модуль 4x4, модуль электронного шкафчика 4x2 |
| 69 | 30А** | Передние сиденья с подогревом или подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | 20А** | Подогрев задних сидений |
| 72 | 20А** | Вспомогательная розетка (сзади) |
| 73 | 20А** | Питание реле стоп-сигналов/поворотников прицепа |
| 74 | 30А** | Сиденье водителя с электроприводом/модуль памяти |
| 75 | 15 А* | Модуль управления силовым агрегатом — мощность напряжения 1 (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 75 | 25A* | Модуль управления силовым агрегатом — мощность напряжения 1 (двигатель 3,5 л) |
| 76 | 20 А* | Модуль управления силовым агрегатом — напряжение питания 2 (общие компоненты силового агрегата, датчик массового расхода воздуха/температуры воздуха на впуске) (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 76 | 20 А* | Модуль управления силовым агрегатом — напряжение питания 2 (общие компоненты силового агрегата, соленоид вентиляции адсорбера) (двигатель 3,5 л) |
| 77 | 10 А* | Модуль управления силовым агрегатом — напряжение питания 3 (компоненты силового агрегата, связанные с выбросами, катушка реле электровентилятора) |
| 78 | 15 А* | Модуль управления силовым агрегатом — Напряжение питания 4 — Катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 78 | 20 А* | Модуль управления силовым агрегатом — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5A* | Датчик дождя |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Реле электровентилятора (низкая скорость) |
| * Мини предохранитель ** Картриджный предохранитель |
Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Установщик 1 реле |
| 2 | — | Реле апфиттер 2 |
| 3 | — | Реле Установщик 3 |
| 4 | — | Реле Установщик 4 |
| 5 | — | Реле омывателя передней камеры |
| 6 | — | Не используется |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | SYNC, дисплейный модуль (8 дюймов) |
| 3 | 30A | Переднее окно со стороны пассажира |
| 4 | 10A | Внутренние светильники |
| 5 | 20A | Модуль памяти |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль сиденья с памятью |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Дисплей радиоприемника, модуль GPS, модуль панели электропривода |
| 10 | 10A | Рабочее/вспомогательное реле |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка, Лампа в багажнике |
| 13 | 15A | Правые указатели поворота/стоп-сигналы |
| 14 | 15A | Левые поворотники/стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Высокий стоп-сигнал |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения тормозов, подсветка клавиатуры, пробуждение модуля управления силовым агрегатом, пассивная противоугонная система |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Horn |
| 23 | 15A | Модуль управления рулевым колесом |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Радиочастотный модуль |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | Радио |
| 30 | 15A | Передние габаритные огни |
| 31 | 5A | Тормоз вкл/выкл - Панель приборов, Двигатель |
| 32 | 15A | Задержка / аксессуары - люк, электрические стеклоподъемники, замки, зеркало с автоматическим затемнением / компас, зеркала с электроприводом для буксировки прицепа |
| 33 | 10A | Задние сиденья с подогревом |
| 34 | 10A | Система обнаружения заднего хода, переключатель 4x4, видео сзади, индикатор бездорожья (SVT Raptor), видео спереди (SVT Raptor), модуль сращивания камеры (SVT Raptor) |
| 35 | 5A | Переключатель спуска с горы (СВТ Раптор) |
| 36 | 10A | Модуль управления удерживающей системой, модуль системы классификации пассажиров |
| 37 | 10A | Управление тормозом прицепа |
| 38 | 10A | Аксессуар с задержкой - розетка 110 вольт, радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира, Дополнительный выключатель (СВТ Раптор) |
| 42 | 5A | Переключатель отмены овердрайва |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, поворотники на наружных зеркалах |
| 48 | Автоматический выключатель 30А | Электростеклоподъемники, Электропривод сдвижного заднего окна |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Модуль управления силовым агрегатом (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 2 | Реле | Стартер |
| 3 | Реле | Двигатель вентилятора |
| 4 | Реле | Обогрев заднего стекла |
| 5 | Реле | Электрический вентилятор (высокая скорость) |
| 6 | Реле | Парковочный фонарь для буксировки прицепа |
| 7 | Реле | Запустить/запустить |
| 8 | Реле | Топливный насос |
| 9 | Реле | Зарядное устройство для буксировки прицепа |
| 10 | Реле | Модуль управления силовым агрегатом (двигатель 3,5 л) |
| 11 | 30 А* | Мощные двигатели подножки |
| 12 | 40A* | Электрический вентилятор (3,7 л, 5,0 л) |
| 12 | 50A* | Электровентилятор (3,5 л, 6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 13 | 30 А* | Мощность реле стартера |
| 14 | 30 А* | Пассажирское сиденье с электроприводом |
| 15 | 40A* | Электрический вентилятор (3,7 л, 5,0 л) |
| 15 | 50A* | Электровентилятор (3,5 л, 6,2 л с максимальным буксируемым прицепом, SVT Raptor) |
| 16 | 20A* | Газоразрядная фара высокой интенсивности — сторона пассажира |
| 17 | 30 А* | Управление тормозом прицепа |
| 18 | 30 А* | Вспомогательный выключатель 1 (СВТ Раптор) |
| 19 | 30 А* | Вспомогательный выключатель 2 (СВТ Раптор) |
| 20 | 20A* | Модуль 4x4 (электронное переключение) |
| 21 | 30 А* | Питание реле заряда аккумуляторной батареи прицепа |
| 22 | 20A* | Вспомогательная розетка (панель приборов) |
| 23 | Реле | Муфта кондиционера |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10А** | Модуль управления силовым агрегатом — питание и реле поддержания активности, соленоид вентиляции адсорбера (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 27 | 20А** | Питание реле бензонасоса |
| 28 | 10А** | Вспомогательный выключатель 4 (СВТ Раптор) |
| 29 | 10А** | 4x4 встроенный соленоид в конце колеса |
| 30 | 10 А** | Питание реле муфты кондиционера |
| 31 | 15А** | Питание реле запуска/запуска |
| 32 | 40A* | Питание реле обогревателя заднего стекла, питание реле обогрева зеркал |
| 33 | 40A* | 110-вольтовая розетка переменного тока |
| 34 | 40A* | Питание реле модуля управления силовым агрегатом (двигатели 3,7 л, 5,0 л и 6,2 л) |
| 34 | 50A* | Питание реле модуля управления силовым агрегатом (двигатель 3,5 л) |
| 35 | 20A* | Фары с газоразрядными лампами высокой интенсивности — сторона водителя |
| 36 | 30 А* | Контроль курсовой устойчивости / Антиблокировочная тормозная система |
| 37 | Реле | Буксировка прицепа влево стоп/поворот |
| 38 | Реле | Буксировка прицепа правая остановка/поворот |
| 39 | Реле | Фонари заднего хода прицепа |
| 40 | Реле | Электрический вентилятор |
| 41 | 15А** | Омыватель передней камеры (СВТ Раптор) |
| 42 | 5A** | Обмотка реле запуска/пуска |
| 43 | 15А** | Питание реле фонаря заднего хода прицепа |
| 44 | 15А** | Вспомогательный выключатель 3 (СВТ Раптор), Зеркала с электроприводом складывания прицепа |
| 45 | 10 А** | Датчик генератора (двигатели 3,5 л, 3,7 л и 5,0 л) |
| 46 | 10 А** | Выключатель тормоза |
| 47 | 60A* | Модуль контроля устойчивости к крену / Модуль антиблокировочной тормозной системы |
| 48 | 20A* | Люк |
| 49 | 30 А* | Питание реле стеклоочистителя |
| 50 | — | Не используется |
| 51 | 40A* | Мощность реле электродвигателя вентилятора |
| 52 | 5A** | Запуск/запуск — электронный усилитель рулевого управления, катушка реле вентилятора |
| 53 | 5A** | Пуск/запуск — модуль управления силовым агрегатом |
| 54 | 5A** | Запуск/старт - модуль 4x4, Фонари заднего хода, Система курсовой устойчивости / АБС, Катушка реле заряда АКБ прицепа, Катушка реле обогревателя заднего стекла, Катушка реле омывателя передней камеры (SVT Raptor) |
| 55 | — | Не используется |
| 56 | 15А** | Зеркала с подогревом |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | Реле | Мотор стеклоочистителя |
| 63 | 25 А* | Мощность реле электровентилятора |
| 64 | — | Не используется |
| 65 | 20A* | Вспомогательная розетка (панель приборов) |
| 66 | 20A* | Дополнительная розетка (внутри центральной консоли) |
| 67 | 20A* | Питание реле парковочных фонарей прицепа |
| 68 | 25 А* | Модуль 4x4, модуль электронного шкафчика 4x2 |
| 69 | 30 А* | Передние сиденья с подогревом или подогревом/охлаждением |
| 70 | — | Не используется |
| 71 | 20A* | Подогрев задних сидений |
| 72 | 20A* | Вспомогательная розетка (сзади) |
| 73 | 20A* | Питание реле стоп-сигналов/поворотников прицепа |
| 74 | 30 А* | Сиденье водителя с электроприводом/модуль памяти |
| 75 | 15А** | Модуль управления силовым агрегатом — мощность напряжения 1 (двигатели 3,7 л, 5,0 л, 6,2 л) |
| 75 | 25А** | Модуль управления силовым агрегатом — мощность напряжения 1 (двигатель 3,5 л) |
| 76 | 20А** | Модуль управления силовым агрегатом — напряжение питания 2: общие компоненты силового агрегата (датчик массового расхода воздуха/температуры воздуха на впуске — двигатели 3,7 л, 5,0 л, 6,2 л) (соленоид вентиляции адсорбера — двигатель 3,5 л) |
| 77 | 10 А** | Модуль управления силовым агрегатом — напряжение питания 3 (компоненты силового агрегата, связанные с выбросами, катушка реле электровентилятора) |
| 78 | 15А** | Модуль управления силовым агрегатом — напряжение питания 4 — катушки зажигания (двигатели 3,5 л, 3,7 л, 5,0 л) |
| 78 | 20А** | Модуль управления силовым агрегатом — Напряжение питания 4 — Катушки зажигания (двигатель 6,2 л) |
| 79 | 5A** | Датчик дождя |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | Реле | Электрический вентилятор (низкая скорость) |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательный релейный блок
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Вспомогательный переключатель 1 |
| 2 | Реле | Вспомогательный переключатель 2 |
| 3 | Реле | Вспомогательный переключатель 3 |
| 4 | Реле | Вспомогательный переключатель 4 |
| 5 | Реле | Омыватель передней камеры |
| 6 | — | Не используется |
Дополнительная информация: Ford F-150 (2009-2014)
Ford F-150 был бестселлером на протяжении более трех десятилетий по уважительной причине - это полноразмерный грузовик с лучшими возможностями, красивый и удобный. Благодаря значительному изменению дизайна в 2015 году покупка F150 предыдущего поколения может сэкономить вам немало денег. Вот что вам нужно знать о моделях с 2009 по 2014 год!
Ford F-150 выпускается в 10 различных комплектациях, так что у вас есть варианты и разные цены. Модель 2014 года стоит от 25 000 долларов до 51 000 долларов. В зависимости от модели под капотом вы найдете либо 3,5- или 3,7-литровый v6, либо 5,0- или 6,2-литровый v8 — все в паре со стандартной 6-ступенчатой автоматической коробкой передач. Большинство моделей имеют три конфигурации кабины: обычную, супер или четырехдверную суперэкипажную кабину, вмещающую до шести человек. F-150 предлагается с приводом на два колеса или с полным приводом и обладает впечатляющей способностью буксировки до 8000 фунтов при правильном оснащении. Если вы проводите большую часть времени на бездорожье, вам понравится спортивный SVT Raptor, представленный в 2010 году. Благодаря этому уникальному внешнему виду, мощному двигателю V8 и дополнительной подвеске он станет настоящим зверем на любой местности.
Для мощного полноразмерного грузовика F-150 быстр и имеет довольно приличный расход бензина, а более поздняя модель v6 потребляет около 16 в городе и 22 на шоссе. Независимо от того, используете ли вы свой грузовик для работы или отдыха, вы должны быть в состоянии положиться на него. В то время как последние модели F-150 показали довольно средние показатели и обзоры надежности, большинство владельцев сообщают, что они обязательно купят его снова. Имейте в виду, что у некоторых моделей 2011 года действительно были небольшие проблемы с трансмиссией и топливной системой (на что следует обратить внимание).
Внутри F-150 просторный и очень удобный, в зависимости от модели внутренняя отделка и функции также могут быть довольно высокими. Интерьеры базовой модели таковы, что они разработаны в значительной степени только для функциональности. Более дорогие уровни отделки салона включают кожаные сиденья с подогревом и охлаждением, камеры заднего вида и Ford Sync с голосовым управлением. Нам очень нравится эта дополнительная ступенька задней двери и поручень. Загрузить спину намного проще.
Безопасность всегда вызывает озабоченность, и F-150 хорошо зарекомендовал себя на протяжении многих лет со средними, если не хорошими оценками. F-150 даже получил награду IIHS Top Safety Pick в 2013 году. Несмотря на жесткую конкуренцию со стороны Chevy и совета директоров GMC, мы понимаем, почему. F-150 обладает мощностью и топливной экономичностью, которые ищут большинство покупателей, что делает его отличным вариантом для всех, кто ищет полноразмерный грузовик.
