Предохранители и реле Ford Explorer (U625; 2025-2026)
Схемы относятся к указанным годам и вариантам Ford Explorer (U625; 2025-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
В этой статье рассматривается Ford Explorer (U625, рестайлинг) с 2025 года. Здесь вы найдёте схемы предохранителей Ford Explorer 2025 и 2026, узнаете, где расположены блоки предохранителей, а также за что отвечает каждый предохранитель и реле.
Схемы предохранителей Ford Explorer 2025-2026
Содержание
Блок предохранителей в моторном отсеке

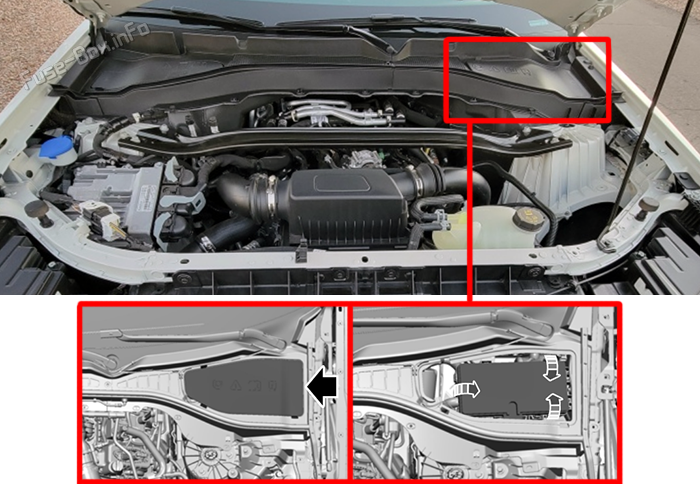

Расположение блока предохранителей
Снимите верхнюю накладку, затем снимите крышку блока предохранителей, чтобы получить доступ к предохранителям.

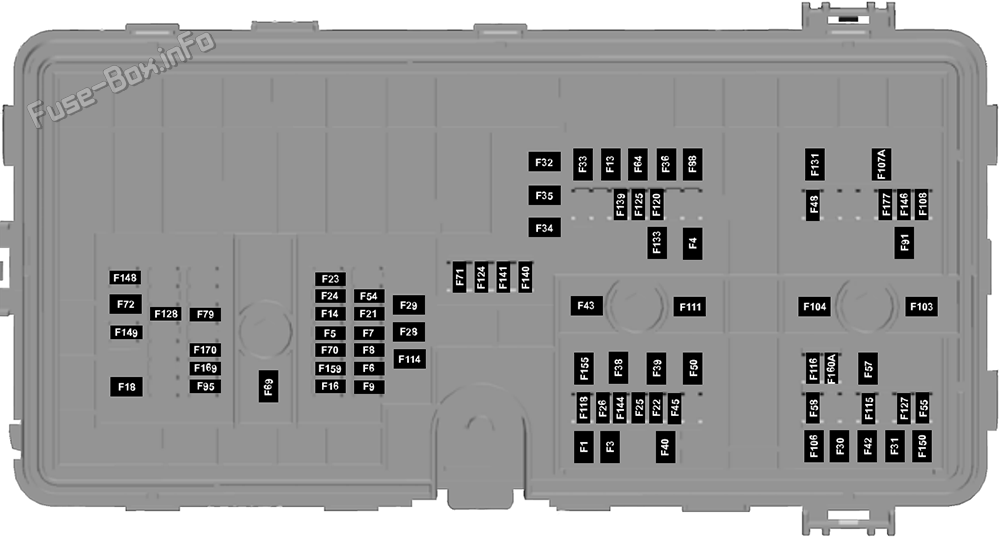

Схема блока предохранителей
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 30A | . |
| 2 | 30A | . |
| 3 | 30A | . |
| 4 | 60A | . |
| 6 | 30A | . |
| 7 | 60A | . |
| 8 | 30A | . |
| 10 | 25A | . |
| 13 | 40A | Модуль управления полным приводом. |
| 14 | 5A | . |
| 15 | 20A | . |
| 16 | 25A | . |
| 17 | 20A | . |
| 18 | 20A | . |
| 19 | 15A | . |
| 22 | 30A | . |
| 23 | 30A | . |
| 24 | 30A | . |
| 26 | 30A | . |
| 27 | 20A | . |
| 28 | 20A | . |
| 29 | 10A | USB-порт для зарядки в багажнике. USB-порт для зарядки в багажном отсеке. |
| 31 | 30A | . |
| 32 | 5A | . |
| 36 | 30A | . |
| 42 | 20A | Модуль управления тормозами прицепа. Модуль управления прицепом. |
| 43 | 30A | . |
| 47 | 15A | . |
| 48 | 30A | Цифровой аудиопроцессор. Усилитель. |
| 49 | 5A | . |
| 50 | 10A | . |
| 51 | 10A | . |
| 53 | 20A | . |
| 54 | 40A | . |
| 59 | 20A | Сигнал. |
| 60 | 30A | . |
| 62 | 40A | Вентилятор отопителя. |
| 63 | 10A | Задний фонарь прицепа. |
| 69 | 5A | . |
| 70 | 10A | . |
| 73 | 20A | . |
| 75 | 50A | . |
| 76 | 50A | . |
| 79 | 5A | . |
| 81 | 10A | . |
| 82 | 5A | . |
| 84 | 15A | . |
| 88 | 40A | . |
| 90 | 20A | . |
| 104 | 5A | . |
| 112 | 30A | . |
| 113 | 30A | . |
| 147 | 40A | . |
| 172 | 5A | . |
| 173 | 15A | USB-порт для зарядки у водительского сиденья. USB-порт для зарядки у пассажирского сиденья. |
| 174 | 15A | . |
| 175 | 5A | . |
| 176 | 5A | . |
| 178 | 60A | . |
| 179 | 60A | . |
| 180 | 30A | . |
Блок предохранителей в салоне

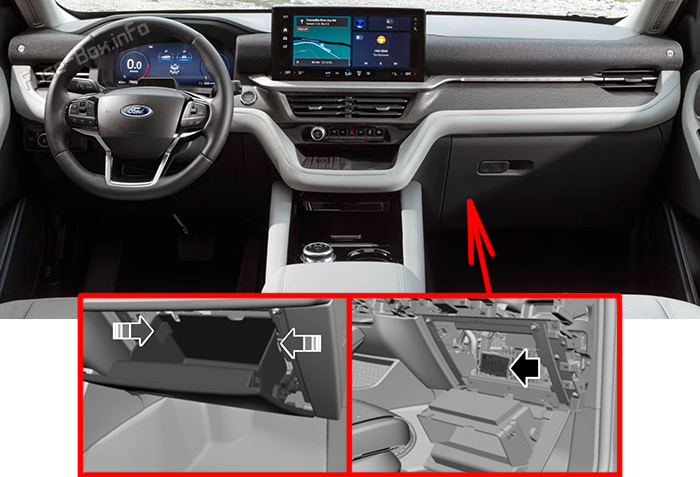

Расположение блока предохранителей
Откройте бардачок, нажмите фиксаторы внутрь и полностью опустите его.

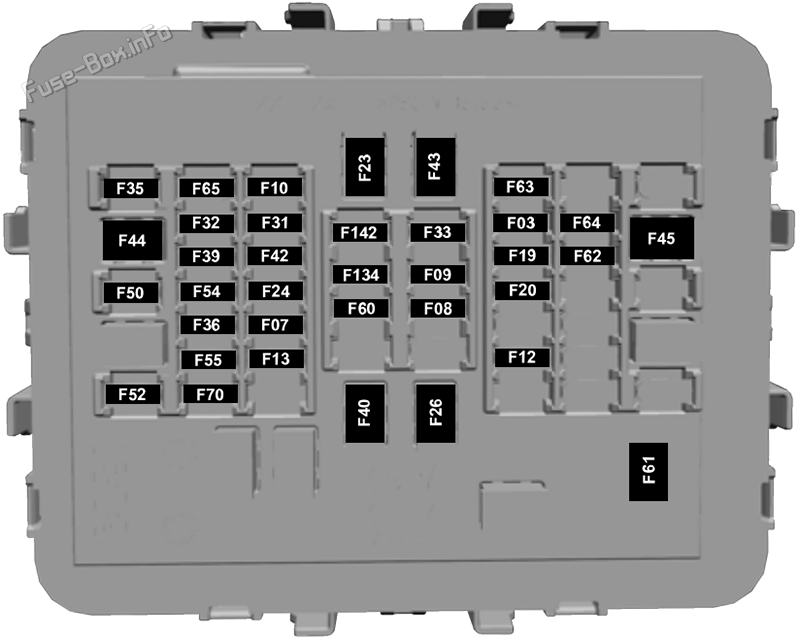

Схема блока предохранителей
| № | А | Защищаемая цепь |
|---|---|---|
| 3 | 7.5A | . |
| 7 | 10A | . |
| 8 | 7.5A | . |
| 9 | 5A | Модуль управления задним климат-контролем. Блок кнопок. |
| 10 | 20A | . |
| 12 | 15A | . |
| 13 | 7.5A | . |
| 19 | 5A | Модуль Bluetooth с низким энергопотреблением. |
| 20 | 5A | . |
| 24 | 30A | . |
| 30 | 15A | USB-порт для зарядки 3. USB-порт для зарядки 4. |
| 31 | 10A | Центральный шлюзовой модуль. Модуль управления режимами движения. Приёмник дистанционного управления на крыше. |
| 32 | 20A | . |
| 33 | 20A | . |
| 35 | 10A | Модуль управления центральной консолью. Дисплей центра управления. |
| 36 | 5A | . |
| 39 | 5A | . |
| 42 | 20A | Интегрированная панель управления. Модуль голосового управления. |
| 43 | 50A | . |
| 44 | 30A | . |
| 45 | 30A | . |
| 50 | 7.5A | . |
| 52 | 5A | . |
| 55 | 15A | . |
| 56 | 10A | . |
| 60 | 10A | Стеклянная крыша. Развлекательная система заднего ряда. |
| 61 | 5A | . |
| 70 | 20A | . |
| 73 | 7.5A | . |
| 75 | 20A | . |
| 80 | 15A | . |
| 81 | 30A | . |
| 82 | 10A | . |
Дополнительная информация: Ford Explorer (U625; 2025-2026)
Предохранители и реле Ford Explorer U625 2025-2026: расположение блоков, схемы, номера позиций, номиналы и назначение цепей. Штатные коды и обозначения сохранены в исходном виде.
