Предохранители и реле Ford F-150 (2024-2026)
Схемы относятся к указанным годам и вариантам Ford F-150 (2024-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
В этой статье рассмотрен Ford F-150 после обновления 2024 года, выпускаемый с 2024 года. Здесь вы найдёте схемы предохранителей Ford F-150 2024, 2025 и 2026, информацию о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.
Схемы предохранителей Ford F-150 (2024-2026)
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

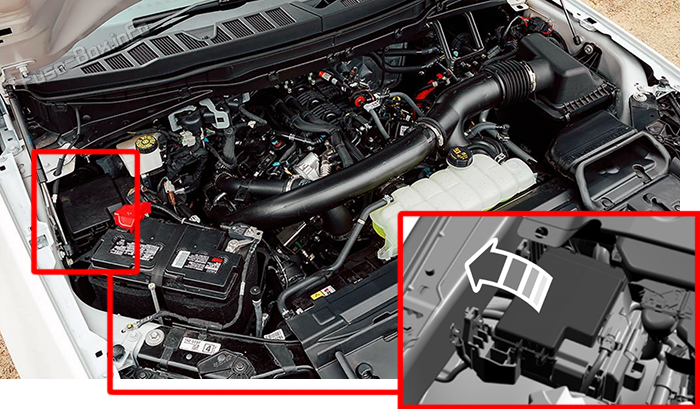

Расположение блока предохранителей

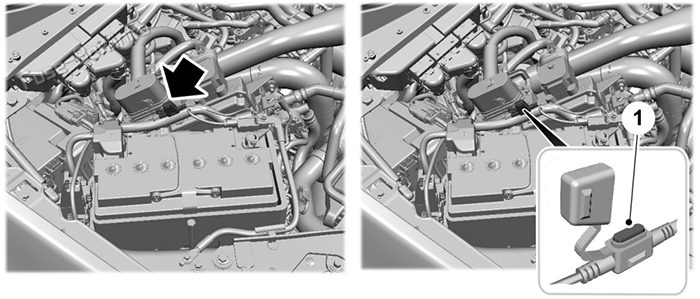

Предохранитель системы контроля аккумуляторной батареи (3A)

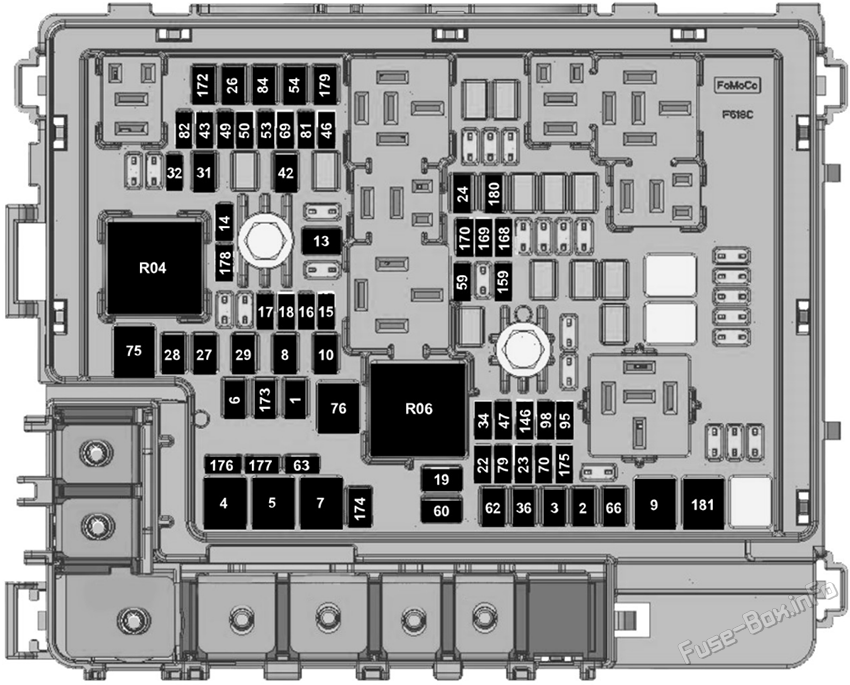

Схема блока предохранителей
| № | А | Защищаемая цепь |
|---|---|---|
| 1 | 30A | . |
| 2 | 30A | . |
| 3 | 30A | . |
| 4 | 50A | . |
| 5 | 50A | . |
| 6 | 40A | . |
| 7 | 50A | . |
| 8 | 30A | . |
| 9 | 50A | . |
| 10 | 30A | . |
| 13 | 40A | Модуль управления полным приводом. |
| 14 | 10A | Модуль управления гибридным приводом. Модуль управления трансмиссией. |
| 15 | 25A | . |
| 16 | 20A | . |
| 17 | 10A | . |
| 18 | 20A | . |
| 19 | 20A | . |
| 22 | 15A | . |
| 23 | 15A | . |
| 24 | 30A | . |
| 26 | 30A | . |
| 27 | 20A | . |
| 28 | 20A | . |
| 29 | 20A | . |
| 31 | 30A | . |
| 32 | 5A | . |
| 34 | 15A | . |
| 36 | 30A | . |
| 42 | 20A | . |
| 43 | 30A | . |
| 46 | 20A | . |
| 47 | 15A | . |
| 49 | 5A | . |
| 50 | 5A | . |
| 53 | 10A | . |
| 54 | 40A | . |
| 59 | 25A | Сигнал. |
| 60 | 30A | . |
| 62 | 40A | Вентилятор отопителя. |
| 63 | 10A | 2024-2025: Разъём подключения прицепа. 2026: Фонари заднего хода прицепа. |
| 66 | 25A | . |
| 69 | 5A | . |
| 70 | 10A | . |
| 75 | 50A | Электровентилятор 1. |
| 76 | 50A | Электровентилятор 2. |
| 79 | 5A | . |
| 81 | 10A | 2026: Разъём прицепа. |
| 82 | 5A | . |
| 84 | 15A | . |
| 95 | 15A | . |
| 98 | 10A | . |
| 146 | 10A | Модуль управления тяговой батареей. |
| 159 | 5A | . |
| 168 | 15A | Управление тяговой батареей. |
| 169 | 10A | . |
| 170 | 10A | . |
| 172 | 30A | . |
| 173 | 15A | . |
| 174 | 15A | . |
| 175 | 10A | . |
| 176 | 10A | . |
| 177 | 5A | . |
| 178 | 5A | . |
| 179 | 15A | . |
| 181 | 40A | . |
| Реле | ||
| R04 | . | |
| R06 | . | |
| R35 | . | |
| R36 | . |
Блок предохранителей в салоне
Блок предохранителей в салоне

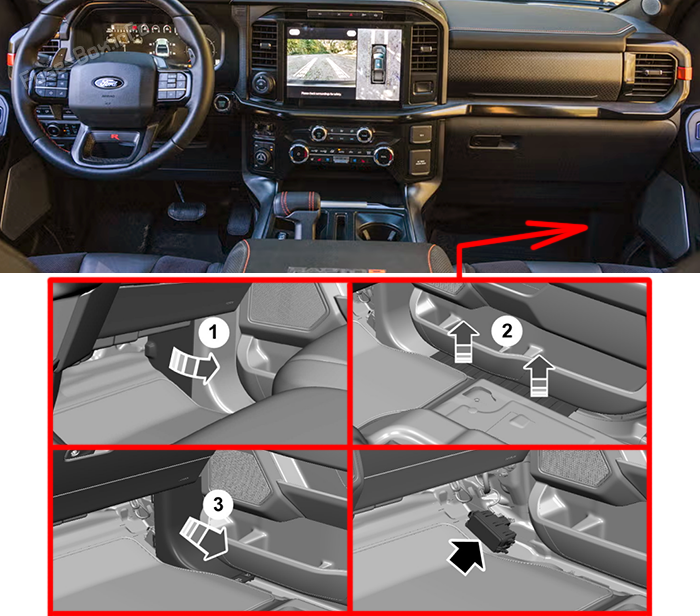

Расположение блока предохранителей

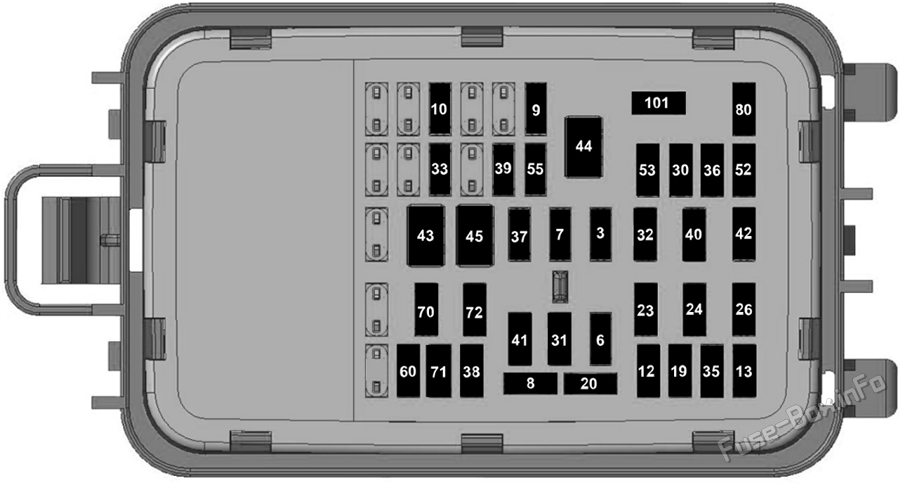

Схема блока предохранителей
| № | А | Защищаемая цепь |
|---|---|---|
| 3 | 7.5A | . |
| 6 | 10A | . |
| 7 | 10A | . |
| 8 | 7.5A | . |
| 9 | 5A | . |
| 10 | 25A | . |
| 12 | 5A | . |
| 13 | 7.5A | . |
| 19 | 5A | . |
| 20 | 5A | . |
| 23 | 30A | . |
| 24 | 30A | . |
| 26 | 30A | . |
| 30 | 10A | . |
| 31 | 10A | . |
| 32 | 20A | . |
| 33 | 5A | . |
| 35 | 5A | . |
| 36 | 5A | 2024-2025: Датчик температуры салона. 2026: Датчик частиц выхлопа. Система бесконтактной оплаты. |
| 37 | 15A | . |
| 38 | 5A | . |
| 39 | 5A | . |
| 40 | 30A | . |
| 41 | 10A | . |
| 42 | 15A | . |
| 43 | 30A | . |
| 44 | 40A | Сиденье водителя. |
| 45 | 30A | . |
| 52 | 5A | 2024: Задний фонарь заднего бампера. 2025-2026: Переключатель тормозов прицепа. |
| 53 | 5A | . |
| 55 | 5A | . |
| 60 | 10A | Заднее сдвижное окно. Стеклянная крыша. Электростеклоподъёмник водителя. |
| 61 | 30A | . |
| 70 | 20A | . |
| 71 | 5A | Верхняя камера. |
| 72 | 15A | . |
| 80 | 15A | Модуль управления рулевой колонкой. Подогрев руля. |
| 101 | 10A | . |
Дополнительная информация: Ford F-150 (2024-2026)
Предохранители и реле Ford F-150 2024-2026: расположение блоков, схемы, номера позиций, номиналы и назначение цепей. Штатные коды и обозначения сохранены в исходном виде.
