Предохранители и реле Ford F-150 (2021-2022…)
Схемы относятся к указанным годам и вариантам Ford F-150 (2021-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F150 2021-2022…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

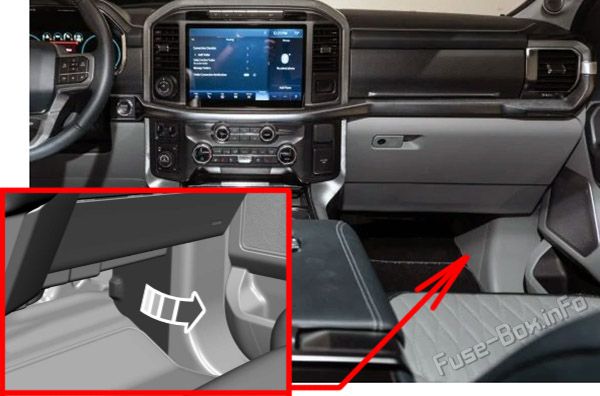

Пассажирский отсек
Панель предохранителей находится с правой стороны в пространстве для ног пассажира за панелью отделки.

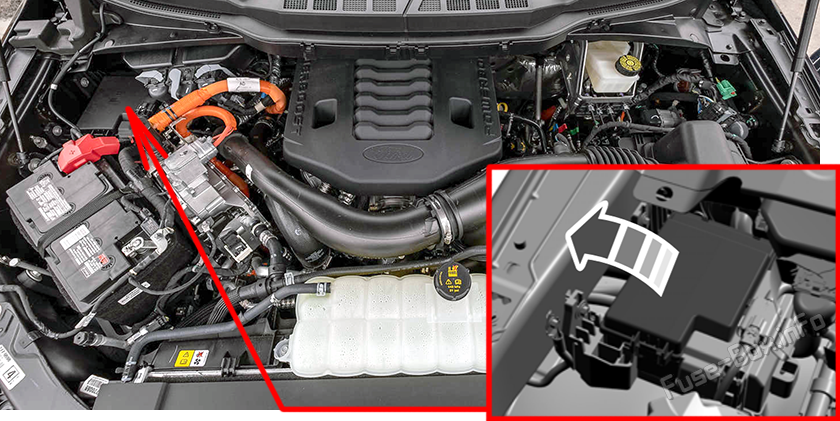

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2021, 2022

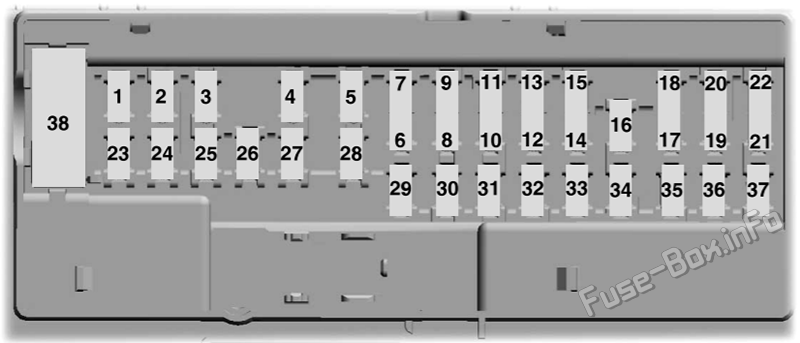

Схема блока предохранителей в салоне
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 10 A | Задержка подачи вспомогательного оборудования. |
| 3 | 7,5 А | Беспроводная зарядка. |
| 4 | 20 A | Не используется. |
| 5 | - | Не используется. |
| 6 | 10 A | Переключатель стеклоподъемника водителя. |
| 7 | 10 A | Модуль переключения передач. |
| 8 | 5 A | Модуль паспорта сотового телефона. |
| 9 | 5 A | Комбинированный сенсорный модуль. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | 7,5 А | Усовершенствованный центральный шлюз. Климат-контроль. |
| 13 | 7,5 А | Приборный щиток. Модуль управления рулевой колонкой. |
| 14 | 15 A | Не использовался (запасной). |
| 15 | 15 A | Интегрированная панель управления. СИНХР. |
| 16 | - | Не используется. |
| 17 | 7,5 А | Модуль управления фарами. |
| 18 | 7,5 А | Не используется. |
| 19 | 5 A | Переключатель фар. |
| 20 | 5 A | Пассивный старт. Выключатель зажигания. Соленоид блокировки ключа. |
| 21 | 5 A | Выключатель тормоза прицепа. |
| 22 | 5 A | Не используется. |
| 23 | 30 A | Модуль управления дверью водителя. |
| 24 | 30 A | Люк. |
| 25 | 20 A | Не используется. |
| 26 | 30 A | Модуль управления пассажирской дверью. |
| 27 | 30 A | Не используется. |
| 28 | 30 A | Усилитель. |
| 29 | 15 A | 12-дюймовый дисплей. Регулируемая педаль. |
| 30 | 5 A | Не используется. |
| 31 | 10 A | РЧ приемник. Монитор водителя. Переключатель управления ландшафтом. |
| 32 | 20 A | Модуль управления звуком. |
| 33 | - | Не используется. |
| 34 | 30 A | Реле запуска/запуска. |
| 35 | 5 A | Пуск/запуск инвертора 400 Вт. |
| 36 | 15 A | Внутреннее зеркало с автоматическим затемнением. Запуск/запуск заднего сиденья с подогревом. Адаптивное переднее рулевое управление. Руль с подогревом (автомобили без адаптивного переднего рулевого управления). |
| 37 | 20 A | Передовые системы помощи водителю. |
| 38 | 30 А CB | Задние электростеклоподъемники. |

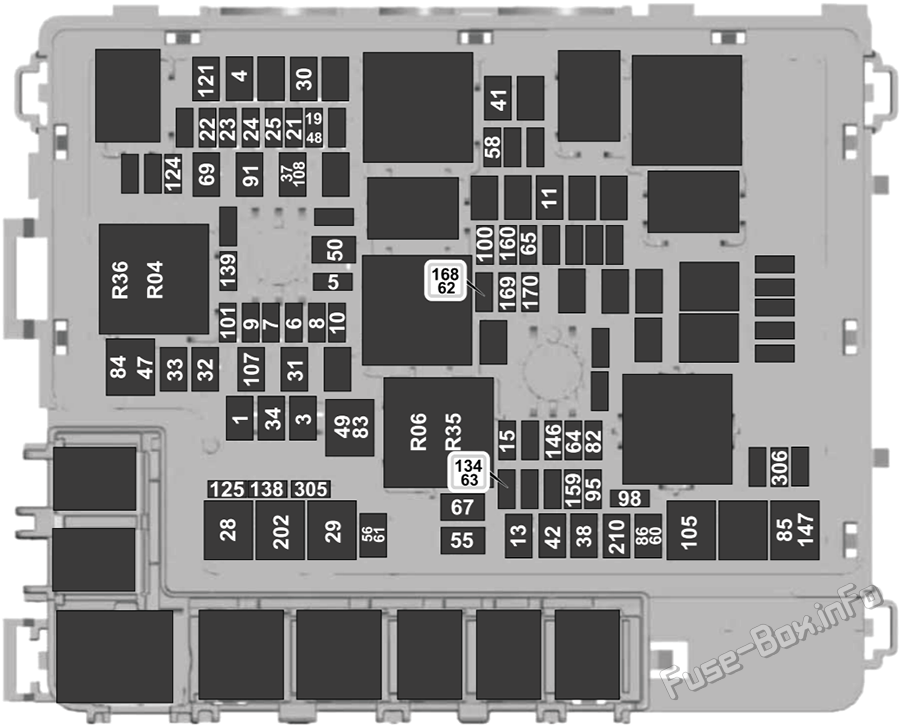

Схема блока предохранителей в моторном отсеке
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | 40 A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи в питании 1. |
| 3 | 40 A | Блок управления кузовным оборудованием — питание от аккумуляторной батареи на линии 2. |
| 4 | 30 A | Топливный насос. |
| 5 | 5 A | Катушка модуля управления силовым агрегатом. |
| 6 | 25 A | Мощность модуля управления силовым агрегатом (газ, гибрид). |
| 7 | 20 A | Питание модуля управления силовым агрегатом. |
| 8 | 20 A | Питание модуля управления силовым агрегатом (гибрид). |
| 8 | 10 A | Питание модуля управления силовым агрегатом (газ, дизель, Раптор, Тремор). |
| 9 | 20 A | Мощность модуля управления силовым агрегатом (газ, гибрид). |
| 10 | 20 A | Питание модуля управления силовым агрегатом (дизель). |
| 11 | 30 A | Пусковой двигатель. |
| 13 | 40 A | Двигатель вентилятора. |
| 15 | 25 A | Рог. |
| 19 | 20 A | Переключатель снегоочистителя (газ). Подогрев задних сидений (газ, дизель, гибрид). |
| 21 | 10 A | Подача запуска/запуска фары. |
| 22 | 10 A | Электронный усилитель руля. |
| 23 | 10 A | Электрический усилитель тормозов. |
| 24 | 10 A | Модуль управления силовым агрегатом (газ, гибрид). Модуль управления коробкой передач (дизель). Модуль управления свечами накаливания (дизель). |
| 25 | 10 A | Центральная высокорасположенная камера стоп-сигнала. Камера трейлера. Инвертор 2кВт. Генератор 24 В - подача пуск/работа. Аналоговая задняя видеокамера. |
| 28 | 50 A | Электрический усилитель тормозов. |
| 29 | 50 A | Электрический усилитель тормозов. |
| 30 | 40 A | Водительское сиденье с электроприводом. |
| 31 | 30 A | Пассажирское сиденье с электроприводом. |
| 32 | 20 A | Вспомогательная точка питания. |
| 33 | 20 A | Вспомогательная точка питания. Умное зарядное устройство USB. |
| 34 | 20 A | Вспомогательная точка питания. |
| 37 | 30 A | Модуль задней двери. |
| 38 | 40 A | Модуль сиденья с климат-контролем. Подножки с электроприводом. |
| 41 | 25 A | Сдвижное заднее стекло с электроприводом. |
| 42 | 30 A | Блок управления тормозами прицепа. |
| 47 | 50 A | Вентилятор охлаждения (газовый, гибридный, Раптор, Тремор). |
| 48 | 20 A | Подогрев задних сидений (Раптор, Тремор) |
| 49 | 50 A | Вентилятор охлаждения (газовый, гибридный, Раптор, Тремор). |
| 50 | 40 A | Подсветка с подогревом (газовая, гибридная). |
| 55 | 30 A | Парковочные фонари для прицепа. |
| 56 | 20 A | Фары фаркопа и поворотника прицепа (разъем 4-pin). |
| 58 | 10 A | Фонари заднего хода прицепа. |
| 60 | 15 A | Реле Upfitterl (Raptor, Tremor). |
| 61 | 15 A | Реле Upfitter 2 (Raptor, Tremor). |
| 62 | 10 A | Реле Upfitter 3 (Raptor, Tremor). |
| 63 | 10 A | Реле Upfitter 4 (Raptor, Tremor). |
| 64 | 25 A | Полноприводный автомобиль. |
| 65 | 15 A | Модуль управления коробкой передач (дизель). |
| 67 | 20 A | Запуск/запуск передачи. |
| 69 | 30 A | Левый стеклоочиститель. |
| 82 | 25 A | Полноприводный автомобиль. |
| 83 | 50 A | Дополнительный отопитель (дизель). |
| 84 | 50 A | Дополнительный отопитель (дизель). |
| 85 | 50 A | Дополнительный отопитель (дизель). |
| 86 | 25 A | Система селективного каталитического восстановления (дизель). |
| 91 | 20 A | Модуль освещения прицепа. |
| 95 | 15 A | Питание модуля управления силовым агрегатом (гибрид). |
| 98 | 10 A | Питание модуля управления силовым агрегатом (гибрид). Насосы охлаждающей жидкости (гибрид). |
| 100 | 15 A | Левые фары. |
| 101 | 15 A | Правые фары. |
| 105 | 50 A | Активное переднее рулевое управление. |
| 107 | 30 A | Зарядка аккумуляторной батареи прицепа. |
| 108 | 15 A | Точечные светильники (полиция). |
| 121 | 30 A | Подогреватель топливного фильтра (дизель). |
| 124 | 5 A | Модуль датчика дождя. |
| 125 | 10 A | Умное зарядное устройство USB. |
| 134 | 25 A | Многоконтурное реле сидений (газ, дизель, гибрид). |
| 138 | 10 A | Освобождение багажника. |
| 139 | 5 A | Умное зарядное устройство USB. |
| 146 | 15 A | Модуль управления тяговой батареей (гибрид). |
| 147 | 40 A | Заменить реле вентилятора воздухоохладителя (Раптор, Тремор). |
| 159 | 5 A | Питание постоянного/постоянного тока (гибрид). |
| 160 | 10 A | Интеллектуальное управление каналом передачи данных. |
| 168 | 15 A | Модуль управления тяговой батареей (гибрид). |
| 169 | 10 A | Электродвигатель охлаждающей помпы (гибрид). |
| 170 | 10 A | Модуль контроля пешеходов (гибрид). Модуль управления тяговой батареей (гибрид). Помпа охлаждения с электродвигателем (гибрид). |
| 202 | 60 A | Блок управления кузовом B+. |
| 210 | 30 A | Старт-стоп модуля управления кузовным оборудованием. |
| 305 | 5 A | Реле Upfitter 5 (Raptor, Tremor). |
| 306 | 5 A | Реле Upfitter 6 (Raptor, Tremor). |
| Реле | ||
| R04 | Электронное реле вентилятора 1. | |
| R06 | Электронное реле вентилятора 3. | |
| R35 | Дополнительный отопитель (дизель). | |
| R36 | Дополнительный отопитель (дизель). |
