Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2000-2003)
Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Ф250/Ф350/Ф450/Ф550 2000-2003
Предохранители прикуривателя (розетки) в Ford F-250/F-350/F-450/F-550 это предохранитель №3 (прикуриватель) в блоке предохранителей панели приборов и предохранитель №10 (розетка) в блоке предохранителей моторного отсека (2000-2001). 2002-2003 гг. гг. – предохранители №4 (разъем питания – щиток приборов) и №12 (прикуриватель) в блоке предохранителей щитка приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

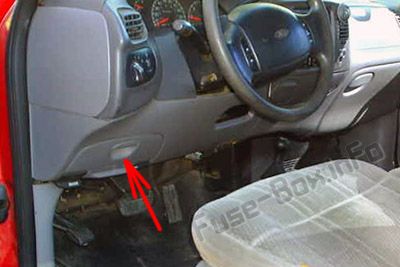

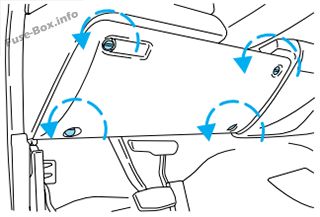

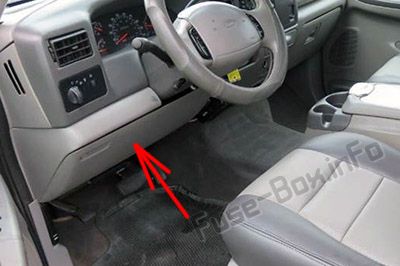

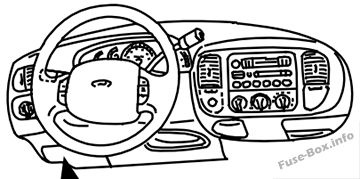

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
1997-2001 гг.
2002-2003 гг.

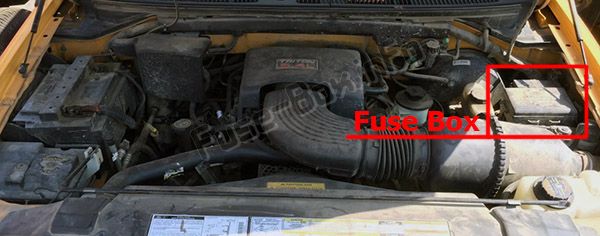

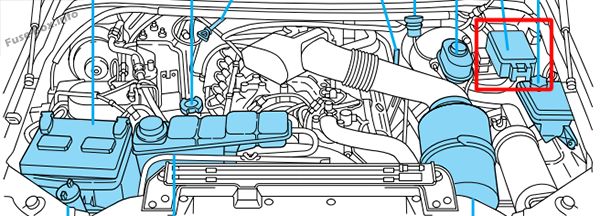

Моторный отсек (1997-2001 гг. гг.)
Распределительная коробка, буксирный блок и электронное переключение на блоки реле маховика расположены в моторном отсеке рядом с главным тормозным цилиндром.
Схемы блока предохранителей
Схемы блока предохранителей
2000

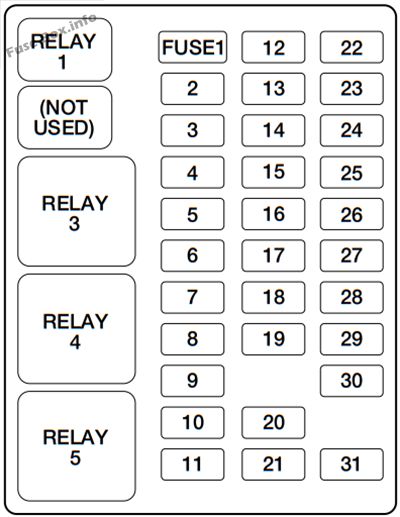

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Поворотные/аварийные огни |
| 2 | 10A | Модуль подушки безопасности |
| 3 | 20A | Прикуриватель, разъем канала передачи данных |
| 4 | 10A | Лампа перчаточного ящика, лампы карты, зеркала с электроприводом, лампа подкапотного пространства |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 5A | Подсветка образцов стеклоподъемников/замков |
| 8 | 5A | Радио, подсветка переключателя фар |
| 9 | — | Не используется |
| 10 | 15A | Двойные топливные баки |
| 11 | 30A | Электродвигатель стеклоочистителя, катушка реле работы/стоянки стеклоочистителя, катушка реле стеклоочистителя Hi/LO, катушка реле насоса омывателя |
| 12 | 15A | Horn |
| 13 | 20A | Стоп-сигналы, центральный стоп-сигнал с высоким креплением, стоп-сигнал для прицепа, контроль скорости |
| 14 | 10A | Купольная лампа, грузовая лампа, лампы вежливости, лампы подножки |
| 15 | 5A | Выключатель стоп-сигнала (логика): универсальный электронный модуль (GEM), модуль управления силовым агрегатом (PCM), модуль антиблокировочной тормозной системы для четырех колес (4WABS), блокировка переключения тормозов, кластер и блокировка памяти PCM Keep Alive Memory |
| 16 | 15A | Комбинация приборов, фары дальнего света |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 10A | Вспомогательный модуль управления трансмиссией (APCM) (только дизель), комбинация приборов, модуль GEM, переключатель отмены ускоренной передачи, переключатель проверки холостого хода (только дизель), потолочная консоль, дизельный PCM через сцепление |
| 20 | 15A | Катушка реле стартера, выключатель сцепления |
| 21 | — | Не используется |
| 22 | 10A | Модуль подушки безопасности, переключатель активации/деактивации подушки безопасности пассажира, катушка реле электровентилятора |
| 23 | — | Не используется |
| 24 | 10A | Муфта кондиционера, привод заслонки смешения воздушных потоков, катушка реле зарядки аккумуляторной батареи прицепа, антиблокировочная тормозная система на четыре колеса (4WABS), указатель поворота |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 10A | Подача питания на зажигание (доступ для клиентов) |
| 28 | 10A | Блокировка переключения тормозов, катушка реле ДХО, модуль управления скоростью, фонари заднего хода, катушка реле фонарей резервного копирования прицепа, электронное переключение на лету, соленоид блокировки ступицы, электродвигатель вакуумного насоса |
| 29 | 5A | Комбинация приборов (контрольные лампы зарядки и подушки безопасности) |
| 30 | 30A | Катушка реле PCM, катушка зажигания (только бензин), подогреватель топлива (только дизель), соленоид перепускной заслонки (только дизель), катушка реле модуля управления форсункой (только дизель) |
| 31 | — | Не используется |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Реле опускания одним касанием стеклоподъемника с электроприводом |
| Реле 5 | — | Дополнительное реле задержки |

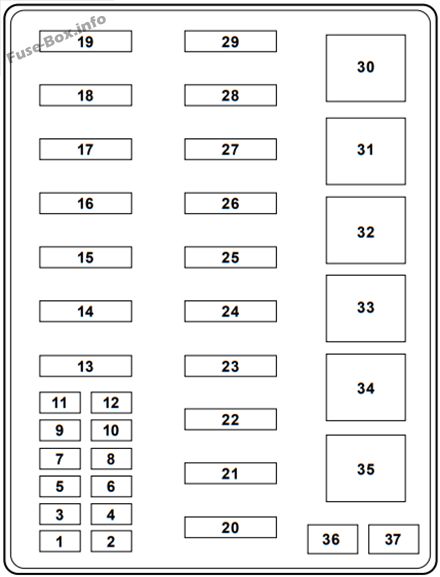

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7,5 А * | Левый стоп-сигнал/поворотник буксировки прицепа |
| 2 | 10 А* | Насос омывателя |
| 3 | 7,5 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 4 | 20 А* | Буксировочные фонари прицепа, Парковочные фонари прицепа |
| 5 | 20A* (только бензин) 5A* (только дизель) | Только бензин-PCM, катушка реле топливного насоса, датчик массового расхода воздуха, топливные форсунки Только дизель — сдвоенный генератор переменного тока «A» Field |
| 6 | 10 А* | Только бензин-кондиционер (CASS) Только дизель — одинарный или двойной генератор переменного тока «А», регулятор |
| 7 | 20A* (только бензин) 5A* (только дизель) | Только бензин — клапан управления парами, датчики HEGO, управление связью во впускном коллекторе, соленоид EVR, PCM, соленоид вентиляции адсорбера Только дизель — сдвоенный генератор переменного тока «A» Field |
| 8 | 15 А* | Электронная тормозная подсветка прицепа, парковочные фонари, катушка реле парковочных фонарей прицепа |
| 9 | 10 А* | Левая фара (ближний свет) |
| 10 | 20 А* | Силовая установка |
| 11 | 10 А* | Правая фара (ближний свет) |
| 12 | 15 А* | Резистор дневных ходовых огней (ДХО) |
| 13 | 30А** | Многофункциональный переключатель, фары |
| 14 | 60А** | Антиблокировочная тормозная система |
| 15 | — | Не используется |
| 16 | 30А** | Буксировка прицепа Аккумуляторная зарядка |
| 17 | 30А** | Электронное реле переключения передач, двигатель переключения раздаточной коробки |
| 18 | 30А** | Сиденье с электроприводом |
| 19 | 20А** | Электродвигатель топливного насоса, PCM |
| 20 | 50А** | Замок зажигания (B4 и B5) |
| 21 | 50А** | Замок зажигания (B1 и B3) |
| 22 | 50А** | Распределительная коробка Питание от батареи |
| 23 | 40А** | Двигатель вентилятора |
| 24 | 30А** (только бензин) 20А** (только дизель) | Мощность ПКМ |
| 25 | 30а*** | Электрические стеклоподъемники |
| 26 | 20А** | При оснащении катушкой реле дистанционного отпирания двери водителя без ключа, катушкой реле отпирания всех дверей, катушкой реле запирания всех дверей, реле мигания стояночного фонаря, если не оборудован электродвигателями дверных замков с дистанционным управлением без ключа |
| 27 | - (только бензин) 30А** (только дизель) | Только бензин-не используется Модуль привода только дизельного инжектора |
| 28 | 30А** | Электронный тормозной контроллер буксировки прицепа |
| 29 | 20А** | Радио |
| 30 | — | Реле питания ПКМ |
| 31 | — | Реле электродвигателя вентилятора |
| 32 | — | CASS кондиционера (только бензин), реле питания модуля привода форсунки (только дизель) |
| 33 | — | Реле насоса омывателя |
| 34 | — | Реле парковки/работы стеклоочистителя |
| 35 | — | Реле стеклоочистителя HI / LO |
| 36 | — | Диод муфты кондиционера |
| 37 | — | ИКМ-диод |
| 38 | — | Реле резервного фонаря буксировки прицепа |
| 39 | — | Реле зарядки батареи буксировки прицепа |
| 40 | — | Электронное переключение на лету Реле #1 |
| 41 | — | Электронное переключение на лету Реле #2 |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель |
2001
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Поворотные/аварийные огни |
| 2 | — | Не используется |
| 3 | 20A | Прикуриватель, разъем канала передачи данных |
| 4 | 10A | Лампа перчаточного ящика, лампы карты, зеркала с электроприводом, лампа подкапотного пространства |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 5A | Подсветка переключателя стеклоподъемника/блокировки |
| 8 | 5A | Радио, подсветка переключателя фар |
| 9 | — | Не используется |
| 10 | 15A | Двойные топливные баки |
| 11 | 30A | Электродвигатель стеклоочистителя, катушка реле работы/стоянки стеклоочистителя, катушка реле стеклоочистителя/LO, катушка реле насоса омывателя |
| 12 | 15A | Horn |
| 13 | 20A | Стоп-сигналы, стоп-сигнал на центральной оси, стоп-сигнал прицепа, контроль скорости |
| 14 | 10A | Купольная лампа, грузовая лампа, лампы вежливости, лампы подножки |
| 15 | 5A | Выключатель стоп-сигнала (логика): универсальный электронный модуль (GEM), модуль управления силовым агрегатом (PCM), модуль антиблокировочной тормозной системы для четырех колес (4WABS), блокировка переключения тормозов, кластер и блокировка памяти PCM Keep Alive Memory |
| 16 | 15A | Комбинация приборов, фары дальнего света |
| 17 | — | Не используется |
| 18 | 5A | Аудио |
| 19 | 10A | Модуль управления вспомогательной силовой передачей (APCM) (только для дизельных двигателей), комбинация приборов, модуль GEM, переключатель отмены ускоренной передачи, переключатель проверки холостого хода (только для дизельных двигателей), потолочная консоль, дизельный PCM через муфту |
| 20 | 15A | Катушка реле стартера, выключатель сцепления |
| 21 | — | Не используется |
| 22 | 10A | Переключатель активации/деактивации подушки безопасности пассажира, катушка реле электродвигателя вентилятора |
| 23 | 10A | Модуль подушки безопасности |
| 24 | 10A | Муфта кондиционера, привод заслонки смешения воздушных потоков, катушка реле зарядки аккумуляторной батареи прицепа, антиблокировочная тормозная система на четыре колеса (4WABS), указатель поворота |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 10A | Подача питания на зажигание (доступ для клиентов) |
| 28 | 15A | Блокировка переключения тормозов, катушка реле ДХО, модуль управления скоростью, фонари заднего хода, катушка реле фонарей резервного копирования прицепа, электронное переключение на лету, соленоид блокировки ступицы, электродвигатель вакуумного насоса |
| 29 | 5A | Комбинация приборов (контрольные лампы зарядки и подушки безопасности) |
| 30 | 30A | Катушка реле PCM, катушка зажигания (только бензин), подогреватель топлива (только дизель), соленоид перепускной заслонки (только дизель), катушка реле модуля управления форсункой (только дизель) |
| 31 | 5A | Переключатель противотуманных фар |
| Реле 1 | — | Реле освещения салона |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Реле опускания одним касанием стеклоподъемника с электроприводом |
| Реле 5 | — | Дополнительное реле задержки |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7,5 А * | Левый стоп-сигнал/поворотник буксировки прицепа |
| 2 | 10 А* | Насос омывателя |
| 3 | 7,5 А* | Правый стоп-сигнал/поворотник буксировки прицепа |
| 4 | 20A* | Буксировочные фонари прицепа, Парковочные фонари прицепа |
| 5 | 20A* (только бензин) 5A* (только дизель) | Только бензин-PCM, катушка реле топливного насоса, датчик массового расхода воздуха, топливные форсунки Только дизель — сдвоенный генератор переменного тока «A» Field |
| 6 | 10 А* | Только бензин-кондиционер (CASS) Только дизель — одинарный или двойной генератор переменного тока «А», регулятор |
| 7 | 20A* (только бензин) 5A* (только дизель) | Только бензин — клапан управления парами, датчики HEGO, управление связью во впускном коллекторе, соленоид EVR, PCM, соленоид вентиляции адсорбера Только дизель — сдвоенный генератор переменного тока «A» Field |
| 8 | 15A* | Электронная тормозная подсветка прицепа, парковочные фонари, катушка реле парковочных фонарей прицепа |
| 9 | 10 А* | Левая фара (ближний свет) |
| 10 | 20A* | Силовая установка |
| 11 | 10 А* | Правая фара (ближний свет) |
| 12 | 15A* | Резистор дневных ходовых огней (ДХО), противотуманные фары |
| 13 | 30А** | Многофункциональный переключатель, фары |
| 14 | 60А** | Антиблокировочная тормозная система |
| 15 | 30А** | Сиденья с подогревом |
| 16 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 17 | 30А** | Электронное реле переключения передач, двигатель переключения раздаточной коробки |
| 18 | 30А** | Сиденье с электроприводом, регулируемые педали |
| 19 | 20А** | Электродвигатель топливного насоса, PCM |
| 20 | 50А** | Замок зажигания (B4 и B5) |
| 21 | 50А** | Замок зажигания (B1 и B3) |
| 22 | 50А** | Распределительная коробка Питание от батареи |
| 23 | 40А** | Двигатель вентилятора |
| 24 | 30А** (только бензин) 20А** (только дизель) | Мощность ПКМ |
| 25 | 30а*** | Электрические стеклоподъемники |
| 26 | 20А** | При оснащении катушкой реле дистанционного отпирания двери водителя без ключа, катушкой реле отпирания всех дверей, катушкой реле запирания всех дверей, реле мигания стояночного фонаря, если не оборудован электродвигателями дверных замков с дистанционным управлением без ключа |
| 27 | - (только бензин) 30А** (только дизель) | Только бензин-не используется Модуль привода только дизельного инжектора |
| 28 | 30А** | Электронный тормозной контроллер буксировки прицепа |
| 29 | 20А** | Радио |
| 30 | — | Реле питания ПКМ |
| 31 | — | Реле двигателя вентилятора |
| 32 | — | CASS кондиционера (только бензин), реле питания модуля привода форсунки (только дизель) |
| 33 | -- | Реле насоса омывателя |
| 34 | — | Реле парковки/работы стеклоочистителя |
| 35 | — | Реле стеклоочистителя HI / LO |
| 36 | — | Диод муфты кондиционера |
| 37 | — | ИКМ-диод |
| 38 | — | Реле резервного фонаря буксировки прицепа |
| 39 | — | Реле зарядки аккумуляторной батареи прицепа |
| 40 | — | Электронное переключение на лету Реле #1 |
| 41 | — | Электронное переключение на лету Реле #2 |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель |
2002

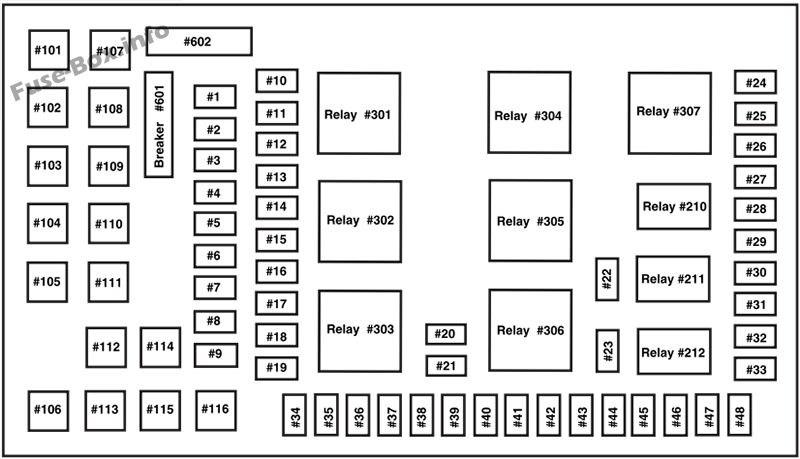

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Регулируемые педали |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 20 А* | Розетка - приборная панель |
| 5 | — | Не используется |
| 6 | 20 А* | Реле поворота/остановки буксировки прицепа |
| 7 | 30A* | Фары дальнего света/вспышка для прохода |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20 А* | Радио (основное) |
| 12 | 20 А* | Прикуриватель / OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15 А* | Дневные ходовые огни (ДХО) |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 15 А* | Наружные светильники |
| 18 | 20 А* | Индикаторы включения/выключения тормоза (высокий уровень) |
| 19 | 10 А* | Модуль безопасности кузова/модуль 4x4 |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20 А* | Контроль двигателя |
| 23 | 20 А* | Управление двигателем (только бензиновый двигатель) |
| 24 | 15 А* | Не используется (запасной) |
| 25 | 10 А* | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15 А* | Замок зажигания Подача хода |
| 28 | 10 А* | Модуль EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15 А* | Выключатель блокировки сцепления (только МКПП), датчик диапазона коробки передач (только АКПП), затем к катушке реле стартера (все коробки передач) |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | Поддержание активности PCM |
| 37 | 15 А* | Horn |
| 38 | 20 А* | Фонари для буксировки прицепа и фонари заднего хода |
| 39 | — | Не используется |
| 40 | 20 А* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Аксессуар с задержкой |
| 43 | 10 А* | Противотуманные фары |
| 44 | — | Не используется |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | — | Не используется |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки/модуль защиты кузова |
| 103 | 50А** | Замок зажигания |
| 104 | — | Не используется |
| 105 | 30А** | Модуль драйвера форсунки (только дизельный двигатель) |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | — | Не используется |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А CB*** | Дверные стеклоподъемники |
| 602 | 60А** | модуль 4WABS |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле силового агрегата (ЕЕС) |
| 303 | — | Реле модуля привода форсунки (только дизельный двигатель) |
| 304 | — | Не используется |
| 305 | — | Реле заряда аккумуляторной батареи прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 А* | Регулируемые педали |
| 2 | 20 А* | Не используется |
| 3 | 20 А* | Не используется |
| 4 | 20 А* | Розетка - приборная панель |
| 5 | 20 А* | Не используется |
| 6 | 20 А* | Реле поворота/остановки буксировки прицепа |
| 7 | 30 А* | Фары дальнего света/вспышка для прохода |
| 8 | — | Не используется |
| 9 | 20 А* | Не используется |
| 10 | 10 А* | Муфта кондиционера |
| 11 | 20 А* | Радио (основное) |
| 12 | 20 А* | Прикуриватель/OBD II |
| 13 | 5A* | Зеркала/переключатели с электроприводом |
| 14 | 15 А* | Дневные ходовые огни (ДХО) |
| 15 | 10 А* | Не используется |
| 16 | 15 А* | Не используется |
| 17 | 15 А* | Наружные светильники |
| 18 | 20 А* | Выключатель поворотников/тормоза (высокий) |
| 19 | 10 А* | Модуль безопасности кузова/модуль 4x4 |
| 20 | — | Не используется |
| 21 | 25 А* | Не используется |
| 22 | 20 А* | Контроль двигателя |
| 23 | 20 А* | Управление двигателем (только бензиновый двигатель) |
| 24 | 15 А* | Не используется |
| 25 | 10 А* | Модуль антиблокировочной тормозной системы для 4 колес (4WABS) |
| 26 | 10 А* | Подушки безопасности |
| 27 | 15 А* | Замок зажигания Подача хода |
| 28 | 10 А* | Модуль EATC/катушка реле переднего вентилятора |
| 29 | 10 А* | Доступ клиентов |
| 30 | 15 А* | Фары дальнего света |
| 31 | 15A* | Выключатель блокировки сцепления (только МКПП), датчик диапазона коробки передач (только АКПП), затем к катушке реле стартера (все коробки передач) |
| 32 | 5A* | Радио (начало) |
| 33 | 15 А* | Передний стеклоочиститель |
| 34 | 10 А* | Выключатель тормоза |
| 35 | 10 А* | Приборный щиток |
| 36 | 10 А* | Поддержание активности PCM |
| 37 | 15 А* | Horn |
| 38 | 20 А* | Фонари для буксировки прицепа и фонари заднего хода |
| 39 | — | Не используется |
| 40 | 20 А* | Топливный насос |
| 41 | 10 А* | Приборный щиток |
| 42 | 15 А* | Аксессуар с задержкой |
| 43 | 10 А* | Противотуманные фары |
| 44 | 10 А* | Не используется |
| 45 | 10 А* | Выключатель зажигания Подача «Работа/Пуск» |
| 46 | 10 А* | Левый ближний свет |
| 47 | 10 А* | Правый ближний свет |
| 48 | 10 А* | Не используется |
| 101 | 30А** | Электрический тормоз буксировки прицепа |
| 102 | 30А** | Дверные замки/модуль защиты кузова |
| 103 | 50А** | Замок зажигания |
| 104 | 40А** | Не используется |
| 105 | 30А** | Модуль драйвера форсунки (только дизельный двигатель) |
| 106 | 30А** | Передний стеклоочиститель основной |
| 107 | 40А** | Двигатель переднего вентилятора |
| 108 | 40А** | Не используется |
| 109 | 30А** | Сиденья с подогревом |
| 110 | 50А** | Замок зажигания |
| 111 | 30А** | 4WD/Shift на лету |
| 112 | 30А** | Левые сиденья с электроприводом |
| 113 | 30А** | Пусковой двигатель |
| 114 | 30А** | Правосторонние сиденья с электроприводом |
| 115 | 20А** | Зарядка аккумуляторной батареи прицепа |
| 116 | 30А** | Замок зажигания |
| 601 | 30А CB*** | Дверные стеклоподъемники |
| 602 | 60А** | модуль 4WABS |
| 210 | — | Не используется |
| 211 | — | Не используется |
| 212 | — | Не используется |
| 301 | — | Реле электродвигателя переднего вентилятора |
| 302 | — | Реле силового агрегата (ЕЕС) |
| 303 | — | Реле модуля привода форсунки (только дизельный двигатель) |
| 304 | — | Не используется |
| 305 | — | Реле заряда аккумуляторной батареи прицепа |
| 306 | — | Дополнительное реле с задержкой |
| 307 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители *** Автоматический выключатель |
