Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2005-2007)

Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2005-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Форд Ф250/Ф350/Ф450/Ф550 2005-2007

Предохранители прикуривателя (розетки) в Ford F-250/F-350/F-450/F-550 Это предохранители №4 (разъем питания (панель приборов)) и №12 (прикуриватель) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

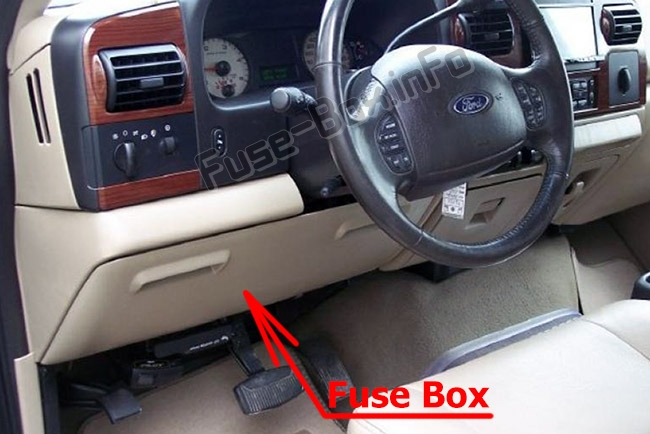

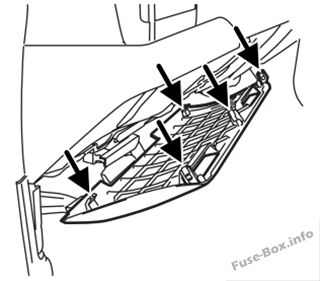

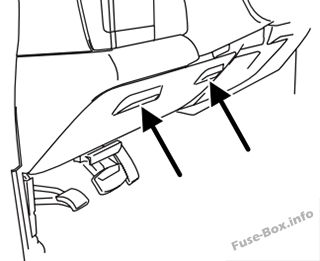

Панель предохранителей расположена ниже и слева от рулевого колеса у педали тормоза за панелью. Пассажирский салон

Пассажирский салон

Моторного отсека

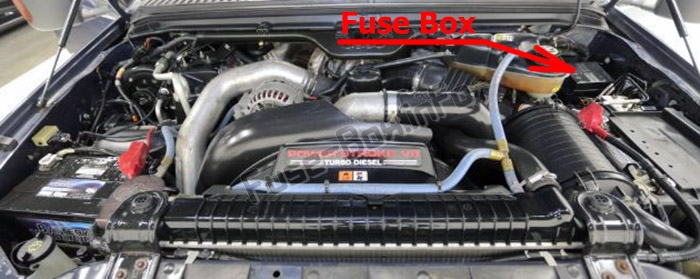

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Схемы блока предохранителей

2005

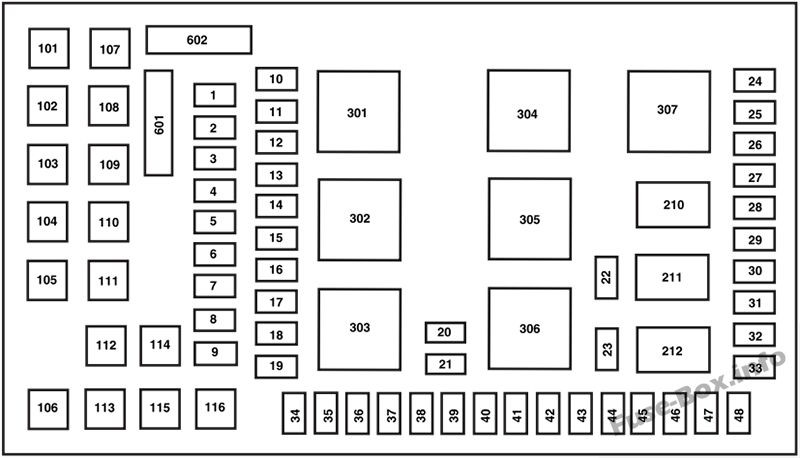

Пассажирский салон

Назначение предохранителей в салоне (2005 г.)

№	Номинал, Ампер	Описание
1	15 А*	Регулируемые педали
2	10 А*	Кластер
3	10 А*	Установщик №3
4	20 А*	Розетка питания (приборная панель)
5	10 А*	Мастер №4
6	—	Не используется
7	30A*	Фары дальнего света, мигание на ближнем свете
8	20 А*	Фонари заднего хода
9	—	Не используется
10	—	Не используется
11	20 А*	Радио (Основное)
12	20 А*	Прикуриватель, OBD II
13	5A*	Зеркала с электроприводом
14	—	Не используется
15	—	Не используется
16	—	Не используется
17	15 А*	Наружные светильники
18	20 А*	Проблесковые маячки, лампы включения-выключения тормоза (BOO)
19	10 А*	Кузовной модуль безопасности (BSM) (Безопасность)
20	15 А*	Буксировка прицепа Контроллер электрического тормоза (EBC)
21	20 А*	Сиденья с подогревом
22	20 А*	Контроль двигателя
23	20 А*	Управление двигателем (только бензиновый двигатель)/климат-контроль (только дизельный двигатель)
24	15 А*	Буксировочное устройство, реле вентилятора, электронный автоматический контроль температуры (EATC)
25	—	Не используется
26	10 А*	Подушки безопасности
27	15 А*	Выключатель зажигания RUN
28	10 А*	Логика EBC для буксировки прицепа
29	10 А*	Доступ клиентов
30	15 А*	Фары дальнего света
31	15 А*	4x4
32	5A*	Радио (начало)
33	15 А*	Кластер, 4x4, Дворники
34	10 А*	Переключатель BOO (слабый ток)
35	10 А*	Приборный щиток
36	—	Не используется
37	15 А*	Horn
38	20 А*	Парковочные фонари для прицепа
39	15 А*	Зеркала с подогревом
40	20 А*	Топливный насос
41	10 А*	Приборный щиток
42	15 А*	Отложенный доступ
43	10 А*	Противотуманные фары
44	—	Не используется
45	10 А*	Выключатель зажигания RUN/START питание
46	10 А*	Левая фара ближнего света
47	10 А*	Правая фара ближнего света
48	—	Не используется
101	30А**	Прицеп-буксир EBC
102	30А**	БСМ (дверные замки)
103	30А**	Замок зажигания
104	—	Не используется
105	—	Не используется
106	—	Не используется
107	20А**	Зарядка аккумуляторной батареи прицепа
108	30А**	UpFitter # 1
109	30А**	Апфиттер #2
110	30А**	Замок зажигания
111	—	Не используется
112	30А**	Сиденье с электроприводом (водитель)
113	30А**	Стартер
114	30А**	Сиденье с электроприводом (пассажирское)
115	20А**	Управление UpFiter
116	30А**	Замок зажигания
210	—	Не используется
211	Реле 1/2 ISO	Фонари заднего хода
212	—	Не используется
301	Полное реле ISO	Зарядка аккумуляторной батареи прицепа
302	Полное реле ISO	Модуль управления силовым агрегатом (PCM)
303	—	Не используется
304	—	Не используется
305	Полное реле ISO	Управление UpFiter
306	Полное реле ISO	Отложенный доступ
307	Полное реле ISO	Стартер
601	Автоматический выключатель 30А	Аксессуары с задержкой, Электрические стеклоподъемники, Люк на крыше
602	—	Не используется
		* Мини предохранитель ** Картриджный предохранитель

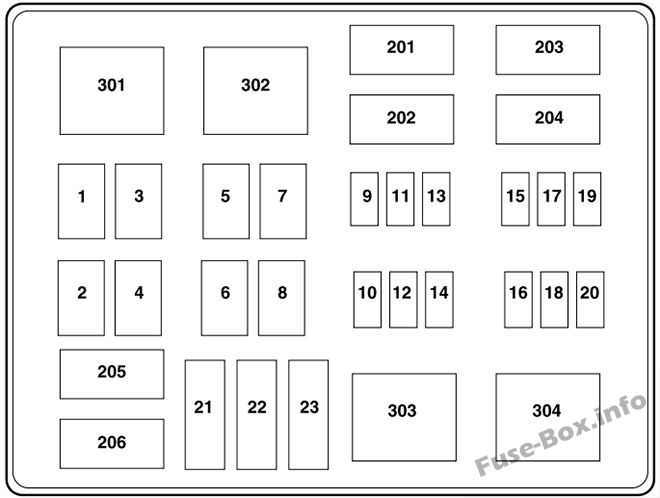

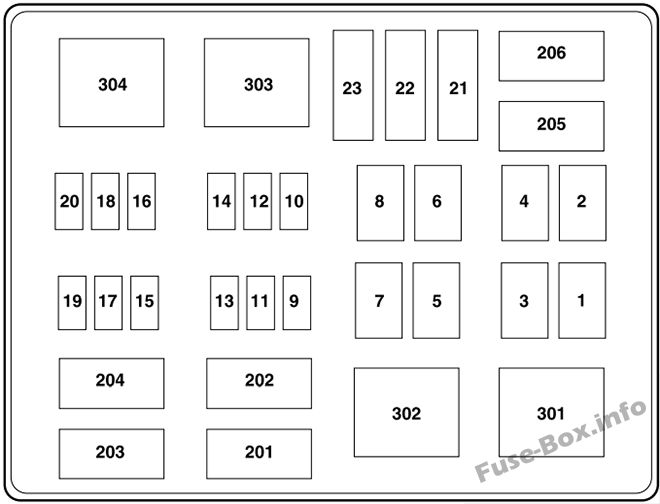

Моторного отсека

Назначение предохранителей в распределительной коробке (2005 г.)

№	Номинал, Ампер	Описание
1	30A*	Дворники
2	40A*	воздуходувка
3	30A*	Электронное переключение на лету (ESOF)
4	—	Не используется
5	50A*	Модуль привода форсунки (IDM) (только дизельный двигатель)
6	—	Не используется
7	30A*	Горизонтальный модуль кондиционера топлива (HFCM) (только дизельный двигатель)
8	—	Не используется
9	20А**	Сигналы поворота для буксировки прицепа
10	10А**	Модуль управления трансмиссией (PCM) поддерживает питание, соленоид вентиляции адсорбера (только бензиновый двигатель)
11	10А**	Антиблокировочная тормозная система (АБС)
12	2A**	Реле тормозного давления
13	15 А**	Дневные ходовые огни (ДХО)
14	—	Не используется
15	15А**	Логика IDM (только дизельный двигатель)
16	—	Не используется
17	10А**	Муфта кондиционера
18	10А**	Реле IDM (только дизельный двигатель)
19	—	Не используется
20	10А**	Фонари заднего хода прицепа
21	—	Не используется
22	60А***	АБС (катушки)
23	60а***	АБС (насос)
201	Реле 1/2 ISO	Правый указатель поворота/стоп-сигнал буксировки прицепа
202	Реле 1/2 ISO	Левый указатель поворота/стоп-сигнал буксировки прицепа
203	Реле 1/2 ISO	Муфта кондиционера
204	—	Не используется
205	Реле 1/2 ISO	ДХО №1
206	Реле 1/2 ISO	ДХО №2
301	Полное реле ISO	ДХО №3
302	Полное реле ISO	HFCM
303	Полное реле ISO	воздуходувка
304	Сильноточное реле	IDM (только дизельный двигатель)
		* Картриджный предохранитель Мини-предохранители * Максимальный предохранитель

2006

Пассажирский салон

Назначение предохранителей в салоне (2006 г.)

№	Номинал, Ампер	Описание
1	15 А*	Регулируемые педали
2	10 А*	Кластер
3	10 А*	Установщик №3
4	20 А*	Розетка питания (приборная панель)
5	10 А*	Мастер №4
6	—	Не используется
7	30A*	Фары дальнего света, мигание на ближнем свете
8	20 А*	Фонари заднего хода
9	—	Не используется
10	—	Не используется
11	20 А*	Радио (Основное)
12	20 А*	Прикуриватель, OBD II
13	5A*	Зеркала с электроприводом
14	—	Не используется
15	—	Не используется
16	—	Не используется
17	15 А*	Наружные светильники
18	20 А*	Проблесковые маячки, лампы включения-выключения тормоза (BOO)
19	10 А*	Кузовной модуль безопасности (BSM) (Безопасность)
20	15 А*	Буксировка прицепа Контроллер электрического тормоза (EBC)
21	20 А*	Сиденья с подогревом
22	20 А*	Контроль двигателя
23	20 А*	Управление двигателем (только бензиновый двигатель)/климат-контроль (только дизельный двигатель)
24	15 А*	Буксировочное устройство, реле вентилятора, электронный автоматический контроль температуры (EATC)
25	—	Не используется
26	10 А*	Подушки безопасности
27	15 А*	Выключатель зажигания RUN
28	10 А*	Логика EBC для буксировки прицепа
29	10 А*	Доступ клиентов
30	15 А*	Фары дальнего света
31	15 А*	Реле стартера
32	5A*	Радио (начало)
33	15 А*	Кластер, 4x4, Дворники
34	10 А*	Переключатель BOO (слабый ток)
35	10 А*	Приборный щиток
36	—	Не используется
37	15 А*	Horn
38	20 А*	Парковочные фонари для прицепа
39	15 А*	Зеркала с подогревом
40	20 А*	Топливный насос
41	10 А*	Приборный щиток
42	15 А*	Отложенный доступ
43	10 А*	Противотуманные фары
44	—	Не используется
45	10 А*	Выключатель зажигания RUN/START питание
46	10 А*	Левая фара ближнего света
47	10 А*	Правая фара ближнего света
48	—	Не используется
101	30А**	Прицеп-буксир EBC
102	30А**	БСМ (дверные замки)
103	30А**	Замок зажигания
104	—	Не используется
105	—	Не используется
106	—	Не используется
107	20А**	Зарядка аккумуляторной батареи прицепа
108	30А**	UpFitter # 1
109	30А**	Апфиттер #2
110	30А**	Замок зажигания
111	—	Не используется
112	30А**	Сиденье с электроприводом (водитель)
113	30А**	Стартер
114	30А**	Сиденье с электроприводом (пассажирское)
115	20А**	Управление UpFiter
116	30А**	Замок зажигания
210	—	Не используется
211	Реле 1/2 ISO	Фонари заднего хода
212	—	Не используется
301	Полное реле ISO	Зарядка аккумуляторной батареи прицепа
302	Полное реле ISO	Модуль управления силовым агрегатом (PCM)
303	—	Не используется
304	—	Не используется
305	Полное реле ISO	Управление UpFiter
306	Полное реле ISO	Отложенный доступ
307	Полное реле ISO	Стартер
601	Автоматический выключатель 30А	Аксессуары с задержкой, Электрические стеклоподъемники, Люк на крыше
602	—	Не используется
		* Мини предохранитель ** Картриджный предохранитель

Моторного отсека

Назначение предохранителей в распределительной коробке (2006 г.)

№	Номинал, Ампер	Описание
1	30A*	Дворники
2	40 А*	воздуходувка
3	30A*	Электронное переключение на лету (ESOF)
4	—	Не используется
5	50A*	Модуль привода форсунки (IDM) (только дизельный двигатель)
6	—	Не используется
7	30A*	Горизонтальный модуль кондиционера топлива (HFCM) (только дизельный двигатель)
8	—	Шунт
9	20А**	Сигналы поворота для буксировки прицепа
10	10А**	Модуль управления трансмиссией (PCM) поддерживает питание, соленоид вентиляции адсорбера (только бензиновый двигатель)
11	10А**	Антиблокировочная тормозная система (АБС)
12	2A**	Реле тормозного давления
13	15А**	Дневные ходовые огни (ДХО)
14	—	Не используется
15	15А**	Логика IDM (только дизельный двигатель)
16	—	Не используется
17	10А**	Муфта кондиционера
18	10А**	Реле IDM (только дизельный двигатель)
19	—	Не используется
20	10А**	Фонари заднего хода прицепа
21	—	Не используется
22	60А***	АБС (катушки)
23	60А***	АБС (насос)
201	Реле 1/2 ISO	Правый указатель поворота/стоп-сигнал буксировки прицепа
202	Реле 1/2 ISO	Левый указатель поворота/стоп-сигнал буксировки прицепа
203	Реле 1/2 ISO	Муфта кондиционера
204	—	Не используется
205	Реле 1/2 ISO	ДХО №1
206	Реле 1/2 ISO	ДХО №2
301	Полное реле ISO	ДХО №3
302	Полное реле ISO	HFCM
303	Полное реле ISO	воздуходувка
304	Сильноточное реле	IDM (только дизельный двигатель)
		* Картриджный предохранитель Мини-предохранители * Максимальный предохранитель

2007

Пассажирский салон

Назначение предохранителей в салоне (2007 г.)

№	Номинал, Ампер	Описание
1	15 А*	Регулируемые педали
2	10 А*	Кластер
3	10 А*	Установщик №3
4	20 А*	Розетка питания (приборная панель)
5	10 А*	Мастер №4
6	—	Не используется
7	30A*	Фары дальнего света, мигание на ближнем свете
8	20 А*	Фонари заднего хода
9	—	Не используется
10	—	Не используется
11	20 А*	Радио (Основное)
12	20 А*	Прикуриватель, OBD II
13	5A*	Зеркала с электроприводом
14	—	Не используется
15	—	Не используется
16	—	Не используется
17	15 А*	Наружные светильники
18	20 А*	Проблесковые маячки, лампы включения-выключения тормоза (BOO)
19	10 А*	Кузовной модуль безопасности (BSM) (Безопасность)
20	15 А*	Буксировка прицепа Контроллер электрического тормоза (EBC)
21	20 А*	Сиденья с подогревом
22	20 А*	Контроль двигателя
23	20 А*	Управление двигателем (только бензиновый двигатель)/климат-контроль (только дизельный двигатель)
24	15 А*	Буксировочное устройство, реле вентилятора, электронный автоматический контроль температуры (EATC)
25	—	Не используется
26	10 А*	Подушки безопасности
27	15 А*	Выключатель зажигания RUN
28	10 А*	Логика EBC для буксировки прицепа
29	10A*	Доступ клиентов
30	15 А*	Фары дальнего света
31	15 А*	Реле стартера
32	5A*	Радио (начало)
33	15 А*	Кластер, 4x4, Дворники
34	10 А*	Переключатель BOO (слабый ток)
35	10 А*	Приборный щиток
36	—	Не используется
37	15 А*	Horn
38	20 А*	Парковочные фонари для прицепа
39	15 А*	Зеркала с подогревом
40	20 А*	Топливный насос
41	10 А*	Приборный щиток
42	15 А*	Отложенный доступ
43	10 А*	Противотуманные фары
44	—	Не используется
45	10 А*	Выключатель зажигания RUN/START питание
46	10 А*	Левая фара ближнего света
47	10 А*	Правая фара ближнего света
48	—	Не используется
101	30А**	Прицеп-буксир EBC
102	30А**	БСМ (дверные замки)
103	30А**	Замок зажигания
104	—	Не используется
105	—	Не используется
106	—	Не используется
107	20А**	Зарядка аккумуляторной батареи прицепа
108	30А**	UpFitter # 1
109	30А**	Апфиттер #2
110	30А**	Замок зажигания
111	—	Не используется
112	30А**	Сиденье с электроприводом (водитель)
113	30А**	Стартер
114	30А**	Сиденье с электроприводом (пассажирское)
115	20А**	Управление UpFiter
116	30А**	Замок зажигания
210	—	Не используется
211	Реле 1/2 ISO	Фонари заднего хода
212	—	Не используется
301	Полное реле ISO	Зарядка аккумуляторной батареи прицепа
302	Полное реле ISO	Модуль управления силовым агрегатом (PCM)
303	—	Не используется
304	—	Не используется
305	Полное реле ISO	Управление UpFiter
306	Полное реле ISO	Отложенный доступ
307	Полное реле ISO	Стартер
601	Автоматический выключатель 30А	Аксессуары с задержкой, Электрические стеклоподъемники, Люк на крыше
602	—	Не используется
		* Мини предохранитель ** Картриджный предохранитель

Моторного отсека

Назначение предохранителей в распределительной коробке (2007 г.)

№	Номинал, Ампер	Описание
1	30A*	Дворники
2	40A*	воздуходувка
3	30A*	Электронное переключение на лету (ESOF)
4	—	Не используется
5	50A*	Модуль привода форсунки (IDM) (только дизельный двигатель)
6	—	Не используется
7	—	Не используется
8	—	Шунт
9	20А**	Сигналы поворота для буксировки прицепа
10	10А**	Модуль управления трансмиссией (PCM) поддерживает питание, соленоид вентиляции адсорбера (только бензиновый двигатель)
11	10А**	Антиблокировочная тормозная система (АБС)
12	2A**	Реле тормозного давления
13	15А**	Дневные ходовые огни (ДХО)
14	—	Не используется
15	15А**	Логика IDM (только дизельный двигатель)
16	—	Не используется
17	10А**	Муфта кондиционера
18	10А**	Реле IDM (только дизельный двигатель)
19	—	Не используется
20	10А**	Фонари заднего хода прицепа
21	—	Не используется
22	60А***	АБС (катушки)
23	60А***	АБС (насос)
201	Реле 1/2 ISO	Правый указатель поворота/стоп-сигнал буксировки прицепа
202	Реле 1/2 ISO	Левый указатель поворота/стоп-сигнал буксировки прицепа
203	Реле 1/2 ISO	Муфта кондиционера
204	—	Не используется
205	Реле 1/2 ISO	ДХО №1
206	Реле 1/2 ISO	ДХО №2
301	Полное реле ISO	ДХО №3
302	—	Не используется
303	Полное реле ISO	воздуходувка
304	Сильноточное реле	IDM (только дизельный двигатель)
		* Картриджный предохранитель Мини-предохранители * Максимальный предохранитель
