Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2008-2012)
Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2008-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Ф250/Ф350/Ф450/Ф550 2008-2012
Предохранители прикуривателя (розетки) в Ford F-250/F-350/F-450/F-550 являются предохранители №10 (прикуриватель), №11 (разъем питания панели приборов), №41 (разъем питания (центральная консоль — передняя)) и №43 (разъем питания (центральная консоль — задний)) в блоке предохранителей моторного отсека (2008-2010). 2011-2012 гг. – предохранители №82 (точка СН №2), №83 (точка СН №1), №87 (точка СН №5), №92 (точка СН №4) и №93 (точка СН №4). пункт №3) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

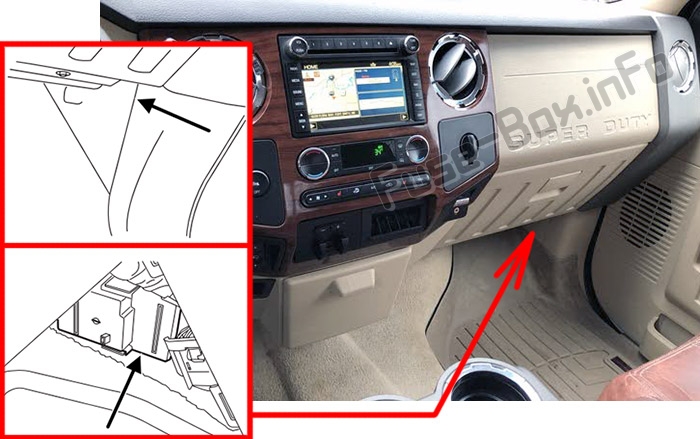

Пассажирский салон
Панель предохранителей расположена в пространстве для ног пассажира за крышкой.

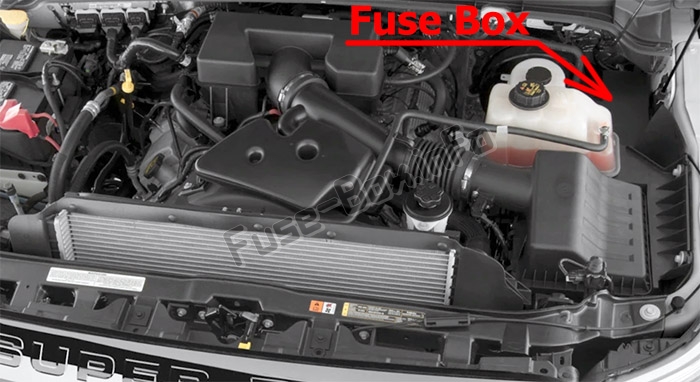

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2008

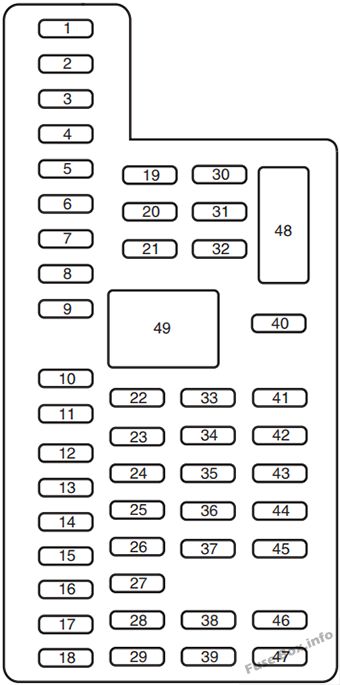

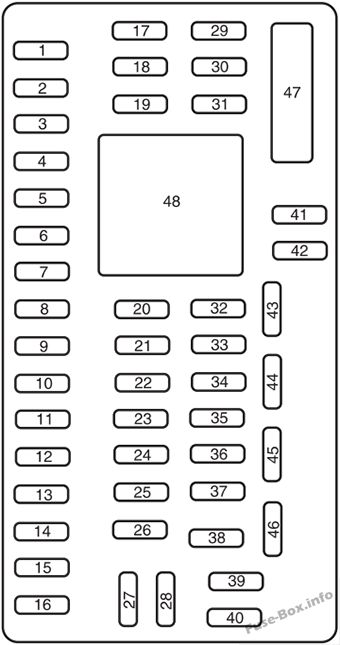

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Семейная развлекательная система (FES) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения передач (BSI) |
| 6 | 20A | Поворотники |
| 7 | 10A | Левая фара (ближний свет) |
| 8 | 10A | Правая фара (ближний свет) |
| 9 | 15A | Внутреннее освещение |
| 10 | 15A | Грузовой фонарь |
| 11 | 10A | Не используется |
| 12 | 7.5A | Переключатель зеркал с электроприводом, сиденье водителя с электроприводом (память) |
| 13 | 7.5A | Не используется (запасной) |
| 14 | 10A | Питание реле Upfitter #3 |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | Upfitter Реле #4 Feed |
| 17 | 20A | Все каналы блокировки двигателя |
| 18 | 20A | Питание реле обогрева сидений |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Питание реле противотуманных фар, поворотники |
| 22 | 15A | Питание реле габаритных огней |
| 23 | 15A | Питание реле дальнего света фар |
| 24 | 20A | Питание реле звукового сигнала |
| 25 | 10A | Выключатель электропривода телескопических зеркал Лампы Demand — под капотом и козырек с подсветкой (экономия заряда батареи) |
| 26 | 10A | Кластер |
| 27 | 20A | Питание замка зажигания, предохранители 28, 43 и 45 в салоне, катушка №57 реле стартера в моторном отсеке (дизельный двигатель), диод реле стартера в моторном отсеке (бензиновые двигатели) |
| 28 | 5A | Радио |
| 29 | 5A | Не используется (запасной) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Компас |
| 32 | 10A | Модуль управления системой пассивной безопасности (RCM), индикатор отключения подушки безопасности пассажира |
| 33 | 10A | Контроллер тягово-сцепного устройства, катушка реле заряда аккумуляторной батареи тягача |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Система обнаружения заднего хода (RSS), модуль 4x4, соленоид 4x4, переключатель контроля тяги, переключатель буксировки/перевозки (дизельный двигатель) |
| 36 | 5A | Приемопередатчик пассивной противоугонной системы (PATS), управление кластером |
| 37 | 10A | Двойной автоматический или ручной климат-контроль, контроль PTC |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио |
| 40 | 20A | Модуль 4x4, Модуль спутникового радио |
| 41 | 15A | Радио, Электрохромное зеркало заднего вида, Подсветка выключателя блокировки |
| 42 | 10A | Катушка реле обогрева сидений, катушки реле выключателя Upfitter, катушки реле обогрева зеркал |
| 43 | 10A | Переключатель топливного бака, модуль 4x4 |
| 44 | 10A | Запуск/запуск канала доступа клиентов (PTO) |
| 45 | 5A | Логика переднего стеклоочистителя, катушка реле электровентилятора |
| 46 | 7.5A | Не используется (запасной) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, люк, сдвижная задняя панель с электроприводом |
| 48 | Реле | Отложенный доступ |

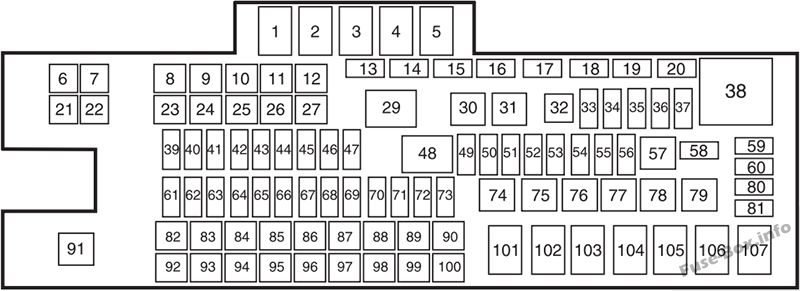

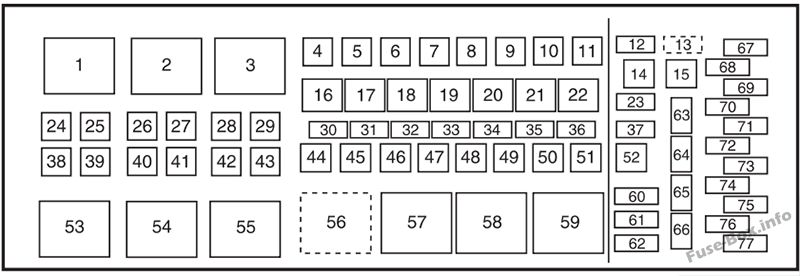

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Реле | Электродвигатель вентилятора/переменная регулировка вентилятора (двухзонный климат-контроль) |
| 2 | Реле | Электронное переключение на лету (ESOF) Lo-Hi |
| 3 | Реле | Зеркало с подогревом |
| 4 | — | Не используется |
| 5 | 30A* | Контроллер тормозов прицепа (TBC) |
| 6 | 40A* | Модуль АБС (насос) |
| 7 | 30A* | Вспомогательный выключатель №1 |
| 8 | 30A* | Вспомогательный переключатель Upfitter № 2 |
| 9 | 40A* | Модуль АБС (катушка) |
| 10 | 20 А* | Зажигалка |
| 11 | 20 А* | Точка питания приборной панели |
| 12 | 15 А** | Питание реле включения/выключения тормоза (BOO) |
| 13 | 5А ** | Выключатель тормоза, катушка реле выключателя тормоза, модуль SJB, модуль 4x4 |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | Реле | Муфта кондиционера |
| 17 | Реле | Не используется |
| 18 | Реле | Модуль привода топливного насоса (FPDM), топливные форсунки (бензиновые двигатели), модуль управления дизельным топливом (DFCM) (дизельный двигатель) |
| 19 | Реле | Фонари заднего хода, система обнаружения заднего хода (RSS), предохранитель в моторном отсеке 63 |
| 20 | Реле | Остановка/поворот прицепа (слева) |
| 21 | Реле | Остановка/поворот прицепа (справа) |
| 22 | Реле | Стоп-сигналы, центральный высокий стоп-сигнал (CHMSL), TBC, доступ для клиентов |
| 23 | 15 А** | Зеркало с подогревом |
| 24 | 40A* | Реле электровентилятора |
| 25 | — | Не используется |
| 26 | 30A* | реле ESOF привет-привет |
| 27 | 50A* | Модуль управления свечами накаливания (GPCM) №1 (только дизельный двигатель) |
| 28 | 20 А* | Реле обогрева зеркал |
| 29 | 30A* | Пассажирское сиденье с электроприводом |
| 30 | 10А** | Реле муфты кондиционера |
| 31 | 15 А** | Реле электропривода складывания зеркал |
| 32 | 20А** | Реле топливного насоса |
| 33 | 20А** | Реле фонаря заднего хода |
| 34 | 25А** | Реле остановки/поворота прицепа |
| 35 | 5A** | Катушки реле ESOF |
| 36 | 10А** | Бензиновые двигатели: Модуль управления силовым агрегатом (PCM) поддерживает питание, вентиляция адсорбера Дизельный двигатель: Модуль управления двигателем (ECM) поддерживает питание |
| 37 | 10А** | Модуль управления коробкой передач (TCM) (только дизельный двигатель) |
| 38 | — | Не используется |
| 39 | 50A* | Мощность ECM (дизельный двигатель) |
| 40 | 30A* | Реле стартера |
| 41 | 20 А* | Розетка питания (центральная консоль - спереди) |
| 42 | 30A* | Реле стояночных огней прицепа |
| 43 | 20 А* | Розетка питания (центральная консоль - сзади) |
| 44 | 30A* | Реле заряда аккумулятора прицепа |
| 45 | 30A* | Сиденье водителя с электроприводом или модуль памяти |
| 46 | 40A* | Реле запуска/пуска |
| 47 | 50A* | GPCM №2 (только дизельный двигатель) |
| 48 | 30A* | реле ESOF хай-лоу |
| 49 | 30A* | Мотор стеклоочистителя |
| 50 | 30A* | Катушка реле PCM, реле PCM (только бензиновые двигатели) |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | Реле | Шина питания PCM (предохранители 68, 70, 72, 74, 76) (только дизельный двигатель) |
| 54 | Реле | соленоид стартера |
| 55 | Реле | Парковочные фонари для прицепа |
| 56 | Реле | Зарядка аккумуляторной батареи прицепа |
| 57 | Реле | Шина блока распределения питания (PDB) (предохранители 67, 69, 71, 73, 75, 77) Шина SJB Run/Start (предохранители 29–37, 46) |
| 58 | Реле | ESOF хай-лоу |
| 59 | Реле | Шина питания PCM (предохранители 68, 70, 72, 74, 76) (только бензиновые двигатели) |
| 60 | Диод | Реле стартера (только бензиновые двигатели) |
| 61 | Диод | Муфта кондиционера |
| 62 | Диод | Топливный насос |
| 63 | 15 А** | Фонари заднего хода прицепа |
| 64 | 5A** | Зеркальные габаритные фонари |
| 65 | — | Не используется |
| 66 | — | Не используется |
| 67 | — | Не используется |
| 68 | — | Не используется |
| 69 | — | Не используется |
| 70 | 10А** | Бензиновые двигатели: катушка реле муфты кондиционера, датчик содержания хладагента, подогрев PCV Дизельный двигатель: катушка реле сцепления кондиционера, переключатель сцепления, охладитель топливного насоса, реле давления цикла кондиционера. |
| 71 | 5A** | Диод реле топливного насоса, питание PCM/ECM Run/Start |
| 72 | 15 А** | Бензиновые двигатели: катушки зажигания Дизельный двигатель: Двигатель TCM |
| 73 | — | Не используется |
| 74 | 20А** | Бензиновые двигатели: VPWR: HEGO, CMS, MAFS, EVMV, CMCV, VCT, IMTV Дизельный двигатель: VPWR: Нагрузки двигателя |
| 75 | 5A** | Питание катушки резервного реле |
| 76 | 20А** | Бензиновые двигатели: VPWR: PCM Дизельный двигатель: VPWR: ECM |
| 77 | 10А** | Логика модуля АБС |
| * Картриджные предохранители ** Мини-предохранители |

2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Семейная развлекательная система (ФЭС) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормозов (BSI), SPBJB |
| 6 | 20A | Поворотники |
| 7 | 10A | Левая фара (ближний свет) |
| 8 | 10A | Правая фара (ближний свет) |
| 9 | 15A | Внутреннее освещение, Подножки с подсветкой |
| 10 | 15A | Лампа для грузов, Лампа для лужи, Переключатель подсветки |
| 11 | 10A | Не используется (запасной) |
| 12 | 7.5A | Переключатель зеркал с электроприводом, сиденье водителя с электроприводом (память) |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Питание реле Upfitter #3 |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | Реле Upfitter #4 Feed |
| 17 | 20A | Все каналы блокировки двигателя |
| 18 | 20A | Питание реле обогрева сидений |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Регулируемые педали, Datalink |
| 21 | 15A | Питание реле противотуманных фар, поворотники |
| 22 | 15A | Питание реле габаритных огней |
| 23 | 15A | Питание реле дальнего света фар |
| 24 | 20A | Питание реле звукового сигнала |
| 25 | 10A | Выключатель электропривода телескопических зеркал, лампы Demand - под капотом и козырек с подсветкой (экономия заряда батареи) |
| 26 | 10A | Кластер |
| 27 | 20A | Питание выключателя зажигания, предохранители 28, 42, 43, 44 и 45 в салоне, катушка реле стартера в моторном отсеке № 57 (дизельный двигатель), модуль управления отключением вспомогательного оборудования (при наличии) (дизельный двигатель), диод реле стартера в моторном отсеке (бензиновый двигатель). двигатели) |
| 28 | 5A | Радио |
| 29 | 5A | Не используется (запасной) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления системой пассивной безопасности (RCM), индикатор отключения подушки безопасности пассажира |
| 33 | 10A | Контроллер тягово-сцепного устройства, катушка реле заряда аккумуляторной батареи тягача |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Система обнаружения заднего хода (RSS), модуль 4x4, соленоид 4x4, переключатель контроля тяги, переключатель буксировки/перевозки (дизельный двигатель) |
| 36 | 5A | Приемопередатчик пассивной противоугонной системы (PATS), кластерное управление |
| 37 | 10A | Климат-контроль, PTC-контроль |
| 38 | 20A | Сабвуфер |
| 39 | 20A | Радио, навигационное радио и усилитель |
| 40 | 20A | Модуль 4x4, Модуль спутникового радио, SYNC®, GPS |
| 41 | 15A | Радио, Зеркало заднего вида с автоматическим затемнением, Подсветка выключателя блокировки |
| 42 | 10A | Катушка реле обогрева сидений, катушки реле выключателя Upfitter, катушки реле обогрева зеркал |
| 43 | 10A | Переключатель топливного бака, модуль 4x4 |
| 44 | 10A | Запуск фида клиентского доступа (PTO) |
| 45 | 5A | Логика переднего стеклоочистителя, катушка реле электровентилятора |
| 46 | 7.5A | Не используется (запасной) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники, Люк в крыше, Электропривод заднего сдвижного окна |
| 48 | Реле | Отложенный доступ |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Реле | Электродвигатель вентилятора/переменная регулировка вентилятора (двухзонный климат-контроль) |
| 2 | Реле | Электронное переключение на лету (ESOF) Lo-Hi |
| 3 | Реле | Зеркало с подогревом |
| 4 | — | Не используется |
| 5 | 30A* | Контроллер тормозов прицепа (TBC) |
| 6 | 40A* | Модуль антиблокировочной тормозной системы (ABS) (насос) |
| 7 | 30A* | Вспомогательный выключатель №1 |
| 8 | 30A* | Вспомогательный переключатель Upfitter № 2 |
| 9 | 40A* | Модуль АБС (катушка) |
| 10 | 20A* | Розетка на приборной панели/прикуриватель |
| 11 | 20A* | Точка питания приборной панели |
| 12 | 15А** | Питание реле включения/выключения тормоза (BOO) |
| 13 | 5A** | Выключатель тормоза, катушка реле выключателя тормоза, модуль SJB, модуль 4x4 |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | Реле | Муфта кондиционера |
| 17 | Реле | Дворники |
| 18 | Реле | Модуль привода топливного насоса (FPDM), топливные форсунки (бензиновые двигатели), модуль управления дизельным топливом (DFCM) (дизельный двигатель) |
| 19 | Реле | Фонари заднего хода, Система обнаружения заднего хода (RSS), Предохранитель моторного отсека 63 |
| 20 | Реле | Остановка/поворот прицепа (слева) |
| 21 | Реле | Остановка/поворот прицепа (справа) |
| 22 | Реле | Стоп-сигналы, Центральный верхний стоп-сигнал (CHMSL), TBC, Доступ для клиентов |
| 23 | 15А** | Зеркало с подогревом, Зеркало с подогревом |
| 24 | 40A* | Реле электровентилятора |
| 25 | — | Не используется |
| 26 | 30A* | реле ESOF привет-привет |
| 27 | 50A* | Модуль управления свечами накаливания (GPCM) №1 (только дизельный двигатель) |
| 28 | 20A* | Реле обогрева зеркал |
| 29 | 30A* | Пассажирское сиденье с электроприводом |
| 30 | 10 А** | Реле муфты кондиционера |
| 31 | 15А** | Реле электропривода складывания зеркал |
| 32 | 20А** | Реле топливного насоса |
| 33 | 20А** | Реле фонаря заднего хода |
| 34 | 25А** | Реле остановки/поворота прицепа |
| 35 | 5A** | Катушки реле ESOF |
| 36 | 10 А** | Бензиновые двигатели: Поддерживающая мощность модуля управления трансмиссией (PCM), вентиляция адсорбера Дизельный двигатель: Поддерживающая мощность модуля управления двигателем (ECM) |
| 37 | 10 А** | Модуль управления коробкой передач (TCM) (только дизельный двигатель) |
| 38 | — | Не используется |
| 39 | 50A* | Мощность ECM (дизельный двигатель) |
| 40 | 30A* | Реле стартера |
| 41 | 20A* | Розетка питания (центральная консоль - спереди) |
| 42 | 30A* | Реле стояночных огней прицепа |
| 43 | 20A* | Розетка питания (центральная консоль - сзади) |
| 44 | 30A* | Реле заряда аккумулятора прицепа |
| 45 | 30A* | Сиденье водителя с электроприводом или модулем памяти, сиденья Air ride |
| 46 | 40 А* | Реле запуска/пуска |
| 47 | 50A* | GPCM №2 (только дизельный двигатель) |
| 48 | 30A* | реле ESOF хай-лоу |
| 49 | 30A* | Мотор стеклоочистителя |
| 50 | 30A* | Катушка реле PCM, реле PCM (только бензиновые двигатели) |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | Реле | Шина питания PCM (предохранители 68, 70, 72, 74, 76) (только дизельный двигатель) |
| 54 | Реле | соленоид стартера |
| 55 | Реле | Парковочные фонари для прицепа |
| 56 | Реле | Зарядка аккумуляторной батареи прицепа |
| 57 | Реле | Шина блока распределения питания (PDB) (предохранители 67, 69, 71, 73, 75, 77) Шина запуска/пуска SJB (предохранители 29–37, 46) |
| 58 | Реле | ESOF хай-лоу |
| 59 | Реле | Шина питания PCM (предохранители 68, 70, 72, 74, 76) (только бензиновые двигатели) |
| 60 | Диод | Запуск в одно касание (OTIS) |
| 61 | Диод | Муфта кондиционера |
| 62 | Диод | Топливный насос |
| 63 | 15А** | Фонари заднего хода прицепа |
| 64 | 5A** | Зеркальные габаритные фонари |
| 65 | — | Не используется |
| 66 | — | Не используется |
| 67 | — | Не используется |
| 68 | — | Не используется |
| 69 | — | Не используется |
| 70 | 10 А** | Бензиновые двигатели: Катушка реле муфты кондиционера, Датчик содержания хладагента, PCV с подогревом Дизельный двигатель: катушка реле сцепления кондиционера, выключатель сцепления, охладитель топливного насоса, датчик давления цикла кондиционера. |
| 71 | 5A** | Диод реле топливного насоса, питание PCM/ECM Run/Start |
| 72 | 15А** | Бензиновые двигатели: катушки зажигания Дизельный двигатель: Двигатель TCM |
| 73 | 2A** | Система камеры заднего вида (RCS) |
| 74 | 20А** | Бензиновые двигатели: Мощность автомобиля (VPWR): датчик кислорода с подогревом отработавших газов, CMS, датчик массового расхода воздуха, электронный клапан управления парами, CMCV, регулируемая синхронизация кулачка, IMTV Дизельный двигатель: VPWR: Нагрузки двигателя |
| 75 | 5A** | Питание катушки резервного реле |
| 76 | 20А** | Бензиновые двигатели: VPWR: PCM Дизельный двигатель: VPWR: ECM |
| 77 | 10 А** | Логика модуля АБС |
| * Картриджные предохранители ** Мини-предохранители |
2011
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Модернизатор реле №4 |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Выключатель телескопического зеркала, Освещение салона, Лампа капота |
| 5 | 20A | Лунная крыша |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5A | Переключатель сиденья водителя, двигатель поясничного подпора водителя |
| 8 | 10A | Переключатель зеркала с электроприводом |
| 9 | 10A | Эстафетное реле №3 |
| 10 | 10A | Реле запуска/вспомогательного оборудования, канал доступа клиента |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Подсветка подножек с подсветкой |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, правое реле прицепа (ТТ) стоп-поворот |
| 14 | 15A | Левые поворотники и стоп-сигналы, левое реле стоп-поворота ТТ |
| 15 | 15A | Высокие стоп-сигналы, резервные фонари, резервное реле ТТ |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, Пассивный индикатор защиты от кражи (PATS), Модуль управления силовым агрегатом (PCM), Блокировка переключения тормозов |
| 19 | 20A | Сабвуфер |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Выключатель тормоза |
| 22 | 20A | Horn |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления рулевым колесом, диагностический разъем, модуль спутникового радио, реле электропривода складывания зеркал, дистанционный доступ без ключа |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Усилитель |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC®, модуль GPS, лицевая панель радио |
| 30 | 15A | Реле габаритных огней, реле габаритных огней ТТ |
| 31 | 5A | Контроллер тормозов прицепа (тормозной сигнал), доступ для клиентов |
| 32 | 15A | Люк, Зеркала с автоматическим затемнением, Инвертор питания, Подсветка выключателя замка двери водителя и пассажира |
| 33 | 10A | Модуль управления удерживающими устройствами |
| 34 | 10A | Не используется (запасной) |
| 35 | 5A | Переключатель выбора передач, модуль помощи при парковке задним ходом, модуль управления тормозами прицепа |
| 36 | 10A | Топливный бак выберите образец |
| 37 | 10A | PTC-нагреватель |
| 38 | 10A | Лицевая панель радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), Габаритные огни на крыше |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителя |
| 44 | 10A | Образцы Upfitter |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | Автоматический выключатель 30А | Образец электрических стеклоподъемников, Образец заднего сдвижного окна с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Реле | Двигатель вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Нагреватели мочевины |
| 4 | — | Не используется |
| 5 | Реле | Обогрев заднего стекла |
| 6 | — | Не используется |
| 7 | 40A* | Обогрев заднего стекла |
| 8 | 30A* | Пассажирское место |
| 9 | 30 А* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос |
| 16 | — | Не используется |
| 17 | 15А** | Зеркало с подогревом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30 А* | Электрический тормоз буксировки прицепа |
| 23 | 40 А* | Двигатель вентилятора |
| 24 | — | Не используется |
| 25 | 30 А* | Дворники |
| 26 | 30 А* | Парковочные фонари для прицепа |
| 27 | 25 А* | Нагреватели мочевины |
| 28 | — | Басс-бар |
| 29 | Реле | Парковочные фонари для прицепа |
| 30 | Реле | Муфта кондиционера |
| 31 | Реле | Дворники |
| 32 | — | Не используется |
| 33 | 15А** | Мощность автомобиля (VPWR) 1 |
| 34 | 15А** | VPWR 2 (дизельный двигатель) |
| 34 | 20А** | VPWR 2 (газовый двигатель) |
| 35 | 10 А** | ВПВР 3 |
| 36 | 15А** | VPWR 4 (дизельный двигатель) |
| 36 | 20А** | VPWR 4 (газовый двигатель) |
| 37 | 10 А** | VPWR 5 (дизельный двигатель) |
| 38 | Реле | Модуль управления силовым агрегатом (PCM) (дизельный двигатель), электронный модуль управления (ECM) (газовый двигатель) |
| 39 | 10А** | Замок ступицы 4x4 |
| 40 | 15 А** | электронный замок 4x4 |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10А** | Обмотка реле запуска/пуска |
| 46 | 10А** | Поддерживающая мощность модуля управления коробкой передач (TCM) |
| 47 | 10А** | Подача муфты кондиционера |
| 48 | Реле | Запустить/запустить |
| 49 | 10А** | Система камеры заднего вида |
| 50 | 10А** | Обмотка реле электровентилятора |
| 51 | — | Не используется |
| 52 | 10А** | Работа/запуск PCM/ECM/TCM |
| 53 | 10А** | модуль 4x4 |
| 54 | 10А** | Антиблокировочная тормозная система (ABS) запуск/запуск |
| 55 | 10А** | Катушка обогревателя заднего стекла, Катушка зарядки аккумуляторной батареи |
| 56 | 20А** | Панель предохранителей в пассажирском салоне подача пуска/пуска |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20А** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10 А** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10 А** | Резервный фонарь для буксировки прицепа |
| 71 | 10 А** | Вентиляция канистры (газовый двигатель) |
| 72 | 10 А** | Поддерживающее питание катушки реле PCM/ECM |
| 73 | — | Не используется |
| 74 | Реле | Прицеп буксировать левый стоп/поворот |
| 75 | Реле | Прицеп буксировать правый стоп/поворот |
| 76 | Реле | Резервная лампа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20 А* | Вспомогательная точка питания №2 |
| 83 | 20 А* | Вспомогательная точка питания №1 |
| 84 | 30 А* | двигатель 4х4 переключения |
| 85 | 30 А* | Подогрев/охлаждение сидений |
| 86 | 25 А* | Подача катушки АБС |
| 87 | 20 А* | Вспомогательная точка питания №5 |
| 88 | — | Не используется |
| 89 | 40 А* | Пусковой двигатель |
| 90 | 25 А* | Зарядка аккумуляторной батареи прицепа |
| 91 | — | Не используется |
| 92 | 20 А* | Вспомогательная точка питания №4 |
| 93 | 20 А* | Вспомогательная точка питания №3 |
| 94 | 25A* | Мастер №1 |
| 95 | 25A* | Установщик №2 |
| 96 | 50A* | насос АБС |
| 97 | 40A* | Инвертор |
| 98 | — | Не используется |
| 99 | — | Не используется |
| 100 | 25A* | Сигналы поворота для буксировки прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Зарядка аккумуляторной батареи прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Модернизатор реле №4 |
| 3 | 30A | Пассажирское умное окно |
| 4 | 10A | Выключатель телескопического зеркала, Освещение салона, Лампа капота |
| 5 | 20A | Лунная крыша |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5A | Переключатель сиденья водителя, двигатель поясничного подпора водителя |
| 8 | 10A | Переключатель зеркала с электроприводом |
| 9 | 10A | Эстафетное реле №3 |
| 10 | 10A | Реле запуска/вспомогательного оборудования, канал доступа клиента |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Подсветка подножек с подсветкой |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, правое реле прицепа (ТТ) стоп-поворот |
| 14 | 15A | Левые поворотники и стоп-сигналы, левое реле стоп-поворота ТТ |
| 15 | 15A | Высокие стоп-сигналы, резервные фонари, резервное реле ТТ |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, Пассивный индикатор защиты от кражи (PATS), Модуль управления силовым агрегатом (PCM), Блокировка переключения тормозов |
| 19 | 20A | Сабвуфер |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Выключатель тормоза |
| 22 | 20A | Horn |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления рулевым колесом, диагностический разъем, реле зеркал с электроприводом, дистанционный вход без ключа |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Усилитель |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC®, модуль GPS, лицевая панель радио |
| 30 | 15A | Реле габаритных огней, реле габаритных огней ТТ |
| 31 | 5A | Контроллер тормозов прицепа (тормозной сигнал), доступ для клиентов |
| 32 | 15A | Люк, Зеркала с автоматическим затемнением, Инвертор питания, Подсветка выключателя замка двери водителя и пассажира |
| 33 | 10A | Модуль управления удерживающими устройствами |
| 34 | 10A | Не используется (запасной) |
| 35 | 5A | Переключатель выбора передач, модуль помощи при парковке задним ходом, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | PTC-нагреватель |
| 38 | 10A | Лицевая панель радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), Габаритные огни на крыше |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителя |
| 44 | 10A | Переключатели Upfitter |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | Автоматический выключатель 30А | Переключатель стеклоподъемников, переключатель стеклоподъемника заднего стекла с электроприводом |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Реле | Двигатель вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Подогреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Обогрев заднего стекла |
| 6 | — | Не используется |
| 7 | 50A* | Обогрев заднего стекла |
| 8 | 30 А* | Пассажирское место |
| 9 | 30 А* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 30 А* | Умное окно водителя |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15А** | Зеркало с подогревом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30A* | Электрический тормоз буксировки прицепа |
| 23 | 40A* | Двигатель вентилятора |
| 24 | — | Не используется |
| 25 | 30A* | Дворники |
| 26 | 30A* | Парковочные фонари для прицепа |
| 27 | 25A* | Подогреватели мочевины (дизельный двигатель) |
| 28 | — | Басс-бар |
| 29 | Реле | Парковочные фонари для прицепа |
| 30 | Реле | Муфта кондиционера |
| 31 | Реле | Дворники |
| 32 | — | Не используется |
| 33 | 15 А** | Мощность автомобиля (VPWR) 1 |
| 34 | 15 А** | VPWR 2 (дизельный двигатель) |
| 34 | 20А** | VPWR 2 (газовый двигатель) |
| 35 | 10А** | ВПВР 3 |
| 36 | 15 А** | VPWR 4 (дизельный двигатель) |
| 36 | 20А** | VPWR 4 (газовый двигатель) |
| 37 | 10А** | VPWR 5 (дизельный двигатель) |
| 38 | Реле | Модуль управления силовым агрегатом (PCM) (дизельный двигатель), электронный модуль управления (ECM) (газовый двигатель) |
| 39 | 10А** | Замок ступицы 4x4 |
| 40 | 15А** | электронный замок 4x4 |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10 А** | Обмотка реле запуска/пуска |
| 46 | 10 А** | Поддерживающая мощность модуля управления коробкой передач (TCM) (дизельный двигатель) |
| 47 | 10 А** | Подача муфты кондиционера |
| 48 | Реле | Запустить/запустить |
| 49 | 10 А** | Система камеры заднего вида |
| 50 | 10 А** | Обмотка реле электровентилятора |
| 51 | — | Не используется |
| 52 | 10 А** | Работа/запуск PCM/ECM/TCM |
| 53 | 10 А** | модуль 4x4 |
| 54 | 10 А** | Антиблокировочная тормозная система (ABS) запуск/запуск |
| 55 | 10 А** | Катушка обогревателя заднего стекла, Катушка зарядки аккумуляторной батареи |
| 56 | 20А** | Панель предохранителей в пассажирском салоне подача пуска/пуска |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20А** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10А** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10А** | Резервный фонарь для буксировки прицепа |
| 71 | 10А** | Вентиляция канистры (газовый двигатель) |
| 72 | 10А** | Поддерживающее питание катушки реле PCM/ECM |
| 73 | — | Не используется |
| 74 | Реле | Прицеп буксировать левый стоп/поворот |
| 75 | Реле | Прицеп буксировать правый стоп/поворот |
| 76 | Реле | Резервная лампа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20 А* | Вспомогательная точка питания №2 |
| 83 | 20 А* | Вспомогательная точка питания №1 |
| 84 | 30A* | двигатель 4х4 переключения |
| 85 | 30A* | Подогрев/охлаждение сидений |
| 86 | 25A* | Подача катушки АБС |
| 87 | 20 А* | Вспомогательная точка питания №5 |
| 88 | — | Не используется |
| 89 | 40A* | Пусковой двигатель |
| 90 | 25A* | Зарядка аккумуляторной батареи прицепа |
| 91 | — | Не используется |
| 92 | 20 А* | Вспомогательная точка питания №4 |
| 93 | 20 А* | Вспомогательная точка питания №3 |
| 94 | 25A* | UpFitter # 1 |
| 95 | 25A* | Апфиттер #2 |
| 96 | 50A* | насос АБС |
| 97 | 40 А* | Инвертор |
| 98 | — | Не используется |
| 99 | — | Не используется |
| 100 | 25 А* | Сигналы поворота для буксировки прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Зарядка аккумуляторной батареи прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
