Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2013-2015)
Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2013-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Ф250/Ф350/Ф450/Ф550 2013-2015
Предохранители прикуривателя (розетки) в Ford F-250/F-350/F-450/F-550 предохранители №82, 83, 87, 88, 92 и 93 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

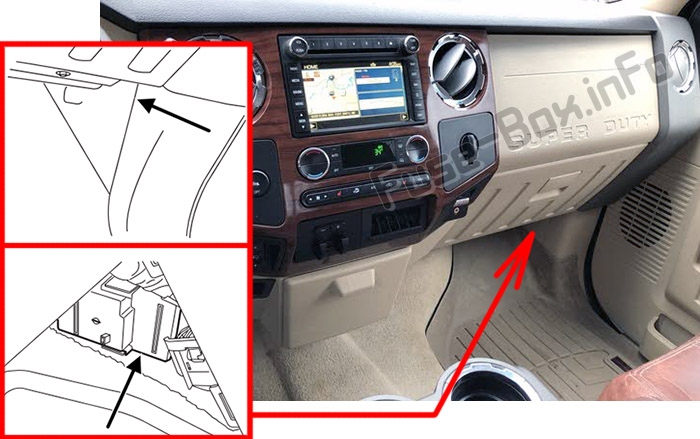

Пассажирский салон
Панель предохранителей расположена в пространстве для ног пассажира за крышкой.

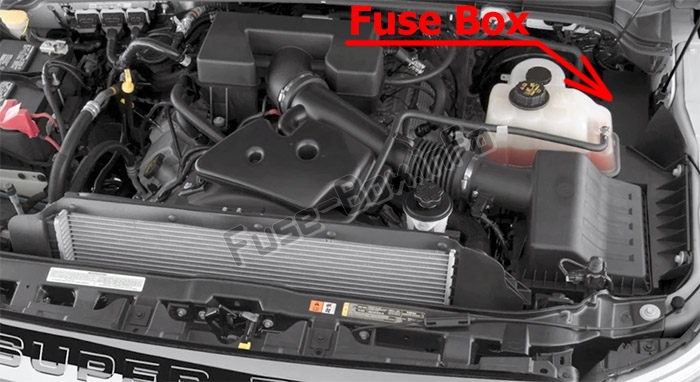

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
УСТАНОВКА УПРАВЛЕНИЯ (ПРИ НАЛИЧИИ)
В пакет опций upfitter входят четыре переключателя, установленные в центре приборной панели. Эти переключатели будут работать только при включенном зажигании, независимо от того, работает двигатель или нет. Тем не менее, рекомендуется, чтобы двигатель оставался включенным для поддержания заряда аккумуляторной батареи при использовании дополнительных переключателей в течение длительного времени или при повышенном потреблении тока. (Это еще более важно для автомобилей с дизельными двигателями, поскольку свечи накаливания также разряжают аккумулятор, когда ключ зажигания находится в положении «включено».)
При включении они обеспечивают 8 ампер, 12 ампер или 20 ампер электрической батареи для различных личных или коммерческих целей.

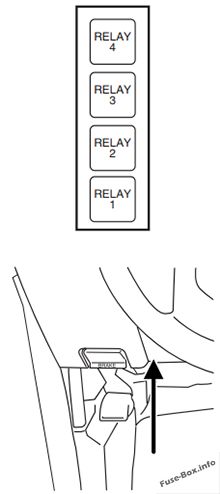

Релейная коробка
Также будет блок реле, расположенный на конце приборной панели со стороны водителя. Обратитесь к официальному дилеру для обслуживания.
Также будет по одному проводу питания для каждого переключателя, найденного в виде тупого и запаянного провода, расположенного под приборной панелью и слева от рулевой колонки.
Схемы блока предохранителей
Схемы блока предохранителей
2013

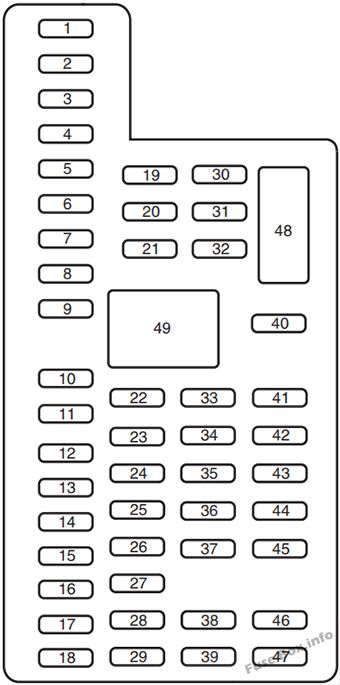

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Модернизатор реле №4 |
| 3 | 30A | Умный стеклоподъемник |
| 4 | 10A | Внутреннее освещение, лампа капота |
| 5 | 20A | Люк |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7.5A | Переключатель сиденья водителя, двигатель поясничного подпора водителя |
| 8 | 10A | Переключатель зеркала с электроприводом |
| 9 | 10A | Эстафетное реле №3 |
| 10 | 10A | Реле запуска/вспомогательного оборудования, канал доступа клиента |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Подсветка подножек с подсветкой |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, реле поворота правого прицепа |
| 14 | 15A | Левые указатели поворота и стоп-сигналы, Левое реле поворота прицепа-стоп |
| 15 | 15A | Верхние стоп-сигналы, Фонари заднего хода, Реле резервного копирования прицепа, Внутреннее зеркало с сигналом заднего хода |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, Индикатор пассивной защиты от кражи, Блок управления силовым агрегатом, Блокировка переключения передач |
| 19 | 20A | Сабвуфер, Усилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Выключатель тормоза |
| 22 | 20A | Horn |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления на рулевом колесе, диагностический разъем, реле зеркал с электроприводом, дистанционный вход без ключа, электронная отделочная панель |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC, модуль GPS, лицевая панель радио |
| 30 | 15A | Реле габаритных огней, Реле габаритных огней прицепа |
| 31 | 5A | Контроллер тормозов прицепа (тормозной сигнал), доступ для клиентов |
| 32 | 15A | Электродвигатель люка, переключатель телескопических зеркал, зеркала с автоматическим затемнением, инвертор мощности, подсветка выключателя блокировки дверей водителя и пассажира, подсветка выключателя обогрева заднего сиденья |
| 33 | 10A | Модуль управления удерживающими устройствами |
| 34 | 10A | Модуль обогрева руля, модуль обогрева задних сидений |
| 35 | 5A | Переключатель выбора передач, модуль помощи при парковке задним ходом, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | PTC-нагреватель |
| 38 | 10A | Лицевая панель AM/FM-радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), Габаритные огни на крыше |
| 41 | 7.5A | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителя |
| 44 | 10A | Образцы Upfitter |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | Автоматический выключатель 30А | Переключатель электрических стеклоподъемников, образец заднего сдвижного окна с электроприводом |
| 49 | Реле | Аксессуар с задержкой |

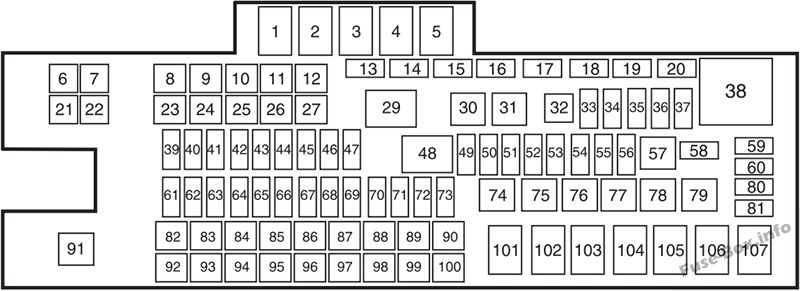

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Реле | Двигатель вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Подогреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Обогрев заднего стекла, Обогрев зеркал |
| 6 | — | Не используется |
| 7 | 50A* | Обогрев заднего стекла, Обогрев зеркал |
| 8 | 30A* | Пассажирское место |
| 9 | 30A* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 30A* | Умный стеклоподъемник |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15А** | Зеркало с подогревом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30A* | Электрический тормоз буксировки прицепа |
| 23 | 40A* | Двигатель вентилятора |
| 24 | — | Не используется |
| 25 | 30A* | Дворники |
| 26 | 30A* | Парковочные фонари для прицепа |
| 27 | 25A* | Подогреватели мочевины (дизельный двигатель) |
| 28 | — | Басс-бар |
| 29 | Реле | Парковочные фонари для прицепа |
| 30 | Реле | Муфта кондиционера |
| 31 | Реле | Дворники |
| 32 | — | Не используется |
| 33 | 15 А** | Мощность автомобиля 1 |
| 34 | 15 А** | Мощность автомобиля 2 (дизель) |
| 34 | 20А** | Мощность автомобиля 2 (газовый двигатель) |
| 35 | 10А** | Мощность автомобиля 3 |
| 36 | 15А** | Мощность автомобиля 4 (дизель) |
| 36 | 20А** | Мощность автомобиля 4 (газовый двигатель) |
| 37 | 10 А** | Мощность автомобиля 5 (дизель) |
| 38 | Реле | Модуль управления силовым агрегатом (дизельный двигатель), Электронный модуль управления (газовый двигатель) |
| 39 | 10 А** | Замок ступицы 4x4 |
| 40 | 15А** | электронный замок 4x4 |
| 41 | — | Не используется |
| 42 | 20А** | Задние сиденья с подогревом |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10 А** | Обмотка реле запуска/пуска |
| 46 | 10 А** | Поддерживающая мощность модуля управления коробкой передач (дизельный двигатель) |
| 47 | 10 А** | Подача муфты кондиционера |
| 48 | Реле | Запустить/запустить |
| 49 | 10 А** | Система камеры заднего вида |
| 50 | 10 А** | Обмотка реле электровентилятора |
| 51 | — | Не используется |
| 52 | 10 А** | Модуль управления силовым агрегатом/электронный модуль управления/модуль управления коробкой передач запуск/запуск |
| 53 | 10 А** | модуль 4x4 |
| 54 | 10 А** | Антиблокировочная тормозная система запуска/запуска |
| 55 | 10 А** | Катушка обогревателя заднего стекла, Катушка зарядки аккумуляторной батареи |
| 56 | 20А** | Панель предохранителей в пассажирском салоне подача пуска/пуска |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20А** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10А** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10А** | Резервный фонарь для буксировки прицепа |
| 71 | 10А** | Вентиляция канистры (газовый двигатель) |
| 72 | 10А** | Модуль управления силовым агрегатом/Электронный модуль управления, питание катушки реле, питание поддержания активности |
| 73 | — | Не используется |
| 74 | Реле | Прицеп буксировать левый стоп/поворот |
| 75 | Реле | Прицеп буксировать правый стоп/поворот |
| 76 | Реле | Резервная лампа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20 А* | Вспомогательная точка питания №2 |
| 83 | 20 А* | Вспомогательная точка питания №1 |
| 84 | 30A* | двигатель 4х4 переключения |
| 85 | 30A* | Подогрев/охлаждение сидений |
| 86 | 25A* | Подача катушки антиблокировочной тормозной системы |
| 87 | 20 А* | Вспомогательная точка питания №5 |
| 88 | 20 А* | Вспомогательная точка питания №6 |
| 89 | 40 А* | Пусковой двигатель |
| 90 | 25 А* | Зарядка аккумуляторной батареи прицепа |
| 91 | — | Не используется |
| 92 | 20 А* | Вспомогательная точка питания №4 |
| 93 | 20 А* | Вспомогательная точка питания №3 |
| 94 | 25 А* | Мастер №1 |
| 95 | 25 А* | Установщик №2 |
| 96 | 50A* | Насос антиблокировочной тормозной системы |
| 97 | 40 А* | инвертор |
| 98 | — | Не используется |
| 99 | 40 А* | Инвертор питания приборной панели |
| 100 | 25 А* | Сигналы поворота для буксировки прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Зарядка аккумуляторной батареи прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
УСТАНОВКА УПРАВЛЕНИЯ (ПРИ НАЛИЧИИ)
| Выключатель | Номер цепи | Цвет провода | Номинал, Ампер |
|---|---|---|---|
| ВСПОМОГАТЕЛЬНЫЙ 1 | CAC05 | Желтый | 25A |
| ВСПОМОГАТЕЛЬНЫЙ 2 | CAC06 | Зеленый с коричневым следом | 25A |
| ВСПОМОГАТЕЛЬНЫЙ 3 | CAC07 | Фиолетовый с зеленым следом | 10A |
| ВСПОМОГАТЕЛЬНЫЙ 4 | CAC08 | Коричневый | 15A |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Реле вспомогательного выключателя №4 |
| 3 | 30A | Пассажирский интеллектуальный стеклоподъемник |
| 4 | 10A | Внутреннее освещение, лампа капота |
| 5 | 20A | Люк |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7,5 А | Переключатель сиденья водителя, двигатель поясничного подпора водителя |
| 8 | 10A | Переключатель зеркала с электроприводом |
| 9 | 10A | Реле вспомогательного выключателя №3 |
| 10 | 10A | Реле запуска/вспомогательного оборудования, канал доступа клиента |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Внутреннее освещение, Подсветка подножек с подсветкой |
| 13 | 15A | Правые указатели поворота и стоп-сигналы, реле поворота правого прицепа |
| 14 | 15A | Левые указатели поворота и стоп-сигналы, Левое реле поворота прицепа-стоп |
| 15 | 15A | Верхние стоп-сигналы, Фонари заднего хода, Реле резервного копирования прицепа, Внутреннее зеркало с сигналом заднего хода |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Подсветка клавиатуры, Пассивный противоугонный приемопередатчик, Модуль управления силовым агрегатом, Блокировка переключения тормозов |
| 19 | 20A | Сабвуфер, Усилитель |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Выключатель тормоза |
| 22 | 20A | Horn |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Модуль управления на рулевом колесе, диагностический разъем, реле зеркал с электроприводом, дистанционный вход без ключа, электронная отделочная панель |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | SYNC, модуль GPS, лицевая панель радио |
| 30 | 15A | Реле габаритных огней, Реле габаритных огней прицепа |
| 31 | 5A | Контроллер тормозов прицепа (тормозной сигнал), доступ для клиентов |
| 32 | 15A | Электродвигатель люка, переключатель телескопического зеркала, зеркала с автоматическим затемнением, инвертор питания, подсветка выключателя замка двери водителя и пассажира, подсветка выключателя заднего сиденья с подогревом, интеллектуальный мотор стеклоподъемника водителя и пассажира, переключатель стеклоподъемника пассажира |
| 33 | 10A | Модуль управления удерживающими устройствами |
| 34 | 10A | Модуль обогрева рулевого колеса, Модуль обогрева задних сидений |
| 35 | 5A | Переключатель выбора передач, модуль помощи при парковке задним ходом, модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | Нагреватель с положительным температурным коэффициентом |
| 38 | 10A | Лицевая панель AM/FM-радио |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах), Габаритные огни на крыше |
| 41 | 7,5 А | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителя |
| 44 | 10A | Вспомогательные переключатели |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар (в переключателе) |
| 48 | Автоматический выключатель 30А | Переключатель стеклоподъемников, Переключатель заднего сдвижного стеклоподъемника, Переключатель люка |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Двигатель вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Подогреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Обогрев заднего стекла, Обогрев зеркал |
| 6 | — | Не используется |
| 7 | 50A* | Обогрев заднего стекла, Обогрев зеркал |
| 8 | 30 А* | Пассажирское место |
| 9 | 30 А* | Сиденье водителя |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 30 А* | Драйвер умного стеклоподъемника |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15А** | Зеркало с подогревом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30 А* | Электрический тормоз буксировки прицепа |
| 23 | 40A* | Двигатель вентилятора |
| 24 | — | Не используется |
| 25 | 30 А* | Дворники |
| 26 | 30 А* | Парковочные фонари для прицепа |
| 27 | 25 А* | Подогреватели мочевины (дизельный двигатель) |
| 28 | — | Басс-бар |
| 29 | Реле | Парковочные фонари для прицепа |
| 30 | Реле | Муфта кондиционера |
| 31 | Реле | Дворники |
| 32 | — | Не используется |
| 33 | 15А** | Мощность автомобиля 1 |
| 34 | 15А** | Мощность автомобиля 2 (дизель) |
| 34 | 20А** | Мощность автомобиля 2 (газовый двигатель) |
| 35 | 10 А** | Мощность автомобиля 3 |
| 36 | 15А** | Мощность автомобиля 4 (дизель) |
| 36 | 20А** | Мощность автомобиля 4 (газовый двигатель) |
| 37 | 10А** | Мощность автомобиля 5 (дизель) |
| 38 | Реле | Модуль управления силовым агрегатом (дизельный двигатель), Электронный модуль управления (газовый двигатель) |
| 39 | 10А** | Замок ступицы 4x4 |
| 40 | 15А** | электронный замок 4x4 |
| 41 | — | Не используется |
| 42 | 20А** | Задние сиденья с подогревом |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10А** | Обмотка реле запуска/пуска |
| 46 | 10А** | Поддерживающая мощность модуля управления коробкой передач (дизельный двигатель) |
| 47 | 10А** | Подача муфты кондиционера |
| 48 | Реле | Запустить/запустить |
| 49 | 10А** | Система камеры заднего вида |
| 50 | 10А** | Обмотка реле электровентилятора |
| 51 | — | Не используется |
| 52 | 10А** | Модуль управления силовым агрегатом, электронный модуль управления, модуль управления коробкой передач Run/Start |
| 53 | 10А** | модуль 4x4 |
| 54 | 10А** | Антиблокировочная тормозная система запуска/запуска |
| 55 | 10А** | Катушка обогревателя заднего стекла, Катушка зарядки аккумуляторной батареи |
| 56 | 20А** | Панель предохранителей в салоне пуск/старт подача |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20А** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10 А** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10 А** | Резервный фонарь для буксировки прицепа |
| 71 | 10 А** | Вентиляция канистры (газовый двигатель) |
| 72 | 10 А** | Модуль управления силовым агрегатом, питание катушки реле электронного модуля управления |
| 73 | — | Не используется |
| 74 | Реле | Прицеп буксировать левый стоп/поворот |
| 75 | Реле | Прицеп буксировать правый стоп/поворот |
| 76 | Реле | Резервный фонарь для буксировки прицепа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20A* | Вспомогательная точка питания №2 |
| 83 | 20A* | Вспомогательная точка питания №1 |
| 84 | 30 А* | двигатель 4х4 переключения |
| 85 | 30 А* | Подогрев/охлаждение сидений |
| 86 | 25 А* | Подача катушки антиблокировочной тормозной системы |
| 87 | 20A* | Вспомогательная точка питания №5 |
| 88 | 20A* | Вспомогательная точка питания №6 |
| 89 | 40A* | Пусковой двигатель |
| 90 | 25 А* | Зарядка аккумуляторной батареи прицепа |
| 91 | — | Не используется |
| 92 | 20A* | Вспомогательная точка питания №4 |
| 93 | 20A* | Вспомогательная точка питания №3 |
| 94 | 25 А* | Вспомогательный переключатель №1 |
| 95 | 25 А* | Вспомогательный переключатель №2 |
| 96 | 50A* | Насос антиблокировочной тормозной системы |
| 97 | 40A* | инвертор |
| 98 | — | Не используется |
| 99 | 40A* | Инвертор питания приборной панели |
| 100 | 25 А* | Сигналы поворота для буксировки прицепа |
| 101 | Реле | Стартер |
| 102 | Реле | Зарядка аккумуляторной батареи прицепа |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Не используется (запасной) |
| 2 | 15A | Реле вспомогательного выключателя №4 |
| 3 | 30A | Пассажирский интеллектуальный стеклоподъемник |
| 4 | 10A | Лампа капота Внутреннее освещение |
| 5 | 20A | Люк |
| 6 | 5A | Модуль сиденья водителя |
| 7 | 7,5 А | Поясничный привод водителя Переключатель сиденья водителя |
| 8 | 10A | Переключатель зеркала с электроприводом |
| 9 | 10A | Реле вспомогательного выключателя №3 |
| 10 | 10A | Канал доступа клиента Реле запуска/вспомогательного оборудования |
| 11 | 10A | Приборный щиток |
| 12 | 15A | Освещение салона Подсветка подножек с подсветкой |
| 13 | 15A | Правые поворотники и стоп-сигналы |
| 14 | 15A | Левые поворотники и стоп-сигналы |
| 15 | 15A | Фонари заднего хода, Реле резервного копирования прицепа Высоко расположенные стоп-сигналы Сигнал заднего хода Внутреннее зеркало |
| 16 | 10A | Правая фара ближнего света |
| 17 | 10A | Левая фара ближнего света |
| 18 | 10A | Блокировка переключения тормозов Подсветка клавиатуры Приемопередатчик пассивной защиты от кражи Модуль управления силовым агрегатом |
| 19 | 20A | Усилитель Сабвуфер |
| 20 | 20A | Дверные замки с электроприводом |
| 21 | 10A | Выключатель тормоза |
| 22 | 20A | Horn |
| 23 | 15A | Не используется (запасной) |
| 24 | 15A | Диагностический разъем Электронная отделочная панель Реле электропривода складывания зеркал Дистанционный вход без ключа Блок управления на рулевом колесе |
| 25 | 15A | Не используется (запасной) |
| 26 | 5A | Модуль управления рулевым колесом |
| 27 | 20A | Не используется (запасной) |
| 28 | 15A | Замок зажигания |
| 29 | 20A | GPS-модуль Radio SYNC |
| 30 | 15A | Реле габаритных огней Реле габаритных огней буксировки прицепа |
| 31 | 5A | Доступ для клиентов Контроллер тормозов прицепа (тормозной сигнал) |
| 32 | 15A | Зеркало с автоматическим затемнением Подсветка выключателя замка двери водителя и пассажира Электродвигатель интеллектуального стеклоподъемника водителя и пассажира Электродвигатель люка Переключатель стеклоподъемника пассажира Инвертор питания Подсветка выключателя обогрева заднего сиденья Выключатель телескопического зеркала |
| 33 | 10A | Модуль управления удерживающими устройствами |
| 34 | 10A | Модуль обогрева рулевого колеса Модуль обогрева задних сидений |
| 35 | 5A | Модуль помощи при парковке задним ходом Переключатель выбора передачи Модуль управления тормозами прицепа |
| 36 | 10A | Переключатель выбора топливного бака |
| 37 | 10A | Нагреватель с положительным температурным коэффициентом |
| 38 | 10A | Базовое радио AM/FM |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Габаритные огни (в зеркалах) Габаритные фонари на крыше |
| 41 | 7,5 А | Индикатор отключения подушки безопасности пассажира |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Реле стеклоочистителя |
| 44 | 10A | Вспомогательные переключатели |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Климат-контроль |
| 47 | 15A | Противотуманные фары Индикатор противотуманных фар (в переключателе) |
| 48 | Автоматический выключатель 30А | Переключатель сдвижного заднего стеклоподъемника с электроприводом Переключатель электростеклоподъемника Переключатель люка в крыше |
| 49 | Реле | Аксессуар с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Реле | Двигатель вентилятора |
| 2 | — | Не используется |
| 3 | Реле | Подогреватели мочевины (дизельный двигатель) |
| 4 | — | Не используется |
| 5 | Реле | Обогрев зеркал Обогрев заднего стекла |
| 6 | — | Не используется |
| 7 | 50A* | Обогрев зеркал Обогрев заднего стекла |
| 8 | 30 А* | Пассажирское место |
| 9 | 30 А* | Сиденье водителя |
| 10 | 40A* | Буксировка прицепа |
| 11 | — | Не используется |
| 12 | 30 А* | Драйвер умного стеклоподъемника |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | Диод | Топливный насос (дизельный двигатель) |
| 16 | — | Не используется |
| 17 | 15А** | Зеркало с подогревом |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 30 А* | Электрический тормоз буксировки прицепа |
| 23 | 40A* | Двигатель вентилятора |
| 24 | — | Не используется |
| 25 | 30 А* | Дворники |
| 26 | 30 А* | Парковочные фонари для прицепа |
| 27 | 25 А* | Подогреватели мочевины (дизельный двигатель) |
| 28 | — | Басс-бар |
| 29 | Реле | Парковочные фонари для прицепа |
| 30 | Реле | Муфта кондиционера |
| 31 | Реле | Дворники |
| 32 | — | Не используется |
| 33 | 15А** | Мощность автомобиля 1 |
| 34 | 15А** | Мощность автомобиля 2 (дизель) |
| 34 | 20А** | Мощность автомобиля 2 (газовый двигатель) |
| 35 | 10А** | Мощность автомобиля 3 |
| 36 | 15А** | Мощность автомобиля 4 (дизель) |
| 36 | 20А** | Мощность автомобиля 4 (газовый двигатель) |
| 37 | 10 А** | Мощность автомобиля 5 (дизель) |
| 38 | Реле | Электронный блок управления (дизельный двигатель) Блок управления силовым агрегатом (газовый двигатель) |
| 39 | 10 А** | Замок ступицы 4x4 |
| 40 | 15А** | электронный замок 4x4 |
| 41 | — | Не используется |
| 42 | 20А** | Задние сиденья с подогревом |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 10 А** | Обмотка реле запуска/пуска |
| 46 | 10 А** | Поддерживающая мощность модуля управления коробкой передач (дизельный двигатель) |
| 47 | 10 А** | Подача муфты кондиционера |
| 48 | Реле | Запустить/запустить |
| 49 | 10 А** | Система камеры заднего вида |
| 50 | 10 А** | Обмотка реле электровентилятора |
| 51 | — | Не используется |
| 52 | 10 А** | Электронный модуль управления Модуль управления силовым агрегатом, модуль управления коробкой передач Run/Start |
| 53 | 10 А** | модуль 4x4 |
| 54 | 10 А** | Антиблокировочная тормозная система запуска/запуска |
| 55 | 10 А** | Катушка обогревателя заднего стекла |
| 56 | 20А** | Панель предохранителей в салоне пуск/старт подача |
| 57 | Реле | Топливный насос |
| 58 | — | Не используется |
| 59 | — | Не используется |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | — | Не используется |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | — | Не используется |
| 66 | 20А** | Топливный насос |
| 67 | — | Не используется |
| 68 | 10А** | Катушка реле топливного насоса |
| 69 | — | Не используется |
| 70 | 10А** | Резервный фонарь для буксировки прицепа |
| 71 | 10А** | Вентиляция канистры (газовый двигатель) |
| 72 | 10А** | Электронный модуль управления питанием катушки реле, питание поддержания активности Модуль управления силовым агрегатом |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | Реле | Резервный фонарь для буксировки прицепа |
| 77 | — | Не используется |
| 78 | — | Не используется |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 20A* | Вспомогательная точка питания №2 |
| 83 | 20A* | Вспомогательная точка питания №1 |
| 84 | 30 А* | двигатель 4х4 переключения |
| 85 | 30 А* | Подогрев/охлаждение сидений |
| 86 | 25 А* | Подача катушки антиблокировочной тормозной системы |
| 87 | 20A* | Вспомогательная точка питания №5 |
| 88 | 20A* | Вспомогательная точка питания №6 |
| 89 | 40A* | Пусковой двигатель |
| 90 | 25 А* | Зарядка аккумуляторной батареи прицепа |
| 91 | — | Не используется |
| 92 | 20A* | Вспомогательная точка питания №4 |
| 93 | 20A* | Вспомогательная точка питания №3 |
| 94 | 25 А* | Вспомогательный переключатель №1 |
| 95 | 25 А* | Вспомогательный переключатель №2 |
| 96 | 50A* | Насос антиблокировочной тормозной системы |
| 97 | 40A* | инвертор |
| 98 | — | Не используется |
| 99 | 40A* | Инвертор питания приборной панели |
| 100 | — | Не используется |
| 101 | Реле | Стартер |
| 102 | — | Не используется |
| 103 | — | Не используется |
| 104 | — | Не используется |
| 105 | — | Не используется |
| 106 | — | Не используется |
| 107 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
