Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2017-2019)
Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2017-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Ф250/Ф350/Ф450/Ф550 2017-2019
Предохранители прикуривателя (розетки) в Ford F-250/F-350/F-450/F-550 являются предохранители №22 (2017: Точка питания №5 (задняя консоль)), №62 (Точка питания №1 (панель приборов)), №64 (Точка питания №2), №66 (Точка питания №2) 3 (центральная консоль)), №68 (Розетка доп. питания №4 (задний отсек для медиа)) и №70 (2018-2019: Точка доп. питания №5 (задняя центральная консоль)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

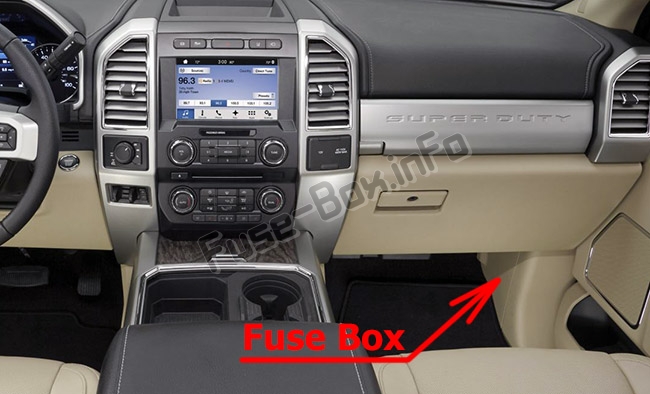

Пассажирский салон
Панель предохранителей находится в правой части пространства для ног пассажира за панелью отделки.

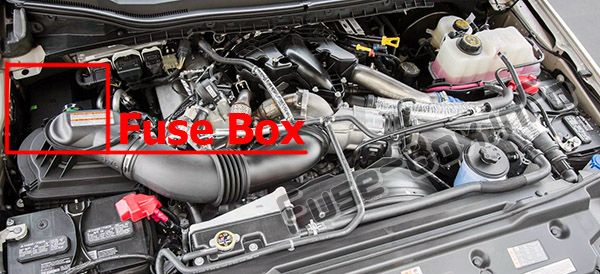

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2017

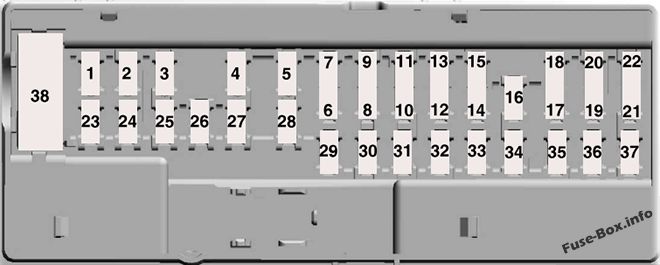

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Переключатель сиденья с памятью (поясничный привод). |
| 3 | 20A | Реле разблокировки водительской двери. |
| 4 | 5A | Электронный контроллер тормозов вторичного рынка. |
| 5 | 20A | Модуль обогрева заднего сиденья. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 5A | Клавиатура для бесключевого доступа Securicode™. |
| 11 | 5A | Задний модуль климат-контроля. |
| 12 | 7.5A | Передний модуль климат-контроля. |
| 13 | 7.5A | Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой. |
| 14 | — | Не используется. |
| 15 | 10A | Интеллектуальное питание разъема канала передачи данных. Проекционный дисплей. |
| 16 | — | Не используется. |
| 17 | 5A | Электронная финишная панель. |
| 18 | 5A | Кнопочный выключатель зажигания. Выключатель зажигания. Блокировка клавиш. |
| 19 | 7,5 А | Переключатель управления коробкой передач (буксировка/тяга). |
| 20 | — | Не используется. |
| 21 | 5A | Система управления местностью. Проекционный дисплей. Датчик влажности. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Дополнительная задержка. Электрические стеклоподъемники. Люк. Реле электропривода складывания зеркал. Инвертор. Подсветка переключателя окна/люка. |
| 24 | 20A | Реле центрального замка. |
| 25 | 30A | Электродвигатель левого переднего стеклоподъемника. Модуль дверной зоны. |
| 26 | 30A | Мотор правого переднего умного стеклоподъемника. Модуль дверной зоны. |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель Sony -10 каналов. |
| 29 | 30A | Усилитель Sony -14 каналов. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | 10A | СИНХР. GPS-модуль. Отображать. Радиочастотный приемник. |
| 33 | 20A | Радио. |
| 34 | 30A | Реле запуска-пуска. |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Система удержания полосы движения. Автоматическое управление дальним светом. Зеркала с автоматическим затемнением. Задние сиденья с подогревом. |
| 37 | 20A | Подогрев руля. |
| 38 | 30A | Электродвигатель левого переднего стеклоподъемника. Электродвигатели задних стеклоподъемников. |

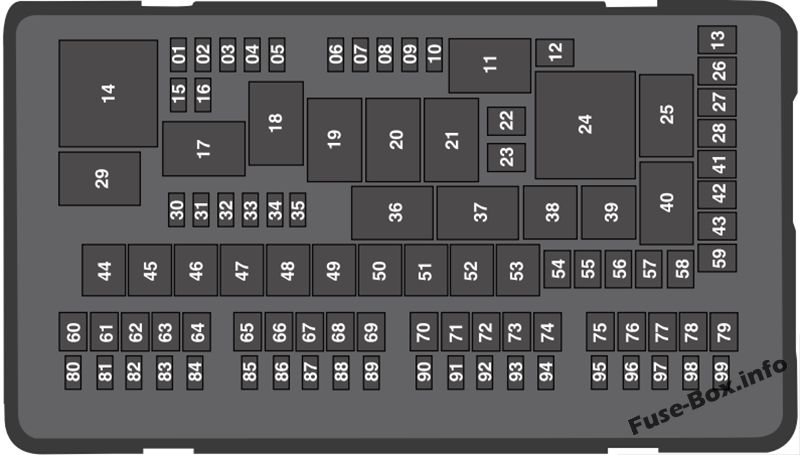

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 20A | Модуль управления силовым агрегатом. |
| 2 | 20A | Выбросы (млн). |
| 3 | 20A | Охлаждающий вентилятор. Компрессор кондиционера. Тормоз двигателя. |
| 4 | 20A | Шумоподавляющая крышка. Датчик массы воздушного потока. Выбросы. Свечи накаливания. Мочевина. |
| 5 | 15A | Модуль управления подачей топлива на сжатом природном газе. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15A | Обогрев наружных зеркал. |
| 11 | — | Реле СПГ. |
| 12 | 40A | Обогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовым агрегатом. |
| 15 | 20A | Рог. |
| 16 | 10A | Питание реле муфты кондиционера. |
| 17 | — | Реле обогрева заднего стекла и обогрева зеркал. |
| 18 | — | Не используется. |
| 19 | — | Не используется. |
| 20 | — | Реле дополнительного воздушного отопителя банка №1. |
| 21 | — | Не используется. |
| 22 | 20A | Вспомогательная розетка №5 (задняя консоль). Разбег-старт. |
| 23 | — | Не используется. |
| 24 | — | Реле вентилятора охлаждения. Реле дополнительного воздушного отопителя банка №3. |
| 25 | — | Реле питания модуля свечей накаливания. |
| 26 | — | Не используется. |
| 27 | 30A | Реле заряда аккумуляторной батареи прицепа. |
| 29 | — | Реле запуска-пуска. |
| 30 | 10A | Модуль 4х4. |
| 31 | 5A | Адаптивный круиз-контроль. Разбег-старт. |
| 32 | 5A | Модуль антиблокировочной тормозной системы. Разбег-старт. |
| 33 | 10A | Модуль управления силовым агрегатом (ISPR). Разбег-старт. Модуль управления двигателем. Модуль управления трансмиссией. |
| 34 | 10A | Информационная система слепых зон. Разбег-старт. Передняя камера. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле мотора вентилятора. |
| 37 | — | Реле заряда аккумуляторной батареи прицепа. |
| 38 | — | Реле муфты компрессора кондиционера. |
| 39 | — | Реле звукового сигнала. |
| 40 | — | Реле дополнительного воздушного отопителя банка №2. |
| 41 | 25 A | Свечи накаливания. |
| 42 | 40A | Модуль освещения прицепа. |
| 43 | 40A | Мотор переднего вентилятора. |
| 44 | 50A | Модуль качества напряжения. Модуль управления кузовом. |
| 45 | 60A | Активное переднее рулевое управление. |
| 46 | 50A | Дополнительный воздушный отопитель банка №2. |
| 47 | 50A | Охлаждающий вентилятор. Дополнительный блок отопителя №3. |
| 48 | 50A | Шина модуля управления кузовным оборудованием RP1. |
| 49 | 60A | Инвертор. |
| 50 | 50A | Шина модуля управления кузовным оборудованием RP2. |
| 51 | 60A | Питание модуля управления кузовным оборудованием B+. |
| 52 | 60A | Насос антиблокировочной тормозной системы. |
| 53 | 50A | Дополнительный воздушный отопитель банка №1. |
| 54 | 30A | Блок управления тормозами прицепа. |
| 55 | 30A | Модуль сиденья с климат-контролем. |
| 56 | 40A | Вспомогательный модуль освещения. |
| 57 | 30A | Подножки с электроприводом. |
| 58 | 30A | Реле модуля управления подачей сжатого природного газа. |
| 59 | 30A | Клапан антиблокировочной тормозной системы. |
| 60 | — | Не используется. |
| 61 | 30A | Водительское сиденье с электроприводом. |
| 62 | 20A | Вспомогательная точка питания №1 (щиток приборов). |
| 63 | 30A | Пусковой двигатель. |
| 64 | 20A | Вспомогательная точка питания №2. |
| 65 | 30A | Модуль освещения прицепа. |
| 66 | 20A | Вспомогательная розетка №3 (центральная консоль). |
| 67 | 30A | Пассажирское сиденье с электроприводом. |
| 68 | 20A | Вспомогательная розетка №4 (корзина для носителей сзади). |
| 69 | 25 A | Модуль 4х4. |
| 70 | — | Не используется. |
| 71 | — | Не используется. |
| 72 | 30A | Буксировка прицепа влево/вправо стоп/поворот. |
| 73 | — | Не используется. |
| 74 | — | Не используется. |
| 75 | 30A | Топливный насос. |
| 76 | — | Не используется. |
| 77 | 30A | Мотор стеклоочистителя. |
| 78 | — | Не используется. |
| 79 | 30A | Сдвижное заднее стекло с электроприводом. |
| 80 | 25A | Модуль 4х4. |
| 81 | 10A | соленоид 4х4. |
| 82 | 10A | Телескопические зеркала с электроприводом. |
| 83 | 20A | Задние сиденья с подогревом. |
| 84 | 10A | Фонари заднего хода прицепа. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10A | Многоконтурные сиденья. |
| 89 | — | Не используется. |
| 90 | 10A | Модуль точечного света. |
| 91 | 10A | Интерфейсный модуль Upfitter. |
| 92 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | 15A | Модуль управления трансмиссией. |
| 95 | 10A | Модуль управления силовым агрегатом поддерживает питание. |
| 96 | 5A | Датчик дождя. |
| 97 | — | Не используется. |
| 98 | 10A | Смысл генератора. |
| 99 | 30A | Стояночные фонари для прицепа. |
2018, 2019
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 7.5A | Переключатель сиденья с памятью (поясничный привод). |
| 3 | 20A | Реле разблокировки водительской двери. |
| 4 | 5A | Электронный контроллер тормозов вторичного рынка. Контроллер тормозов прицепа Включение/выключение тормоза. Цепи доступа клиентов. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | 10A | Переключатель стеклоподъемника водителя, складывание зеркала. |
| 9 | 10A | Тормоз вкл/выкл/переключатель давления. |
| 10 | 5A | 2018: Не используется. 2019: Встроенный модем |
| 11 | 5A | Комбинированный сенсорный модуль безопасности. |
| 12 | 7.5A | Передний модуль климат-контроля. |
| 13 | 7.5A | Приборный щиток. Интеллектуальный канал передачи данных. Модуль управления рулевой колонкой. |
| 14 | 10A | Расширенный модуль силовых ограничений. |
| 15 | 10A | Интеллектуальное питание разъема канала передачи данных. |
| 16 | 15 A | Соленоид открывания двери багажника. |
| 17 | 5A | Проекционный дисплей. |
| 18 | 5A | Кнопочный выключатель зажигания. Выключатель зажигания. Блокировка клавиш. |
| 19 | 75A | Переключатель управления коробкой передач (буксировка/тяга). Выберите переключатель Shift. |
| 20 | 7.5A | Активный передний модуль рулевого управления. |
| 21 | 5A | Проекционный дисплей. Датчик влажности. |
| 22 | 5A | Усовершенствованный переключатель. Выполнить/Начать. Реле ВОМ. |
| 23 | 10A | Дополнительная задержка. Электрические стеклоподъемники. Люк. Реле электропривода складывания зеркал. Инвертор. Подсветка переключателя окна/люка. |
| 24 | 20A | Реле центрального замка. |
| 25 | 30A | Электродвигатель левого переднего стеклоподъемника. Модуль дверной зоны. |
| 26 | 30A | Мотор правого переднего умного стеклоподъемника. Модуль дверной зоны. |
| 27 | 30A | Люк. |
| 28 | 20A | 2018: Усилитель Sony -10 каналов. 2019: Не используется |
| 29 | 30A | 2018: Не используется. 2019: Усилитель Bang & Olufsen |
| 30 | — | Не используется. |
| 31 | 15A | Переключатель регулируемых педалей. |
| 32 | 10A | СИНХР. GPS-модуль. Отображать. Радиочастотный приемник. |
| 33 | 20A | Радио. |
| 34 | 30A | Реле запуска-пуска. |
| 35 | 5A | Расширенный модуль силовых ограничений. |
| 36 | 15 A | Система удержания полосы движения. Автоматическое управление дальним светом. Зеркала с автоматическим затемнением. Задние сиденья с подогревом. Модуль камеры. |
| 37 | 20A | Подогрев руля. |
| 38 | 30A | Переключатель заднего стеклоподъемника. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 20A | Модуль управления силовым агрегатом. |
| 2 | 20A | Выбросы - контрольная лампа неисправности. |
| 3 | 20A | Охлаждающий вентилятор. Компрессор кондиционера. Тормоз двигателя. |
| 4 | 20A | Шумоподавляющая крышка. Датчик массы воздушного потока. Выбросы. Свечи накаливания. Мочевина. |
| 5 | 15 A | Модуль управления подачей топлива на сжатом природном газе. Датчик топлива. |
| 6 | — | Не используется. |
| 7 | — | Не используется. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | 15 A | Обогрев наружных зеркал. |
| 11 | — | Реле сжатого природного газа. |
| 12 | 40 | Обогрев заднего стекла. |
| 13 | — | Не используется. |
| 14 | — | Реле модуля управления силовым агрегатом. |
| 15 | 20A | Рог. |
| 16 | 10A | Питание реле муфты кондиционера. |
| 17 | — | Реле обогрева заднего стекла и обогрева зеркал. |
| 18 | — | Реле стояночных фонарей прицепа. |
| 19 | — | Не используется. |
| 20 | — | Реле дополнительного воздушного отопителя банка №1. |
| 21 | — | Не используется. |
| 22 | — | Не используется. |
| 23 | — | Не используется. |
| 24 | — | Реле вентилятора охлаждения. Реле дополнительного воздушного отопителя банка №3. |
| 25 | — | Реле питания модуля свечей накаливания. |
| 26 | — | Не используется. |
| 27 | 30A | Реле заряда аккумуляторной батареи прицепа (при наличии). |
| 28 | — | Не используется. |
| 29 | — | Реле запуска-пуска. |
| 30 | 10A | Модуль 4х4. |
| 31 | 5A | Адаптивный круиз-контроль. Разбег-старт. |
| 32 | 5A | Модуль антиблокировочной тормозной системы. Разбег-старт. |
| 33 | 10A | Модуль управления силовым агрегатом — состояние зажигания, работа двигателя. Разбег-старт. Модуль управления двигателем. Модуль управления трансмиссией. |
| 34 | 10A | Информационная система слепых зон. Разбег-старт. Передняя камера. Задняя камера. |
| 35 | — | Не используется. |
| 36 | — | Реле мотора вентилятора. |
| 37 | — | Реле заряда аккумуляторной батареи прицепа (только на автомобилях без контроллера тормозов прицепа). |
| 38 | — | Реле муфты компрессора кондиционера. |
| 39 | — | Реле звукового сигнала. |
| 40 | — | Реле дополнительного воздушного отопителя банка №2. |
| 41 | 25 A | Свечи накаливания. |
| 42 | 40A | Модуль освещения прицепа (при наличии). |
| 43 | 40A | Мотор переднего вентилятора. |
| 44 | 50A | Качество напряжения. Питание блока управления кузовом. |
| 45 | 60A | Активное переднее рулевое управление. |
| 46 | 50A | Дополнительный воздушный отопитель банка №2. |
| 47 | 50A | Охлаждающий вентилятор. Дополнительный блок отопителя №3. |
| 48 | 50A | Модуль управления кузовным оборудованием работает на шине питания 1. |
| 49 | 60A | Инвертор. |
| 50 | 50A | Модуль управления кузовным оборудованием запускает шину питания 2. |
| 51 | 60A | Питание модуля управления кузовным оборудованием B+. |
| 52 | 60A | Насос антиблокировочной тормозной системы. |
| 53 | 50A | Дополнительный воздушный отопитель банка №1. |
| 54 | 30A | Блок управления тормозами прицепа. |
| 55 | 30A | Модуль сиденья с климат-контролем. |
| 56 | 40A | Вспомогательный модуль освещения. |
| 57 | 30A | Подножки с электроприводом. |
| 58 | 30A | Реле модуля управления подачей сжатого природного газа. |
| 59 | 30A | Клапан антиблокировочной тормозной системы. |
| 60 | — | Не используется. |
| 61 | 30A | Водительское сиденье с электроприводом. |
| 62 | 20A | Вспомогательная точка питания №1 (щиток приборов). |
| 63 | 30A | Пусковой двигатель. |
| 64 | 20A | Вспомогательная точка питания №2. |
| 65 | 30A | Модуль освещения прицепа (при наличии). |
| 66 | 20A | Вспомогательная розетка №3 (центральная консоль). |
| 67 | 30A | Пассажирское сиденье с электроприводом. |
| 68 | 20A | Вспомогательная розетка №4 (зарядное устройство USB, задняя центральная консоль). |
| 69 | 25A | Модуль 4х4. |
| 70 | 20A | Вспомогательная розетка №5 (задняя центральная консоль). |
| 71 | — | Не используется. |
| 72 | 30A | Буксировка прицепа влево/вправо, стоп/поворот (при наличии, но без контроллера тормозов прицепа). |
| 73 | — | Не используется. |
| 74 | — | Не используется. |
| 75 | 30A | Топливный насос. |
| 76 | — | Не используется. |
| 77 | 30A | Мотор стеклоочистителя. |
| 78 | — | Не используется. |
| 79 | 30A | Сдвижное заднее стекло с электроприводом. |
| 80 | 25A | Модуль 4х4. |
| 81 | 10A | соленоид 4х4. |
| 82 | 10A | Телескопические зеркала с электроприводом. |
| 83 | 20A | Задние сиденья с подогревом. |
| 84 | 10A | Буксировочные фонари прицепа (при наличии). |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10A | Многоконтурные сиденья. |
| 89 | — | Не используется. |
| 90 | 10A | Модуль точечного света. |
| 91 | 10A | Интерфейсный модуль Upfitter. |
| 92 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | 15 A | Модуль управления трансмиссией. |
| 95 | 10A | Модуль управления силовым агрегатом поддерживает питание. |
| 96 | 5A | Датчик дождя. |
| 97 | 10A | Управление запуском/пуском для вспомогательной точки питания №5 |
| 98 | 10A | Смысл генератора. |
| 99 | 30A | Стояночные фонари для прицепа. |
