Предохранители и реле Ford F-250 / F-350 / F-450 / F-550 (2020-2022-..)

Схемы относятся к указанным годам и вариантам Ford F-250 / F-350 / F-450 / F-550 (2020-2022-..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford F-Series Super Duty 2020-2022-…

Оглавление

Блок предохранителей в салоне

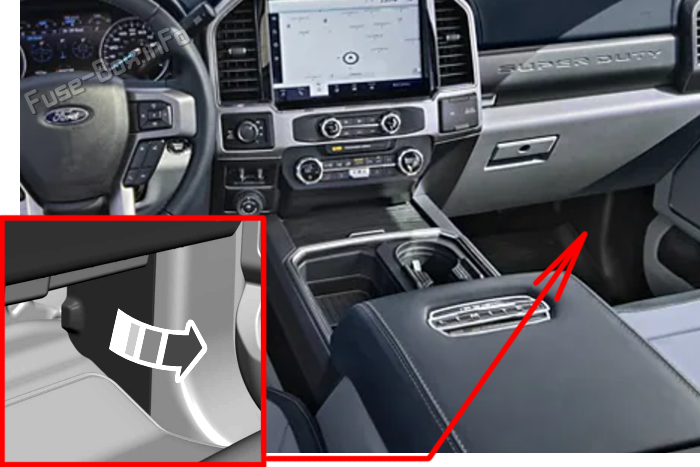

Расположение блока предохранителей

Панель предохранителей находится в правой части пространства для ног пассажира за панелью отделки. Чтобы снять панель отделки, потяните ее на себя и поверните в сторону. Чтобы переустановить его, совместите выступы с пазами на панели, а затем закройте его. Расположение блока предохранителей

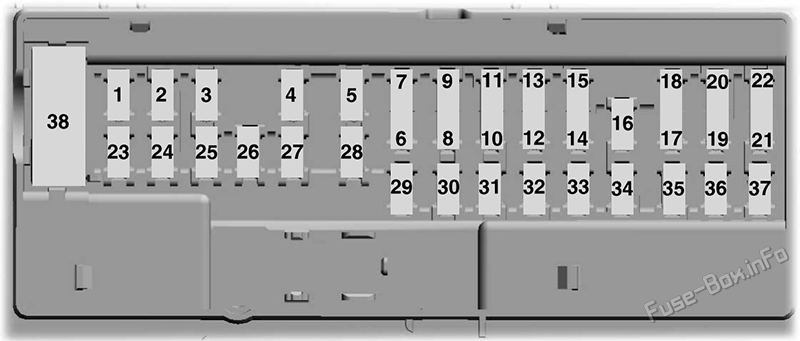

Схема блока предохранителей

Назначение предохранителей в салоне (2020-2022 гг.)

№	Рейтинг	Защищенный компонент
1	—	Не используется.
2	10 A	Переключатель пакета двери водителя. Переключатель сдвижного заднего стекла с электроприводом.
3	7,5 А	Переключатель памяти сиденья. Мощный поясничный мотор. Модуль беспроводной зарядки.
4	20 A	Не использовался (запасной).
5	—	Не используется.
6	10 A	Переключатель электропривода телескопических зеркал. Переключатель передних стеклоподъемников.
7	10 A	Выключатель тормоза.
8	5 A	Встроенный модем.
9	5 A	Комбинированный сенсорный модуль.
10	—	Не используется.
11	—	Не используется.
12	7,5 А	Бортовой диагностический модуль. Интеллектуальный разъем канала передачи данных. Модуль климат-контроля.
13	7,5 А	Модуль управления рулевой колонкой. Приборный щиток.
14	15 A	Не использовался (запасной).
15	15 A	СИНХР. Отображать.
16	—	Не используется.
17	7,5 А	Активный передний модуль рулевого управления. Модуль помощи при парковке.
18	7,5 А	Переключатель выбираемых режимов движения. Выберите переключатель переключения передач.
19	5 A	Головной дисплей.
20	5 A	Выключатель зажигания. Соленоид блокировки ключа.
21	5 A	Головной дисплей. Датчик температуры и влажности в салоне.
22	5 A	Переключатели Upfitter.
23	30 A	Модуль передней двери водителя.
24	30 A	Люк.
25	20 A	Не использовался (запасной).
26	30 A	Модуль передней пассажирской двери.
27	30 A	Не использовался (запасной).
28	30 A	Усилитель.
29	15 A	Переключатель регулируемых педалей.
30	5 A	Выход включения/выключения тормоза для контроллера тормозов прицепа и цепей доступа клиентов.
31	10 A	Удаленный вход без ключа.
32	20 A	Радио.
33	—	Не используется.
34	30 A	Реле запуска/запуска.
35	5 A	Не использовался (запасной).
36	15 A	Модуль камеры. Система удержания полосы движения. Внутреннее зеркало с автоматическим затемнением. Задние сиденья с подогревом.
37	20 A	Подогрев руля.
38	30 A	Электрические стеклоподъемники (автоматический выключатель).

Блок предохранителей в моторном отсеке

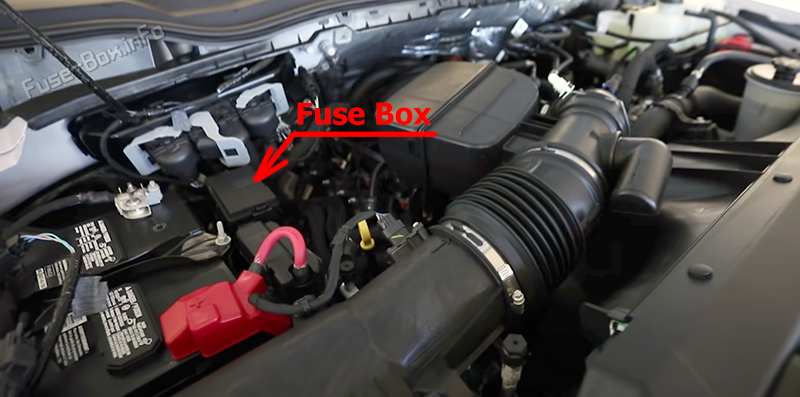

Расположение блока предохранителей

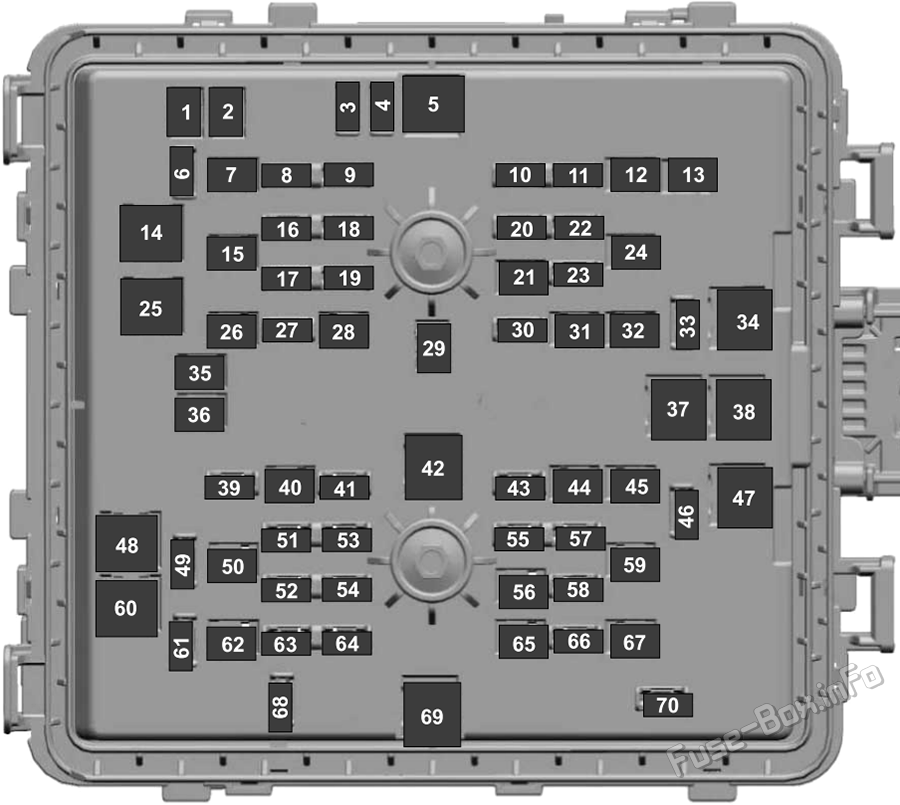

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (2020-2022 гг.)

№	Рейтинг	Защищенный компонент
1	20 A	Точка питания 4.
2	20 A	Точка питания 3.
3	10 A	Модуль точечного света.
4	10 A	Вакуумный соленоид полного привода.
5	40 A	Активное переднее рулевое управление.
6	10 A	Снегоочиститель.
7	30 A	Зарядка аккумуляторной батареи прицепа.
8	10 A	Модуль антиблокировочной тормозной системы.
9	10 A	Модуль электронного усилителя рулевого управления.
10	30 A	Парковочные фонари для прицепа.
11	20 A	Рог.
12	30 A	Наложение крутящего момента.
13	30 A	Сдвижное заднее стекло с электроприводом.
14	40 A	Блок управления кузовным оборудованием — питание от аккумуляторной батареи в питании 1.
15	30 A	Мощность пассажирского сиденья.
16	10 A	Модуль управления силовым агрегатом. Модуль управления трансмиссией.
17	10 A	Информационная система слепых зон.
18	10 A	Модуль полного привода.
19	5 A	Адаптивный круиз-контроль.
20	15 A	Подогрев зеркал.
21	40 A	Обогрев заднего стекла.
22	10 A	Бортовой диагностический модуль. Интеллектуальный разъем канала передачи данных.
23	15 A	Модуль управления трансмиссией.
24	30 A	Водительское сиденье с электроприводом.
25	25 A	Модуль качества напряжения.
26	30 A	Зарядка аккумуляторной батареи прицепа.
27	20 A	Задние сиденья с подогревом.
28	25 A	Свеча накаливания (дизель).
28	—	Не используется (газ).
29	40 A	Двигатель рулевого управления с электроусилителем.
30	10 A	2020: Парк дворников с подогревом.
31	20 A	Точка питания 5.
32	25 A	Модуль полного привода.
33	10 A	Чувствительная линия генератора 2.
34	50 A	Электрический вентилятор охлаждения (газ). Дополнительный воздушный отопитель (дизель).
35	20 A	Точка питания 2.
36	20 A	Точка питания 1.
37	60 A	Насос антиблокировочной тормозной системы.
38	60 A	Инвертор.
39	25 A	Модуль полного привода.
40	30 A	Электромагнит стартера.
41	10 A	Соленоид открывания двери багажника.
42	40 A	Двигатель вентилятора.
43	10 A	Фонари заднего хода прицепа.
44	40 A	Модуль освещения прицепа.
45	30 A	Клапан антиблокировочной тормозной системы.
46	30 A	Мощность модуля компримированного природного газа.
47	50 A	Дополнительный воздушный отопитель (дизель).
47	—	Не используется (газ).
48	50 A	Дополнительный воздушный отопитель (дизель).
48	—	Не используется (газ).
49	—	Не используется.
50	30 A	Подогрев и охлаждение сидений.
51	20 A	Модуль управления силовым агрегатом.
52	15 A	Сжатый природный газ (газ). Регулятор сброса давления в топливной рампе (дизель).
53	20 A	Шаговый двигатель системы рециркуляции отработавших газов (газ). Универсальные датчики кислорода в выхлопных газах (газ). Байпас охладителя системы рециркуляции отработавших газов (дизель). Контроллер двигателя насоса мочевины (дизель). Датчики кислорода.
54	20 A	Питание реле муфты кондиционера. Муфта вентилятора.
55	5 A	Датчик дождя.
56	30 A	Дворники.
57	10 A	Интерфейсный модуль Upfitter.
58	10 A	Чувствительная линия генератора.
59	30 A	Подножки с электроприводом.
60	40 A	Блок управления кузовным оборудованием — питание от аккумуляторной батареи на линии 2.
61	10 A	Телескопические зеркала моторы.
62	40 A	Управление тормозом прицепа. Доступ к электронному тормозу послепродажного обслуживания.
63	15 A	Мультиконтурные сиденья.
64	20 A	Катушка зажигания (газ). Модуль свечи накаливания (дизель). Модуль оксида азота (дизель). Датчик уровня и качества мочевины (дизель).
65	30 A	Топливный насос.
66	10 A	Соленоид муфты кондиционера.
67	40 A	Вспомогательный модуль освещения.
68	10 A	Модуль управления силовым агрегатом.
69	60 A	Питание блока управления кузовом.
70	30 A	Буксировочный стоп и поворотники прицепа.
